关于模具放电原理
放电成型原理实验报告(3篇)
第1篇一、实验目的1. 理解放电成型原理的基本概念。
2. 掌握放电成型过程中关键参数的调整与控制。
3. 通过实验验证放电成型原理在实际应用中的效果。
4. 分析实验数据，得出放电成型工艺的优化建议。
二、实验原理放电成型是一种利用电火花放电对材料进行加工的技术。
当电极与工件之间产生放电时，放电产生的能量使工件局部熔化、气化，从而实现材料的去除或成型。
放电成型原理主要基于以下过程：1. 电火花放电：在电极与工件之间施加高压脉冲电源，当电压达到一定值时，空气被击穿，产生电火花放电。
2. 能量传递：放电产生的能量传递到工件表面，使局部材料熔化、气化。
3. 材料去除：熔化、气化的材料被气流吹走，从而实现材料的去除。
4. 成型：通过控制放电参数和加工工艺，可以使工件达到所需的形状和尺寸。
三、实验设备与材料1. 实验设备：- 电火花成型机床- 高压脉冲电源- 放电成型工具电极- 工件材料（如不锈钢、铝等）- 计时器- 放电电流测量仪- 放电电压测量仪2. 实验材料：- 不锈钢板- 铝板- 电解液四、实验步骤1. 安装设备：将工件放置在机床工作台上，安装放电成型工具电极，连接高压脉冲电源和放电电流测量仪、放电电压测量仪。
2. 设定参数：根据工件材料和形状要求，设定放电电压、放电电流、脉冲宽度、脉冲间隔等参数。
3. 放电成型：启动高压脉冲电源，进行放电成型实验。
4. 数据采集：记录放电电流、放电电压、放电时间等数据。
5. 观察结果：观察工件表面加工情况，分析放电成型效果。
五、实验结果与分析1. 放电电流与放电电压：实验结果表明，放电电流和放电电压与放电成型效果密切相关。
放电电流越大、放电电压越高，材料去除速率越快，但过高的放电电流和放电电压会导致工件表面出现烧伤、裂纹等缺陷。
2. 脉冲宽度和脉冲间隔：脉冲宽度和脉冲间隔对放电成型效果也有一定影响。
脉冲宽度越宽、脉冲间隔越小，材料去除速率越快，但过长的脉冲宽度和脉冲间隔会导致放电效率降低。

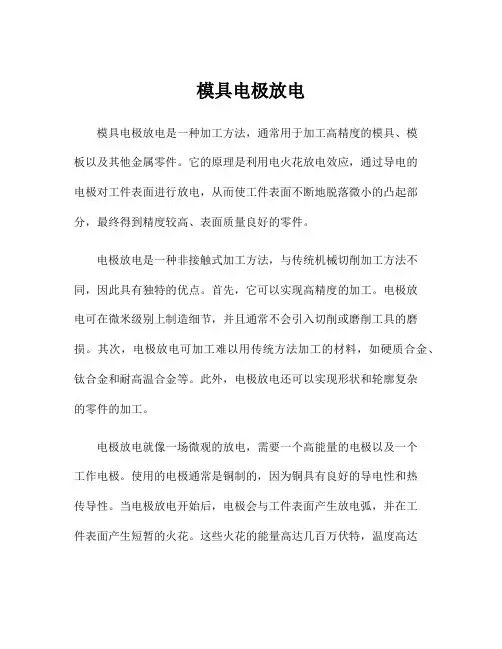

模具电极放电
模具电极放电
模具电极放电是一种加工方法，通常用于加工高精度的模具、模
板以及其他金属零件。
它的原理是利用电火花放电效应，通过导电的
电极对工件表面进行放电，从而使工件表面不断地脱落微小的凸起部分，最终得到精度较高、表面质量良好的零件。
电极放电是一种非接触式加工方法，与传统机械切削加工方法不同，因此具有独特的优点。
首先，它可以实现高精度的加工。
电极放
电可在微米级别上制造细节，并且通常不会引入切削或磨削工具的磨损。
其次，电极放电可加工难以用传统方法加工的材料，如硬质合金、钛合金和耐高温合金等。
此外，电极放电还可以实现形状和轮廓复杂
的零件的加工。
电极放电就像一场微观的放电，需要一个高能量的电极以及一个
工作电极。
使用的电极通常是铜制的，因为铜具有良好的导电性和热
传导性。
当电极放电开始后，电极会与工件表面产生放电弧，并在工
件表面产生短暂的火花。
这些火花的能量高达几百万伏特，温度高达
几千度，足以使工件表面脱落微小的凸起部分。
通过不断放电，工件
表面将得到不断改善，最终得到高质量的表面光洁度和精度。
尽管模具电极放电技术已经发展了很长时间，但在加工工程塑料、轻金属等材料领域，已被完整替代或半替代。
但是，在高难度、高精
度等领域，电极放电仍然是一项非常重要的技术。
随着国内工业技术
的飞速发展，电极放电技术将会得到更广泛的应用和推广。
模具放电加工技术和过程
模具放电加工技术和过程模具放电加工，这个名字听上去就像是某个高科技的魔法仪式，其实它的原理简单明了。
我们先来聊聊这项技术的基本概念，接着再深入探讨它的工作过程。
说到放电加工，大家可以想象成一种“电火花”秀，让金属在没有刀具的情况下，依然能被雕刻得栩栩如生。
1. 什么是模具放电加工？1.1 基本概念放电加工，顾名思义，就是利用电火花来加工金属。
想象一下，在一块金属上不断地“打雷”，每次电流放电时，都会在金属表面形成微小的凹坑，慢慢地，这些凹坑就会聚在一起，形成我们想要的形状。
简单来说，就是电流和金属之间的斗智斗勇。
1.2 为什么用放电加工？那么，为什么不直接用刀具切割呢？哎，别提了，有些金属硬得像铁石心肠，刀具都怕它。
这时候，放电加工就派上用场了。
它能处理各种硬度的金属，特别是一些复杂的模具形状，真是神奇到不行。
而且，精度极高，细节处理得细腻得让人叹为观止。
2. 放电加工的过程2.1 准备工作开始之前，我们得做好准备。
首先，得选好材料，通常用的是铜、石墨等导电性好的材料。
然后，把这些材料制成我们要加工的模具或电极。
记得，电极的形状要和我们想要的模具形状相似哦，这样才能更有效地进行放电。
2.2 实际加工接下来，进入加工环节！把电极放在工作台上，设置好参数，比如电流、脉冲时间等等。
然后，开启机器，电流就开始通过电极与工件之间产生放电。
哗哗哗！电火花就像烟花一样绽放，噼里啪啦的声响简直像是在举办一场小型的电光秀。
在加工的过程中，工件会不断被冲击，金属在高温下瞬间熔化，随着放电的进行，模具的形状逐渐成型。
这个过程不但需要耐心，还得观察，确保每个细节都能到位。
哎，有时电火花“调皮”，可能会影响到成品质量，所以我们可不能大意。
3. 加工后的处理3.1 清洗和检查加工完毕后，我们得进行清洗。
将模具上的残留物清理干净，这样才能展现它的“真容”。
一旦清洗完毕，还得仔细检查，看看模具是否达到了预期效果。
可别小看这一步，往往决定了后续的使用效果。
放电等离子烧结炉原理
放电等离子烧结炉（SPS，Spark Plasma Sintering）是一种采用脉冲直流电场作为加热手段的烧结技术。
它通过在粉末颗粒间产生高速电子冲击，达到烧结粉末材料的目的。
其基本原理如下：
1. 放电初始阶段：在烧结炉内放置装有粉末材料的模具，通入惰性气体以保护炉界面，然后采用脉冲电源对模具施加电压。
由于电压作用，粉末颗粒间的接触点会产生低电压放电，形成微弧放电。
2. 电放电效应：微弧放电导致局部瞬间高温，使接触点附近的粉末颗粒熔化、蒸发、电浆化、局部氧化还原反应等，从而增加颗粒间接触面积和粘结强度。
此外，局部高温还会促使粉末材料发生晶格扩散、颗粒重排等，为烧结提供有利条件。
3. 电热效应：通过脉冲电流加热，模具表面和粉末材料产生焦耳热效应。
这种热效应可以在很短的时间内将材料加热到所需的烧结温度，从而大大缩短烧结过程的时间。
4. 烧结过程：在一定的烧结温度下，粉末材料中的颗粒间接触增加，并通过扩散、重排、再结晶等过程，形成更高密度的烧结体。
与传统烧结方法相比，放电等离子烧结技术能在更短的时间内得到更好的烧结效果。
整个放电等离子烧结过程具有烧结时间短、能量消耗低和烧结体性能优异等优点，广泛应用于金属、陶瓷、复合材料等领域。

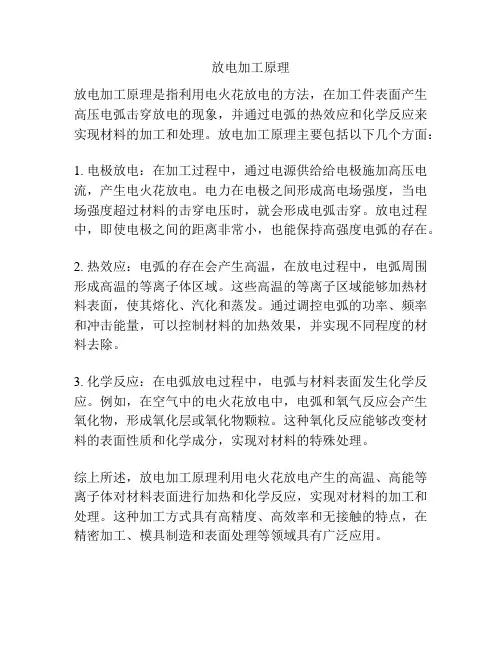

放电加工原理
放电加工原理
放电加工原理是指利用电火花放电的方法，在加工件表面产生高压电弧击穿放电的现象，并通过电弧的热效应和化学反应来实现材料的加工和处理。
放电加工原理主要包括以下几个方面：
1. 电极放电：在加工过程中，通过电源供给给电极施加高压电流，产生电火花放电。
电力在电极之间形成高电场强度，当电场强度超过材料的击穿电压时，就会形成电弧击穿。
放电过程中，即使电极之间的距离非常小，也能保持高强度电弧的存在。
2. 热效应：电弧的存在会产生高温，在放电过程中，电弧周围形成高温的等离子体区域。
这些高温的等离子区域能够加热材料表面，使其熔化、汽化和蒸发。
通过调控电弧的功率、频率和冲击能量，可以控制材料的加热效果，并实现不同程度的材料去除。
3. 化学反应：在电弧放电过程中，电弧与材料表面发生化学反应。
例如，在空气中的电火花放电中，电弧和氧气反应会产生氧化物，形成氧化层或氧化物颗粒。
这种氧化反应能够改变材料的表面性质和化学成分，实现对材料的特殊处理。
综上所述，放电加工原理利用电火花放电产生的高温、高能等离子体对材料表面进行加热和化学反应，实现对材料的加工和处理。
这种加工方式具有高精度、高效率和无接触的特点，在精密加工、模具制造和表面处理等领域具有广泛应用。

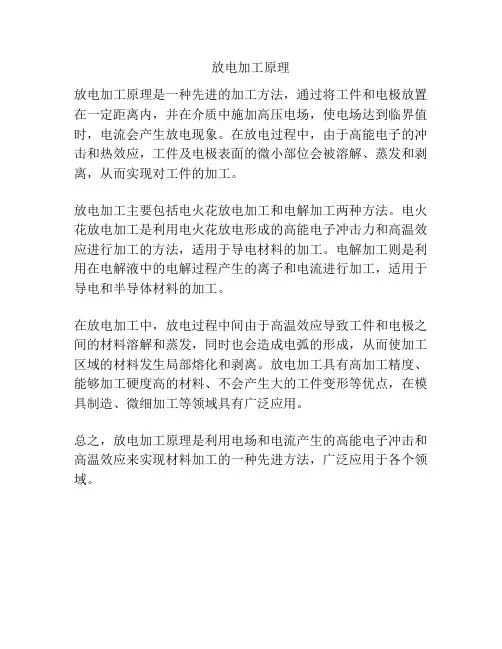

放电加工原理
放电加工原理
放电加工原理是一种先进的加工方法，通过将工件和电极放置在一定距离内，并在介质中施加高压电场，使电场达到临界值时，电流会产生放电现象。
在放电过程中，由于高能电子的冲击和热效应，工件及电极表面的微小部位会被溶解、蒸发和剥离，从而实现对工件的加工。
放电加工主要包括电火花放电加工和电解加工两种方法。
电火花放电加工是利用电火花放电形成的高能电子冲击力和高温效应进行加工的方法，适用于导电材料的加工。
电解加工则是利用在电解液中的电解过程产生的离子和电流进行加工，适用于导电和半导体材料的加工。
在放电加工中，放电过程中间由于高温效应导致工件和电极之间的材料溶解和蒸发，同时也会造成电弧的形成，从而使加工区域的材料发生局部熔化和剥离。
放电加工具有高加工精度、能够加工硬度高的材料、不会产生大的工件变形等优点，在模具制造、微细加工等领域具有广泛应用。
总之，放电加工原理是利用电场和电流产生的高能电子冲击和高温效应来实现材料加工的一种先进方法，广泛应用于各个领域。
模具放电加工总结
模具放电加工总结简介模具放电加工是指利用放电加工技术对模具进行加工和修复的一种方法。
它包括电火花机放电加工和线切割机放电加工两种形式。
本文将从模具放电加工的原理、优势、操作流程和注意事项等方面对模具放电加工进行总结和分析。
原理模具放电加工借助放电现象，通过在工作液介质中使两个电极产生电火花放电来加工工件表面。
放电产生的高温和高能量可以使工件表面材料瞬间熔化和蒸发，从而实现对精细加工的目的。
线切割机放电加工与电火花机放电加工有所不同，它利用线切割技术，在工作液介质中以线电极与工件表面之间产生放电进行切割。
优势模具放电加工具有以下几个优势：1.高精度：模具放电加工可以实现微细加工和形状复杂工件的加工，具有非常高的加工精度和表面质量。
2.灵活性：模具放电加工可以根据需要进行不同的工艺参数调整，灵活适应不同的加工需求。
3.适应性强：模具放电加工不论是对硬脆材料还是对高硬度材料都有较好的适应性。
4.无切削力：模具放电加工与传统的机械加工方法相比，无需加工切削力，避免了对工件的力学变形和负荷增加。
5.保护模具：模具放电加工不会对模具表面产生损伤，能够延长模具寿命。
操作流程模具放电加工的操作流程主要包括以下几个步骤：1.工件测量和定位：根据工件的尺寸和要求，进行测量并将工件正确定位在放电加工设备上。
2.确认加工参数：根据工件材料和需要进行加工的形状等要素，确定合适的放电加工参数，包括放电电流、脉冲时间、工作液介质等。
3.加工前准备：检查放电加工设备的状态，确保设备正常运行和工作液介质充足。
4.加工操作：根据确认的加工参数，启动放电加工设备进行加工操作，确保放电电极与工件表面之间的正常放电。
5.加工监控：在加工过程中及时监控工件表面的加工状态和放电效果，调整加工参数或进行工件位置的微调。
6.加工完成：加工完成后，关闭放电加工设备，及时清理设备和工作液介质，对加工后的工件进行检查和测量，确保合格。
注意事项在进行模具放电加工时，需要注意以下几个事项：1.安全操作：模具放电加工属于高能加工，需要严格遵守操作规范和安全操作规程，保证操作人员安全。
1放电加工的原理(EDM)
放電加工(EDM)˙放電加工的原理簡單而言：是利用電能轉換成熱能，使工件急速融熔的一種熱性加工方法。
˙放電加工亦稱火花腐蝕加工，顯名思義，此方法是利用放電產生的火花，侵蝕且揮發微量的金屬工件而得出所需求的大小與形狀。
˙放電加工時，電極與工件在極微細的間隙中產生過渡電弧放電現象，進而對工件產生熱作用，同時，加工中液體由於受到放電壓力及熱作用產生氣化爆發現象，此時工件的融熔部份，將伴隨液體氣化現象熔入加工液中，工件因放電的作用產生放電痕，如此反覆進行，我們所希望的形狀便可加工完成，由此可知放電加工與工件的硬度無關只要是可通電的材料均可加工.˙EDM 系統是由加工成所須形狀的電極、工件、直流電源供應器以及裝有非導電介質(dielectric)的容器所組成。
電極即為工具，它與工件中所欲切除的形狀相同，雖然並不承受大量的熱，但必須有較高的熔點與良好的導電性，通常使用銅、黃銅、石墨、碳化鎢、銅鎢合金，和鋅合金等。
而工件材料只須具有良好的導電性即可。
˙非導電介質的功用:1.當作絕緣體，直到電壓足夠高時，方轉成導體。
2.沖走間隙中的侵蝕金屬顆粒。
3.當作冷卻介質。
電極即為工具，它與工件中所欲切除的形狀相同，雖然並不承受大量的熱，但必須有較高的熔點與良好的導電性，通常使用銅、黃銅、石墨、碳化鎢、銅鎢合金，和鋅合金等。
而工件材料只須具有良好的導電性即可。
放電加工原理簡單而言是利用電能轉換成工件熱能，使工件急速融熔的一種熱性加工方法。
換言之，放電加工時，液中在電極與工作極微細的間隙中產生過渡電弧放電現象，進而對工件產生熱作用，同時，加工中液體由於受到放電壓力及熱作用產生氣化爆發現象，此時工件的融熔部份，將伴隨液體氣化現象熔入加工液中，工件因放電的作用產生放電痕，如此反覆進行，我們所希望的形狀便可加工完成，由此可知放電加工與工件的硬度無關只要是可通電的材料均可加工，而像陶瓷、玻璃等非導體材料，在我們一般的印象中是無法利用放電來加工的，然而最近這幾年的研究發現，利用特殊的方式，利用放電亦可加工非導體材料，基本的放電原理及理論，從微細觀的觀點來描述的話如圖（一）所示(1)電極與工件之間距小到數微米（μm）的距離時，首先距離最短的地方，產生火花放電，此時電流密度極高的電子流，衝擊被加工物，由於電子流急速衝擊，被加工物急劇受到熱的作用到達熔點。
