建筑安装工程识图
旋翼湿式水表：旋翼式水表适用于小
口径管道的单向水流总量的计量。如用 口径15mm、20mm规格管道的家庭用水 量计量。这种水表主要由外壳、叶轮测 量机构和减速机构,以及指示表组成,具有 • 结构简单的特点。
二大类：
1：
暖通空调
暖通空调的主要功能包括：采暖、通风和空气调节这三个方面 t
2： 暖通空调（Heating, Ventilation and Air Conditioning，简 称HVAC）是指室内或车内负责暖气、通风及空气调节的系统或相关设备。
Click To Edi 额定功率：38W 额定电压：220V 50Hz 额定电流：0.23A
避雷带一般是水平或倾斜敷设的（根据屋面的 倾斜度而定），至少有两个地方（首尾两端） 和引下线相连接，一般是明设，但也可以暗敷 在屋顶的混凝土或瓦片的下面。避雷带和避雷 针一样都属于是接闪器的一种类型。避雷带一 般是水平或倾斜敷设的（根据屋面的倾斜度而 定），至少有两个地方（首尾两端）和引下线 相连接，一般是明设，但也可以暗敷在屋顶的 混凝土或瓦片的下面。
四大类：
弱电
弱电：一般是指直流电炉火音频、视频线路、网咯线路，
直流电压在32V以内。弱电是用于信息传递。电话、电脑、 电视机的信号输入、音响设备、门禁等用带你骑均为弱电 电气设备。弱电系统主要针对的是建筑物，包括大厦、小 区、机场、码头、铁路、高速公路等。
THANK YOU
一大类：
二大类：
给排水 暖通空调
三大类：
强电 弱电
t
四大类：
一大类
给排水
给排水：指的是城市用水供给系统、排水系统（市政给排水）
和建筑给排水，简称给排水
•
t
普通套管
•
消火拴：是带扣式接口的阀门，一端
接消防网，另一端借水带。分为室内和 室外消火栓，室内消火栓又分单栓口和 双栓口.
截止阀：用于开闭水流，有
正压送风机：是指向逃生楼道里送风的
风机。它将室外风压送入室内。当建筑物 发生火灾时，会产生大量烟雾、一氧化碳 等有毒气体并遮挡视线，通过正压送风机 给逃生的消防楼梯送风，使室内的烟雾不 能抵达楼梯，给人们逃生创造条件。正压 送风机一般装于建筑物顶。
三大类
强电
t
强电 概念相对于弱电而言，工作电压在交流220V以上为强电， 以下为弱电，如家庭中的电灯、插座等，电压在110～220V。家 用电气中的照明灯具、电冰箱、电视机、音响设备（输入端）等 家用电器均为强电电气设备。强电的处理对象是能源（电力）， 拥有电压高、电流大、频率低等特点，强电设备有高压断路器、 高压柜、变压器、插座等等，强电不等于动力用电，强电很多都 用于动力，比如电机、空调和电梯，但强电也用于电脑、电视等 设备的供电；强电不能以频率或交直流来分界，也不能以电流大 小来分界，很多高压设备的工作电流可以很小，而通信电源却是 低压大电流。
安装工程施工图识图案例

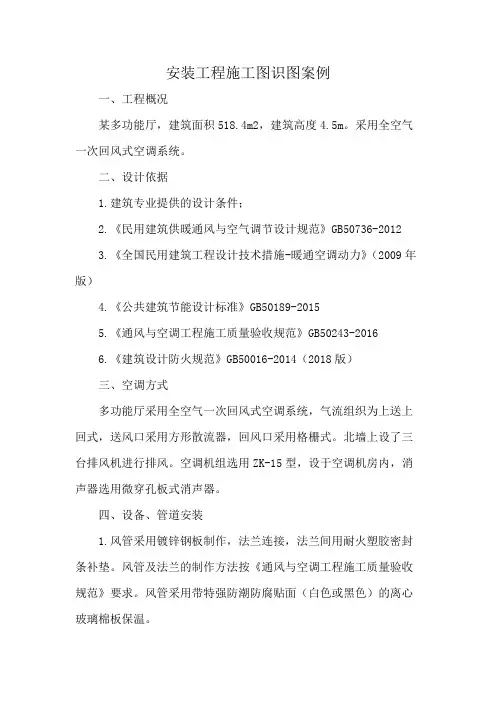

安装工程施工图识图案例一、工程概况某多功能厅，建筑面积518.4m2，建筑高度4.5m。
采用全空气一次回风式空调系统。
二、设计依据1.建筑专业提供的设计条件；2.《民用建筑供暖通风与空气调节设计规范》GB50736-20123.《全国民用建筑工程设计技术措施-暖通空调动力》（2009年版）4.《公共建筑节能设计标准》GB50189-20155.《通风与空调工程施工质量验收规范》GB50243-20166.《建筑设计防火规范》GB50016-2014（2018版）三、空调方式多功能厅采用全空气一次回风式空调系统，气流组织为上送上回式，送风口采用方形散流器，回风口采用格栅式。
北墙上设了三台排风机进行排风。
空调机组选用ZK-15型，设于空调机房内，消声器选用微穿孔板式消声器。
四、设备、管道安装1.风管采用镀锌钢板制作，法兰连接，法兰间用耐火塑胶密封条补垫。
风管及法兰的制作方法按《通风与空调工程施工质量验收规范》要求。
风管采用带特强防潮防腐贴面（白色或黑色）的离心玻璃棉板保温。
2.空调供回水管采用采用焊接钢管，焊接连接；空调冷凝水管采用镀锌钢管，丝扣连接。
水管均采用橡塑海棉保温材料保温。
3.风口安装要平整牢固，位置正确，连接严密，不漏风。
4.空调设备的基础待设备到货核实后方可施工。
5.吊顶必须在空调设备安装调试完毕后方可进行吊顶施工。
6.空调施工应与土建施工密切配合，预埋铁件，预留孔洞。
五、图中未详尽之处均按《通风与空调工程施工及验收规范》（GB50243-2016）进行施工和验收。
冷凝水管路的选择和布置应注意以下几点：1、凝结水管宜采用聚氯乙烯塑料管和镀锌钢管，不宜采用水煤气管。
采用金属管作为凝结水管时，管外应保温，以防管道表面结露。
2、冷凝水盘的泄水支管沿凝结水流向坡度不宜小于0.01，冷凝水水平干管不宜过长，其坡度不应小于0.003，且不允许有积水部位。
3、当冷凝水集水盘位于机组内的负压区时，为避免冷凝水倒吸，集水盘的出水口处必须设置水封。
2024版年度建筑施工图识图
2024/2/3
8
建筑总平面图比例与尺寸标注
比例
建筑总平面图通常采用较小的比例绘制，如1:500、1:1000等，以便于表达较 大范围的场地情况。
尺寸标注
• 表明新建工程各单项工程的平面形状、层数、室内外地坪标高、新建道路的标高、坡度、转弯半径、中心线及 平面交叉点、路面宽度及断面形式等。
• 表明场地管网的布置和与场地外管网的关系：包括给水管、排水管、热力管、煤气管、供电和通讯线路等，并 附有水、电、气、暖等室外动力管网及通讯、有线电视等室外管网的初步设计或施工图以及根据规划要求预设 的接口位置的示意图等。
36
THANK YOU
2024/2/3
37
比例
立面图的比例一般与平面图一致，常用1:100、1:200、1:50等比例绘制。
尺寸标注
立面图上的尺寸标注主要是标高尺寸和某些定位尺寸。标高尺寸主要标注各层楼地面、门窗洞口上下口、台阶顶 面、雨篷底面、女儿墙压顶面等的标高。定位尺寸主要用来标注门窗洞口、雨篷、阳台、台阶等的水平位置。
2024/2/3
26
建筑剖面图识读方法与步骤
了解剖切位置及编号
根据剖面图的剖切位置和编号，与平 面图、立面图等对应起来。
了解未剖切到的可见部分
注意未剖切到但在剖面图中仍然可见 的部分，如室外地面、雨篷、台阶等。
2024/2/3
识别被剖切到的构配件
识别被剖切到的墙体、楼板、屋顶、 门窗、楼梯等建筑构配件的截面形状、 材料和构造做法。
包括建筑物的定位尺寸、各层平面的轴线尺寸、外轮廓尺寸、门窗洞口尺寸、 设备孔洞尺寸等。同时，还需要标注出与总平面图相关的尺寸，如道路宽度、 场地平整范围等。
建筑安装工程识图
建筑安装工程识图建筑安装工程识图是建筑工程施工的重要环节之一。
识图是指根据建筑施工图纸，理解图纸上标明的各种精确尺寸、方位和符号，从而确保施工过程的准确性和顺利进行。
识图对建筑工程师和技术人员来说是一项必不可少的技能，下面将对建筑安装工程识图进行详细探讨。
一、识图的重要性在建筑工程中，图纸是记录和传达设计意图的重要手段，各项细节精确的图纸能够使施工人员更好地理解设计师的意图，从而确保施工的准确性和质量。
因此，识图是建筑工程施工的前提和基础，对工程师和技术人员来说具有重要的意义。
二、识图的基本原则在进行建筑安装工程识图时，需要遵循一些基本原则。
首先，要准确理解各种线条和符号。
线条代表不同的构件和物质，符号则代表不同的施工方法和特殊要求。
只有准确理解这些线条和符号的意义，才能正确解读图纸。
其次，要注重空间感和比例关系。
建筑施工图纸上的尺寸和比例是相对真实的，需要根据图纸上的标尺进行精确测量。
此外，识图时还需要关注各种标明的文字说明，以便更好地理解和遵守设计要求。
三、识图的基本内容建筑安装工程识图是一个复杂而多样的过程，包括很多基本内容。
首先是结构图的识图。
结构图标明了建筑物的基本结构形式和材料要求，包括墙体、楼板、梁柱等各个部分。
其次是给排水管道的识图。
管道的布置和连接方式需要根据图纸上的要求进行施工，以确保整个管道系统的运行畅通和安全可靠。
此外，还有电气线路图的识图。
电气线路图标明了电源、线路和设备之间的连接方式和布置位置，需要工程师和技术人员仔细阅读和理解。
四、识图的技巧和方法为了更好地识图，建筑工程师和技术人员需要掌握一些技巧和方法。
首先是要善于归纳总结，将图纸上的各种线条和符号进行分类和整理，帮助自己记忆和理解。
其次是要有耐心和细心，对每一个细节进行仔细辨认和分析，避免因疏忽而导致施工错误。
此外，还可以尝试使用相关的辅助工具和软件，如CAD软件、图纸扫描仪等，帮助自己更好地阅读和处理图纸。
五、识图的实践技巧在实际的建筑工程施工过程中，有一些实践技巧可以帮助工程师和技术人员更好地进行识图。
建筑施工图识图 ppt课件
4、需用详图表达部位，应标注索引符号。
5、内部装修做法和必要的文字说明。
6、底层平面图应注明剖面图的剖切位置。
7、注写图名和绘图比例。
ppt课件 21
（三）有关图线、绘图比例的规定
被剖切到的墙体、柱用粗实线绘制；可见部分轮廓 线、门扇、窗台的图例线用中粗实线绘制；较小的构配 件图例线、尺寸线等用细实线绘制。
ppt课件
17
（三）阅读总平面图时应注意事项：
1、总平面图中的内容，多数使用符号表示的。首先应 熟悉图例符号的意义。 2、看清用地范围内新建、原有、拟建、拆除建筑物或 构筑物的位置。 3、查看新建建筑物的室内、外地面高差、道路标高和 地面坡度及排水方向。 4、根据风向频率玫瑰图看清建筑物朝向。 5、看清新建建筑物或构筑物自身占地尺寸以及与周边 建筑物相对距离。
基本构件通常有：基础、墙体、柱、梁、楼 板或地面、屋顶、楼梯、门窗等。此外，还有台 阶或坡道、雨蓬、阳台、雨水管、明沟或散水坡 等其它构件。
ppt课件
3
（二）房屋施工图的内容和用途
一套完整的施工图应包括以下几方面内容： 1、图纸目录
说明该项工程是由哪几个工种的图纸所组成的，各 工程图纸的名称、张数和图号顺序，目的是为了便于查 找图纸。
标高标注的三种形式及使用场合：
±0.000
45°
ppt课件 13
9.600
﹣0.450
3
3、索引符号和详图符号
在施工图中，由于房屋体形大，房屋的平、立、剖 面图均采用小比例绘制，因而某些局部无法表达清楚， 需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详 图处标注详图符号。
ppt课件 26
安装工程识图

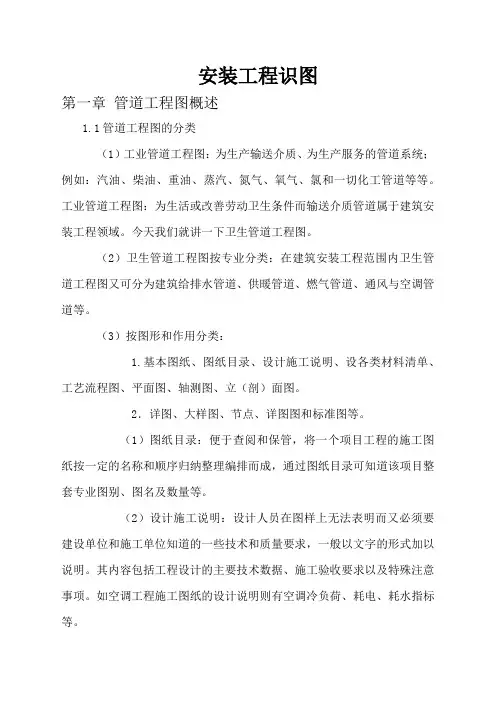

安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。
2．详图、大样图、节点、详图图和标准图等。
（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。
（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。
通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。
（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。
建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。
（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。
建筑安装工程识图培训教程,教你快速看懂图!
公众信息服务系统
工作业务应用系统
智能卡应用系统
公共服务管理系统
空调系统
电梯系统
给排水系统
火灾自动报警
消防联动控制
出入口控制系统
供配电系统
视频监控系统
照明系统
访客管理系统
冷热源系统
电子巡更系统
停车场管理系统
入侵防范系统
三、建筑智能化主要子系统介绍
工作区子系统（Work Location）水平子系统（Horizontal）干线子系统（Backbone） 设备间子系统（Equipment）管理子系统（Administration）建筑群子系统（Campus）
TN—C系统
TN—C—S系统
TN—S系统
TT系统
IT系统
2、系统图的表示方法
例：照明配电系统图
四、电气控制原理图（二次系统图）
例2、继保原理图（部分）
五、常用图例
常用电气图例及含义
图型符号
文字说明
图型符号
文字说明
图型符号
文字说明
常开触点
常闭触点
断路器
隔离开关
负荷开关
熔断器
屏、台、箱柜一般符号
3、尺寸、标高
3）标高符号：
用于个体建筑标高
用于总平面图标高
基准面以下
4）标高数字总平面图标注到小数点后两位，其余标注到小数后三位。基准面处 基准面以上
3、尺寸、标高
1）索引符号
剖视方向线
细实线直径为10mm
表示：
详图编号
形式：
详图编号
详图编号
详图绘制在本张图纸上
详图所在图纸编号
详图所在标准图集页数
三、建筑智能化主要子系统介绍
安装工程识图
安装工程识图第一章管道工程图概述1.1管道工程图的分类（1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。
工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。
今天我们就讲一下卫生管道工程图。
（2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。
（3）按图形和作用分类：1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。
2．详图、大样图、节点、详图图和标准图等。
（1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。
（2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。
其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。
如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。
（3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。
是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。
通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
（4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。
（5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。
建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。
（6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。
第三章安装工程识图基础
图 3-8〓用于索引剖面详图的索引符号 (3)零件、钢筋、杆件、设备等的编号,应以直径为 6mm 的细 实线圆表示，其编号应用阿拉伯数字按顺序编号(见图 3-9)。 (4)详图的位置和编号,应以详图符号表示，详图符号应以粗
实线绘制，直径应为 14mm。详图应按下列规定编号： ①详图与被索引的图样同在一张图纸内时，应在详图符号内 用阿拉伯数字注明详图的编号[见图 3-10(a)]。 图 3-9〓零件、钢筋等的编号图
(三)断面图和剖面图
(1)断面图内只宜画出剖切面切到部分的图形；剖面图内除 应画出断面图形外，还应画出沿投影方向看到的部分( 见图 3-23)。 (2)剖面图和断面图应按下列方法剖切后绘制。 ①用一个剖切面剖切[见图 3-24(a)]。 ②用两个或两个以上平行的剖切面剖切[见图 3-24(b)]。 ③用两个相交的剖切面剖切[见图 3-24(c)]。用此法剖切时， 应在图名后加注“展开”字样。 (a)一个剖切面剖切；(b)两个平行的剖切面剖切；(c)两个相 交的剖切面剖切
图 3-10〓详图符号 (a)与被索引图样同在一张图纸内的详图符号 (b)与被索引图样不在同一张图纸内的详图符号 ②详图与被索引的图样,如不在同一张图纸内，可用细实线 在详图符号内画一水平直线,在上半圆中注明详图编号,在下半圆 中注明被索引图纸的编号[见图 3-10(b)]。也可不注被索引图纸
的编号。
价和确定工程造价。因此,作为预算人员，必须首先学会阅读施
工图，熟练掌握施工图的表达方式和工程内容。只有掌握了这项 基本功，才能做好预算的编制与审查工作。
第一节〓工程制图标准
现 行 的 制 图 标 准 《 房 屋 建 筑 制 图 统 一 标 准 》 (GB/T 50001-2010)是 2011 年 3 月 1 日开始执行的，它是我国房屋建筑 制图统一标准,与各专业的制图标准配套使用。 该标准是房屋建筑制图的基本规定，主要内容有图纸幅面规 格与图纸编制顺序、图线、字体、比例、符号、定位轴线、常用 建筑材料图例、图样画法、尺寸标注等。
建筑安装工程读图识图
4.3.2竖向配电系统图 竖向配电系统图是直观的反应配电系统的竖向关系，工作回路等
4.3.3高低压配电系统图 高低压配电系统图是系统的，以表格统计的形式反应出各回路的出处、回路编号、线 径规格等。
4.3.4详图 详图用来表示某一具体部位或元件的结构或具体安装方法，注明设备或部件 具体图形详细尺寸，以便于安装。通常采用通用标准集，在没有标准图可以 选用并有特殊要求时，可以绘制大样图。大样图可以画在同一张图纸上，也 可以另画一图或多图。
建筑安装工程看图识图
1、给排水工程 2、电气工程
目录
一、给排水工程
1、建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统， 其管道当中流动的是水。(其管道输送介质为水) 2、给排水系统的主要功能： (1)、建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室 内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等 方面的要求，保证用水安全可靠。 (2)、建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水 压、水质、水温的卫生热水。 (3)、建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的 雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好 的生活、生产与学习环境。 (4)、消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消 火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方 式的消防设备也被包含在建筑消防设计当中。
标注方式c*da-b Nhomakorabeaf
e*l
说明
a-灯数量 b-型号或编号
c-每盏灯具的灯泡数量 d-灯泡容量：W e-灯泡安装高度：m（吸顶 安装时用—表示） f-安装方式 L-光源种类
安装工程识图基础
② 1号轴线或A号轴线之前的附加轴线的分母应 以01或0A表示，如：
附加轴线
与主要承重构件相联系的次要构件的定位轴线称为 附加轴线。
11
横向附加轴线
详图的轴线编号 在画详图时，如一个详图适用于几个轴线时，应 同时将各有关轴线的编号注明，如图所示。
断面的剖切符号应用剖切位置线表示
断面剖切符号
断面的剖切符号应只用剖切位置线表示， 并以粗实线绘制，长度宜为6—10mm。 断面剖切符号的编号，宜采用阿拉伯数字， 按顺序连续编排，并应注写在剖切位置线 的一侧；编号所在的一侧应为该断面的剖 视方向。
（二）索引符号与详图符号
图样中的某一局部或构件，如需另见详 图，应以索引符号索引。索引符号的圆 及直径均应以细实线绘制，圆的直径应 为10 mm，如下图所示。
一、图纸的幅面规格
图纸幅面的基本尺寸规定有五 种，其代号分别为 A0 、 A1 、 A2、A3和A4。 各号图纸幅面尺寸和图框形式、 图框尺寸都有明确规定 , 具体 如下:
图纸的幅面规格
表3-1图框及图框尺寸（mm）
幅面 A0 A1 A2 A3 A4 尺寸 b×l 841×1189 594×841420×594 297×420 210×297 c 10 5 a 25
图3.1 A0～A3横式
图3.2 A0～A3立式
图3.3 A4 立式
1. l为图纸长边长，b为图纸短边长。 2. 长边作为水平边使用的图幅称为横式图 幅，短边作为水平边使用的图幅称为立 式图幅。A0～A3宜横式使用，A4只能 立式使用。 3. 一个专业所用的图纸不宜多于两种幅面。
图3.4 由A0图幅对裁其他图幅示意
引出线一侧 为剖视方向
