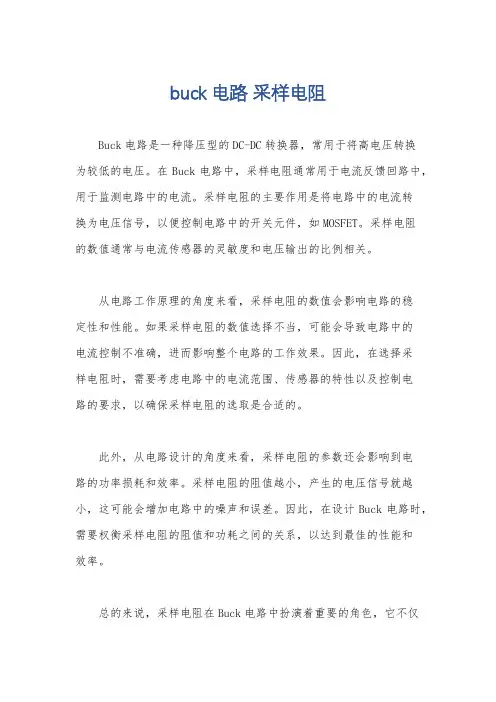

buck电路 采样电阻
buck电路采样电阻
Buck电路是一种降压型的DC-DC转换器，常用于将高电压转换
为较低的电压。
在Buck电路中，采样电阻通常用于电流反馈回路中，用于监测电路中的电流。
采样电阻的主要作用是将电路中的电流转
换为电压信号，以便控制电路中的开关元件，如MOSFET。
采样电阻
的数值通常与电流传感器的灵敏度和电压输出的比例相关。
从电路工作原理的角度来看，采样电阻的数值会影响电路的稳
定性和性能。
如果采样电阻的数值选择不当，可能会导致电路中的
电流控制不准确，进而影响整个电路的工作效果。
因此，在选择采
样电阻时，需要考虑电路中的电流范围、传感器的特性以及控制电
路的要求，以确保采样电阻的选取是合适的。
此外，从电路设计的角度来看，采样电阻的参数还会影响到电
路的功率损耗和效率。
采样电阻的阻值越小，产生的电压信号就越小，这可能会增加电路中的噪声和误差。
因此，在设计Buck电路时，需要权衡采样电阻的阻值和功耗之间的关系，以达到最佳的性能和
效率。
总的来说，采样电阻在Buck电路中扮演着重要的角色，它不仅
影响着电路的稳定性和性能，还直接关系到电路的功耗和效率。
因此，在设计和选择采样电阻时，需要综合考虑电路的工作原理、性能要求以及功耗等因素，以确保电路能够正常稳定地工作并具有较高的效率。
采样电阻(电流检测电阻)基本原理、安装技术与选择方法
采样电阻（电流检测电阻）基本原理、安装技术与选择方法一、电流检测电阻基本原理根据欧姆定律,当被测电流流过电阻时,电阻两端的电压与电流成正比。
当1W的电阻通过的电流为几百毫安时,这种设计是没有问题的。
然而如果电流达到10-20A,情况就完全不同,因为在电阻上损耗的功率(P=I2xR)就不容忽视了。
我们可以通过降低电阻阻值来降低功率损耗,但电阻两端的电压也会相应降低,所以基于取样分辨率的考虑,电阻的阻值也不允许太低.二、长期稳定性对于任何传感器来说,长期稳定性都非常重要.甚至在使用了一些年后,人们都希望还能维持早期的精度.这就意味着电阻材料在寿命周期内一定要抗腐蚀,并且合金成分不能改变。
要使测量元件满足这些要求,可以使用同质复合晶体组成的合金,通过退火和稳定处理的生产制程,以达到基本热力学状态。
这样的合金的稳定性可以达到ppm/年的数量级,使其能用于标准电阻。
表面贴装电阻在140℃下老化1000小时后阻值只有大约-0.2%的轻微漂移,这是由于生产过程中轻微变形而导致的晶格缺损造成的。
阻值漂移很大程度上由高温决定,因此在较低的温度下比如+100℃,这种漂移实际是检测不出来的。
三、端子连接在低阻值电阻中,端子的阻值和温度系数的影响往往是不能忽略的,实际设计中应充分考虑这些因素,可以使用附加的取样端子直接测量金属材料两端的电压。
由电子束焊接的铜-锰镍铜电阻实际上具有这样低的端子阻值,通过合理的布线可以作为两端子电阻使用而接近四端子连接的性能。
但是在设计时一定要注意取样电压的信号连线不能直接连接取样电阻的电流通道上,如果可能的话,最好能够从取样电阻下面连接到电流端子并设计成微带线。
四、低阻值四引线设计推荐用于大电流和低阻值应用。
通常的做法使用锰镍铜合金带直接冲压成电阻器,但这不是最好的办法。
尽管四引线电阻有利于改进温度特性和热电压,但总阻值有时高出实际阻值2到3倍,这会导致难以接受的功率损耗和温升。
此外,电阻材料很难通过螺丝或焊接与铜连接,也会增加接触电阻以及造成更大的损耗。
三相异步电机_电流采样电阻
三相异步电机电流采样电阻采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。
英文一般译为Sampling resistor，Current sensing resistor。
用简单的话描述就是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
此类电阻，是按照产品使用的功能来划分电阻。
取样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，试输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
在众多电子产品上均常看到取样电阻。
采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
国内工厂生产的大部分都是以锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。
能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在国内是很少的。
一般采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
这种情况下，需要选择高精度的捷比信电阻，深圳市捷比信科技有限公司专业生产销售电源专用高精密贴片电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。
贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。
采样电阻和HCPL-7840 的连接如图2，采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin?和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
采样电阻的分类
采样电阻的分类
采样电阻是一种用于电路中的重要元件，用于测量电流、电压和其他电学量的大小。
根据其特性和应用领域的不同，采样电阻可以分为几个不同的分类。
第一类是固定采样电阻。
这种电阻的阻值是固定的，无法调节。
它通常由金属或合金材料制成，具有较高的精度和稳定性。
固定采样电阻广泛应用于工业自动化、仪器仪表等领域，用于测量电流和电压的大小。
第二类是可调采样电阻。
这种电阻的阻值可以通过调节器件的参数来改变。
可调采样电阻通常由可变电阻器或电位器组成，通过旋钮或滑动器来调节电阻值。
可调采样电阻常用于电子设备中，用于调节电路的增益、灵敏度等参数。
第三类是开关式采样电阻。
这种电阻具有开关功能，可以在需要时接通或断开电路。
开关式采样电阻通常由电子开关器件和电阻器件组成，通过控制开关状态来改变电阻值。
开关式采样电阻常用于模拟电路中，用于切换不同电路配置或实现信号选择。
第四类是高精度采样电阻。
这种电阻具有较高的精度和稳定性，能够提供准确的测量结果。
高精度采样电阻通常采用精密加工工艺和优质材料制造，同时配备温度补偿和校准电路，以提高测量的精确度和可靠性。
高精度采样电阻广泛应用于精密仪器仪表、通信设备
等领域。
采样电阻根据其特性和应用领域的不同可以分为固定采样电阻、可调采样电阻、开关式采样电阻和高精度采样电阻。
这些不同类型的电阻在电路设计和测量中发挥着重要的作用，为我们提供了准确、稳定和可靠的电学量测量手段。

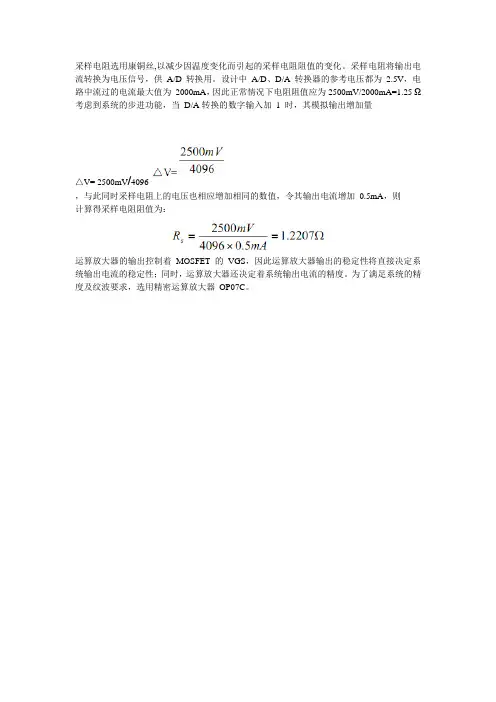

采样电阻的选择
采样电阻选用康铜丝,以减少因温度变化而引起的采样电阻阻值的变化。
采样电阻将输出电流转换为电压信号，供A/D转换用。
设计中A/D、D/A转换器的参考电压都为 2.5V，电路中流过的电流最大值为2000mA，因此正常情况下电阻阻值应为2500mV/2000mA=1.25 Ω考虑到系统的步进功能，当D/A转换的数字输入加1 时，其模拟输出增加量
△V= 2500mV/4096
，与此同时采样电阻上的电压也相应增加相同的数值，令其输出电流增加0.5mA，则
计算得采样电阻阻值为：
运算放大器的输出控制着MOSFET 的VGS，因此运算放大器输出的稳定性将直接决定系统输出电流的稳定性；同时，运算放大器还决定着系统输出电流的精度。
为了满足系统的精度及纹波要求，选用精密运算放大器OP07C。

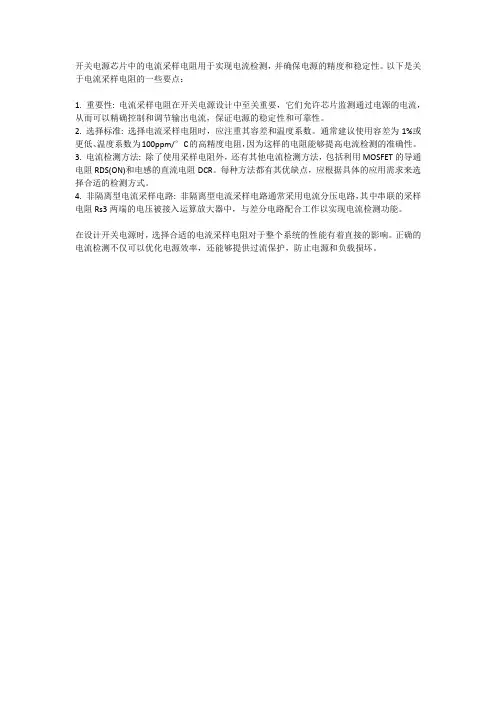

开关电源芯片电流采样电阻
开关电源芯片中的电流采样电阻用于实现电流检测，并确保电源的精度和稳定性。
以下是关于电流采样电阻的一些要点：
1. 重要性: 电流采样电阻在开关电源设计中至关重要，它们允许芯片监测通过电源的电流，从而可以精确控制和调节输出电流，保证电源的稳定性和可靠性。
2. 选择标准: 选择电流采样电阻时，应注重其容差和温度系数。
通常建议使用容差为1%或更低、温度系数为100ppm/°C的高精度电阻，因为这样的电阻能够提高电流检测的准确性。
3. 电流检测方法: 除了使用采样电阻外，还有其他电流检测方法，包括利用MOSFET的导通电阻RDS(ON)和电感的直流电阻DCR。
每种方法都有其优缺点，应根据具体的应用需求来选择合适的检测方式。
4. 非隔离型电流采样电路: 非隔离型电流采样电路通常采用电流分压电路，其中串联的采样电阻Rs3两端的电压被接入运算放大器中，与差分电路配合工作以实现电流检测功能。
在设计开关电源时，选择合适的电流采样电阻对于整个系统的性能有着直接的影响。
正确的电流检测不仅可以优化电源效率，还能够提供过流保护，防止电源和负载损坏。
直流有刷电机 电流采样电阻 位置
直流有刷电机是一种常见的电动机，其工作原理是利用直流电流产生的磁场与电枢绕组产生的磁场相互作用，从而产生转矩驱动机械运动。
在直流有刷电机的控制过程中，电流采样电阻和位置传感器起着至关重要的作用。
一、电流采样电阻1. 电流采样电阻的作用电流采样电阻通常安装在电机的电路中，用于实时监测电机的电流大小。
通过对电流的采样和测量，可以实现对电机的实时控制和保护，确保电机工作在安全稳定的状态下。
2. 电流采样电阻的原理电流采样电阻根据欧姆定律，利用电流通过导体时产生的电压与电阻的关系，将电流转换为电压信号。
通过对电压信号的测量和分析，可以得到电机的实际电流数值，为控制系统提供必要的反馈信息。
3. 电流采样电阻的选型在选择电流采样电阻时，需要考虑电机的额定电流、电阻的功率耗散能力、精度和温度特性等因素。
合理选型的电流采样电阻可以提高系统的稳定性和可靠性，降低能耗和成本。
二、位置传感器1. 位置传感器的作用位置传感器通常安装在电机轴承处，用于实时监测电机的转子位置和转速。
通过对位置信息的采集和反馈，可以实现电机的闭环控制和精准定位，提高系统的动态响应能力和控制精度。
2. 位置传感器的类型常见的位置传感器包括光电编码器、霍尔传感器、磁致伸缩传感器等。
它们通过不同的原理和技术，可以实现对电机位置和转速的准确测量，适用于不同场合的应用需求。
3. 位置传感器的应用位置传感器广泛应用于工业自动化、机械加工、航空航天等领域，为电机控制系统提供必要的位置反馈和闭环调节。
利用位置传感器，可以实现电机的精准定位、速度控制和运动精度提升，满足复杂工况下的应用需求。
直流有刷电机的电流采样电阻和位置传感器在电机控制系统中起着重要作用。
通过对电流和位置信息的实时采集和反馈，可以实现电机的精准控制和运动定位，提高系统的稳定性和可靠性，满足复杂工况下的应用需求。
在电机的设计和应用过程中，需要充分考虑电流采样电阻和位置传感器的选型和配置，以确保系统的性能和效果达到预期的要求。
采样电阻
采样电阻[浏览次数：116次]采样电阻（Sampling resistor，Current sensing resistor）是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
用以检测电路的电流，在实际的电路中是与负载电阻串联的。
采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。
采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
目录•采样电阻的相关参数•采样电阻的作用•采样电阻的连接•采样电阻的选取采样电阻的相关参数•1、高精度焊脚型采样电阻：1-50毫欧功率：1W-5W温漂：±40PPM精度：1％／5％2、压脚型采样电阻：阻值：0.1-500毫欧功率：1瓦-5瓦温漂：±40PPM精度：1％／5％3、跳线型采样电阻：阻值：0-100毫欧功率1-5W温漂：±40PPM精度10％4、大功率高精度分流电阻：0.5-5毫欧功率：8瓦-12瓦温漂：±40PPM精度：1％／5％5、大功率仿贴片电阻：阻值：1-10毫欧功率：5W-8W温漂：±40PPM精度：3％6、零阻值电阻：电流10-50A 可做成贴片或插件，尺寸形状可以定做。
采样电阻的作用•采样电阻常用在反馈电路里用以检测电路的电流，在实际的电路中是与负载电阻串联的。
以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，试输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
采样电阻的连接•采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
采样电阻和HCPL-7840 的连接如图采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电流转化为模拟电压输入芯片；同时Vin和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2及C3组成的低通滤波器进入芯片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1单电阻电流采样为了降低系统成本，本方案采用了先进的单电阻采样技术。
一般来讲，矢量控制算法需要采集电机至少两相电流，但单电阻采样只需要采集负母线的电流即可。
图3 单电阻采样框图表1 单电阻采样状态表图3是单电阻采样的框图，对于桥臂的每一个开关状态，其流过的电流状态如表1所示。
在表1中，“0”表示开关管关断，而“1”表示导通。
由于电流在一个PWM周期内几乎不变，因此只需要在一个PWM周期内采样两次即可得到该时刻电机每一相电流的状态，因为三相电流之和为零。
单电阻采样会遇到一些挑战，空间矢量脉宽调制器（SVPWM）在空间矢量的扇区边界和低调制区域的时候，会存在占空比两长一短和两短一长以及三个几乎一样长的时刻。
这样的话，如果有效矢量持续的时间少于电流采样时间，则会出错。
本方案采取的办法是在相邻边界的时候插入固定时间的有效矢量，而在低调制区域的时候，采用的是轮流插入有效矢量的方法。
插入有效矢量会给电流波形带来失真，这种情况下需要通过软件来进行补偿。
单电阻采样的优点除了降低系统的成本，还有就是它检测三相电流时都基于相同的增益和偏移，一致性好。
缺点也是明显的，对于MCU来说，算法复杂了其运算时间要增大，代码比三电阻也要长一些；对于电流检测而言，其波形失真比起三电阻方法来说，要稍微大一些。
其详细的对比如表2所示。
单电阻采样的性能对于变频空调的应用是完全可以胜任的，而且成本低廉，这也就是为什么大部分家电厂家都愿意选择单电阻采样的原因所在。
采样电阻1.产品介绍采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。
英文一般译为Sampling resistor，Current sensing resistor。
采样电阻分为对电流采样和对电压采样。
对电流采样则串联一个阻值较小的电阻，对电压采样则并联一个阻值较大的电阻。
采样电阻（Sampling resistor，Current sensing resistor）是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
用以检测电路的电流，在实际的电路中是与负载电阻串联的。
采样电阻又称为电流检测电阻，电流感测电阻，取样电阻，电流感应电阻。
采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
2.采样电阻的特点采样电阻一般根据具体线路板的要求，分为插件电阻、贴片电阻。
采样电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。
国内工厂生产的大部分都是以康铜、锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。
能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在仿贴片采样电阻国内是很少的。
一般采样电阻的阻值会选在1欧姆以下，属于毫欧级捷比信电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
这种情况下，需要选择高精度的捷比信电阻，深圳市捷比信科技有限公司专业生产销售电源专用高精密贴片电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。
贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。
3.采样电阻的作用此类电阻，是按照产品使用的功能来划分电阻。
取样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，使输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
在众多电子产品上均常看到取样电阻。
采样电阻常用在反馈电路里用以检测电路的电流，在实际的电路中是与负载电阻串联的。
以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，试输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
4.采样电阻的相关参数1）高精度焊脚型采样电阻：1-50毫欧功率：1W-5W温漂：±40PPM精度：1％／5％2）压脚型采样电阻：阻值：0.1-500毫欧功率：1瓦-5瓦温漂：±40PPM精度：1％／5％3）跳线型采样电阻：阻值：0-100毫欧功率1-5W温漂：±40PPM精度10％4）大功率高精度分流电阻：0.5-5毫欧功率：8瓦-12瓦温漂：±40PPM精度：1％／5％5）大功率仿贴片电阻：阻值：1-10毫欧功率：5W-8W温漂：±40PPM精度：3％6）零阻值电阻：电流10-50A可做成贴片或插件，尺寸形状可以定做。
5.采样电阻的选取采样电阻的选取是根据伺服驱动器的功率范围，选择合适的阻值。
采样电阻较大，可使用HCPL-7840的整个输入范围，从而提高采样电路的准确性，但是过大的阻值也会带来问题：一方面可采集的电流范围太小，不能发挥出功率器件的最大输出能力；另一方面较大的阻值会使采样电阻上功率损耗比较大，带来严重的发热问题，从而影响电阻的精度和温升系数的非线性，甚至烧毁采样电阻；反之，采样电阻较小，虽然可以提高采样电路的采样能力，采集到较大的电机电流，但过小的采样电阻会使得采样电阻上输出电压减小，从而使得误差偏移量和干扰噪声在信号幅度中所占比重过大，降低采样精度。
因此，采样电阻的计算一般是用推荐的输入电压除以正常工作情况下流经采样电阻的峰值电流，然后再乘以一个0.8～0.9的裕量系数。
为提高采样电路的快速性和灵敏性，要求采样电阻具有较小的电感值。
较小的温度系数，可避免电阻发热影响采样精度；为提高采样电阻的精度及分散功率损耗减少发热，可考虑把几个精密采样电阻并联或串联以抵消阻值的正负误差来提高精度。
6.采样电阻的链接采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
采样电阻和HCPL-7840的连接如图采样电阻R1的正端连接到Vin+，采样电阻的负端连接到Vin?，把实时的电流转化为模拟电压输入芯片；同时V i n和GND1连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2及C3组成的低通滤波器进入芯片。
产品类别压脚型采样电阻跳线型采样电阻焊脚型采样电阻仿贴片采样电阻冲压型采样电阻铝壳电阻线绕电阻器水泥电阻大功率电池检测电阻大功率高精度分流电阻采样电阻又称为JEPSUN取样电阻，电流感应电阻，电流检测电阻，电流感测电阻。
英文一般译为Sampling贴片采样电阻图册resistor，Current sensing resistor。
用简单的话描述就是一个阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。
这类电阻，是按照产品使用的功能来划分电阻。
取样电阻功能上就是做为参考，常用在反馈电路里，以稳压电源电路为例，为使输出的电压保持恒定状态，要从输出电压取一部分电压做参考（常用取样电阻的形式），如果输出高了，输入端就自动降低电压，使输出减少；若输出低了，则输入端就自动升高电压，试输出升高。
一般使用在电源产品，或者电子，数码，机电产品的电源部分，功能强大。
在众多电子产品上均常看到JEPSUN取样电阻。
采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采低阻值大电流采样取样电阻图册用0.01%精度的捷比信电阻。
国内工厂生产的大部分都是以锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。
能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在国内是很少的，能供选用的是CQU与JEPSUN产品。
