全面模块化机房建设与传统建设的区别第一篇:全面模块化机房建设与传统建设的区别最全面模块化机房建设与传统建设的区别近年来数据中心建设领域取得的进展,“模块化数据中心”无疑是一个热词。

模块化数据中心因其能够提供高性价比、高可用性的建设模式,从而被众多基建厂商所熟知。

众多传统数据中心基础设施厂商纷纷进入“模块化”的市场竞争中,“模块化”的理念深入人心。

在我国已有不少数据中心开始采用模块化数据中心的建设模式,有的甚至步子迈得更大,采用预制模块化的方式。

比如,深圳市于某工业园区的数据中心就是采用当下流行的KITOZER(开拓者)预置模块化技术。

在该数据中心的建设过程中,其电力、制冷、通信电缆以及相关的环境监控等都预先部署在一个框架上,类似积木,预先完成测试,然后将这个框架直接部署到数据中心,这样数据中心的建设就如同搭积木,从而加快部署。

随着机房系统的发展,机房建设么事也是层出不穷,模块化机房建设模式相较传统建设模式具备了更多优势,在满足客户业务需求的同时创造更多价值,成为未来数据中心建设模式的新标准与方向标。

下面凯利圆科技的工程师就为大家介绍一下模块化机房建设与传统建设的区别,供大家参考。

一、微模块数据简介微模块数据中心是将传统机房的机架,空调,消防,布线,配电,监控,照明等系统集成为一体化的产品,充分发挥了模块化设计的优势,可以实现系统的快速、灵活部署,这不仅可以大幅降低建设成本,而且能够大幅缩短数据中心的建设周期,微模块数据中心的建设周期减少至8-12周。

微模块数据中心建设对机房的空间环境没有特殊要求,不需抬高地板和其它机房的专门装修。

微模块机房,嵌套式整合数据中心物理基础设施一体化,是智能高效的模块化一体式机房,能从容应对供电、消防、监控、管理、运维、扩容等几个方面带来的挑战。

包括UPS 电源、配电、机柜、监控及布线系统等功能模块,适用于政府、教育、医疗、制造、金融、能源、通信等行业的中小型数据中心、分支机构机房、集中管理的分布式机房、成长型模块化数据中心等。

模块化机房与传统机房对比到底有哪些优势?

模块化机房与传统机房对比到底有哪些优势?

配电模块 负载
并机系统
安全可靠的系统架构
➢ 标配应急通风系统,在空调失效情况能够保证自然散 热,延长市电中断情况下的运行时间
➢ 应急通风系统可与外部消防系统联动,使灭火气体顺 利进入机柜内
前部 进风
➢ 气体灭火系统,采用探火管触发(150~170℃)自 动喷出七氟丙烷气体,快速灭火,安全可靠
➢ 1U机架式安装,节省机柜空间
电源
10%
照明&监控
5%
IT设备 43.00%
PUE
空调 42%
耗电量
PUE: POWER Usage Effectiveness=总耗电量/IT设备耗电量
绿色高效的制冷系统
制冷量 风冷: 20~40KW 冷冻水: 20~70KW RCU: 120~240KW
➢ 风冷列间空调 ➢ 冷冻水列间空调 ➢ 冷媒冷却单元(RCU)
后部 出风
高效节能的整体方案
➢ 高频双变换在线式UPS,整机效率高达92%
➢ 变频精密空调,根据负载波动动态调节制冷量和风量输 出,节能达29%
例 制冷需求[%]: 压缩机能耗[kWh]: 冷凝风机能耗[kWh]: 蒸发风机能耗[kWh]: 停机时能耗[kWh]: 全年能耗[kWh]: 全年能耗节约[kWh]: 全年能耗节约[[%]: 平均制冷COP[-]:
无人值守
➢ 无需本地运维人员和 值守人员
➢ 实时多途径告警定位 故障
➢ 集中监控管理,本地 数据自动上传
一体化机柜解决之道
解决之道——合而为一
应急通风
配电模块
监控系统
机柜 UPS
蓄电池
PDU
空调系统 消防
解决之道——化繁为简
系统设计

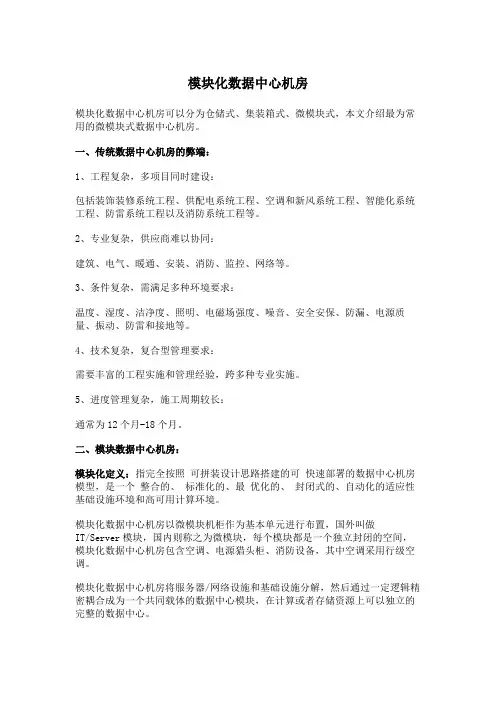

模块化数据中心机房

模块化数据中心机房

模块化数据中心机房模块化数据中心机房可以分为仓储式、集装箱式、微模块式,本文介绍最为常用的微模块式数据中心机房。

一、传统数据中心机房的弊端:1、工程复杂,多项目同时建设:包括装饰装修系统工程、供配电系统工程、空调和新风系统工程、智能化系统工程、防雷系统工程以及消防系统工程等。

2、专业复杂,供应商难以协同:建筑、电气、暖通、安装、消防、监控、网络等。

3、条件复杂,需满足多种环境要求:温度、湿度、洁净度、照明、电磁场强度、噪音、安全安保、防漏、电源质量、振动、防雷和接地等。

4、技术复杂,复合型管理要求:需要丰富的工程实施和管理经验,跨多种专业实施。

5、进度管理复杂,施工周期较长:通常为12个月-18个月。

二、模块数据中心机房:模块化定义:指完全按照可拼装设计思路搭建的可快速部署的数据中心机房模型,是一个整合的、标准化的、最优化的、封闭式的、自动化的适应性基础设施环境和高可用计算环境。

模块化数据中心机房以微模块机柜作为基本单元进行布置,国外叫做IT/Server模块,国内则称之为微模块,每个模块都是一个独立封闭的空间,模块化数据中心机房包含空调、电源猎头柜、消防设备,其中空调采用行级空调。

模块化数据中心机房将服务器/网络设施和基础设施分解,然后通过一定逻辑精密耦合成为一个共同载体的数据中心模块,在计算或者存储资源上可以独立的完整的数据中心。

1)微模块能够有效解决高功率密度设计,提高单机柜承载能力。

2)微模块数据中心具有先进的制冷技术、供电技术和其他相关先进技术。

提高冷量利用率,降低空调制冷能耗。

这样既提高数据中心内部的设备运行效率,也提高能源的使用效率,减少能源的浪费,极大地推动了数据中心的绿色化。

3)微模块数据中心采用模块化的部件和统一的接口标准实现数据中心的快速、灵活部署以及后期的扩建,这不仅可以大幅降低建设成本,而且能够缩短数据中心的建设和部署周期,增强数据中心部署的机动性和灵活性。

模块化机房建设特点2.1 设计理念:1)空间:设备安装空间-适应于各类设备的正常工作维护空间,具备可操作性和舒适性2)配电:连续性-7×24×365稳定性-电源质量和配电效率3)散热:以机柜为单位的温度控制,有效气流组织;4)安全:系统安全-温湿度保证、配电保证、接地保证……环境安全-防入侵、视频监视、门禁系统……5)扩展:承载能力的扩展性-配电和散热空间的扩展性-在线扩容能力6)维护:承载能力的扩展性-配电和散热空间的扩展性-在线扩容能力7)防护:承载能力的扩展性-配电和散热空间的扩展性-在线扩容能力2.2 模块化数据中心机房应用行业1)新建,扩建大型数据中心2)仓储式数据中心3)集装箱园区4)灾备中心5)移动需求的数据中心(军队,展览会,油田等)6)中小企业机房(单模块)三、模块化数据中心机房的展现形式冰箱式单列式双列式3.1 模块化机房技术特点:1)全封闭外围•模块外围全封闭,形成一个防尘保温保湿隔噪的独立空间,消除对建筑的依赖性•密封等级可以达到IP55 /IP662)标准机柜•19英寸标准机柜,无前后门设计,通风更顺畅•机柜设计荷载>1000kg3)行间空调•每个空调末端为4台机柜散热,即(1+4)设计,保证散热均匀性•空调末端具备自动调节功能,可根据IT散热量,调节散热能力4)水平气流•空调出风口出风方向为测向出风•多风机设计,使出风温度上下均匀5)冷热隔离•模块内分为区和热区,且冷热区隔离•提高冷量利用率和散热效果6)精密配电•可靠、灵活的配电系统•安全的电源管理系统:可以监测输入和输出的电气参数7)独立消防•模块标配一套气体消防系统,为模块内提供灭火能力•模块化消防设计,减小气灭空间,提高气灭效果8)动环监控•按照标准提供动环监控能力并具备上联能力•除标准动环系统外,提供多点温度监测和智能机柜系统9)能耗分析•在所有配电进线点安装能耗测量点•提供PUE分析数据3.2 模块化机房结构模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。

传统机房存在问题和模块化数据中心机房

传统机房存在问题和模块化数据中心机房

传统机房存在的问题・传统机房建设中存在的观念问题♦目前,国内多数机房的设计与运营管理比较落后,系统性、可用性、可扩展性不足,且与IT设备机架化的趋势脱节,存在较大的安全隐患,严重影响了功能的发挥。

主要表现在:♦一是规划设计与运营管理落后。

主要表现在机房管理跟不上,对机房设施的建设重视不够。

例如,惠州某企业几年前烧毁一台价值50万元的服务器,导致连续停业两天,其主要原因就是防雷系统建设规划没有跟上。

♦二是机房的系统性、可用性不高。

机房的整个系统在设计时应该均衡,不能某一部分太好,而其它部分相对较差。

影响机房可用性的因素主要包括供电系统、空调系统、监控系统和机架系统。

国内用户在机房的规划设计、设备选型、施工安装、运行维护等方面都存在或多或少的问题。

♦三是不太重视扩展性的要求。

用户往往在一开始建设机房的时候,不考虑以后是否会添加新的服务器,这最终会导致在系统扩容时,机柜内的配电出现很大问题,到处都是插线板、电缆线,机房的安全存在很大隐患。

♦四是与IT设备机架化的趋势脱节。

用户容易忽视机柜内的配风问题,当机房建成后,普遍存在局部热点的现象。

由于设计、维护不合理,大多数机房在运行时,对机房外部都是负压,造成机房内灰尘洁净度严重超标。

许多常年在传统机房工作的人员,皮肤干燥,衰老加速,对女性尤其如此。

・传统机房建设中存在的工程问题♦由于不重视或不知道电子设备机房在选址、设计、采购、施工等阶段的全过程质量控制,导致建成并投入使用后的电子设备机房才出现这样或那样的问题,常见的问题有:■温度控制不稳定:过高温度下长期工作会造成机房设备寿命降低;■湿度控制不稳定:湿度过低易产生静电,烧机器主板;■机房正压不达标:导致机房室外尘埃进入机房,引起设备绝缘等级降低、电路短路;■机房噪声超标:影响机房工作人员的正常工作,容易导致听力下降;■接地电阻大、零地电压高:可能直接烧毁机器;■空气洁净度不好:灰尘的长时间积累可引起绝缘等级降低、电路短路,并影响工作人员身体健康;■防静电地板、接地等方面处理不好:导致正常情况下产生的静电没有良好的泄放路径,可能引起工作人员不适、甚至烧毁机器;■无线电、电磁场干扰太强:可导致机器工作异常,影响数据传输质量甚至数据丢失;■机房紧急照明照度不达标:无法通过消防验收,发生火灾时导致人员伤亡;■电压、频率不稳定、电源波形畸变率超标:设备逻辑电路板运行错误,甚至无法运行;■配电回路线间绝缘电阻不达标:容易引起线路短路,发生火灾;■防水措施不到位,导致机房大面积进水,影响机房正常工作等。

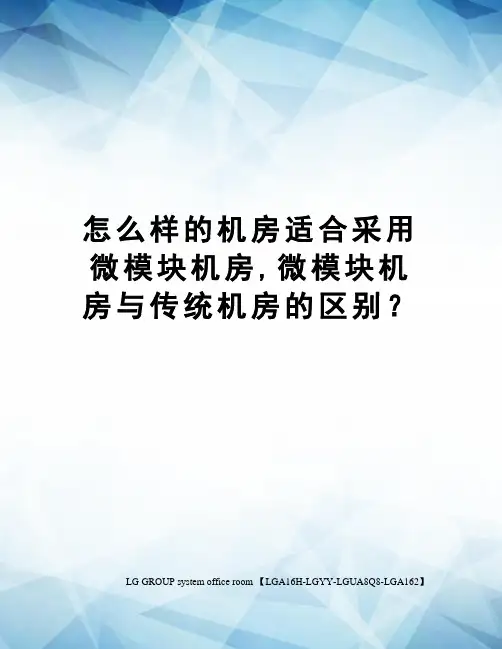

怎么样的机房适合采用微模块机房,微模块机房与传统机房的区别?

怎么样的机房适合采用微模块机房,微模块机房与传统机房的区别?

怎么样的机房适合采用微模块机房,微模块机房与传统机房的区别?LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】怎么样的机房适合采用微模块机房,微模块机房与传统机房的区别?怎么样的机房适合采用微模块机房?数据中心机房作为公司内部一个重要的领域,如何保护好机房安全性能非常的重要,微模块机房是数据机房时代化进步的选择。

而模块化数据机房,是将大型数据中心分割成若干个独立区域(独立模块),各个区域的建设规模、功率负载、资源配置等均按照统一标准进行设计和施工。

随着IT设备需求的不断发展,可以通过不断增加独立模块,按需逐步建置,从而实现快速建设,快速复制已有的数据中心。

根据需求与低投资、高回报之间的矛盾,满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求,有效地提高数据中心的工作效率,控制投资成本,满足300m2以下数据机房快速部署的需求,才推出模块化数据中心机房。

模块化数据中心是一套完整的数据中心解决方案,集机柜、配电、制冷、监控、综合布线、消防等系统于一体,实现了供电、制冷和管理组件的无缝集成。

使模块化数据中心实现智能、高效的运行,让客户花费最少的投资,获得更多的收益,从而降低运营费用。

模块化数据中心可应用于面积50m2~100m2的中小型数据中心机房内,支持水泥地面安装和架空地板安装。

模块化数据中心组建快速灵活,可按需部署,建设周期比传统机房缩短50%,模块化数据中心主要应用于传统数据中心机房的局部高密部署和中小型机房的快速建设。

微模块机房与传统机房有什么区别?模块化机房建设模式相较传统建设模式具备了更多优势,在满足客户业务需求的同时创造更多价值,成为未来数据中心建设模式的新标准与方向标。

下面就为大家介绍一下模块化机房建设与传统建设的区别,供大家参考。

一、传统数据中心面临的问题:1、建设周期长传统数据中心建设周期根据项目建设的实际情况,通常将数据中心的基本建设周期细分为决策阶段、实施准备阶段、实施阶段和投产竣工阶段,整个建设周期大概在400天左右。

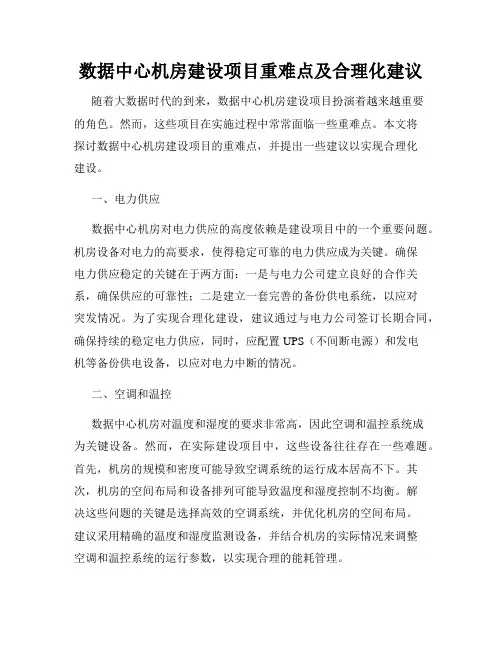

数据中心机房建设项目重难点及合理化建议

数据中心机房建设项目重难点及合理化建议

数据中心机房建设项目重难点及合理化建议随着大数据时代的到来,数据中心机房建设项目扮演着越来越重要的角色。

然而,这些项目在实施过程中常常面临一些重难点。

本文将探讨数据中心机房建设项目的重难点,并提出一些建议以实现合理化建设。

一、电力供应数据中心机房对电力供应的高度依赖是建设项目中的一个重要问题。

机房设备对电力的高要求,使得稳定可靠的电力供应成为关键。

确保电力供应稳定的关键在于两方面:一是与电力公司建立良好的合作关系,确保供应的可靠性;二是建立一套完善的备份供电系统,以应对突发情况。

为了实现合理化建设,建议通过与电力公司签订长期合同,确保持续的稳定电力供应,同时,应配置UPS(不间断电源)和发电机等备份供电设备,以应对电力中断的情况。

二、空调和温控数据中心机房对温度和湿度的要求非常高,因此空调和温控系统成为关键设备。

然而,在实际建设项目中,这些设备往往存在一些难题。

首先,机房的规模和密度可能导致空调系统的运行成本居高不下。

其次,机房的空间布局和设备排列可能导致温度和湿度控制不均衡。

解决这些问题的关键是选择高效的空调系统,并优化机房的空间布局。

建议采用精确的温度和湿度监测设备,并结合机房的实际情况来调整空调和温控系统的运行参数,以实现合理的能耗管理。

三、网络和通信数据中心机房的网络和通信设备是其正常运行的基础。

然而,在建设项目中,网络和通信的规划和配置常常成为重难点。

首先,机房的布线和设备间的互联需要考虑数据传输速率和带宽的要求。

其次,数据中心机房的网络安全也是一个重要问题。

为了解决这些问题,建议在建设前进行合理的网络和通信规划,确保布线的质量和带宽的满足。

同时,应加强网络安全的措施,包括防火墙和入侵检测系统等,以保障数据的安全。

四、设备选型和运维在数据中心机房建设项目中,设备选型和运维是关键的环节。

首先,选择适合的设备供应商对于机房的长期运营和维护至关重要。

其次,建立合理的设备维护和监控系统,能够及时发现和解决设备故障,降低维护成本。

盘点传统机房和模块化机房的建设区别

盘点传统机房和模块化机房的建设区别

盘点传统机房和模块化机房的区别盘点近年来数据中心建设领域取得的进展,“模块化数据中心"无疑是一个热词。

模块化数据中心因其高性价比、高可用性的建设模式,获得了越来越多人的认可,相较于传统建设模式,模块化机房建设主要有以下几点区别:1、装修及造价传统机房:专业机房需保温、防尘、彩钢板等建设,造价高昂;简易机房虽然造价低,但灰尘大、布线凌乱、虫鼠隐患高、无有效科学的规划;模块化机房:全密闭设计,外界室内环境零要求;柜门关闭运行30分钟后,柜内气流洁净度可达A级机房标准,有效降低设备故障率,延长使用寿命.2、建设周期传统机房:工程量大,建设周期长,一般性项目需30天甚至更久,人力、物力、时间成本投入高,且不利于后期扩容。

模块化机房:主要部件工厂预制作,现场仅需简单组装拼接,无工程化安装,1~2天即可完成,快速部署、灵活扩容。

模块未来的可用性。

3、节能减排传统机房:空调先对房间制冷,再给机柜内服务器制冷,过程中制冷利用率低,自我湮灭,能量损失大,不节能,PUE值2.5以上;模块化机房:微环境运行,有效规划隔离冷热通道,微型气流循环,端到端制冷,最大限度提高制冷效率,且PUE值1.3以下,大大降低了能耗,节约运营成本,低碳环保。

4、降噪防辐射传统机房:机房内各种电子设备共鸣,噪音巨大(70dB以上),电子器件辐射对管理员健康有着严重危害;模块化机房:全密闭运行,有效降低噪音(50dB以下),隔离辐射,人机可共处一室,为管理员提供了健康安全的工作环境。

5、外观样式传统机房:不同功能机柜尺寸、颜色各异,外观一致性差,整体不美观;模块化机房:一体化设计,风格一致、高端大气。

6、安装及售后传统机房:不同厂家提供配件,安装售后时容易相互推诿;模块化机房:一个接口,专人快速响应,提供更优质的服务。

7、智能管理传统机房:没有完善的监控告警管理系统,需要专人值守,机房出现故障,无法第一时间得到处理;并且,由于非工作时间无人值守,只能不断进行网络、安全设备的关机、重启操作,设备损耗严重.模块化机房:本地采集、云端汇总、交互式告警模式,365*24无间断智能监测,真正实现无人值守;多渠道推送,基于web、微信等多平台,远程实时监控、统一管理!第一时间排除故障,解决问题,大大提高了运维效率和系统的稳定安全性。

传统数据中心和模块化数据中心对比资料(含效果图)

传统数据中心和模块化数据中心对比资料(含效果图)

传统数据中心和模块化数据中心对比资料(含效果图)传统数据中心和模块化数据中心对比资料1、简介传统数据中心是一种传统的IT架构,通常由一个或多个机房组成,包含服务器、存储设备、网络设备等,并且需要大量的空间和设备才能支撑。

而模块化数据中心则是一种新型的数据中心架构,通过将服务器、网络设备等整合在一个或多个模块中,实现数据中心的可扩展性和灵活性。

2、空间利用率传统数据中心通常需要大量的空间来放置服务器和设备,而模块化数据中心通过整合设备和服务器,大大提高了空间利用率。

模块化数据中心可以将服务器和设备组合在一个或多个机柜中,从而实现灵活的布局。

3、可扩展性传统数据中心的扩展性较差,需要增加服务器和设备时需要耗费大量的时间和成本,并且可能需要停机维护。

而模块化数据中心则可以轻松实现扩展,只需要添加新的模块即可,不需要中断正常运行。

4、灵活性传统数据中心的架构较为固定,不易适应变化的需求。

而模块化数据中心的架构相对灵活,可以根据实际需求对模块进行增加或减少,以满足不同的业务需求。

5、节能环保传统数据中心通常需要大量的能源来维持运行,而模块化数据中心通过整合设备和服务器,可以减少能源消耗,并提高能效。

6、效果图[在这里插入传统数据中心效果图][在这里插入模块化数据中心效果图]7、附件本文档涉及的附件详见附件部分。

8、法律名词及注释- 数据中心:指一种集中管理和处理大量数据的物理或虚拟设施。

- 服务器:指一种提供计算服务的硬件设备。

- 存储设备:指一种用于存储数据的硬件设备,如硬盘、磁带等。

- 网络设备:指一种用于连接和管理网络的硬件设备,如交换机、路由器等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

传统机房存在的问题●传统机房建设中存在的观念问题◆目前,国多数机房的设计与运营管理比较落后,系统性、可用性、可扩展性不足,且与IT设备机架化的趋势脱节,存在较大的安全隐患,严重影响了功能的发挥。

主要表现在:◆一是规划设计与运营管理落后。

主要表现在机房管理跟不上,对机房设施的建设重视不够。

例如,某企业几年前烧毁一台价值50万元的服务器,导致连续停业两天,其主要原因就是防雷系统建设规划没有跟上。

◆二是机房的系统性、可用性不高。

机房的整个系统在设计时应该均衡,不能某一部分太好,而其它部分相对较差。

影响机房可用性的因素主要包括供电系统、空调系统、监控系统和机架系统。

国用户在机房的规划设计、设备选型、施工安装、运行维护等方面都存在或多或少的问题。

◆三是不太重视扩展性的要求。

用户往往在一开始建设机房的时候,不考虑以后是否会添加新的服务器,这最终会导致在系统扩容时,机柜的配电出现很大问题,到处都是插线板、电缆线,机房的安全存在很大隐患。

◆四是与IT设备机架化的趋势脱节。

用户容易忽视机柜的配风问题,当机房建成后,普遍存在局部热点的现象。

由于设计、维护不合理,大多数机房在运行时,对机房外部都是负压,造成机房灰尘洁净度严重超标。

许多常年在传统机房工作的人员,皮肤干燥,衰老加速,对女性尤其如此。

●传统机房建设中存在的工程问题◆由于不重视或不知道电子设备机房在选址、设计、采购、施工等阶段的全过程质量控制,导致建成并投入使用后的电子设备机房才出现这样或那样的问题,常见的问题有:⏹温度控制不稳定:过高温度下长期工作会造成机房设备寿命降低;⏹湿度控制不稳定:湿度过低易产生静电,烧机器主板;⏹机房正压不达标:导致机房室外尘埃进入机房,引起设备绝缘等级降低、电路短路;⏹机房噪声超标:影响机房工作人员的正常工作,容易导致听力下降;⏹接地电阻大、零地电压高:可能直接烧毁机器;⏹空气洁净度不好:灰尘的长时间积累可引起绝缘等级降低、电路短路,并影响工作人员身体健康;⏹防静电地板、接地等方面处理不好:导致正常情况下产生的静电没有良好的泄放路径,可能引起工作人员不适、甚至烧毁机器;⏹无线电、电磁场干扰太强:可导致机器工作异常,影响数据传输质量甚至数据丢失;⏹机房紧急照明照度不达标:无法通过消防验收,发生火灾时导致人员伤亡;⏹电压、频率不稳定、电源波形畸变率超标:设备逻辑电路板运行错误,甚至无法运行;⏹配电回路线间绝缘电阻不达标:容易引起线路短路,发生火灾;⏹防水措施不到位,导致机房大面积进水,影响机房正常工作等。

●提高机房建设标准的必要性◆业界普遍认为机房建设落后存在如下几个方面的风险:⏹领导责任风险◆随着国家电子信息化建设和数据中心增值服务业务的飞速发展,各行业对信息化基础建设的投入也在不断地增加,业务处理无纸化,信息处理集中化,电子机房建设工程质量的好坏将直接影响到单位信息化建设和增值服务业务工作的成败。

因此,机房工程建设标准落后,质量控制不到位造成重大损失,对领导层可能造成管理不力的责任压力。

⏹安全风险◆当我们融入信息化社会以后,我们的业务电子化、网络化以后,机房对信息安全、人员安全的重要性就凸显出来了。

先进的机房建设是系统工程的结晶,它涉及到装修、配电、空调通风、通信、安全防、消防等多学科的专业知识,它能保证信息系统的稳定性和安全性、容错性。

而传统机房则存在重大安全隐患,虽然它不一定马上暴露出来,而当发生风险的时候,往往已经难以补救。

在提倡和谐社会的今天,在已经具备建设条件的今天,我们尤其不应该忽视信息安全。

⏹投资风险◆各个单位在计算器设备及信息化、网罗化办公设备上和信息化知识培训上的投入是越来越大。

相对大量的设备和资金投入,机房标准化建设的步伐还很落后。

落后的机房建设完全可能使我们的大量投资不能发挥作用,造成真正的投资风险和资金浪费。

◆4、机构职责风险◆低标准的机房建设,势必不能满足人民群众不断增长的信息服务需求,也不利于提高机构的服务水平。

模块化数据中心机房目录1 概述 (1)1.1 产品定位 (1)1.2 产品方案 (3)1.3 产品特点 (5)2 产品组成 (6)2.1 机柜 (7)2.2 密闭通道 (8)2.3 供配电系统 (11)2.4 制冷系统 (13)2.5 智能监控系统 (15)2.6 消防系统 (21)2.7 综合布线 (21)3 应用场景 (24)3.1 应用场景 (24)3.2 典型配置 (25)1 概述1.1 产品定位为解决客户不断变化的业务需求与低投资、高回报之间的矛盾,满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求,有效地提高数据中心的工作效率,控制投资成本,满足300m2以下数据机房快速部署的需求,才推出模块化数据中心机房。

模块化数据中心是一套完整的数据中心解决方案,集机柜、配电、制冷、监控、综合布线、消防等系统于一体,实现了供电、制冷和管理组件的无缝集成。

使模块化数据中心实现智能、高效的运行,让客户花费最少的投资,获得更多的收益,从而降低运营费用。

模块化数据中心主要应用于数据中心机房,数据中心机房组成如图1-1所示。

模块化数据中心的总体布局如图1-2所示。

图1-1数据中心机房组成示意图图1-2模块化数据中心总体布局图1.2 产品方案模块化数据中心密闭通道适用于新建数据中心机房和旧机房的改造,采用“密闭冷通道”方案,也能根据需求组成“密闭热通道”方案。

支持水泥地面和防静电地板安装。

密闭冷通道机房有精密空调,采用地板下送风且单机柜的功率不超过6kW时,能够采用密闭冷通道方案,通过机房的精密空调来实现对密闭通道设备的散热要求,具体如图1-3所示。

图1-3密闭冷通道结构示意图密闭冷通道主要是由服务器机柜、配电柜、综合布线柜、天窗和端门组成,服务器机柜数量可按照具体客户要求配置,其布局如图1-4所示。

密闭冷通道可使冷源直接进入到IT设备,提高制冷效率。

图1-4密闭冷通道布局图模块化数据中心当单机柜功率大于6KW时,由于单机柜功率大,传统的机房由于布置所限,不能满足散热要求,存在局部热点。

因此采用密闭通道放置行级水平送风空调,才能支持单机柜6kW以上的功率。

模块化数据中心主要是由服务器机柜、配电柜、综合布线柜、行间空调、天窗和端门组成,服务器机柜数量可按照具体客户要求配置,其布局如图1-5所示。

图1-5模块化数据中心布局图密闭热通道对于部分客户需求密闭热通道,本产品也可实现。

只需将模块化数据中心方案中各个设备旋转180°,设备由面对面放置改为背对背放置,端门和天窗的接口在机柜上已经预留,即可实现密闭热通道方案。

密闭热通道是将IT设备散发的热量直接送入到空调的回风口,空调的制冷效率高,使模块外的机房保持比较舒适的温度。

密闭热通道主要是由服务器机柜、配电柜、综合布线柜、行间空调、天窗和端门组成,服务器机柜数量可按照具体客户要求配置,密闭热通道布局如图1-6所示。

图1-6密闭热通道布局图1.3 产品特点模块化数据中心具有快速部署、安全可靠、灵活扩展和绿色节能等特点。

快速部署●模块化数据中心在规划、设计时严格遵循国际标准,采用模块化设计,集成度高,易于安装。

●模块化数据中心在出厂前完成机柜的预安装,现场只需接通机柜外部电源,固定机柜等简单操作后即可使用。

●模块化数据中心采用空调水平送风,无须安装架空地板。

安全可靠●模块化数据中心遵循Tier 3标准,设备安全可靠。

●模块化数据中心在设计时充分考虑抵御自然灾害能力,具有可靠的电力、冷量供应,保证通讯网络的正常运行。

●模块化数据中心配置完善的监控系统,可随时了解机房的情况,提升机房的防盗能力。

灵活扩展●模块化数据中心采用模块化设计,可灵活配置,满足快速扩容。

●模块化数据中心在电力供应、通信端口上预留合理的余量,可实现灵活扩容。

绿色节能●模块化数据中心采用精密送风和密封冷/热通道,降低能耗,避免冷热气流的混合。

●模块化数据中心提高数据中心的能效,与传统数据中心相比,减少30%的能耗。

2 产品组成关于本章模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。

单个模块化数据中心按照最大28台机柜(包括服务器机柜、网络机柜、综合布线柜)配置。

该模块(不包括UPS)占地面积为35 m2,加上模块外维护通道和给模块空调供电的PDF柜,总占地面积不超过55 m2,模块总高度不超过2.65 m。

机柜数量可根据客户需求成对减少。

模块化数据中心的组成如图2-1所示。

图2-1模块化数据中心组成示意图1 端门2 PDF配电柜3 服务器机柜4 空调5 综合布线柜6 电源线走线槽7 信号线走线槽8 天窗-2.1 机柜模块化数据中心最大可配置28台机柜,机柜包括服务器机柜、网络机柜和综合布线柜。

机柜外观模块化数据中心配置的机柜尺寸统一,机柜符合IEC60297-1标准,采用前后风道。

机柜外观如图2-2所示。

图2-2机柜外观图机柜特性机柜满足如下特性:●前后门通风率70%。

●机柜后部可安装两条竖装PDU。

●机柜的垂直安装立柱上标示有每个“U”的准确位置。

●机柜的前门、后门及侧板均可锁定,只能用提供的专用钥匙打开。

●机柜静载不小于1300kg。

机柜技术指标机柜技术指标如表2-1所示。

表2-1机柜技术指标2.2 密闭通道模块化数据中心的密闭通道主要由端门和天窗组成。

端门密闭通道的端门分为推拉门和双开门两种方案,可根据客户的需求选配。

推拉门尺寸:高×宽×深=2050mm×1600mm×42mm。

推拉门采用推拉结构,以机柜为载体,安装上下轨道,保证密闭通道系统的自身独立性。

门板由1.5mm冷轧钢板折弯而成,中间安装钢化玻璃,保证通道区域的可视性。

推拉门外观如图2-3所示。

图2-3推拉门外观示意图双开门尺寸:高×宽×深=2050mm×1500mm×42mm。

双开门整体与机柜通过螺钉联接,可以保证系统的独立性。

门板中间镶嵌钢化玻璃,保证通道的可视性,并且钢化玻璃能很好的满足消防应急要求。

门板下部安装密封毛刷,可以提高模块的密闭性。

双开门外观如图2-4所示。

图2-4双开门外观示意图天窗密闭通道采用平顶结构方案。

平顶天窗尺寸:高×宽×深=350mm×1350mm×600mm。

平顶天窗由侧板、顶板、旋转天窗组成,以单个机柜为扩展模块单元。

旋转天窗通过FuseLink销钉与顶板联接,工作状态下天窗处于水平状态,消防状态下FuseLink熔断,天窗在重力作用下自动打开,保证灭火气体进入通道。

平顶天窗外观如图2-5所示。

图2-5平顶天窗示意图2.3 供配电系统模块化数据中心具有两种制式的配电方案,包括380V/50Hz电压制式和480V/60Hz工业电压制式。
