井控井口试压程序
井控设备的安装、试压
（2）试压泵
1）功用 它为井口防喷器现场试压提供高压介质。其原理 是利用压缩空气推动气马达活塞做上下往复运动，实 现吸排液过程的装置。目前现场最典型的试压泵为QST 系列气动试压泵。其输出压力与气源压力成正比，通 过对气源压力的调整，便可得到所需的介质压力。当 气源压力达到预定值时，气泵便停止泵压，这时输出 压力就稳定在预调压力上。通过调节气泵进气量控制 升压速度。因此，该装置具有介质输出压力可调、升 压速度可控、体积小、排量大、操作简单、性能可靠 、适应范围广等优点。
3）试压时液控油压为10.5MPa 4）稳压时间不少于10min，密封部位无渗漏为合格。
（2）闸板防喷器的试压程序 1）低压试压 ①当井内有钻具时，关半封试压（闸板开口尺寸应与所
用钻具本体的外径一致）；当井内无钻具时，关全封 试压。 ②试压时井口介质压力为0.7 MPa。 ③试压时液控油压为10.5MPa。 ④稳压时间不少于10min，密封部位无渗漏为合格。 2）高压试压： ①当井内有钻具时，关半封试压（闸板开口尺寸应与所 用钻具本体的外径一致）；当井内无钻具时，关全封 试压。 ②试压时井口介质压力为防喷器额定工作压力。 ③试压时液控油压为10.5MPa。 ⑷稳压时间不少于10min，密封部位无渗漏为合格
（2）试压泵试压法
1）将塞型试验器接在钻杆下部，坐入套管头内； 2）用清水灌满井口； 3）关闭半封闸板防喷器或环形防喷器（当钻具退出
后，可关闭全封闸板试压）； 4）用试压泵缓慢向井内打压，并观察套压表，泵至
所需试验压力，10分钟后检查各连接部位和密封 部位是否有渗漏。
6、试压注意事项
（1）用皮碗试验器试压时，作用于试验器舌部处 的力，加上下部悬挂的钻柱重量，不得超过上部钻杆 的安全负荷能力，否则会使钻杆断裂。
井控设备的安装、试压
4、试压程序
(1)环形防喷器的试压程序 1）对于公称尺寸小于或等于230mm(9″)的防喷器， 应采用89mm (31/2″)的钻杆试压；
对于公称尺寸大于或等于280mm(11″)的防喷器， 应采用127mm (5″)的钻杆试压。
2）试压时井口介质压力在不超过套管抗内压强度 80%的前提下，为防喷器额定工作压力的70%。
钻井井口装置包括防喷器、防喷器控制系统、四 通及套管头等。
4.1.1.1防喷器安装、校正和固定应符合SY/T 5964中 的相应规定。
4.1.1.2具有手动锁紧机构的闸板防喷器应装齐手动 操作杆，靠手轮端应支撑牢固，其中心与锁紧轴之间 的夹角不大于30°。挂牌标明开、关方向和到底的圈 数。
4.1.1.3防喷器远程控制台安装要求：
5、试压方法
现场井控设备试压共有两种方法：提升皮碗试 验器试压法和试压泵试压法。
（1）提升皮碗试验器试压法 1）将皮碗试验器接在钻杆下部，下入套管内； 2）用清水灌满井口； 3）关闭半封闸板防喷器或环形防喷器（注意：绝
不能关闭全封闸板）； 4）用钻机提升系统缓慢上提皮碗试验器，并观察
套压表，提至所需试验压力，10分钟后检查各 连接部位和密封部位是否有渗漏。
2、试压介质
（1）防喷器组合在井控车间整体组装后，用 清水进行试压，合格后方可送往井场。
（2）防喷器组合在井上安装好后，应对钻井 井口和井控管汇等用清水进行整体试压
3、试压设备
井口试压专用工具主要有：试压堵塞器、试压泵、试压 三通。
（1）试压堵塞器 根据其结构和用途的不同，可将试压堵塞器分为
皮碗试压器和塞型试压器。 试压堵塞器主要用于在对堵塞器以上的井口防喷
f）管线出口应接至距井口75m以上的安全地 带，距各种设施不小于50m；

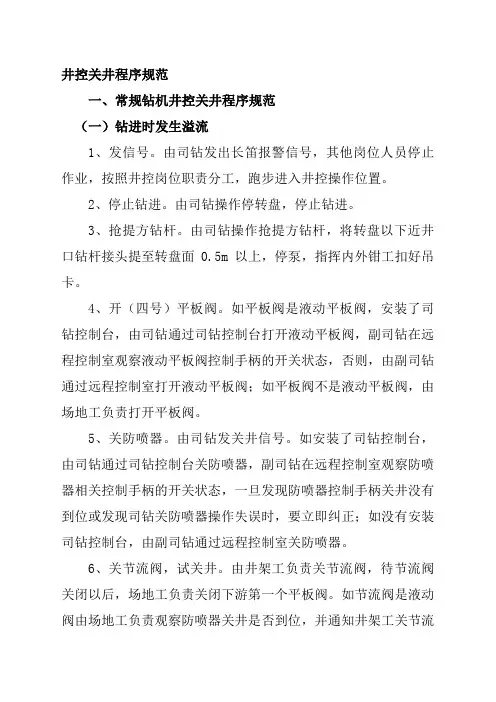

井控关井程序规范
井控关井程序规范一、常规钻机井控关井程序规范（一）钻进时发生溢流1、发信号。
由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。
2、停止钻进。
由司钻操作停转盘，停止钻进。
3、抢提方钻杆。
由司钻操作抢提方钻杆，将转盘以下近井口钻杆接头提至转盘面0.5m以上，停泵，指挥内外钳工扣好吊卡。
4、开（四号）平板阀。
如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。
5、关防喷器。
由司钻发关井信号。
如安装了司钻控制台，由司钻通过司钻控制台关防喷器，副司钻在远程控制室观察防喷器相关控制手柄的开关状态，一旦发现防喷器控制手柄关井没有到位或发现司钻关防喷器操作失误时，要立即纠正；如没有安装司钻控制台，由副司钻通过远程控制室关防喷器。
6、关节流阀，试关井。
由井架工负责关节流阀，待节流阀关闭以后，场地工负责关闭下游第一个平板阀。
如节流阀是液动阀由场地工负责观察防喷器关井是否到位，并通知井架工关节流阀，试关井。
7、看套管压力、立管压力、钻井液变化量。
关井以后，由井架工看套管压力，内钳工看立管压力，泥浆工看循环罐钻井液变化量，并将三个参数分别报告司钻。
（二）起下钻杆时发生溢流1、发信号。
由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。
2、停止起下钻杆作业。
由司钻操作将井口钻杆坐在转盘上，通知井架工立即从井架二层台下来，组织内外钳工做抢接应急旋塞阀的准备工作。
3、抢接应急旋塞。
由司钻根据溢流情况判断，在条件允许抢下钻杆时，要组织井架工、内外钳工抢下钻杆，然后抢接应急旋塞，否则直接抢接应急旋塞，并负责将井口钻杆接头提离转盘面。
4、开（四号）平板阀。
如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。

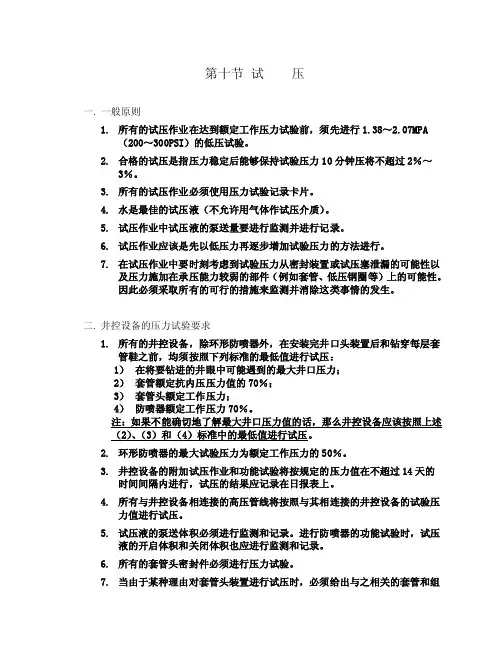

BOP井控设备培训教材第十节试压
第十节试压一. 一般原则1.所有的试压作业在达到额定工作压力试验前，须先进行1.38～2.07MPA（200～300PSI）的低压试验。
2.合格的试压是指压力稳定后能够保持试验压力10分钟压将不超过2％～3％。
3.所有的试压作业必须使用压力试验记录卡片。
4.水是最佳的试压液（不允许用气体作试压介质）。
5.试压作业中试压液的泵送量要进行监测并进行记录。
6.试压作业应该是先以低压力再逐步增加试验压力的方法进行。
7.在试压作业中要时刻考虑到试验压力从密封装置或试压塞泄漏的可能性以及压力施加在承压能力较弱的部件（例如套管、低压钢圈等）上的可能性。
因此必须采取所有的可行的措施来监测并消除这类事情的发生。
二. 井控设备的压力试验要求1.所有的井控设备，除环形防喷器外，在安装完井口头装置后和钻穿每层套管鞋之前，均须按照下列标准的最低值进行试压：1）在将要钻进的井眼中可能遇到的最大井口压力；2）套管额定抗内压压力值的70％；3）套管头额定工作压力；4）防喷器额定工作压力70％。
注：如果不能确切地了解最大井口压力值的话，那么井控设备应该按照上述（2）、（3）和（4）标准中的最低值进行试压。
2.环形防喷器的最大试验压力为额定工作压力的50％。
3.井控设备的附加试压作业和功能试验将按规定的压力值在不超过14天的时间间隔内进行，试压的结果应记录在日报表上。
4.所有与井控设备相连接的高压管线将按照与其相连接的井控设备的试验压力值进行试压。
5.试压液的泵送体积必须进行监测和记录。
进行防喷器的功能试验时，试压液的开启体积和关闭体积也应进行监测和记录。
6.所有的套管头密封件必须进行压力试验。
7.当由于某种理由对套管头装置进行试压时，必须给出与之相关的套管和组成部分的抗挤毁压力和抗破裂压力值。
8.凡是涉及到修理后的井控设备必须进行试压检查，若需要的话在使用之前要进行重新发放合格证书。
三. 管材的试压要求适用于一口井可能使用的所有套管、测试管柱和完井管柱。
钻井井控装置的安装试压和使用
钻井井控装置的安装试压和使用第十九条井控装置的安装（一）井口装置1.防溢管一律采用两半式法兰密封连接。
其直径应比所用套管加大一级，管内不应有台肩。
2.防喷器每次安装完毕后，应校正井口、转盘、天车中心线，其偏差不大于10mm。
用直径16mm钢丝绳和正反螺丝在井架底座的对角线上固定绷紧。
3.具有手动锁紧机构的闸板防喷器应安装手动操作杆，靠手轮端应支撑牢固，操作杆中心线与锁紧轴之间的夹角不大于30°，挂牌标明开、关方向和圈数。
手轮离地高度超过2m，其下方应安装操作台。
4.安装完后，绘制井口装置示意图，图中应标注各半封闸板和剪切闸板距转盘面的距离。
5.远程控制台（1）安装在面对井架大门左侧、距井口不少于25m的专用活动房内，距放喷管线应有1m以上距离，10m范围内不应堆放易燃、易爆、腐蚀物品。
（2）控制管汇安放并固定在管排架内，管排架与放喷管线应有一定的距离，车辆跨越处应装过桥盖板，不应在管排架上堆放杂物和以其作为电焊接地线或在其上进行焊割作业。
（3）总气源应与司钻控制台气源分开连接，并配置气源排水分离器，不应强行弯曲和压折气管束，气源压力保持在0.65MPa～1.00MPa。
（4）电源应从总配电板处直接引出，用单独的开关控制，并有标识。
（5）非工作状态下，液压油油面距油箱顶面200mm；工作状态下，液压油油面距油箱底面不小于200mm。
气囊充氮压力7.0MPa±0.7MPa。
（6）蓄能器压力17.5MPa～21.0MPa，环形防喷器压力8.5MPa～10.5MPa，管汇压力10.5MPa±1.0MPa，并始终处于工作压力状态。
（7）各控制阀的操作手柄应处于与控制对象工作状态相一致的位置。
控制剪切闸板的三位四通阀应安装防误操作的防护罩和定位销，控制全封闸板的三位四通阀应安装防误操作的防护罩。
（8）半封闸板防喷器的控制液路上均应安装防提安全装置，其气路与防碰天车气路并联。
（9）控制管汇安装前应逐根检查，确保畅通，所有管线应整齐排放；拆除控制系统时，防喷器液压管线接口应用堵头堵好，气管束接口应包装密封好。
海外石油钻井井控装置试压安全操作规程
井控装置试压安全操作规程1人员准备井队平台经理或带班队长、司钻、安全官、副司钻，井架工，钻工,场地工2工具准备2.1远控房。
2.2气动试压台及试压记录仪。
2.3灌浆泵、清水。
2.4联顶节及试压塞。
2.5BPV,TWCV,内六方扳手，T-BAR、榔头。
2.6护目镜、警示带。
3安全注意事项3.1操作要求3.1.1在工作开始之前开具PTW，要组织现场的所有参与施工的人员开安全会，讨论作业程序和作业过程中的风险隐患和应该做到的预防措施并对现场的人员进行合理的安排分工。
3.1.2确保检查设备处于良好的状况，穿戴好PPE。
3.1.3所有试压，必须先试低压再试高压。
禁止先试高压，然后泄压到低压。
3.1.4试压前进行功能测试，试开、关所有封井器控制单元。
3.1.5任何时候做功能测试，都要在封井器内没有管柱的情况下先测试盲板或剪切，确保盲板或剪切的管线连接正确后，再测试半封。
3.1.6禁止在井内无钻具的情况下关闭环形放喷器进行功能测试。
3.1.7环形都不能关空井，功能测试时将试压钻杆放入封井器或用联顶节与油管悬挂器连接。
3.1.8试压前检查试压单元的开关状态，检查立管及节流、压井管汇压力表。
3.1.9试压前从压井管线打入清水，清洗封井器组和节流管汇至液气分离器。
3.1.10如果使用试压塞试压，禁止将试压塞接反，试压塞下部要连接一柱钻杆。
3.1.11试压塞试压要比较封井器与井口的压力级别。
如果油管四通的压力级别小于封井器压力级别时，高压按照油管四通的额定压力进行试压。
如果井口的压力级别等于或大于封井器的压力级别，环形试压时要按照其压力级别的70%进行试压（但最低不得低于1500psi），闸板按照压力级别进行试压3.1.12下放试压塞前将必须将油管四通闸门打开，试压期间保持油管四通闸门常开直到起出试压塞。
3.1.13如果使用试压杯试压，试压闸板时要比较套管抗内压强的80%、井口压力级别和封井器压力级别，取其中最小的压力进行试压；试压环形时，要比较套管抗内压强的80%、井口压力级别和环形压力级别的70%，取其中压力最小的进行试压。
井控装备的试压
试压频数：
A、防喷器安装后 B、安装好后，试压间隔时间不超过 14天，全封闸板不超过27天 C、防喷器系统连接部位被卸开或 更换后必须试压。
D、测井前要试压。
试压顺序图（国外）
玉门油田试压情况简介 A、由第三方成立专职试压队负责对防喷器 和完井套管的试压 B、使用专用试压泵 C、自动绘制试压曲线，认真填写试压施工 单试压时 D、甲方住井监督、井队工程师、井控安装
一、设备的安装要求井口防喷 Nhomakorabea组安装时必须保证其通经中心与天车、转盘在同 一垂线上，垂直偏差不的超10mm。
套管头、封井器压力级别符合设计要求。 井口防喷器组用16mm（5/8“）钢丝绳绷紧。 液压控制管汇禁止使用非耐火软管。
闸板防喷器两侧的操纵杆与手轮安装好，确把保转动活。 封井器顶部安装防淋罩。
节流压井管汇上的阀件采用法兰连接，避免井场焊接。 井口四通始终保持不变。
稳压10分钟，密封部件无渗漏为合格。
试压顺序：
所有阀板、闸阀及环形防喷器等要逐个 试压。
国外试压介绍：
A、所有的压力试验要记录在图表上。 B、试压管线连接到方钻杆和试压短节间的一个特殊的接头上 C、试压短节要连接在试压堵塞器上并用链钳上紧，试压堵塞 器将安放在套管四通里，在试压堵塞器下方的套管浮阀应是打
节流压井管汇的管线应平直，转弯处夹角应大于 120 ，严禁直角转弯。管线每隔10--15 m用水泥基墩加底 角螺丝固定，严禁虚垫浮置。
放喷管线应接出井场75m以远，放喷管线的布 局应考虑风向与环境等因数，管线出口不得正对压 力线、油罐区、宿舍、道路以及其他设施。
控制装置的液、气管线，安装前应用压缩空气 逐一吹扫，确保管线洁净、畅通。控制装置拆迁时， 液压管线也应利用压缩空气吹扫，使管路余油流回 油箱。
海外石油钻井井控装置试压安全操作规程
海外⽯油钻井井控装置试压安全操作规程井控装置试压安全操作规程1⼈员准备井队平台经理或带班队长、司钻、安全官、副司钻，井架⼯，钻⼯,场地⼯2⼯具准备2.1远控房。
2.2⽓动试压台及试压记录仪。
2.3灌浆泵、清⽔。
2.4联顶节及试压塞。
2.5BPV,TWCV,内六⽅扳⼿，T-BAR、榔头。
2.6护⽬镜、警⽰带。
3安全注意事项3.1操作要求3.1.1在⼯作开始之前开具PTW，要组织现场的所有参与施⼯的⼈员开安全会，讨论作业程序和作业过程中的风险隐患和应该做到的预防措施并对现场的⼈员进⾏合理的安排分⼯。
3.1.2确保检查设备处于良好的状况，穿戴好PPE。
3.1.3所有试压，必须先试低压再试⾼压。
禁⽌先试⾼压，然后泄压到低压。
3.1.4试压前进⾏功能测试，试开、关所有封井器控制单元。
3.1.5任何时候做功能测试，都要在封井器内没有管柱的情况下先测试盲板或剪切，确保盲板或剪切的管线连接正确后，再测试半封。
3.1.6禁⽌在井内⽆钻具的情况下关闭环形放喷器进⾏功能测试。
3.1.7环形都不能关空井，功能测试时将试压钻杆放⼊封井器或⽤联顶节与油管悬挂器连接。
3.1.8试压前检查试压单元的开关状态，检查⽴管及节流、压井管汇压⼒表。
3.1.9试压前从压井管线打⼊清⽔，清洗封井器组和节流管汇⾄液⽓分离器。
3.1.10如果使⽤试压塞试压，禁⽌将试压塞接反，试压塞下部要连接⼀柱钻杆。
3.1.11试压塞试压要⽐较封井器与井⼝的压⼒级别。
如果油管四通的压⼒级别⼩于封井器压⼒级别时，⾼压按照油管四通的额定压⼒进⾏试压。
如果井⼝的压⼒级别等于或⼤于封井器的压⼒级别，环形试压时要按照其压⼒级别的70%进⾏试压（但最低不得低于1500psi），闸板按照压⼒级别进⾏试压3.1.12下放试压塞前将必须将油管四通闸门打开，试压期间保持油管四通闸门常开直到起出试压塞。
3.1.13如果使⽤试压杯试压，试压闸板时要⽐较套管抗内压强的80%、井⼝压⼒级别和封井器压⼒级别，取其中最⼩的压⼒进⾏试压；试压环形时，要⽐较套管抗内压强的80%、井⼝压⼒级别和环形压⼒级别的70%，取其中压⼒最⼩的进⾏试压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
____井井控___开井口试压程序
施工单位：__________ 工程监督中心工程部：___________
年月日
井口试压程序
1、检查套管头试压塞，要求连接紧密、外圈无损伤变形，密封圈完好，吊一根与闸板芯相匹配的钻杆接好试压塞，吊出补心将试压塞下至套管头卡瓦腔内，对角顶好四颗顶丝，打开套管头旁通孔。
2、试压车（泵）连接在压井管汇处。
3、打开压2、1#、2#闸门，关闭压3、压
4、3#，关上双闸板防喷器的下半封，清水试压达到设计试压值，合格后泄压。
4、打开3#平板阀，关闭4#液动阀，试压达到设计试压值，试压合格后泄压。
5、打开4#液动阀，关闭节2b、节6a试压达到设计试压值，试压合格后泄压。
打开下半封、关闭双闸板的上半封。
6、打开节2b、节3a、节6a，关闭节2a、节3b、节6b、试压达到设计试压值，试压合格后泄压。
7、打开2a、节3b、关闭节5、节7试压达到设计试压值，试压合格后泄压。
打开关闭的上半封，关闭环形防喷器，试压达到设计试压值，试压合格后泄压。
打开环形防喷器，倒转（卸扣）钻杆、并提出钻杆，将试压塞留在套管头卡瓦腔内。
8、关闭全封闸板，打开节5、节7，关闭节8、节9、节10，试压达到设计试压值，试压合格后泄压。
9、关闭1#闸门试压达到设计试压值，试压合格后泄压。
打开1#闸门，关闭2#闸门试压达到设计试压值，试压合格后泄压。
10、打开2#平板阀、打开压3、节9用堵头堵死放喷管线出口，试压达到设计试压值，试压合格后泄压。
11、依据设计各开井口要进行低压试压，试压值1—2Mpa，稳压3min，压降0为合格。
12、防喷器控制系统打开旁通阀，用21Mpa油压试压做一次可靠性试压。
13、试压结束后，打开全封，卸掉堵头，闸门恢复至1#、4#、节8、节9、节6b、节3b、压3、压4、手动节流阀处于关位，开液动阀处于3/8—1/2圈位置，其余全部处于开位。
下入钻杆、连接试压塞，松开顶丝并起出试压塞。
14、各闸门挂牌，并标明名称及开关位置。
15、试压规定按设计试压值及稳压时间，压降不超过0.5Mpa 为合格，试压听从指挥。
注意施工中的安全。
16、不允许从井口泄压。
17、为保证每个闸门都能按要求试压，要求试压工具使用试压泵或试压车，确保施工中的安全。
18、注：（1、套管坐挂后，不能用堵塞器，井口试压值按甲方批示要求试压。
2、如果井口装置有变动（比如无单闸板），试压程序可作适当调整。
）
节流压井管汇编号示意图
节流压井管汇闸板开关示意图
井控装置现场试压表
备注：
1、按《西北油田分公司油气钻井井控实施细则》执行；
2、试压压力套管不应超过套管抗内压强度的80%，环形防喷器封闭钻杆试验压力为额定工作压力的70%，其它设备及工具为额定工作压力。
3、放喷管线试压不低于10Mpa，井口装置要进行低压试压1～2 Mpa，稳压3min，压降为0 Mpa。
4、节流、压井管汇各闸门试压按《井口试压程序》进行。
