尼龙工业生产工艺
尼龙工艺流程
尼龙工艺流程尼龙制品在日常生活中比比皆是，尼龙后来在英语中成了“从煤、空气、水或其他物质合成的，具有耐磨性、类似蛋白质化学结构的所有聚酰胺的总称”。
生产尼龙的过程表示如下：1、干燥温度和方式包括原料的烘干方式、温度和时间。
原料的烘干主要采用烘箱或料斗式干燥机，研究发现，这两种烘干方式只能去除原料的表面水分，无法去除原料的内在水分，因此应改用真空转鼓干燥机来干燥。
真空干燥的优点在于其不仅能去除原料深层的水分，更能利用抽真空来提高干燥效率，防止原料氧化变黄。
干燥工艺宜采用0. 25MPa压力的蒸汽，干燥时间也可由以前的10 h减少到3 h，干燥温度可由以前的105℃降到100℃。
采用这种烘干工艺可将原料的含水率控制在0. 2%以下，也解决了以前原料在烘干过程中出现的降解和发黄现象，使材料保持了原有的柔韧度。
干燥设备和注塑机料筒之间一般不直接相连，干燥后的原料需要在中间料仓存放。
要特别注意是干燥后的原料在存放过程中的密封问题，如果存放过程中出现二次吸水，在生产中仍会产生气泡或中空现象。
2、注射方式通过大量实验得到较为理想的注塑工艺。
先把注射温度由以前的3段改为4段，1——4段的温度分别为: 270——275℃、280——285℃、285——290℃及280——285℃。
然后将注射速率也由以前的2级改为3级，1——3级的注射速率分别为35、60、50(相对值)，即注射方式由前期的由快到慢改为慢—快—慢。
3、喷嘴温度喷嘴温度应低于料筒温度，一般控制在280℃左右。
若喷嘴温度太高，制件会出现气孔或制件发黄，严重时制件易脆化;若喷嘴温度太低，熔体易凝固而将喷嘴堵死或凝料被注入喷嘴，制件发脆或熔接痕明显。
4、模具温度模具温度应控制在70——90℃。
若模具温度太高，冷却速率减小，从而延长成型周期，制件出现凹痕或气泡。
反之，冷却速率增大，易出现熔体流动结晶现象，制件发脆，熔接痕明显。
5、注塑压力在注塑生产中，注塑压力是一个关键因素。
尼龙板生产工艺流程
尼龙板生产工艺流程
一、原料采购:
通过供应商采购尼龙6粉、载体脂肪酸酐等原料。
原料要求纯度高,掺杂物少。
二、原料筛选:
对采购原料进行筛选,除去各种杂质,仅留下符合标准粒子规格的原料。
三、原料搅散:
将筛选好的原料按配方搅散均匀,形成流体状。
四、注射成型:
将搅散均匀的原料通过注射机注入模 cavity 中,进行高压注射成型。
五、模外固化:
注射成型后的模腔内留有一定时间,让尼龙生成初步结构,进行模外固化。
六、模内成型:
对模外固化后的板进行热处理,进一步促进尼龙分子交联聚合,形成整体结构。
七、 demolded:
待尼龙板在模内充分成型后,将模腔打开,取出成品尼龙板。
八、后处理:
对取出的尼ylon板进行表面polishing 磨光处理,提升物理外观效果。
经过检测合格的产品进行包装后送出。
以上就是尼龙板的基本生产工艺流程。
通过原料选购、注塑成型、模内成型等工艺,可以生产出规格统一的尼龙制品。
尼龙66生产工艺流程
尼龙66生产工艺流程
尼龙66是一种合成纤维，其主要成分为腈纶和二甲基丙烯酸
甲酯。
尼龙66的生产工艺流程包括原料准备、聚合反应、纺丝、加涤、织造和后处理等环节。
原料准备：尼龙66的原料主要为腈纶和二甲基丙烯酸甲酯。
首先需要对原料进行准备，包括加热、搅拌和过滤等操作，以确保原料的质量和纯度。
聚合反应：将腈纶和二甲基丙烯酸甲酯进行聚合反应，以形成尼龙66的聚合物。
在聚合反应中，将原料加入反应釜中，施
加高压和高温，通过加入催化剂和控制反应时间，使腈纶和二甲基丙烯酸甲酯分子间发生缩合反应，形成聚合物链。
纺丝：将聚合物熔融后，通过纺丝机将其抽丝成纤维。
纺丝机将熔融的聚合物通过纺丝口抽出，形成连续的纤维，纤维在纺丝过程中进行拉伸和冷却，使其具有一定的强度和形状。
加涤：将纺丝得到的尼龙66纤维进行加涤处理。
加涤主要是
通过热处理和拉伸等操作，使纤维进一步增强其强度和耐磨性，同时也可以调整纤维的形态和性能。
织造：将加涤处理后的尼龙66纤维进行织造，制成尼龙66织物。
织造的过程中，将纤维进行穿综、编织和上机等操作，形成不同结构和形状的织物。
后处理：对织造完成的尼龙66织物进行后处理。
后处理主要
包括染色、整理和定型等工艺，以使织物具有良好的色牢度、抗皱性和手感等性能。
总结起来，尼龙66的生产工艺流程包括原料准备、聚合反应、纺丝、加涤、织造和后处理等环节。
这些工艺环节的成功实施，对于生产出具有良好性能和品质的尼龙66产品至关重要。
尼龙制品生产工艺
尼龙制品生产工艺
尼龙制品生产工艺可分为以下几个步骤：
1. 原料准备：首先需要准备合适的尼龙原料，一般为尼龙树脂粒料。
根据具体产品的要求，选择合适的尼龙树脂类型和配方。
2. 高温熔融：将尼龙树脂粒料放入注塑机的料斗中，通过加热和搅拌，将尼龙树脂熔化成熔融状态。
注塑机通过加热元件和螺杆的旋转，将熔融的尼龙树脂推送到注射腔中。
3. 注射成型：注塑机中的注射腔由模具打开后，通过压力将熔融的尼龙树脂注入到模具中的空腔中，此过程为注射成型。
注射腔的形状和尺寸根据产品的要求进行设计。
4. 冷却固化：模具中的熔融尼龙树脂在注射成型后需要进行冷却固化，过程中需要控制冷却时间和温度，以确保尼龙制品的质量。
一般采用水冷却或空气冷却的方式进行冷却。
5. 脱模：当尼龙制品冷却固化后，模具打开，将成型后的尼龙制品取下，此过程为脱模。
脱模时需要注意操作的安全和避免产品损坏。
6. 修整加工：成型后的尼龙制品可能存在一些毛刺或不完整的地方，需要进行修整加工。
这一步主要包括去除毛刺、打磨、切割等操作。
7. 检验包装：经过修整加工后，对尼龙制品进行检验，确保产
品符合质量标准。
合格的尼龙制品进行包装，以便运输和销售。
总结：尼龙制品的生产工艺主要包括原料准备、高温熔融、注射成型、冷却固化、脱模、修整加工和检验包装等步骤。
这些步骤相互关联，需要进行精确控制，以确保尼龙制品的质量和性能。
尼龙管生产工艺

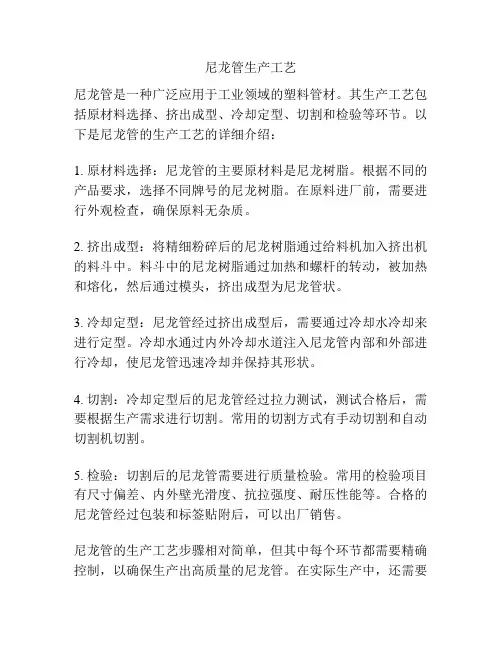

尼龙管生产工艺
尼龙管是一种广泛应用于工业领域的塑料管材。
其生产工艺包括原材料选择、挤出成型、冷却定型、切割和检验等环节。
以下是尼龙管的生产工艺的详细介绍：
1. 原材料选择：尼龙管的主要原材料是尼龙树脂。
根据不同的产品要求，选择不同牌号的尼龙树脂。
在原料进厂前，需要进行外观检查，确保原料无杂质。
2. 挤出成型：将精细粉碎后的尼龙树脂通过给料机加入挤出机的料斗中。
料斗中的尼龙树脂通过加热和螺杆的转动，被加热和熔化，然后通过模头，挤出成型为尼龙管状。
3. 冷却定型：尼龙管经过挤出成型后，需要通过冷却水冷却来进行定型。
冷却水通过内外冷却水道注入尼龙管内部和外部进行冷却，使尼龙管迅速冷却并保持其形状。
4. 切割：冷却定型后的尼龙管经过拉力测试，测试合格后，需要根据生产需求进行切割。
常用的切割方式有手动切割和自动切割机切割。
5. 检验：切割后的尼龙管需要进行质量检验。
常用的检验项目有尺寸偏差、内外壁光滑度、抗拉强度、耐压性能等。
合格的尼龙管经过包装和标签贴附后，可以出厂销售。
尼龙管的生产工艺步骤相对简单，但其中每个环节都需要精确控制，以确保生产出高质量的尼龙管。
在实际生产中，还需要
定期维护和保养设备，确保设备运转稳定和安全。
尼龙管作为一种高耐磨、高耐化学性能的管材，在机械制造、汽车制造、电子电器等领域得到了广泛的应用。
尼龙工艺流程

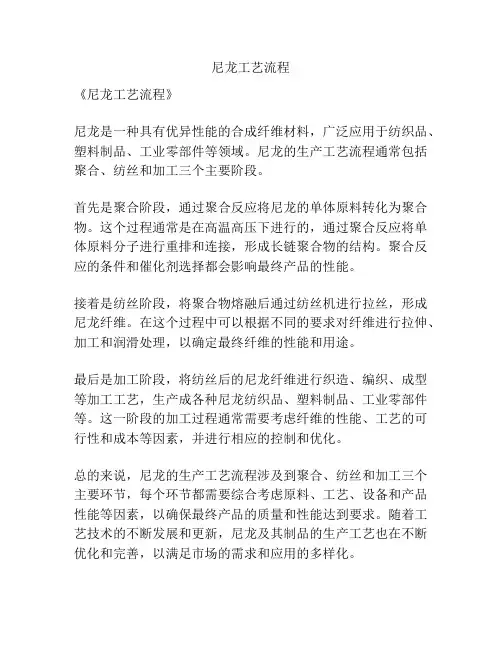

尼龙工艺流程
《尼龙工艺流程》
尼龙是一种具有优异性能的合成纤维材料，广泛应用于纺织品、塑料制品、工业零部件等领域。
尼龙的生产工艺流程通常包括聚合、纺丝和加工三个主要阶段。
首先是聚合阶段，通过聚合反应将尼龙的单体原料转化为聚合物。
这个过程通常是在高温高压下进行的，通过聚合反应将单体原料分子进行重排和连接，形成长链聚合物的结构。
聚合反应的条件和催化剂选择都会影响最终产品的性能。
接着是纺丝阶段，将聚合物熔融后通过纺丝机进行拉丝，形成尼龙纤维。
在这个过程中可以根据不同的要求对纤维进行拉伸、加工和润滑处理，以确定最终纤维的性能和用途。
最后是加工阶段，将纺丝后的尼龙纤维进行织造、编织、成型等加工工艺，生产成各种尼龙纺织品、塑料制品、工业零部件等。
这一阶段的加工过程通常需要考虑纤维的性能、工艺的可行性和成本等因素，并进行相应的控制和优化。
总的来说，尼龙的生产工艺流程涉及到聚合、纺丝和加工三个主要环节，每个环节都需要综合考虑原料、工艺、设备和产品性能等因素，以确保最终产品的质量和性能达到要求。
随着工艺技术的不断发展和更新，尼龙及其制品的生产工艺也在不断优化和完善，以满足市场的需求和应用的多样化。
生产工艺mc尼龙
生产工艺mc尼龙MC尼龙是一种具有高力学性能的工程塑料，具有优异的机械强度、热稳定性、耐化学腐蚀性和绝缘性等特点，被广泛应用于自动化设备、汽车工业、电子电器、医疗器械等领域。
MC尼龙的生产工艺主要包括原料准备、挤出成型、模具制作和产品加工四个主要步骤。
首先，原料准备是MC尼龙生产工艺的第一步。
MC尼龙的原料主要包括尼龙树脂、增强剂、填充剂和润滑剂等。
这些原料需要按照一定比例进行混合，并在一定温度下进行预干燥，以保证制品的质量和性能。
接下来是挤出成型工艺。
首先，将经过预干燥的原料颗粒加入到挤出机的料斗中，然后通过螺杆的旋转和机筒的加热，将原料加热熔化并混合均匀。
在熔化后的原料经过一段时间的热平衡后，被挤出机的螺杆推入挤出机的模头中，通过模头的模孔，将熔化的原料挤出成型。
挤出成型的原理是通过材料的加热熔化和模具的塑性变形使材料形成所需的形状和尺寸。
然后是模具制作。
模具制作是根据产品的形状和尺寸要求，制作出适合生产的模具。
模具通常由金属材料制成，模具上会有产品的凹凸形状和尺寸要求的花纹。
通过模具制作，可以保证产品在挤出成型过程中的精度和质量。
最后是产品加工。
在MC尼龙的生产过程中，产品加工可以分为冷却、切割、修整等多个环节。
首先，挤出成型后的产品需要经过冷却，以使其固化和稳定。
冷却的方法可以是通过喷水或者在冷却模具中进行冷却。
然后，通过切割机将产品按照一定的长度进行切割。
最后，通过修整机对产品的表面进行修整，以保证外观和质量。
总的来说，MC尼龙的生产工艺包括原料准备、挤出成型、模具制作和产品加工四个主要步骤。
这些工艺需要借助各种设备和技术，以确保产品的质量、性能和精度。
随着科技和工艺的不断进步，MC尼龙的生产工艺也在不断创新和改进，以满足不同行业对产品的需求。
尼龙生产工艺
尼龙生产工艺尼龙是一种常见的合成纤维材料，具有高强度、耐磨、耐腐蚀等特点，广泛应用于纺织、塑料、化工等领域。
下面将介绍尼龙的生产工艺。
尼龙的生产主要包括原料准备、聚合反应、纺丝成型、加工等步骤。
首先是原料准备。
尼龙的原料主要包括己内酰胺和聚氨酯酸。
己内酰胺是一种有机化合物，可通过与环状亚麻酸反应得到。
聚氨酯酸是一种含有尼龙成分的聚合物，其中的酸基可以与己内酰胺发生反应。
这些原料需要通过严格的计量、混合等步骤，以确保其成分和比例在一定范围内。
接下来是聚合反应。
聚合反应是尼龙生产过程的关键步骤，通过己内酰胺和聚氨酯酸发生缩聚反应，形成聚合物链。
这一反应需要在高温下进行，通常使用密闭的反应釜，并加入催化剂和其他辅助剂。
反应过程中，己内酰胺和聚氨酯酸的分子链将相互连接，形成聚合物链。
然后是纺丝成型。
在聚合反应完成后，聚合物链需要通过纺丝成型工艺转化为纤维。
通常，将聚合物熔化并通过细孔纺丝板，使其成为连续的纤维。
纺丝板上的细孔大小和形状决定了成型纤维的直径和形态。
纺丝过程中需要控制好温度、压力和拉伸速度等参数，以确保纤维的质量。
最后是加工。
纺丝得到的尼龙纤维通常是连续的，需要经过多道加工工艺进行分割和整理。
首先是拉伸加工，通过拉伸将纤维变细并增加其强度。
然后是热定型，将纤维在高温下进行热处理，使其形态固定。
最后是染色、整理等工序，以获得符合要求的尼龙纤维产品。
尼龙生产的主要问题之一是环境污染。
尼龙生产过程中会产生大量的废气、废水和废渣等污染物，对环境造成一定的影响。
因此，尼龙企业需要采取相应的环保措施，如净化废气、废水处理等，以降低环境污染程度。
总之，尼龙生产工艺包括原料准备、聚合反应、纺丝成型和加工等步骤。
尼龙具有高强度、耐磨、耐腐蚀等特点，广泛应用于纺织、塑料、化工等领域。
在尼龙生产过程中，环境污染是一个需要重视的问题，尼龙企业需要采取相应的措施来减少环境影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水下切片装置
切片特写
尼龙6切片的纺前准备
1 切片的萃取 目的：除去切片中大部分单体和低聚物，低分子物含量由10%降到1.5～2%。 萃取介质：热软水（可加入去氧剂水合肼H22·H2O）。 原理：水渗透到切片内部，低分子从切片中扩散出来溶解在热水中。
2 切片的干燥 干燥介质： 热氮气流（含氧量小于3）。
2 聚合温度 聚合温度↑→聚合反应速度↑→达到平衡所需的时间↓→平衡时单体含量↑
（主反应为放热反应）→热裂解↑（聚酰胺水解为吸热反应）→聚合物平均分 子量↓ 管上段：260～270℃，升温开环和排水，吸热反应； 管中段：260℃，链增长，放热反应，但反应自由能变化很小； 管下段：230～250℃，链平衡，放热反应。
反应前期温度高，有利于加快聚合反应速度；反应后期温度低，有利于
分子量提高、低分子含量减少；温度低于280～285℃ 。
3 聚合时间 反应达到平衡时间由反应温度、开环剂用量、分子量稳定剂用量决定；
聚合反应后期，随着聚合时间的延长，分子量分布均匀。 4 防氧化作用
正常生产时靠不断进料中的水分蒸发和连续滴水来使管内保持正压。 某种原因停止进料或开停车，通入氮气保护 。
为防止己二胺（沸点196℃）挥发, 反应初期压力选择1.76 左右；单体 初步缩聚成预聚体后, 须除去反应体系中的水, 提高聚合物的相对分子质 量 。 所以反应中后期降至常压乃至负压进行缩聚 。
2 盐处理
精制尼龙66盐
盐溶解槽 (55℃,50%)
活性炭 处理槽
活性炭 过滤器
第一中 间槽
精制 盐槽
聚合工 序供料
工艺质量标准: 高纯水电导率小于0.5μs； 2含量小于0.02μ； 含量小于0.01μ； 精制盐溶液浓度50%±0.2% ； 小于等于0.1×10-3，值7.5~8； 温度50℃
尼龙66连续缩聚工序流程图 2
1 计量槽; 2 第二中间槽; 3 过滤器; 4 预热器(90℃); 5 浓缩槽(120℃,29.4,70%); 6 第一,二预热器 (214℃); 7 反应器(245℃,1.71); 8 减压器(280℃,常压); 9 前聚合器; 10 后聚合器(280℃,负压)
工业生产工艺
尼龙6切片
尼龙66粒子
尼龙6生产工艺
公司
聚合方法 常压连续法
尼龙6聚合工艺比较 工艺特点
应用生产
1个聚合管，常压操作控制，生 民用丝 产高粘度2.7，聚合时间：20-22h， 回收系统采用三效蒸发提浓。
二段法
2个聚合管，加压与减压操作， 工业用丝 控制，生产最高粘度3.5，聚合时 间：13-14h，回收系统采用二效 蒸发，聚合分子量均匀。
干燥后切片含水率小于0.05%，干燥温度低于135℃。
聚合物（单体和低聚物）→纺丝毛丝→经不起拉伸→强度↓
101型萃取锅示意图
型连续萃取流程简图
1 切片输送料斗; 2 切片贮罐; 3 连续萃 取塔; 4 水泵; 5 加热器; 6切片出料阀; 7 切片输送泵; 8 分离器; 9 回水罐分离 器; 10 切片旋风分离器
聚合工艺控制
1 投料比 开环剂：蒸馏水或无离子水=3%己内酰胺
开环反应以水为引发剂，水解先生成氨基己酸 分子量稳定剂：己二酸=0.15～0.4%己内酰胺；醋酸=0.025～0.13%己内酰胺
作用： 封闭端基，控制链增长，保证熔体粘度稳定。 分子量稳定剂加的越多，聚合物平均分子量越低。
催化剂：尼龙66盐或ω-氨基己酸=2%己内酰胺 催化剂↑→反应速度↑→聚合周期↓→产物的熔点↓、强度↓
当今最佳6生产工艺为管连续水解聚合，带有连续 式的回收系统，为达到纺丝要求的聚合体，采用了新型 聚合管，增加了加压前聚合，减压后聚合生产工艺，这 一新技术解决了聚合物在聚合管内径向温差和速度差的 问题，且投资费用和操作费用都大幅度降低。
连续聚合生产流程
1 己内酰胺投料器; 2 熔融锅; 3,6,10,14,17,20,21,22,28,31,34,36 输送泵; 4,7,15 过滤器; 5 熔体贮 槽; 8 熔体罐; 9 2调配器; 11,23,26,32,35 热交换器; 12 中间罐; 13 调制计量罐; 16 高位贮槽; 18,19 去离子水加入槽; 24 聚合管; 25 分馏柱; 27 冷凝水受槽; 29 铸带切粒机; 30 联苯贮槽; 37 水循环槽
主要纺丝工艺条件
间歇缩聚 、 固相缩聚纺丝拉伸卷绕生产技术 1 间歇缩聚工艺
1 溶解槽(50℃,50%); 2,3,5 过滤器; 4 贮槽; 6 浓缩槽(150℃,0.2,80%;160℃,0.5); 7 热交换器; 8 A聚合釜(1.71); 9 B聚合釜; 10 铸带切粒机
间歇缩聚生产切片流程图
间歇式高压釜法 工艺灵活，可生产6和66，但已 小批量、多品
内酰胺损耗比连续生产法高1.5% 种工程塑料级用高纯N2，粘度可从2.5增到4 薄膜、塑料级 以上，工艺要求，设备造价高。 高粘度切片
多段连续聚合
聚合时间短，聚合物粘度高，工 高粘度的帘子 艺独特，但设备复杂，生产成本 线 高，检修期长，影响推广应用。
己内酰胺生产工艺路线 1 合成方法
苯加氢-环己烷氧化法、苯酚法、甲苯法、硝基环己烷法、己二腈法
苯加氢-环己烷氧化法合成路线 2 己内酰胺的精制
精制过程包括萃取和精馏两部分。粗己内酰胺用三氯乙烯或苯进行逆流连 续萃取提纯后，进入精馏塔，除去高沸物。从精馏塔顶蒸出纯己内酰胺，纯度 达99.5%以上，高沸物从塔底排出。
2 湿切片固相缩聚 原理： 在固相聚合器内往湿切片中通入约 170℃热纯氮气(氧气含量小于3μ)，
逆向与切片接触加热, 进一步使切片脱水缩聚, 提高相对粘度, 提高平均 相对分子质量 。
尼龙6 工业丝生产设备
尼龙6 短纤生产线
尼龙66工业丝生产工艺
尼龙66聚合反应机理 1 己二酸和己二胺反应中和成盐
2 尼龙66盐在210-280℃进行聚合
连续缩聚直接纺丝拉伸卷绕联合生产技术
1 缩聚工艺 反应温度
初始温度控制在214℃左右（至少比尼龙66盐的熔点高10℃）。反应过 程中为了提高分子活化能，加快反应速度温度逐渐升高到后期的280℃左 右（高于聚合物熔点15℃）。 反应压力
