120万吨尼龙66生产工艺流程
尼龙面料生产流程
尼龙面料生产流程全文共四篇示例，供读者参考第一篇示例：尼龙面料是一种常见的合成纤维面料，具有很好的弹性和耐磨性，被广泛用于服装、鞋类、行李箱等领域。
尼龙面料的生产过程经历了纺丝、织造、印花、染色等多个环节。
下面将详细介绍尼龙面料的生产流程。
一、纺丝阶段1. 原料准备尼龙面料的主要原料是聚酰胺树脂，通过将聚酰胺树脂和其他辅料进行混合、溶解，形成液态纺丝料。
2. 熔融纺丝将液态纺丝料加热至一定温度，使其融化成为熔体，然后通过纺丝机器的喷丝孔，将熔体喷射出来，形成纤维。
3. 拉伸和冷却新形成的纤维会在拉伸机上被拉伸，增强其拉伸性能和强度，然后通过冷却装置固化成型。
4. 切断经过冷却后的尼龙丝条，再进行切断，获得一定长度的纤维。
二、织造阶段1. 织布筛选经过纺丝后的尼龙纤维通过筛选，选取合适的纤维进行织造。
2. 织造将尼龙纤维经过织布机，交织成面料，并根据需要选择不同的编织方式，如平纹、斜纹等。
3. 成品检验织造完成后，需要对成品进行检验，检查表面平整度、密度、缺陷等情况，并不合格品进行处理。
三、染色阶段1. 预处理将尼龙面料进行预处理，去除掉表面的污物、油污等，以便后续的染色工艺。
2. 染色经过预处理后的尼龙面料放入染缸中，加入染料，进行染色处理。
通过调整温度、时间、染料的配比等参数，实现尼龙面料的染色。
3. 定色染色完成后，需要将染色剂与纤维分子间的结合牢固，使染料不易脱落。
这个过程就是定色。
四、印花阶段1. 设计根据客户的需求和市场趋势，设计出不同的图案。
2. 印花将设计好的图案通过印花机，印在尼龙面料上。
3. 烘干印花完成后，需要通过烘干处理，使印花图案更牢固。
五、后整理阶段1. 整理将经过染色、印花等处理的尼龙面料送到整理车间，进行整理工序，包括烫平、修边、剪毛、洗涤等。
2. 包装经过整理后的尼龙面料，进行最后的包装，便于运输、销售。
总结：尼龙面料的生产流程经过多个环节，包括纺丝、织造、染色、印花和后整理。
120万吨尼龙66生产工艺流程
工艺参数的选择
（1）工艺关键点控制 熔融态聚合物进料量的控制双螺杆要求其进料量必须精确稳定可调,经过多次技术交 流,最终选定使用具有计量功能的齿轮泵配套变频电动机,利用电位器来调节齿轮泵转 速,以稳定控制齿轮泵出料量。在线改性生产聚合单元与螺杆单元相互关联,螺杆产量 的变动势必影响整个连续聚合生产线,一旦出现工艺波动,其所需调整时间长,质量稳定 慢。因此经连续聚合反应的高温熔融态聚合物必须连续不断地向下游工序输送,不能 滞留,多余的聚合物必须合理分流。故需要设计安装2台计量泵,增加2台三通阀和相应 跨线,以实现同时或分别向螺杆和水下切粒机供料。通过以上设计,螺杆进料量处于受 控状态,可根据生产计划及时调节,并确保连续聚合生产线稳定可靠。计量泵转速-螺杆 进料量-螺杆转速-螺杆产量之间紧密关联,通过计量泵转速可以确定螺杆进料量,通过 进料量可以确定螺杆转速、助剂的计量和喂入速度,从而确定后序切粒机的转速和最 终的改性产量。经过摸索得到下表所列的计量泵转速-螺杆进料量-螺杆转速-螺杆产量 关联据。
(2) 螺杆各区段加工温度的控制 传统改性螺杆温度靠电加热和循环冷却水冷却来控制,在线改性螺杆挤出机也采 用循环冷却水进行冷却。但在线改性螺杆原料为熔融态聚合物,其温度高,在生产 中螺杆温度控制十分困难,经常造成温度太高,引起连锁停车。为了降低温度,将循 环冷却水(30e左右)改造为温度较低的冷冻水(7e左右)进行冷却,经改造后螺杆各 段温度控制稳定,产品不会再因温度超高而氧化发黄。由于产品特性不同,温度控 制也不尽相同。经过反复试验,对2730G产品生产过程中螺杆各加热区的温度控 制如下表所示。
(3) 助剂的计量与添加 尼龙66在线改性生产依托连续聚合工艺,为生产出品质优良、性能优越的产品,在
理论上要根据助剂类别性质不同,在连续聚合生产的不同时机、不同加工阶段引入。 对于不影响聚合反应的部分助剂,可在连续聚合过程中直接添加;对于其它所需助剂,要
尼龙66合成工艺学
目录
一 尼龙66简介 二 尼龙66发展史及现状 三 尼龙66反应原理 四 尼龙66盐水溶液缩聚工艺路线 的选择 五 尼龙66的工艺流程 六 尼龙66应用
二.尼龙66发展史及现状
1930年，卡罗瑟斯用乙二醇和癸二酸缩合 制取聚酯 1935年初，卡罗瑟斯用戊二胺和癸二酸合 成聚酰胺（即聚酰胺510），还不适宜于商 品生产。 紧接着，卡罗瑟斯又选择了己二胺和己二 酸进行缩聚反应，终于在1935年2月28 日 合成出聚酰胺66。
3.机械设备 列车客车的门把手、货车的制动器接 合盘等可用PA66制作。其它如绝缘垫圈、 挡板座、船舶上的涡轮、螺旋桨轴、螺旋 推进器、滑动轴承等也可以用PA66制作。 高抗冲击性尼龙66还可制作管钳、塑 料模具、无线电控制车身等。未增强级尼 龙66通常用于制造低蠕变、无腐蚀的螺母、 螺栓、螺钉、喷嘴等；增强级尼龙66用于 生产链条、传送带、扇叶、齿轮、叶轮和 脚手架固定脚扣等。
尼龙66盐水溶液缩聚时的反应热
含水比率，H2Omol/mol
△H, kJ/mol
9.54
1.00
3.05Βιβλιοθήκη 6.2322.326.1
目录
一 尼龙66简介 二 尼龙66发展史及现状 三 尼龙66反应原理 四 尼龙66盐水溶液缩聚工艺路 线的选择 五 尼龙66的工艺流程 六 尼龙66应用
第二次世界大战爆发直到1945年:尼龙工业 被转向军工产品。 最初十年间产量增加25倍，1964年占合成 纤维的一半以上。 至今聚酰胺纤维的产量虽说总产量已不如 聚酯纤维多，但仍是三大合成纤维之一。
三.尼龙66生产现状
2002年~2007年, 我国尼龙产量的年均增长 率达到13. 3%, 尼龙66盐表观消费量年均增 长率为6. 8%。2006年尼龙66切片表观消费 量达到24万t, 其中进口约12万t。2007年进口 约20万t。
一步法熔体直纺高强度尼龙66工业丝工艺研究

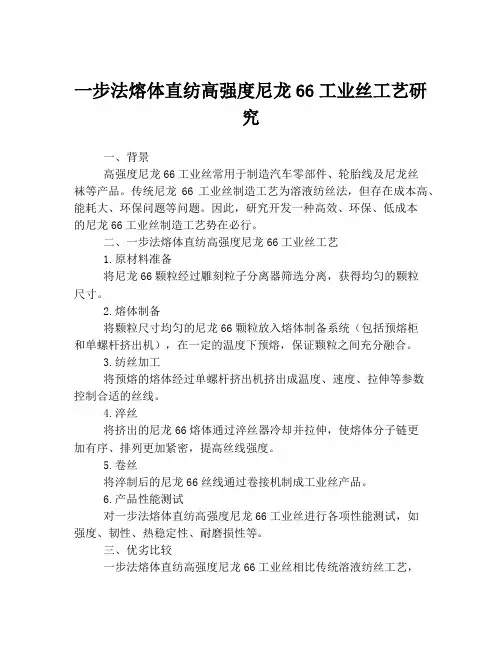

一步法熔体直纺高强度尼龙66工业丝工艺研究一、背景高强度尼龙66工业丝常用于制造汽车零部件、轮胎线及尼龙丝袜等产品。
传统尼龙66工业丝制造工艺为溶液纺丝法，但存在成本高、能耗大、环保问题等问题。
因此，研究开发一种高效、环保、低成本的尼龙66工业丝制造工艺势在必行。
二、一步法熔体直纺高强度尼龙66工业丝工艺1.原材料准备将尼龙66颗粒经过雕刻粒子分离器筛选分离，获得均匀的颗粒尺寸。
2.熔体制备将颗粒尺寸均匀的尼龙66颗粒放入熔体制备系统（包括预熔柜和单螺杆挤出机），在一定的温度下预熔，保证颗粒之间充分融合。
3.纺丝加工将预熔的熔体经过单螺杆挤出机挤出成温度、速度、拉伸等参数控制合适的丝线。
4.淬丝将挤出的尼龙66熔体通过淬丝器冷却并拉伸，使熔体分子链更加有序、排列更加紧密，提高丝线强度。
5.卷丝将淬制后的尼龙66丝线通过卷接机制成工业丝产品。
6.产品性能测试对一步法熔体直纺高强度尼龙66工业丝进行各项性能测试，如强度、韧性、热稳定性、耐磨损性等。
三、优劣比较一步法熔体直纺高强度尼龙66工业丝相比传统溶液纺丝工艺，具有以下优势：1. 成本低：采用颗粒尺寸均一的原材料，减少了粒子分散不均、拉丝断裂等问题，降低了产品成本。
2. 环保节能：该工艺中生产过程中不需要使用溶剂，与传统溶液纺丝工艺相比，具有更好的环保性。
3. 高效率：该工艺中不仅生产效率高，产品质量也更加稳定，且能够生产出颗粒尺寸更加均一的工业丝。
4. 产品品质好：该工艺生产出的尼龙66工业丝，强度、韧性、热稳定性、耐磨损性等方面的性能比溶液纺丝工艺更佳。
四、总结一步法熔体直纺高强度尼龙66工业丝工艺是一种高效、低成本、环保的新型制造工艺。
它采用高品质的尼龙66颗粒原材料，通过熔体制备、纺丝加工、淬丝和卷丝等环节制成高品质丝线。
该工艺不仅提高了工业丝的性能，而且降低了生产成本，广泛应用于汽车、轮胎、纺织等领域。
尼龙66合成工艺学
（2）间歇聚合工艺流程
间歇缩聚的主要设备是高压釜。
通常把尼龙66盐配成50%～60%的水溶液，浓度高，反应速 度快，但浓度太高在输送或贮存过程中会结晶。把配好66盐水溶 液加人反应釜，同时，还要加人分子量调节剂(一般为乙酸，也 可为己二酸)，用量根据所需尼龙66分子量大小而定。 釜内温度一般控制在230℃左右，压力1.7～1.8MPa,保压时 间2h左右进行预缩聚使生成低分子量的聚合体。保压时间不能 太长，否则，会出现脱羟现象。 然后，逐步泄压，排出水蒸气，随着水分不断排出，温度逐 步提高、压力逐步下降，从1.8 MPa下降到一定压力时，抽真空 使压力达到0.1MPa左右，保持45min，温度控制在280℃以下， 防止热降解，排出水分进行最后缩聚。 缩聚反应完成后，将物料压出、铸带、切粒、干燥，得到尼 龙66树脂。
连续缩聚工艺流程图
连续聚合工艺是先将盐储槽内质量分数为50%的 尼龙66盐液分批送入计量槽, 并在计量槽中根据生 产的产品情况加入不同的添加剂, 经过搅拌混合的尼 龙66盐液靠自重分批流入第二中间槽, 再由盐供给 泵通过盐过滤器、盐预热器连续地供给浓缩槽, 通 过蛇管间接加热, 除去部分水分, 把盐液质量分数提 高到70%。反应器供给泵将浓缩后的盐液送出, 经第 一、第二盐预热器进入反应器, 在1. 72MPa的压力 下初步缩聚出反应器的预聚物, 用输送泵连续送至闪 蒸器, 在闪蒸器内物料的压力逐步降至常压, 以使聚 合物中水分迅速分离出来。
四.尼龙66盐水溶液缩聚工艺路线的选择
现今尼龙-66的生产，皆采用尼龙-66盐在水溶液中进行缩聚的 工艺路线，原因有如下两个： （1）aAa+bBb a (AB)n b型反应中，若要获得高 分子量产物，反应是两种单体必须是等摩尔量的。若利用己二酸 和己二胺生成的尼龙-66盐作为缩聚的原料，则可满足此要求。 （2）工业生产条件下，尼龙-66盐先在加压的水溶液中反应，可 防止己二胺挥发而损失，不影响但体量等摩尔比。待缩聚进行了 一段时间生成酰胺键的齐聚物后，再行升温及真空脱水进行后缩 聚，已获得高分子量产物。
尼龙66工业丝生产工艺技术及温度的影响
尼龙66工业丝生产工艺技术及温度的影响尼龙6和尼龙66，但由于分子立体结构不同，分子问形成氢键和取得高结晶度的能力不同，从而使两者在物理性能上呈现一定的差异，尼龙66的某些性能优于尼龙6。
本文前半部分概述了国内尼龙66工业丝的不同生产工艺技术，后半部分叙述了温度对尼龙66工艺的影响。
国内生产尼龙66工业丝有两种不同的工艺技术：连续缩聚直接纺丝拉伸卷绕联合生产技术；问歇缩聚、固相缩聚纺丝拉伸卷绕生产技术。
l 连续缩聚生产技术1，1 缩聚工艺a，反应温度：尼龙66盐的缩聚反应实际是在熔融状态下进行，因此反应的初始温度至少比尼龙66盐的熔点高10C，宜控制在214|C左右，反应过程中为了提高分子活化能，加快反应速度，温度逐渐升高到后期的280℃左右，即高于聚合物熔点15 C左右。
b．反应压力：单体己二胺的沸点较低(196℃)，为防止己二胺的挥发，反应初期压力选择1.76 MPa 左右。
随着反应的进行，单体初步缩聚成预聚体后，除去反应体系中的水，进一步提高聚合物的相对分子质量。
所以反应中后期降至常压乃至负压进行缩聚。
1．2 盐处理在盐溶解槽内把固体尼龙66盐溶解于55℃的高纯水中制成5O 的溶液，送往活性炭处理槽，吸附溶液中可溶性杂质，然后经活性炭过滤器循环过滤除去活性炭，制得的精尼龙66盐溶液送往第一中间槽，进一步对盐液质量确认后送往精制盐槽内向聚合工序供料。
有关工艺质量标准如下：高纯水电导率小于0．5 s，SiO2含量小于0，02ug／g，Fe含量小于0．O1ug／g；精制盐溶液浓度50 ±0，2 、UV 值≤0．1×10 ，pH 值7．5～8，温度50℃。
1．3 尼龙66盐缩聚尼龙66盐缩聚工艺流程见图1图1 尼龙66连续缩聚工序流程图 Flow sheet of nylon66 continuous condensation polymerization1．计量槽(Dosing vessel)；2．第二中间槽(【intermediary tank)；3．过滤器(Ft Lter)；4预热器(Reheater)；5浓缩槽(ConoentraTor)；6 第一．二预热器(reheater)；7 反应器(Reactor)I8．减压器(Reducer)；9 前聚合器(Front polymeriser)：10 后聚合器(After polymeriser)50% 的精制盐溶液在计量槽内分批计量后，加入一定量的反应催化剂次磷酸钠，原丝的热稳定剂醋酸铜(21 6ug／g)、碘化钾(159．6ug／g)。
尼龙66工业丝生产工艺技术
第22卷 第4期合 成 纤 维 工 业 V o l.22 N o .4 1999年8月 CH I NA SYN TH ET I C F I BER I NDU STR Y A ug . 1999 收稿日期:1998211211;修改稿收到日期:1999203225。
作者简介:谭光营,42岁,工程师。
一直从事尼龙帘子布的生产技术工作,已发表论文6篇。
尼龙66工业丝生产工艺技术谭光营(中国神马集团公司,河南,467000)摘 要:阐述了尼龙66缩聚反应的主要特征及缩聚工艺;较详细地介绍了国内尼龙66工业丝的连续缩聚、直接纺丝拉伸卷绕和间歇缩聚、固相缩聚、间接纺丝拉伸卷绕两种不同生产工艺技术。
主题词:聚己二酰己二胺纤维 工业丝 缩聚 纺丝 尼龙帘子布具有其强力高、耐疲劳及耐冲击性好,与橡胶粘结牢固等优良性能,目前在帘子布中占据主要地位。
据估计,2000～2030年,我国的帘子布仍以尼龙为主。
尼龙帘子布又分为尼龙6和尼龙66,但由于分子立体结构不同,分子间形成氢键和取得高结晶度的能力不同,从而使两者在物理性能上呈现一定的差异,尼龙66的某些性能优于尼龙6。
本文概述了国内尼龙66工业丝的不同生产工艺技术。
国内生产尼龙66工业丝有两种不同的工艺技术:连续缩聚直接纺丝拉伸卷绕联合生产技术;间歇缩聚、固相缩聚纺丝拉伸卷绕生产技术。
1 连续缩聚生产技术1.1 缩聚工艺a .反应温度:尼龙66盐的缩聚反应实际是在熔融状态下进行,因此反应的初始温度至少比尼龙66盐的熔点高10℃,宜控制在214℃左右,反应过程中为了提高分子活化能,加快反应速度,温度逐渐升高到后期的280℃左右,即高于聚合物熔点15℃左右。
b .反应压力:单体己二胺的沸点较低(196℃),为防止己二胺的挥发,反应初期压力选择1.76M Pa 左右。
随着反应的进行,单体初步缩聚成预聚体后,除去反应体系中的水,进一步提高聚合物的相对分子质量。
所以反应中后期降至常压乃至负压进行缩聚。
120万吨尼龙66生产工艺流程课件
尼龙66盐的制备 以己二酸和二元胺合成缩聚时，一般是把己二胺和己二酸制成尼龙66盐，然后再 进行缩聚反应。成盐化学反应式如下： HOOC(CH2)COOH+H2N(CH2)6NH2→ -OOC(CH2)4COO-.H3+N(CH2)6NH3+ 制备尼龙66盐时，分别把己二胺和己二酸酰配成溶液，然后再混合中和成尼龙 66盐溶液。主要有水溶液法和溶剂结晶法。水溶液法是将己二胺和己二酸分别配 成水溶液，直接用于缩聚反应生产尼龙66树脂，是最理想的工艺。水溶液法的特 点是不采用甲醇等溶剂，方便易行，安全可靠，工艺流程短，成本低。溶液结晶 法是以甲醇或乙醇为溶剂，经中和、结晶、离心分离、洗涤，制得固体尼龙66盐。 溶剂结晶法的特点是运输方便、灵活，产品质量好，但对温度、湿度、光和氧敏 感性较强，在缩聚反应中要重新加水溶解。 原料的纯度、结晶温度、机械损失、溶剂浓度和用量等都对尼龙66盐的收率和 质量产生影响。另外残存于己二胺中的1，2-二胺基环己烷、1-氨基甲基环戊烷、 氨基己腈等杂质，可影响尼龙66的稳定性。
120万吨尼龙66生产工艺流程
工艺路线的选择
国内生产尼龙66主要有两种不同的工艺技术: 连续缩聚生产技术; 间 歇缩聚生产技术。本次课程设计主要阐述尼龙-66的连续聚合生产工 艺。
尼龙-66盐的简介 尼龙-66盐是己二酸己二胺盐的俗称，分子式：C12H26O4N2，分子量262.35, 结构式：[+H3N(CH2)6NH3+ -OOC(CH2)4COO-]。尼龙-66盐是无臭、无腐蚀、 略带氨味的白色或微黄色宝石状单斜晶系结晶。室温下，干燥或溶液中的尼龙-66 盐比较稳定，但温度高于200℃时，会发生聚合反应。 尼龙-66盐的主要物理性质 熔点，℃ 193～197 生成热，J/kg· K 3.169×10 折射率，nD(30℃) 1.429～1.583(50%水溶液) 水中溶解率，g/ml，50℃ 54.00 升华温度，℃ 78 密度，g/cm3 1.201 尼龙-66盐在水中的溶解度很大。且随着温度上升而增大，其溶解度cs 与温度 的关系可描述为：cs =-376.3286+1.9224T-0.001149T2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尼龙66是由己二胺和己二酸进行缩聚制得的。在工业生 产中，为了保证己二胺和己二酸等物质的量比进行缩聚 反应，一般制成尼龙66盐后再进行缩聚反应。
工艺参数的选择
（1）工艺关键点控制 熔融态聚合物进料量的控制双螺杆要求其进料量必须精确稳定可调,经过多次技术交 流,最终选定使用具有计量功能的齿轮泵配套变频电动机,利用电位器来调节齿轮泵转 速,以稳定控制齿轮泵出料量。在线改性生产聚合单元与螺杆单元相互关联,螺杆产量 的变动势必影响整个连续聚合生产线,一旦出现工艺波动,其所需调整时间长,质量稳定 慢。因此经连续聚合反应的高温熔融态聚合物必须连续不断地向下游工序输送,不能 滞留,多余的聚合物必须合理分流。故需要设计安装2台计量泵,增加2台三通阀和相应 跨线,以实现同时或分别向螺杆和水下切粒机供料。通过以上设计,螺杆进料量处于受 控状态,可根据生产计划及时调节,并确保连续聚合生产线稳定可靠。计量泵转速-螺杆 进料量-螺杆转速-螺杆产量之间紧密关联,通过计量泵转速可以确定螺杆进料量,通过 进料量可以确定螺杆转速、助剂的计量和喂入速度,从而确定后序切粒机的转速和最 终的改性产量。经过摸索得到下表所列的计量泵转速-螺杆进料量-螺杆转速-螺杆产量 关联据。
(3) 助剂的计量与添加 尼龙66在线改性生产依托连续聚合工艺,为生产出品质优良、性能优越的产品,在 理论上要根据助剂类别性质不同,在连续聚合生产的不同时机、不同加工阶段引入。 对于不影响聚合反应的部分助剂,可在连续聚合过程中直接添加;对于其它所需助剂,要 视加入后是否分解、能否达到改性作用等具体情况选择不同时机加入。为了解决添加 量问题,选用了4台不同量程的计量秤进行试验,需要与聚合物分散性混合的助剂在螺 杆混合段喂入,以保证助剂性能稳定;需要剪切性混合的助剂在螺杆剪切段喂入,以便使 助剂能受到充分剪切混合,达到改性的目的,提高改性产品的性能指标。 (4) 螺杆开、停车控制生产过程中因螺杆故障紧急停止时,连续聚合生产线提供的熔融 态聚合物仍会由计量泵不断地供给螺杆,造成螺杆冒料,清理困难,且物料损失较大。因 此要在螺杆进口管线上增设熔断阀,并与螺杆开、停联锁。螺杆正常运转时,熔断阀处 于关闭状态,物料可顺利进入螺杆;当螺杆停止时,熔断阀连锁断开,物料被排出而不再 进入螺杆。
尼龙66盐的制备 以己二酸和二元胺合成缩聚时，一般是把己二胺和己二酸制成尼龙66盐，然后再 进行缩聚反应。成盐化学反应式如下： HOOC(CH2)COOH+H2N(CH2)6NH2→ -OOC(CH2)4COO-.H3+N(CH2)6NH3+ 制备尼龙66盐时，分别把己二胺和己二酸酰配成溶液，然后再混合中和成尼龙 66盐溶液。主要有水溶液法和溶剂结晶法。水溶液法是将己二胺和己二酸分别配 成水溶液，直接用于缩聚反应生产尼龙66树脂，是最理想的工艺。水溶液法的特 点是不采用甲醇等溶剂，方便易行，安全可靠，工艺流程短，成本低。溶液结晶 法是以甲醇或乙醇为溶剂，经中和、结晶、离心分离、洗涤，制得固体尼龙66盐。 溶剂结晶法的特点是运输方便、灵活，产品质量好，但对温度、湿度、光和氧敏 感性较强，在缩聚反应中要重新加水溶解。 原料的纯度、结晶温度、机械损失、溶剂浓度和用量等都对尼龙66盐的收率和 质量产生影响。另外残存于己二胺中的1，2-二胺基环己烷、1-氨基甲基环戊烷、 氨基己腈等杂质，可影响尼龙66的稳定性。
120万吨尼龙66生产工艺流程
工艺路线的选择
国内生产尼龙66主要有两种不同的工艺技术: 连续缩聚生产技术; 间 歇缩聚生产技术。本次课程设计主要阐述尼龙-66的连续聚合生产工 艺。
尼龙-66盐的简介 尼龙-66盐是己二酸己二胺盐的俗称，分子式：C12H26O4N2，分子量262.35, 结构式：[+H3N(CH2)6NH3+ -OOC(CH2)4COO-]。尼龙-66盐是无臭、无腐蚀、 略带氨味的白色或微黄色宝石状单斜晶系结晶。室温下，干燥或溶液中的尼龙-66 盐比较稳定，但温度高于200℃时，会发生聚合反应。 尼龙-66盐的主要物理性质 熔点，℃ 193～197 生成热，J/kg· K 3.169×10 折射率，nD(30℃) 1.429～1.583(50%水溶液) 水中溶解率，g/ml，50℃ 54.00 升华温度，℃ 78 密度，g/cm3 1.201 尼龙-66盐在水中的溶解度很大。且随着温度上升而增大，其溶解度cs 与温度 的关系可描述为：cs =-376.3286+1.9224T-0.001149T2
(2) 螺杆各区段加工温度的控制 传统改性螺杆温度靠电加热和循环冷却水冷却来控制,在线改性螺杆挤出机也采 用循环冷却水进行冷却。但在线改性螺杆原料为熔融态聚合物,其温度高,在生产 中螺杆温度控制十分困难,经常造成温度太高,引起连锁停车。为了降低温度,将循 环冷却水(30e左右)改造为温度较低的冷冻水(7e左右)进行冷却,经改造后螺杆各 段温度控制稳定,产品不会再因温度超高而氧化发黄。由于产品特性不同,温度控 制也不尽相同。经过反复试验,对2730G产品生产过程中螺杆各加热区的温度控 制如下表所示。
尼龙-66的性能参数
尼龙66的制备工艺
尼龙66是由己二胺和己二酸进行缩聚制得的。在 工业生产中，为了保证己二胺和己二酸等物质的 量比进行缩聚反应，般制成尼龙66盐后再进行 缩聚反应。
尼龙66的生产工艺
尼龙“连续聚合工艺 由图1尼龙66连续缩聚工艺可知，蒸发器用蒸汽加热，浓缩盐液，蒸 发水分，将尼龙66盐水溶液质量分数由50%提高到70%以上。预热器是 两个列管式换热器，将盐液由150℃预热到起始反应温度210℃。 反应器分为三段，第一、第二段主要是进一步蒸发水分，提高温度，在 第三段进行缩聚反应，由于在此阶段所得的聚合物聚合度约20，还需要 进一步反应，所以反应器内的反应又称为预缩聚。闪蒸器内有由细突然 变粗的蛇管。人口压力为2 MPa，出口压力为常压，物料通过闪蒸器后， 由于压力迅速降为常压，温度高达280℃的水迅速汽化，同时压力能转变 为动能，使物料与水的混合物高速进人旋风分离器，物料与水分离，物 料进人后聚合器。后聚合器内有螺旋推进器，物料在螺旋推进器的叶片 上形成只有几毫米厚的薄膜，便于迅速脱去水分子，使聚合物相对分子 质量达到工艺要求，完成缩聚反应。
