工程制图和识图1
《工程制图与识图》课程标准
《工程制图与识图》课程标准一、课程性质与任务工程制图与识图课程是畜牧工程技术专业的专业基础课，本课程设置的目的是培养学生的空间想象能力和思维能力，进而培养学生的识读和绘制图样的能力，为提高学生素质、形成综合职业能力和继续学习打下基础。
通过本课程学习可以使学生掌握基本视图、绘图技巧，熟练绘制工程图纸。
具备独立运用AutoCAD设计和制作工程图的能力。
达到专业绘图员等专业岗位的综合素质。
本课程的知识和技能都是在行业、企业充分调研的基础上，基于职业岗位（群）的任职要求，参照相关的职业资格标准，重新进行了整合，教学内容充分体现了高等职业教育的实践性、职业性、开放性。
二、课程教学目标（一）知识目标:1.掌握工程制图的基本概念、制图基本知识；2.掌握三视图的基本理论及应用；3.熟练掌握《工程制图》国家标准；4.掌握零部件图样的计算机绘制方法和图纸要求；5.掌握徒手绘制工程图样方法；6.掌握利用工具按国家标准绘制工程图样方法；7.掌握AutoCAD绘制工程图样方法。
（二）能力目标:1.能够正确识读中等难度的零件图和装配图；2.能正确查阅《工程制图国家标准》，并根据国家标准正确绘制工程图样；3.能够利用手工和计算机绘制工程图样；4.能独立运用AutoCAD设计方案、绘制工程图样；5.能使用各种工具拆装部件或机器；能使用绘图工具绘制工程图样；6.能使用技术测量工具进行零件、装配体测绘。
（三）素质目标1.培养学生认真负责的工作态度和严谨细致的工作作风；2.培养学生的自主学习意识和自学能力；3.培养学生的创新意识与创造能力；4.培养学生的团结、合作精神。
5.具有终身学习的意愿。
三、参考学时64四、课程学分4学分五、课程内容和要求六、教学建议（一）教学方法（1）采用项目教学、任务驱动的教学方法。
①根据目标，设计任务。
教师根据课程的教学目标，精心设计工作任务。
在总体教学目标的基础上，把总体目标合理地分解成若干个任务。
②引导学生，分析任务。
建筑工程制图与识图
建筑工程制图与识图建筑工程制图是建筑设计的重要环节之一，在整个建筑工程过程中起到了至关重要的作用。
通过对建筑原理、结构、材料等的准确描述和表达，制图可以帮助建筑师、结构师以及其他相关人员更好地理解和实现设计意图。
同时，准确的识图也是建筑工程施工中的关键步骤之一，可以有效地避免施工过程中的错误和问题。
本文将从建筑工程制图和识图的角度来探讨这个话题。
一、建筑工程制图建筑工程制图是建筑设计的重要工具，它能够将建筑师的创意转化为技术规范，并向相关工程师和施工人员传达设计意图。
在建筑工程制图中，需要考虑到多个方面，包括平面图、立面图、施工图等。
1. 平面图平面图是建筑工程制图的重要组成部分，主要用于表达建筑的水平空间布局。
平面图包括建筑物的布局、分区、房间功能等信息，并通过符号、线条等方式进行可视化表示。
平面图需要准确地展示建筑物的大小比例、空间关系以及功能分布，以便相关人员能够准确地理解设计意图。
2. 立面图立面图是建筑工程制图中展示建筑物立面（正面）外观的图纸，主要包括建筑的高度、形状、比例以及立面细部构造等信息。
立面图的制作需要具备一定的美学观念和结构理解能力，以确保建筑外观的美观性和结构的合理性。
3. 施工图施工图是建筑工程制图中的一种重要形式，它主要用于指导施工人员进行具体的施工操作。
施工图需要准确地呈现建筑物各个部分的尺寸、标高、连接方式等详细信息，以确保施工过程的准确性和一致性。
同时，施工图还应包括有关材料、设备和工序等的相关信息，以便施工人员能够准确地执行施工任务。
二、建筑工程识图建筑工程识图是指在建筑施工过程中，根据图纸和相应的标准规范，识别和解读图纸信息，并将其转化为具体的施工操作步骤。
准确的识图能够提高施工效率，避免施工过程中的错误和问题。
1. 熟悉图例和符号在建筑工程识图过程中，首先需要熟悉图纸上使用的图例和符号。
图例和符号是图纸中常用的标记方式，通过特定的图形和代号来表示不同的物体、材料和工序等。

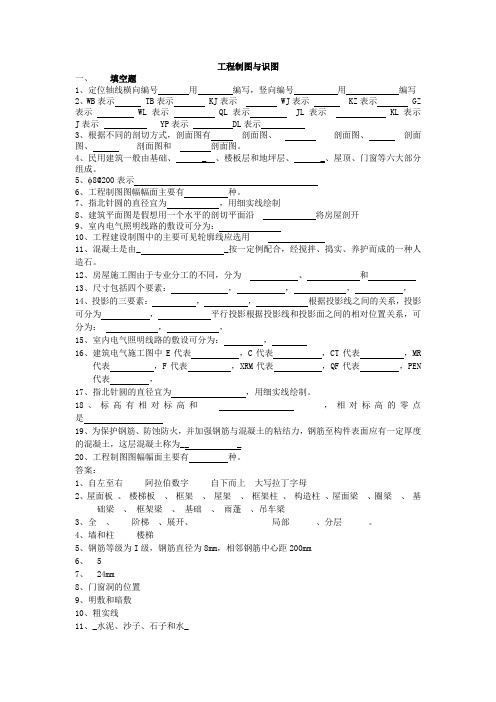

工程制图与识图复习资料
工程制图与识图一、填空题1、定位轴线横向编号用编写，竖向编号用编写2、WB表示 TB表示 KJ表示 WJ表示 KZ表示 GZ 表示 WL表示 QL表示 JL表示 KL表示J表示 YP表示 DL表示3、根据不同的剖切方式，剖面图有剖面图、剖面图、剖面图、剖面图和剖面图。
4、民用建筑一般由基础、 _ 、楼板层和地坪层、 _、屋顶、门窗等六大部分组成。
5、 8@200表示6、工程制图图幅幅面主要有种。
7、指北针圆的直径宜为，用细实线绘制8、建筑平面图是假想用一个水平的剖切平面沿将房屋剖开9、室内电气照明线路的敷设可分为：10、工程建设制图中的主要可见轮廓线应选用11、混凝土是由_ _按一定例配合，经搅拌、捣实、养护而成的一种人造石。
12、房屋施工图由于专业分工的不同，分为、和13、尺寸包括四个要素：，，，，14、投影的三要素：，，根据投影线之间的关系，投影可分为，平行投影根据投影线和投影面之间的相对位置关系，可分为：，，15、室内电气照明线路的敷设可分为：，16、建筑电气施工图中E代表，C代表，CT代表，MR代表，F代表，XRM代表，QF代表，PEN 代表，17、指北针圆的直径宜为，用细实线绘制。
18、标高有相对标高和，相对标高的零点是19、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__ _20、工程制图图幅幅面主要有种。
答案：1、自左至右阿拉伯数字自下而上大写拉丁字母2、屋面板、楼梯板、框架、屋架、框架柱、构造柱、屋面梁、圈梁、基础梁、框架梁、基础、雨蓬、吊车梁3、全、阶梯、展开、局部、分层。
4、墙和柱楼梯5、钢筋等级为I级，钢筋直径为8mm，相邻钢筋中心距200mm6、 57、24mm8、门窗洞的位置9、明敷和暗敷10、粗实线11、_水泥、沙子、石子和水_。
园林工程制图与识图第1章 制图的基本知识
b
预应力钢筋线等
0.5b 见有关专业制图标准
0.25b 假想轮廓线、成型以前的原始轮廓线
0.25b 不画出图样全部时的断开界线
0.25b
不画出图样全部时的断开界线，构造层 次的断开界线
第一节 制图标准的有关规定
图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
各号幅面的尺寸关系是：沿上一号幅面的长边对裁， 即为次一号幅面的大小。
第一节 制图标准的有关规定
图框格式：图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
(b) A4立式幅面
第一节 制图标准的有关规定
2．图纸标题栏及会签栏（GB/T 10610.1－1989） —— 位于图纸右下角与图框线相接。用来填写工程名称、 图名、制图人名、设计单位、图纸编号、比例等内容。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
第一节 制图标准的有关规定
≥15°
直径、半径、角度尺寸起止符号的画法
第一节 制图标准的有关规定
图1-14 尺寸数字的注写方向
第一节 制图标准的有关规定
尺寸标注的基本规定
（一）尺寸线（表示所注尺寸的方向） 1、尺寸线采用细实线。 2、尺寸线不宜超出尺寸界线。 3、中心线、尺寸界线以及其他任何图线都不得用作尺寸线。 4、线性尺寸的尺寸线必须与被标注的长度方向平行。 5、轮廓线距靠近它的尺寸线的距离不小于10mm,平行的两尺寸线的间
计算机绘图时，勤于动手，听和练要结合。
《园林制图》
第一章 制图的基本知识
第一节 制图标准的有关规定 第二节 绘图工具和仪器介绍 第三节 几何作图
建筑工程制图与识图试卷及其答案(一)(2020年10月整理).pdf
建筑工程制图与识图试卷（一）一、填空：(6小题×5分，共30分)1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。
《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。
3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。
5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。
6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。
剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。
表示剖面图剖切位置的剖切符号应表示在______层平面图中。
二、简答题：(2小题×10分，共20分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。
（）（）四、作图题（3小题共44分）1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。
（12分）2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（20分）（1）画出砖及混凝土图例。
工程制图与识图电子教案
工程制图与识图电子教案第一章：工程制图基础1.1 制图标准与规范了解国家制图标准的基本要求掌握图幅、比例、字体和线型的规范使用1.2 投影原理学习正投影、斜投影和透视投影的基本概念掌握三视图的绘制方法和相互关系1.3 工程图样的组成与表达学习工程图样的常见组成部分，如栏、比例尺、图纸编号等掌握图样中的线条、标注、符号和文字的规范使用第二章：基本绘图技巧与方法2.1 绘图工具与设备熟悉绘图板、丁字尺、三角板等基本绘图工具的使用方法掌握AutoCAD等计算机辅助绘图软件的基本操作2.2 基本绘图技巧学习绘制直线、圆、圆弧、多边形等基本图形的方法掌握图形的精确绘制和修改技巧2.3 绘制工程图样实例通过对实际工程图样的分析，学习图样的绘制步骤和方法掌握工程图样的标注和表达技巧第三章：机械零件图的识读与绘制3.1 零件图的概述了解零件图的概念和作用掌握零件图的常见表达方式，如正视图、侧视图、俯视图等3.2 零件图的识读方法学习零件图的阅读步骤和技巧掌握零件图中的尺寸、公差、表面粗糙度等信息的识别和理解3.3 零件图的绘制与标注学习零件图的绘制方法和步骤掌握零件图中的尺寸标注、形位公差标注和表面粗糙度标注等规范使用第四章：装配图的识读与绘制4.1 装配图的概述了解装配图的概念和作用掌握装配图的常见表达方式，如总装图、分装图、爆炸图等4.2 装配图的识读方法学习装配图的阅读步骤和技巧掌握装配图中的组件、配合关系、运动机构等信息的识别和理解4.3 装配图的绘制与标注学习装配图的绘制方法和步骤掌握装配图中的组件标注、配合标注和运动机构标注等规范使用第五章：建筑图的识读与绘制5.1 建筑图的概述了解建筑图的概念和作用掌握建筑图的常见表达方式，如平面图、立面图、剖面图等5.2 建筑图的识读方法学习建筑图的阅读步骤和技巧掌握建筑图中的房间尺寸、结构布局、材料等信息的识别和理解5.3 建筑图的绘制与标注学习建筑图的绘制方法和步骤掌握建筑图中的尺寸标注、材料标注和构造说明等规范使用第六章：电气图的识读与绘制6.1 电气图的概述了解电气图的概念和作用掌握电气图的常见表达方式，如系统图、电路图、平面图等6.2 电气图的识读方法学习电气图的阅读步骤和技巧掌握电气图中的符号、线路、控制逻辑等信息的识别和理解6.3 电气图的绘制与标注学习电气图的绘制方法和步骤掌握电气图中的符号标注、线路标注和控制逻辑标注等规范使用第七章：线路图的识读与绘制7.1 线路图的概述了解线路图的概念和作用掌握线路图的常见表达方式，如电路图、系统图、接线图等7.2 线路图的识读方法学习线路图的阅读步骤和技巧掌握线路图中的设备、线路、连接方式等信息的识别和理解7.3 线路图的绘制与标注学习线路图的绘制方法和步骤掌握线路图中的设备标注、线路标注和连接方式标注等规范使用第八章：液压与气压图的识读与绘制8.1 液压与气压图的概述了解液压与气压图的概念和作用掌握液压与气压图的常见表达方式，如系统图、原理图、元件图等8.2 液压与气压图的识读方法学习液压与气压图的阅读步骤和技巧掌握液压与气压图中的符号、线路、控制逻辑等信息的识别和理解8.3 液压与气压图的绘制与标注学习液压与气压图的绘制方法和步骤掌握液压与气压图中的符号标注、线路标注和控制逻辑标注等规范使用第九章：计算机辅助绘图与设计9.1 计算机辅助绘图软件概述了解常见计算机辅助绘图软件，如AutoCAD、SolidWorks、Pro/ENGINEER 等掌握计算机辅助绘图软件的基本操作和功能9.2 二维绘图与三维建模学习二维图形的绘制和编辑技巧掌握三维模型的创建、编辑和渲染方法9.3 计算机辅助设计（CAD）与计算机辅助制造（CAM）了解CAD/CAM技术的基本概念和应用领域掌握CAD/CAM软件在工程制图与识图中的应用方法第十章：工程制图与识图的实践应用10.1 工程制图与识图的实际案例分析分析实际工程制图与识图案例，了解其在工程设计、制造和施工中的应用掌握工程制图与识图在实际工作中的重要性10.2 工程制图与识图的技能提升学习工程制图与识图的相关书籍、资料和课程，不断提高自己的专业素养掌握与工程制图与识图相关的国家标准和行业规范10.3 工程制图与识图的职业生涯规划了解工程制图与识图专业的发展前景和就业方向制定个人职业生涯规划，为未来的职业发展奠定基础第十一章：现代制图技术的发展与应用11.1 数字样机与三维打印了解数字样机的设计与制作过程掌握三维打印技术在工程制图中的应用与实践11.2 虚拟现实（VR）与增强现实（AR）在制图中的应用学习VR和AR技术的基本原理探索VR和AR技术在工程制图与识图领域的应用前景11.3 云计算与大数据在工程制图中的应用了解云计算与大数据的基本概念掌握云计算与大数据在工程设计、制造和管理中的应用方法第十二章：图纸管理与协同工作12.1 图纸管理的基本原则与方法学习图纸管理的流程、规范和工具掌握图纸的归档、检索和版本控制技巧12.2 协同工作与团队协作了解协同工作平台的基本概念和功能掌握在团队协作中使用协同工作平台进行图纸共享和交流的方法12.3 工程制图中的知识产权保护了解工程制图中的知识产权法律法规掌握保护自己图纸知识产权的技巧和方法第十三章：工程制图与职业素养13.1 工程师的职业素养学习工程师应具备的职业操守、沟通能力和团队协作精神了解工程师在工程制图与识图工作中的责任与担当13.2 工程伦理与职业道德探讨工程伦理与职业道德在工程制图与识图中的应用学习在工程制图中遵守职业道德和保护公共利益的重要性13.3 工程制图教育与终身学习了解工程制图教育的目标与内容树立终身学习的观念，不断提升自己的专业能力和素质第十四章：工程制图与项目管理14.1 项目管理的基本概念与方法学习项目管理的基本原理、流程和工具掌握项目计划、执行、监控和收尾的技巧14.2 工程制图在项目管理中的应用了解工程制图在项目管理中的作用和价值掌握利用工程制图对项目进度、成本和质量进行控制的方法14.3 案例分析：工程制图在项目管理中的应用实例分析实际工程项目中工程制图的应用案例学习工程项目中工程制图与项目管理相结合的成功经验第十五章：工程制图的未来发展趋势15.1 智能制图与自动化技术了解智能制图和自动化技术的发展趋势掌握智能制图软件和自动化设备在工程制图中的应用方法15.2 绿色制图与可持续发展学习绿色制图的基本原则和方法探索绿色制图在工程制图领域中的应用前景15.3 工程制图与全球化的挑战了解全球化背景下工程制图面临的挑战与机遇学习如何在国际化工程制图市场中提升自己的竞争力重点和难点解析本文档详细地介绍了工程制图与识图电子教案的内容，共分为十五个章节。
工程制图与识图1-2：绘图工具
1．图板图板是用来铺放和固定图纸的。图板是用来铺放和固定图纸的。 图板的左边是工作边称为导边,图纸要铺放在图板上，并用胶带纸粘住固定 。
图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与 同号图纸相比每边加长50mm。常用的图板尺寸规格见表1-1。
表1- 图板尺寸规格 图板尺寸规格代号 A0 图板尺寸（宽×长） 920×1220 （单位：mm） A2 460×610 A3 305×460
3．三角板
三角板由45°和30°（60°）各一块组成一副，规格用长 度L表示，常用的大三角板有20cm、25cm、30cm。 •它主要用于配合丁字尺使用来画垂直线与倾斜线。画垂 直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧 靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且 应靠在三角板的左边自下而上画线。 •画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使 用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块 三角板配合使用画出,如图1-2a所示。同时，两块三角板配合使 用，还可以画出已知直线的平行线或垂直线,如图1-2b所示。
第1章 平面图绘制
1.2 手工绘图工具及其使用方法
制图是工程语言,学习执行国家标准
1.2 手工绘图工具及其使用方法
• 绘图质量与速度取决于绘图工具的质量和 绘图工具的正确使用。因此，要养成正确 使用绘图工具和仪器的良好习惯。 • 下面介绍常用绘图工具及它们的使用方法。
பைடு நூலகம்
• 1.2.1 图板、丁字尺、三角板 图板
图1-4 圆规的用法
圆规的使用方法
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了 能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿 合拢后，两针尖必聚于一点。
工程制图与识图1-1：基本规定
（2）方向符号
当图纸上预先印好的标题栏与绘图看图的方向不一致时，可采用图１－6（a） 所示的方向符号来表明绘图看图的方向，此时，方向符号应在图纸的下边对中 符号处，标题栏应位于图纸右上角。方向符号用细实线绘制的等边三角形表示， 其画法如图１－6（b）所示。
图1-6 图纸中的方向符号及其画法
图1-012 图纸的加长幅面
2．图框格式
图纸摆放方向
图纸可以横放或者竖放。
X型 Y型
2．图框格式 图框是图纸上限定绘图范围的线框。图样均应绘制在用粗
实线画出的图框内。 其格式分为不留装订边和留有装订边两种，但同一产品的图 样只能采用一种格式。
• 留有装订边的图纸，其图框用格式如图1-13所示。 •不留装订边的图纸，其图框格式如图1-14所示。
3．图线的画法
（1）在同一张图纸内，同类图线的宽度应基本一致。
（1）虚线、点画线及双点画线的线段长度和间隔应大致相等。 （2）图形的对称中心线、回转体轴线等的点画线，一般要超出图形外约2～5mm。 （2）当点画线或双点画线在较小图形中绘制有困难时，可用细实线代替。
（3）点画线与点画线或点画线与其它图线相交时，应是画相交，而不应 是点相交。 绘制圆的对称中心线时，圆心应为画的交点。 单点画线和双点画线的首末两端应是画而不是点。
1.1.1 图纸幅面和图框格式
• 1. 图纸幅面 • 图纸幅面是指图纸宽度与长度组成的大小。为了
方便图样的绘制、使用和管理，图样均应绘制在 标准的图纸幅面上。 • 国标规定了各种图纸幅面尺寸，绘图时应优先采 用，必要时可延长边长，加长量应符合本标准的 规定。
制图学习中要严格执行国家标准
mm
对折
表1-1 基本幅面尺寸及图框尺寸（第一选择） （单位：mm）
建筑工程制图与识图课件
(a) 圆弧与直线相切
(b) 圆弧与圆弧外切
(c) 圆弧与圆弧内切
28
2. 圆弧连接的三种形式
1)两直线间的圆弧连接
15
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
16
图1-14 图线应用示例
17
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。 (2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～ 5mm，且点画线的首末两端是长划，而不是短划；用点画线绘制圆的对称 中心线时，圆心应为线段的交点。 (4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。 (5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是线、 线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长线时， 则在连接虚线端处留有空隙。 (6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保证文 字等的清晰，如图1-16所示。
图1-19 尺寸数字的注写方向
24
3. 坡度的 标注
2%
1
2.5
2%
(a) 百分数与比数形式
(b) 直角三角形形式
25
1.3 几何作图
1.3.1 等分及作正多边形
1.任意等分线段（以五等分为例）
A B
线段的五等分
26
2. 作正多边形
27
1.3.3 圆弧连接
用已知半径的圆弧光滑连接（即相切）两已知线段（或圆弧） 称为圆弧连接。起连接作用的圆弧称为连接弧，切点称为连接 点。 由于连接弧的半径和被连接的两线段已知，所以，圆弧连接 的关键是确定连接弧的圆心和连接点。 1.圆弧连接的作图原理
工程制图与识图(实习报告)
湖北工业大学实习实践报告
紧跟着上周的实践内容，本周我继续学习房屋建筑工程图。
以下是我本周学习了解的内容。
（1）结构施工图
1.结构设计说明以文字叙述为主，主要说明结构设计的依据、材料标号及要求、施工要求、标准图选用等。
2.基础平面图主要表示基础的平面布置及基础与墙、柱轴线的相对位置关系。
3.基础断面图（即基础详图）主要表示基础的断面形状、大小、基底标高、基础材料及其它构造做法。
4.楼层结构平面布置图用来表示梁、板等的布置，以及构造配筋和它们之间的结构关系。
5.屋面结构平面布置图包括屋面板、天沟板、屋架等的布置及彼此之间的位置关系。
6.构件详图包括梁、板、柱、基础、楼梯的构造做法。
（2）设备施工图包括管道平面布置图、管道系统图、设备安装图、工艺设备图等。
（3）装饰施工图
装饰施工图包括：装饰平面图、装饰立面图、装饰详图定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线标高是标注建筑物各部分高度的另一种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多选题
1. 图样上的尺寸包括_____(5分)
(A) 尺寸界线
(B) 尺寸线
(C) 尺寸起止符号
(D) 尺寸数字
您的回答：A,B,C,D正确
2. 绘制工程图样有三种方法，分别是_____(5分)
(A) 徒手绘图
(B) 尺规绘图
(C) 计算机绘图
(D) 素描
您的回答：A,B,C正确
3. 在绘图的过程中，可能会用到的工具有_____(5分)
(A) 丁字尺
(B) 曲线板
(C) 皮尺
(D) 三棱尺
您的回答：A,B,D正确
4. 分规的作用是_____(5分)
(A) 绘制线段
(B) 量取线段
(C) 等分线段
(D) 画圆和圆弧
您的回答：B,C正确
判断题
5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。
(5分)
正确错误
您的回答：正确正确
6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。
即“长对正，高平齐，宽相等”。
(5分)正确错误
您的回答：正确正确
7. 从下图中可以知道，直线AB平行于CD。
(5分)
正确错误
您的回答：正确正确
8. 由下图可以看出，直线AB和CD相互平行。
(5分)
正确错误
您的回答：错误正确
9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。
(5分)
正确错误
您的回答：错误正确
10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。
(5分)
正确错误
您的回答：正确正确
11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。
(5分)
正确错误
您的回答：正确正确
12. 如下图，可知直线AB、CD的重影点的标识是错误的。
(5分)
正确错误
您的回答：错误正确
填空题
13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。
(5分)
(1). 参考答案: 中心投影法
(2). 参考答案: 平行投影法
14. 平行投影法中，根据投影方向与投影面之间的几何关系，有___(3)___ 和___(4)___ 两种投影法，其中___(5)___ (投影法)在工程上应用最广。
(5分)
(1). 参考答案: 斜投影法
(2). 参考答案: 正投影法
(3). 参考答案: 正投影法
15. 直线上两线段长度之比与其投影长度之比相等，这体现了正投影法的___(6)___ (基本特性)，空间平行的两直线，其投影仍保持平行，这体现了正投影法的___(7)___ (基本特性)。
(5分)
(1). 参考答案: 定比性
(2). 参考答案: 平行性
16. 工程上采用三投影面体系来表达物体的形状，这三个相互垂直的投影面分别是___(8)_ __ ,___(9)___ 和___(10)___ 。
(5分)
(1). 参考答案: 正立投影面（或正面，V）
(2). 参考答案: 水平投影面（或H）
(3). 参考答案: 侧立投影面（或侧面，W）
17. 点A的X坐标反映了该点对___(11)___ 投影面的距离。
(5分)
(1). 参考答案: W（或侧立）
18. 由下图可知，直线AB、CD之间的关系是___(12)___ (5分)
(1). 参考答案: 平行
19. 如图所示，可以看出直线AB和CD的关系是___(13)___ (5分) (1). 参考答案: 相交
20. 由GH的三面投影可以看出，GH为___(14)___ 线。
(5分)
(1). 参考答案: 正垂。
