第一节 国家标准《建筑制图标准》 的基本规定
一、图纸幅面和规格
1）、图纸幅面 2）、图框规格 3）、标题栏 4）、对中符号与方向符号
二、比例
三、图线及其画法
1、图线形式及其应用 2、注意事项
1）、同一图样中，同类图线的宽度应基本一致。虚线、点划线及 双点划线的线段长度和间隔应各自大致相等。 2）、两条平行线（包括剖面线）之间的距离应不小于粗实线两倍 的宽度。 3）、绘制圆的对称中心线时，圆心应为线段的交点。点划线和双 点划线的首末两端应是线段而不是短划。 4）、在较小的的图形上绘制点划线、双点划线有困难时，可用细 实线代替。 5）、轴线、对称中心线、双折线和作为中断线的双点划线，应超 出轮廓线2~5mm。 6）、点划线、虚线和其它图线相交时，都应在线段处相交，不应 在空隙或短划处相交。 7）、当虚线处于粗实线的延长线上时，粗实线应画到分界点，而 虚线在连接处应留有空隙。当虚线圆弧与虚线直线相切时，虚 线圆弧的线段画到切点，而虚线直线在连接处应留有空隙。
有特殊要求的表面的表示 线。
假想投影轮廓线、中断线。 断裂处的边界线。
折断线
四、尺寸的注法
基本规则： 1、物体的真实大小应以图样上所注的尺寸数值为依据，与图 形的大小及绘图的准确度无关。 2、图样中的尺寸，以cm为单位，标高以米为单位，钢筋直径 以mm为单位，在说明中必须注明相应的计量单位的代号和名 称。 3、图样中所标注的尺寸，应是该图样所示的最后完工尺寸， 否则应另加说明。 4、图样的每一尺寸，一般只标注一次，且应标注在反映该结 构最清楚的地方。
3）、连接线段：只有定形尺寸而没有定位尺寸的线段。
二、平面图形的绘图方法与步骤 1、绘图准备工作： 1）分析图形的定形尺寸、定位尺寸及各种线段。 2）定比例，定图幅，固定图纸。画图框，画标题栏。
简述图线画法的基本要求
简述图线画法的基本要求图线画法是一种运用线条描绘形体的方法。
其集简洁、精确、量化等特点于一体，在工程制图、绘画等多个领域有着重要的作用。
但要正确使用此技术，就必须要求画图者具备一定的技术水平，以便更准确、更自然地表现出物体的形状。
本文就图线画法的基本要求，以及如何练习此技术作一简要介绍。
一、基本要求1、角度和尺寸控制：当画图时，应用精确的尺寸和角度来控制线条的形状和位置。
物体的光滑表面和弧形线条，应用测量工具比如三角板等，来确保线条的精准度。
2、线条控制：线条之间的夹角大小，尺寸的精确，以及线条的粗细等都是要控制的重点。
此外，线条之间的连接应该精细、流畅，表现出细腻的质感;线条的头尾连接也要保持周密，避免不必要的断口和折痕。
3、图形多样性：图线画法有着较大的多样性，能够用线条描绘出有三层、四层、五层或以上的形状。
画图者应该熟悉描绘各类形状的方法，在多层形态的构图下，能够准确地表现出各部分之间的连接情况。
二、练习方法1、尽量用少点：每次练习时，最好用最少的点来表现出物体的形状，以便更容易控制线条的精度。
2、先大后小：布局时，最好先定下大框架，确定物体的形状，然后再一步步微调，以便更准确地表达物体的细节，最后完成形状的完整构图。
3、多加练习：不断地加强训练，多画画，多比较等，以提升画图技能。
建议先把自然物体画出来，掌握描绘工程尺寸物体的细节，再画出结构型物体，最后再画出抽象成形的作品。
总而言之，图线画法不仅流程简单、耗时短，而且相对于其他技术，更容易控制精度。
但要熟练掌握此技术，必须按照以上基本要求来完成练习，通过长期训练，并参照其他艺术家的作品来提升自身技能，从而更好地实现自画像。
绘图的一般步骤(精)
练习: 几何体三视图
要求： 1.图幅：A3 2.按国标要求绘制 图线 3.标明三视图，比 例，标题栏 4.画面整洁
• 首先画图形的主要轮廓线，其次由大到小，由外到里， 由整体到局部，画出图形的所有轮廓线。
• 画出尺寸线以及尺寸界线等。 • 最后检查修正底稿，改正错误，补全遗漏，擦去多余
线条。பைடு நூலகம்
步骤3 铅笔加深
• 加深图线时，必须是先曲线，其次直线，最后为斜线， 各类线型的加深顺序为：细单点长画线、细实线、中 实线、粗实线、粗虚线。

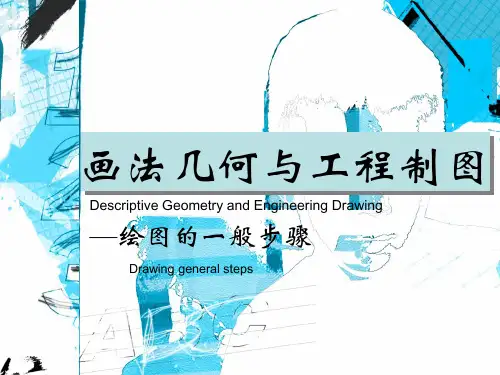

画法几何与工程制图
Descriptive Geometry and Engineering Drawing
—绘图的一般步骤
Drawing general steps
绘图的一般步骤 Drawing general steps
步骤1 准备工作
• 对所绘图样进行阅读了解，在绘图前尽量做到心中有 数。
• 准备好必需的绘图仪器、工具、用品，并且把图板、 一字尺、丁字尺、三角板、比例尺等擦洗干净，把绘 图工具、用品放在桌子的右边，但不能影响丁字尺的 上下移动。
描图的步骤与铅笔加深的顺序相同，同一粗细的线 要尽量一次画出，以便提高绘图的效率。描墨线图时， 每画完一条线一定要等墨水干透再画，否则容易弄脏图 面。
5 注意事项
• 画底稿的铅笔用2H或3H，所有的线应轻而细，不可反 复描绘，能看清就可以了。
• 加深粗实线的铅笔用HB或B、2B，加深细实线的铅笔 用H或HB，加深圆弧时所用的铅芯，应比加深同类直 线所用的铅芯软一号。
• 选好图纸，将图纸用胶带纸固定在图板的适当位置， 此时必须使图纸的上边对准丁字尺的上边缘，然后下 移使丁字尺的上边缘对准图纸的下边。
简述绘图时图线的画法及注意事项
