EPS消防应急电源系统功能详解

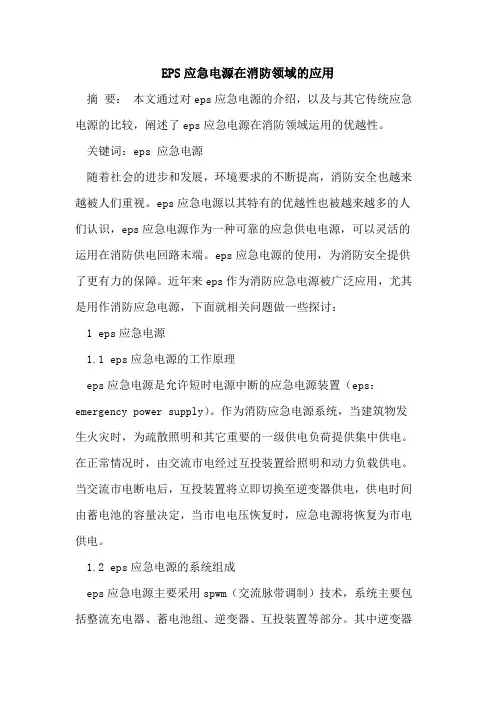

EPS应急电源在消防领域的应用
EPS应急电源在消防领域的应用摘要：本文通过对eps应急电源的介绍，以及与其它传统应急电源的比较，阐述了eps应急电源在消防领域运用的优越性。
关键词：eps 应急电源随着社会的进步和发展，环境要求的不断提高，消防安全也越来越被人们重视。
eps应急电源以其特有的优越性也被越来越多的人们认识，eps应急电源作为一种可靠的应急供电电源，可以灵活的运用在消防供电回路末端。
eps应急电源的使用，为消防安全提供了更有力的保障。
近年来eps作为消防应急电源被广泛应用，尤其是用作消防应急电源，下面就相关问题做一些探讨：1 eps应急电源1.1 eps应急电源的工作原理eps应急电源是允许短时电源中断的应急电源装置（eps：emergency power supply）。
作为消防应急电源系统，当建筑物发生火灾时，为疏散照明和其它重要的一级供电负荷提供集中供电。
在正常情况时，由交流市电经过互投装置给照明和动力负载供电。
当交流市电断电后，互投装置将立即切换至逆变器供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。
1.2 eps应急电源的系统组成eps应急电源主要采用spwm（交流脉带调制）技术，系统主要包括整流充电器、蓄电池组、逆变器、互投装置等部分。
其中逆变器是核心，整流器的作用是将交流电变成直流电，实现对蓄电池及向逆变器模块供电。
逆变器的作用则是将直流电变换成交流电，供给负载设备稳定持续的电力，互投装置保证负载在市电及逆变器输出间的顺利切换。
系统控制器对整个系统进行实时监控，可以发出告警信号，同时可通过串行口与计算机或远程接口连接，实现对供电系统的近端监控和远程监控。
2 eps应急电源在消防领域的应用及特性目前，专门为消防应急措施而设计研制的eps应急电源，具有一定的先进性和实用性，它可以完全实现微机监控和处理，对消防应急照明、卷帘门、消防电梯、水泵、排烟风机等消防设施实现自动控制。
此类产品多为高层建筑、机场、医院、重要场馆等工程采用。
应急电源eps工作原理
应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。
EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。
本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。
一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。
这四个环节是：主电源环节、充电环节、逆变环节和控制环节。
1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。
该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。
具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。
（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。
稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。
（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。
2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。
充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。
具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。
（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。
3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。
应急电源用的EPS和UPS电源
应急电源用的EPS和UPS电源应急电源是为了保障一些重要设备在断电或电力波动的情况下能够继续运行而设计的设备。
其中，EPS（Emergency Power Supply，应急电源）和UPS（Uninterruptible Power Supply，不间断电源）是常见的两种应急电源。
本文将对EPS和UPS的原理、功能以及应用场景进行详细介绍。
首先，EPS是指在正常供电工作环境下，通过市电对设备进行两路供电的一种产品。
EPS主要是为了提供重要设备在市电异常故障产生断电时能够自动切换到备用电源继续正常工作。
EPS一般具有手动和自动切换两种工作模式。
手动模式下，用户可以手动选择使用市电供电或者备用电源供电；自动模式下，一旦监测到市电故障，EPS会自动切换到备用电源供电，以保障设备的正常运行。
EPS适用于对供电连续性要求较高的设备，如电脑机房、数据中心等。
相比之下，UPS是指在市电正常供电的情况下，将市电进行一系列的处理和调整，然后供应给电子设备，用于保护电子设备免受电力故障和波动的侵害。
UPS主要有三大功能：过滤、稳压和保护。
过滤功能是通过内置的滤波电路来消除电力线上的干扰噪声，保证设备得到干净的电能。
稳压功能是将不稳定的市电转变为稳定的输出电压供应给设备，防止因电压波动而导致设备损坏。
保护功能是当市电发生故障时，UPS能够立即切换到备用电源供电，保障设备的正常运行。
UPS适用于对设备的供电质量要求比较高的场所，如实验室、医院、航天航空等。
EPS与UPS在原理上有一定的区别。
EPS主要通过市电和备用电源之间的互相切换来实现应急供电，其切换方式可以是静态切换或机械切换。
而UPS则是通过将市电转换为直流电，再将直流电转换为交流电，向设备供电。
因此，EPS的切换时间比UPS要短，一般为几毫秒，所以EPS适用于对电源切换速度要求高的设备，如医疗设备、通信设备等。
此外，EPS和UPS在应用场景上也有一些差异。
EPS主要用于短时间停电或市电波动频繁的地区，以确保设备连续运行。
EPS应急电源详解
EPS消防应急电源详解EPS消防应急电源是UPS不间断电源发展而来的一种供电系统，也是近年来发展起来的比较经济理想的应急电源。
EPS应急电源是允许短时电源中断的应急电源装置。
作为消防应急电源系统，当建筑物发生火灾时，为应急照明及其它重要的一级供电负荷提供集中供电。
在正常情况时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即切换至逆变器由EPS蓄电池供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。
EPS消防应急电源采用了UPS不间断电源电路成熟的逆变技术，它们都具备在市电故障(中断)情况下继续向负载提供交流电源的功能。
不同之处是UPS不间断电源始终由逆变器输出供电，以保障电源品质，而EPS电源在市电正常时逆变器是处于启动状态，但不输出功率，市电由旁路越过逆变器输出供电，主要保障市电故障时的应急供电问题。
UPS不间断电源主要是为IT行业设备提供用电保障，EPS电源则适用于各种行业。
UPS不间断电源供电模式要求切换时间很短(0～10ms)，EPS电源则相对较宽(0～4s)。
UPS不间断电源主要带计算机类负载，而EPS电源所带负载较混杂。
UPS不间断电源对于运行环境要求较高，EPS电源则要求能适应各种环境。
UPS不间断电源以一般用户监控为主，EPS电源主要用于应急供电，要求与消防联动。
UPS不间断电源以维护信息传输畅通为主要目的，EPS电源以防范重大难事故为主要目的。
目前EPS消防应急电源根据所带负载的种类大致可以归纳为以下三种：一是主要用于应急照明(多为单相)EPS电源；二是用于除应急照明之外，还有应用于空调、电梯、卷帘门、排气风机、水泵等电感性负载或兼而有之的混合供电的三相系列EPS消防应急电源；三是直接给电动机供电的变频系列EPS消防应急电源仅作为应急照明系统的备用电源，一般选用上述的第一种EPS 消防应急电源。
为确保应急照明系统能正常运行,根据《消防应急灯具》(GB17945-2000)技术要求中对EPS消防应急电源切换时间及持续工作时间等提出如下基本要求：1）要求负责向普通应急照明灯供电EPS消防应急电源的供电中断时间<5s。
eps消防应急电源工作原理
EPS消防应急电源（Emergency Power Supply for Fire Protection Systems）是一种用于消防系统的备用电源设备，其工作原理如下：
1. 主电源供电：EPS消防应急电源通常通过主电源供电，与电网连接。
2. 待机状态：在正常情况下，主电源可以为消防系统提供稳定的电力供应，EPS消防应急电源处于待机状态，不工作。
3. 电网故障检测：当主电源出现故障（如停电、电压异常等）时，EPS消防应急电源能够及时检测到电网的故障信号。
4. 切换过程：EPS消防应急电源在检测到电网故障后，会迅速启动，并通过内部的电力切换装置将电路从主电源切换到备用电源上。
5. 备用电源供电：EPS消防应急电源在切换完成后，开始使用备用电源（如蓄电池组、柴油发电机等）为消防系统提供电力供应。
6. 电力稳定输出：EPS消防应急电源通过内部的电力调节装置，对备用电源输出的电力进行稳定调节，确保消防系统正常运行所需的电力质量。
7. 主电源恢复：当主电源故障解除，恢复正常供电时，EPS消防应急
电源会检测到电网恢复信号，并迅速切换回主电源供电状态。
通过以上工作原理，EPS消防应急电源能够在主电源故障时，及时为消防系统提供稳定的备用电力，确保消防系统能够正常运行，保障人员生命安全和财产安全。
EPS应急电源详解
EPS应急电源详解EPS（Emergency Power Supply）是指一种备用电源系统，用于在主电源故障或其他紧急情况下为关键设备或系统提供电力供应。
EPS在电力系统设计中非常重要，尤其是在需要连续性电力供应的场所，如医院、数据中心、通信基站等。
EPS的工作原理是通过充电和逆变来实现的。
在正常情况下，EPS通过自身的电源系统对电池进行充电，同时将电流传输至关键设备。
当主电源故障或其他紧急情况发生时，EPS会自动切换到备用电池供电，并通过逆变器将DC电流转换为AC电流，以满足关键设备的需求。
EPS有以下几个主要组成部分：1.电源控制器：负责监测主电源的状态，并根据需求启动或停止备用电源系统。
2.电池：通常采用锂电池或铅酸电池，用于存储备用电力，并在需要时提供电力供应。
3.逆变器：将备用电池的DC电流转换为关键设备所需的AC电流。
4.终端设备：包括与关键设备连接的插座、电源开关等。
EPS在紧急情况下可以提供可靠的电力供应，以确保关键设备的正常运行。
它的优点包括以下几个方面：1.快速切换：当主电源发生故障时，EPS能够在几毫秒内完成从主电源到备用电源的切换，以确保设备不间断地得到电力供应。
2.稳定性：EPS能够稳定地提供电力供应，避免设备在电力波动时出现故障或损坏。
3.自动化控制：EPS通常具有自动检测和自我维护功能，能够自动监测电源状态并及时报警，同时可以在主电源恢复后自动切换回主电源供电。
4.高效能源利用：EPS通常会对电能进行存储和转换，以最大限度地利用能源资源。
根据实际需要，EPS还可以配备其他附加功能，如：1.延时启动：EPS可以配置延时启动功能，以确保电池充分充电后再切换到备用电池供电。
2.超负荷保护：EPS可以监测设备的负载情况，并在超负荷时进行自动切断，以保护设备不受电流过载的损坏。
3.远程监控：EPS可以通过网络连接，实现远程监控和管理，以及远程控制切换等功能。
在选择和安装EPS时1.容量：根据关键设备的功率需求，选择适当的EPS容量，以确保它能够满足设备的电力需求。
EPS消防应急电源的应用功能介绍
EPS消防应急电源的应用功能介绍首先，EPS消防应急电源能够提供持续稳定的电力供应。
在火灾发生时，常规电网供电可能会中断，而EPS消防应急电源可以立即启动，为建筑物内的重要电器设备和排烟系统提供稳定的电力。
这有助于维持建筑物的正常运行，并为人员疏散和灭火提供必要的条件。
其次，EPS消防应急电源可以自动监测电力负荷和电池电量。
EPS消防应急电源配备了智能监控系统，能够实时监测建筑物内各电器设备的电力负荷情况和电池电量。
一旦达到预设的负荷极限或电池电量低于安全阈值，系统会自动发出警报并切换到备用电池供电。
这大大提高了系统的可靠性和稳定性，并减少了操作人员的干预。
第三，EPS消防应急电源具备快速启动和自动切换功能。
在火灾发生时，每秒钟都是宝贵的，因此EPS消防应急电源具备快速启动功能，能够在数秒内启动并供应电力。
此外，EPS消防应急电源还具备自动切换功能，能够根据电力负荷的需求自动切换供电状态，使建筑物内各电器设备得到适当的供电。
此外，EPS消防应急电源还具备远程监控与控制功能。
通过手机APP或计算机软件，操作人员可以实时监控EPS消防应急电源的状态，包括电池电量、负荷情况等。
同时，还可以对系统进行远程控制，例如远程切换供电状态、设置电力负荷极限等。
这使得操作人员可以随时随地对EPS消防应急电源进行调整和管理，提高了工作效率和便利性。
最后，EPS消防应急电源还具备故障自诊断和报警功能。
当EPS消防应急电源出现故障时，系统会自动进行故障自诊断，并通过警报、短信等方式向操作人员发送故障信息。
此外，系统还具备故障记录和事件存储功能，能够方便地对故障进行分析和处理，并记录下来以供后续参考。
综上所述，EPS消防应急电源通过提供稳定的电力供应、自动监测和切换电力负荷、快速启动和自动切换、远程监控与控制、故障自诊断和报警等功能，确保在火灾或其他紧急情况下建筑物内的重要电器设备能够正常运行，为人员的生命安全和财产安全提供保障。
EPS应急电源图文详解
一、EPS描述 应急电源EPS,专门为消防设备和专用符合或照明用电而设计。在
交流电网正常运行时，由交流电网经过设备内互投装置直接给负载 供电，同时设备内充电器给电池组进行智能充电。交流电网断电后， 设备将立即投切至逆变输出，即：由电池组备用电经过逆变，继续 给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电 网供电。
-
二、EPS结构与功能 EPS应急电源系统主要包括整流充电器、蓄电池组、逆变器、互投装
置和系统控制器等部分。 ①整流充电器的作用是在市电输入正常时，实现对蓄电池组适时充电。 ②逆变器是核心。在市电非正常工作时，将储存的直流电源转换成交流
电源。 ③互投装置保证负载在市电及逆变器输出间的顺利切换。 ④系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和
远程联动控制信号，并可通过标准通讯口由上机位实现EPS系统的远程监 控。
-
用户图纸设计的不同需求而变化的产品，所以要根据图纸 了解清楚产品的规格。 ①输入电网的路数，是双路输入还是单路输入； ②输入的相数，是单相还是三相； ③负载的总容量，负载的种类，值做照明还是作动力用，带什么负载； ④应急备用时间； ⑤输出支路数，指要求输出多少回路；是否要求带消防联动功能； ⑥机箱颜色，以及上述没有提到的其他要求；
-
谢谢观看，欢迎补充
-
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EPS消防应急电源系统功能详解
1.火灾自动报警装置供电功能：EPS能够为火灾自动报警系统提供稳
定的电源供应，确保报警装置能够正常工作。
通过及时、准确地发现火灾，可以及早采取措施进行灭火，避免火灾蔓延。
2.消防排烟系统供电功能：火灾发生时，排烟能够有效地排除烟雾和
有害气体，保持楼层内相对安全的环境。
EPS可以为排烟系统提供电源，
确保其正常运行，并帮助人们更好地逃生。
3.消防泵供电功能：EPS能够为消防水泵提供电源，确保其能够正常
工作，为消防提供足够的水源。
消防泵是灭火工作中非常重要的设备，能
够供给足够的水量和压力，将火灾进行有效控制。
4.应急照明功能：火灾发生时，通常会导致停电。
EPS可以为消防通道、疏散楼梯和逃生通道等重要场所提供照明。
这能够指导人们迅速、有
序地撤离现场，避免人员出现混乱。
5.电梯传输功能：在火灾发生时，往往不能使用电梯进行疏散。
然而，对于一些行动不便的人员来说，下楼可能会十分困难。
EPS可以为电梯提
供备用电源，确保火灾发生时，电梯仍可继续使用，为行动不便的人员提
供便利。
6.安全用电功能：EPS可以为一些重要设备，如应急通信设备、监控
系统、电子锁等提供稳定的电源，保证其在火灾发生时继续运行，确保安全。
7.消防逃生指示功能：EPS可以为消防逃生指示灯提供电源，确保其
正常工作。
消防逃生指示灯能够指导人员正确使用逃生通道，避免迷失或
进入危险区域。
8.数据中心应急电源功能：对于一些重要的数据中心，EPS能够为其提供续航能力，保证数据中心能够持续运行，避免数据丢失，对各行业的正常运作提供支持。
总之，EPS消防应急电源系统是一种非常重要的设备，能够为消防系统提供稳定的电源供应，保证消防设备在火灾发生时正常工作。
EPS功能的全面覆盖，帮助人们及时采取有效措施进行灭火，并在火灾发生时提供灯光、电梯、疏散指示等便利，为人员撤离提供安全保障。
同时，EPS还能够支持数据中心的正常运行，确保各行业的连续性。
