机械制图复习题带答案
机械制图复习题带答案机械制图是工程技术人员必备的基本技能之一，它涉及到对机械零件和设备的图形表示方法。
以下是一套机械制图复习题及其答案，供学生复习使用。
一、选择题1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图数量不同B. 视图位置不同C. 视图表达方式不同D. 视图的投影方向不同答案：D2. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∇∇答案：D3. 机械制图中，剖面图的主要用途是什么？A. 表示零件的外部形状B. 表示零件的内部结构C. 表示零件的尺寸D. 表示零件的材质答案：B二、填空题1. 机械制图中，_______ 表示零件的中心线。
答案：中心线2. 机械制图中，_______ 是用来表示零件长度、宽度和高度的图示。
答案：三视图3. 当一个零件的内部结构需要详细表达时，可以使用_______。
答案：剖面图三、简答题1. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注应遵循清晰、准确、合理的原则。
尺寸线应平行于所标注的线段，尺寸数字应位于尺寸线上方或旁边，且应避免尺寸线和数字相互交叉或重叠。
2. 解释什么是局部放大图，并说明其在机械制图中的作用。
答案：局部放大图是对零件的某一局部区域进行放大表示的图示，主要用于清晰展示零件的细微结构或难以用标准比例表示的部分。
它有助于设计者和制造者更准确地理解零件的细节特征。
四、绘图题1. 根据所给的三视图，绘制一个简单的机械零件的剖面图。
答案：[此处应附上相应的三视图和剖面图的示例]2. 绘制一个标准螺纹的剖面图，并标注其主要尺寸。
答案：[此处应附上螺纹剖面图的示例，并标注外径、内径、螺距等尺寸]结束语：通过上述复习题的练习，可以帮助学生加深对机械制图基本概念、方法和技巧的理解。
希望同学们能够认真复习，掌握机械制图的要点，为将来的工程实践打下坚实的基础。
《机械制图》复习题及参考答案
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

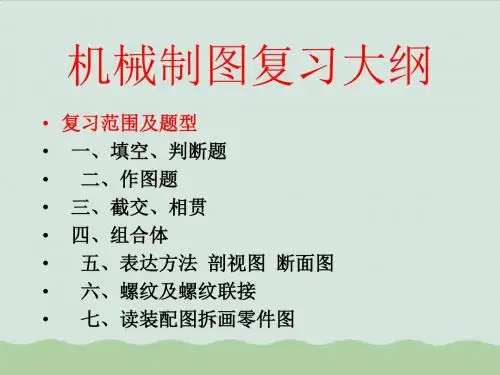

机械制图复习资料大全ppt(共52页)
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
机械制图复习题（答案）
机械制图复习题（答案）机械制图复习题第⼀章1.图纸幅⾯按尺⼨⼤⼩可分为5 种，图纸幅⾯的代号分别为A0、A1、A2、A3、A4、A5。
A3图幅尺⼨为420×297 ，图框的右下⾓必须要有⼀标题栏。
2.图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤点画出。
3.标注尺⼨的三要素是尺⼨界线、尺⼨线、尺⼨数字。
4.图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm 为单位时，不需标注代号和名称。
5.我们在标注尺⼨时，应注意同⼀⽅向尺⼨的尺⼨链不能_闭合且应开⼝在 B 。
A．靠左或右处B．并不重要地⽅C．靠上或下处D．任何位置均可6.⽐例是指图样中机件要素的线性尺⼨和物体（或机件）相应要素的线性尺⼨之⽐7.图样中所标注的尺⼨，（A）A．是所⽰机件的最后完⼯尺⼨B．是绘制图样的尺⼨，与⽐例有关C．以毫⽶为单位时，必须标注计量单位的代号或名称D．只确定机件的⼤⼩8.如需将实际机件按缩⼩两倍的⽐例绘制图样，按国标规定可选择的⽐例系列是：（B）A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时，不可见的轮廓线通常是⽤B 绘制，中⼼线和对称线通常是⽤C 绘制。
A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成（长仿宋体）11.要使AutoCAD转换当前轴测⾯，可使⽤功能键（C ）A．F4 B．F2 C．F5 D．F8第⼆章1、机械制图中⽤平⾏投影法获得物体的投影，它⼜分为正投影和斜投影。
2、主视图所在的投影⾯称为正⽴投影⾯，⽤字母V 表⽰。
俯视图所在的投影⾯称为⽔平投影⾯，⽤字母H 表⽰。
3、我国现⾏制图国家标准规定，以研究第_⼀__分⾓中的⼏何元素的各种投影规律为主4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图⾼平齐；俯视图与左视图宽相等5、与⼀个投影⾯平⾏，与其他两个投影⾯倾斜的直线称为该投影⾯的平⾏线，空间直线对于⼀个投影⾯所处的位置具体⼜可分为平⾏线、垂直线、⼀般位置直线三种。
机械制图复习题及部分答案
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
《机械制图》复习题(新)
《机械制图》复习题一．填空：（分）1．三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
2．一个完整的尺寸包含三个要素，它们是尺寸界线、尺寸线和尺寸数字。
其中尺寸线不允许用其它图线代替，而尺寸界线可以用其它图线代替。
3．一个平面图形必须通过尺寸确定它的大小，按照尺寸在平面图形中作用的不同可以把尺寸分为定位尺寸、定形尺寸两类。
4．俯视图上远离X轴的方向为物体的前方（即前表面）。
主视图上远离Z轴的方向为物体的左方。
左视图上远离Z轴的方向为物体的前方。
5．俯视图上能度量物体的长度（左、右两个面之间的距离）和宽度（即前、后两个面之间的距离）；左视图上能度量物体的宽度和高度；主视图上能度量物体的长度和高度。
6．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。
7．断面图分为移出断面和重合断面。
8．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。
9．读组合体视图的基本方法是形体分析法和面形分析法。
10．在组合体视图上标注尺寸，应做到正确、齐全、清晰。
11．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。
12．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。
二．判断题：1．绘制圆的对称中心线时应用粗实线绘制。
（×）2．机械制图的国家标准规定图样中的尺寸数值的单位一般以厘米为单位。
（×）3．图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。
（×）4．图样中标题栏通常放在图框的左下角。
（×）5．斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。
（×）6．当点的X、Z坐标为零时，点在W投影面上。
（×）7．侧垂线的正面投影和侧面投影均反映实长。
（×）8．一般位置直线在三个投影面上的投影都小于实长。
（√）9．在尺寸标注中，凡是圆弧必须加注符号R。
（×）10．正平线的正面投影和水平投影均反映实长。
《机械制图》补-复习题(只有题目)
《机械制图》
一、填空题
1、基本视图有六个:___视图、___视图、__视图、__视图、___视图、__视图。
2、假设主动齿轮的转速为nl，齿数为Z1,从动齿轮的转速为n2，齿数为Z2，则传动比i=_
3、配合分为三类:____配合、_____配合、____配合。
4、螺纹的直径有____、_、_，其中__是螺纹的公称直径。
5、400的最大极限尺寸为最小极限尺寸为_，公差为_
6、基孔制配合的基准件是孔，基准孔的基本偏差代号为;基轴制配合的基准件是__,基准轴的基本偏差代号为_
二、选择题
1、局部视图的断裂边界应以（)表示。
A.点画线
B.粗实线
C.虚线
D.波浪线
2、对称或基本对称的视图,可以采用（）视图来表示外形和内部结构、形状。
A.全剖
B.局部剖
C.半剖
D.任意剖
3、下列断面图中错误的一个是（)。
4、于零件上的肋板、轮辐、薄壁等，如( ）切，不画剖面符号，且用粗实线将它们与相邻结构分开。
A.横向
B.斜向℃.纵向D.反向
5、32士0.0125的公差为()。
A. +0.0125
B.-0.0125
C. +0.025
D.-0.025
三、在指定位置画出A,B,C向视图。
四、将主视图改画成全剖视图。
五、分析螺纹画法中的错误,并在指定位置画出正确的图形。
六、在指定位置作移出断面图，左图:单面键槽深4 mm,上部盲孔，右图:上部通孔，中间开槽。
机械制图复习资料大全
机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。
为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。
二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。
下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。
三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。
书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。
2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。
书中还附有大量的实例和练习题，可供读者进行实践和巩固。
3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。
该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。
四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题
1、机械制图当中基本图幅有哪五种A0、A1、A
2、A3
A4其中A4图纸幅的尺寸为210×297。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
11、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
12、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。
13、主视图所在的投影面称为正立投影面，简称正面，用字母V表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。
14、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。
15、零件有长宽高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。
16、零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上下左右方位，俯视图上只能反映零件的前后左右方位。
17、直线按其对三个投影面的相对位置关系不同，可分为投影面的平行线、投影面的垂直线、一般位置直线。
18、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。
19、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。
20、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。
21、与三个投影面都倾斜的直线称为一般位置直线。
22、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面、一般位置平面。
23、组合体的组合形式有叠加和切割两类。
24、组合体相邻的表面可能形成共面、相交和相切三种关系。
25、组合体视图的画图步骤是形体分析法、选择比例图幅、选择视图、布置视图、画稿、检查、描深、标注尺寸、完成全图。
26、组合体尺寸标注的基本要求为：正确、齐全、清晰。
27、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。
28、断面图分为：重合断面和移出断面两种。
29、同一零件各剖视图的剖面线方向相同间隔相等
30、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。
31、Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
一、选择题
1、已知物体的主、俯视图，正确的左视图是（A）。
2、已知圆柱截切后的主、俯视图，正确的左视图是（D）。
3、已知立体的主、俯视图，正确的左视图是（B）。
4、下列符号中表示强制国家标准的是（C）。
A．GB/TB．GB/ZC.GB
5、不可见轮廓线采用（B）来绘制。
A．粗实线B．虚线C.细实线
6、下列比例当中表示放大比例的是（B）A．1：1B．2：1C.1：2
7、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC.SΦ
8、下列比例当中表示缩小比例的是（C）A．1：1B．2：1C.1：2
9、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m
10、下列尺寸正确标注的图形是(C)
11、下列缩写词中表示均布的意思的是（C）A．SRB．EQSC.C
12、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜
13、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角
14、物体上互相平行的线段，轴测投影（A）A、平行B、垂直C、无法确定
15、正等轴测图的轴间角为（A）A、120B、60C、90
16、正等轴测图中，为了作图方便，轴向伸缩系数一般取（C）A、3B、2C、1
17、当一个面平行于一个投影面时，必（B）于另外两个投影面A、平行B、垂直C、倾斜
18、当一条线垂直于一个投影面时，必（A）于另外两个投影面A、平行B、垂直C、倾斜
19、根据组合体的组合方式，画组合体轴测图时，常用（D）作图。
A、切割法
B、叠加法
C、综合法D，切割法、叠加法和综合法
20、下列局部剖视图中，正确的画法是B。
ABCD
21、下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。
ABC.D
22、在半剖视图中，剖视图部分与视图部分的分界线为：(A)A.、细点画线B粗实线、C、双点画线
23、重合剖面的轮廓线都是用(C)A.、细点画线绘制B、粗实线绘制C、细实线绘制
24、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：(C)
A.、细点画线B、粗实线、C、双点画线
25、下列投影法中不属于平行投影法的是（A）A、中心投影法B、正投影法C、斜投影法
26、在三视图中，主视图反映物体的（B）A、长和宽B、长和高C、宽和高
27、主视图与俯视图（A）A、长对正B、高平齐C、宽相等
28、主视图与左视图（B）A、长对正B、高平齐C、宽相等
29、为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。
A、三B、四
C、五
30、三视图是采用（B）得到的A、中心投影法B、正投影法C、斜投影法
三、判断题
1、国家制图标准规定，图纸大小可以随意确定(×)
2、比例是指图样与实物相应要素的线性尺寸之比。
(×)
3、2：1是缩小比例。
(×)
4、绘制机械图样时，尽量采用1：1的比例(√)
5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
(√)
6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
(×)
7、国家制图标准规定，可见的轮廓线用虚线绘制。
(×)
8、国家制图标准规定，各种图线的粗细相同。
(×)
9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
(√)
10、图样中书写汉字的字体，应为仿宋体。
(√)
11、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
√
12、当圆的直径过小时，可以用线实线来代替线点画线。
(√)
13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
（√）
14、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
（√）
15、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。
（√）
16、斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。
（√）
17、中心投影法是投射线互相平行的。
（×）
18、水平线的水平投影反映真实长度。
（√）
19、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
（√）
20、点的三投影面体系中的位置，可以用坐标来表示。
（√）
21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
（√）
22、当一条直线垂直于投影面时，则在该面上反映实形性。
（×）
23、非回转体类零件的主视图一般应选择工作位置。
（√）
24、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。
（√）
25、为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）
26、标注的尺寸不是定位尺寸就是定形尺寸。
×
27、正等轴测图的轴间角可以任意确定（×）
，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
(10分)
2、作平面四边形ABCD 的投影。
(10分)
3、根据给出的视图，补画第三视图（或视图所缺的图线）。
4、在指定位置画出剖面图(键槽深3mm)。
(8分)a
1、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作
A 、
B 两点的三面投影。
X Y W
2、作平面四边形ABCD 的投影。
3、
4、在指定位置画出剖面图(键槽深3mm)。
