电力电缆屏蔽层的作用
电力电缆金属护套或屏蔽的接地作用
电力电缆金属护套或屏蔽的接地作用1.概述接地用以：防止人身受到电击，确保电力系统正常运行，保护线路和设备免遭损坏，还可防止电气火灾，防止雷击和静电危害等。
电缆金属护套或屏蔽的接地的作用有：（1）电缆线芯双屏蔽和金属护套的电容电流有一回路流入大地；（2）当电缆对金属护套或屏蔽发生短路时，短路电流可流入地下；（3）电缆线芯绝缘损伤后发生相间短路发展至接地故障时，故障电流通过接地线流入地中；（4）电缆中的不平衡电流引起的感应电压、通过地线与大地形成短路，防止电缆对接地支架存在电位差而放电闪络。
现在大量使用的交联电缆，分相屏蔽，屏蔽层分金属（铜带）层和半导电层。
半导电层中含有胶质碳，可起到均匀电场的作用；同时碳能吸收电缆本体细小间隙中因空气电离产生的败坏物，均匀电场，以保护电缆绝缘。
金属屏蔽层的作用：第一:保持零电位，使缆芯之间没有电位差；第二:在短路时承载短路电流，以免因短路引起电缆温升过高而损坏绝缘层，同时屏蔽层也可以防止周围外界强电场对电缆内传输电流的干扰；第三:屏蔽层可以有效地将电缆产生的强电场限制在屏蔽层内，由于屏蔽层接地，外部便不存在电缆产生的强电场，不会对周围的弱电线路及仪表，产生强电干扰或危及人身安全。
在配电系统中：电源电缆的起始端与发电厂的接地网接通，末端与变电所接地网连通；变电所馈出电缆接地与各用户连通；低压电缆的PEN线与电缆铠甲接地后可与高压电缆接地等电位；重要用户的电源电缆又来自独立的电源。
这样，高低压电缆接地线的互相联结，又与接地网连在一起。
因此，电缆接地成了接地系统总体的重要组成部分，对电网安全运行有重要作用。
3.2保证接地线截面和质量交联电缆接头制作中，铜屏蔽层、铠甲层应分别连接不得中断，两者还应加以绝缘分隔，恢复铜屏蔽应采用软质铜编织线连接；确保与各相绝缘外屏蔽接触良好。
两端与铜屏蔽层焊接，铠甲用镀锡地线恢复跨接，分别焊在两边的铠甲上。
电缆接地线的规格，严格要求应按电缆线路的接地电流大小而定。
电力电缆屏蔽层的作用
津成电线电缆内部专用
电力电缆屏蔽层的作用
电线电缆最外层一般为橡胶或橡胶合成套,这一层的作用一是绝缘，同时也起保护电缆不受伤害的作用。
电缆分高压还是低压电缆，如果是高压的，里面还会有一层类似树脂的填充物，这是起绝缘作用的，在高压电缆中，这层是绝缘的最重要部分。
低压的没有这层东西。
然后里面还会缠一些类似丝带一样的东西，这是为了固定住电缆每一芯，把中间的空隙填满。
至于屏蔽层，分两种情况，电力电缆的屏蔽层的作用有：
1、是因为电力电缆通过的电流比较大，电流周围会产生磁场，为了不影响别的元件，所以加屏蔽层可以把这种电磁场屏蔽在电缆内。
2、是可以起到一定的接地保护作用，如果电缆芯线内发生破损，泄露出来的电流可以顺屏蔽层流如接地网，起到安全保护的作用。
如果是控制电缆，别的没什么区别，只是在很多地方，特别是计算机系统的控制电缆，这里的屏蔽层是用来屏蔽外来影响的，因为其本身电流很弱，非常怕外界的电磁场影响。
津成线缆。
探讨中压电缆的金属屏蔽层
探讨中压电缆的金属屏蔽层【摘要】本文主要描述了中压电缆为什么要采用金属屏蔽结构以及金属屏蔽的工艺及短路电流的计算方法。
【关键词】金属屏蔽；截面积；屏蔽工艺；短路电流；0 引言金属屏蔽层是中压（3.6/6kV∽26/35kV））交联聚乙烯绝缘电力电缆中不可缺少的结构,GB/T12706.2—2008和GB/T12706.3—2008第7部分规定所有电缆的绝缘线芯上应有金属屏蔽，可以在单根绝缘线芯上也可以在几根绝缘线芯上包覆金属屏蔽。
科学设计金属屏蔽的结构、准确计算屏蔽层所承受的短路电流并合理制定屏蔽层加工工艺,对确保交联电缆的质量乃至整个运行系统的安全具有至关重要的作用。
1 金属屏蔽的方式和作用中压交联聚乙烯绝缘电力电缆金属屏蔽的方式主要由铜带搭盖绕包屏蔽和疏绕铜丝屏蔽两种方式。
根据GB/T12706-2008 额定电压6kV到35kV电缆的标准规定，铜带屏蔽方式中的铜带平均搭盖率不小于铜带宽度的15%（标称值），最小值不小于5%。
单芯电缆的铜带厚度≥0.12mm,多芯电缆的平均厚度≥0.10mm,铜带最小厚度不小于标称值的90%。
铜丝屏蔽由疏绕的软铜线组成，其表面应由反向绕包的铜丝或铜带扎紧，相邻铜丝的平均间隙应不大于4mm。
电缆结构上的屏蔽是一种改善电场分布的措施，金属屏蔽的作用主要有以下几个方面:1、电缆正常通电时金属屏蔽层通过电容电流，短路故障时通过短路电流。
2、将电缆通电时引起的电磁场屏蔽在绝缘线芯内，以减少对外界产生的电磁干扰，金属屏蔽层也起到限制外界电磁场对内部产生的影响。
3、电站保护系统要求外金属屏蔽具有较好的防雷特性。
4、均化电场，防止轴向放电。
由于半导电层具有一定的电阻，当金属屏蔽层接地不良时，在电缆轴向由于电位分布不均匀而造成电缆沿面放电。
2 金属屏蔽截面积的计算为了保证系统发生短路时不烧坏金属屏蔽层，必须根据系统规划详细合理计算出短路容量，根据短路容量计算出金属屏蔽层的截面大小。
计算机电缆介绍及屏蔽层作用
计算机电缆介绍及屏蔽层作用据矿用电缆报道计算机电缆适用于交流额定电压为300/500V及以下对于防干扰性能要求高的电子计算机、检测仪器、仪表的固定连接。
产品标准企业标准型号名称DJYVP20电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽钢带铠装电缆。
DJYVP电子计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽电缆。
电缆导体的长期允许工作温度应不超过70℃在使用过程中电缆应防止高温直流辐射或接触电缆敷设环境温度应不低于0℃。
电缆敷设安装允许弯曲半径非铠装层电缆应不小于电缆外径的6倍铠装或屏蔽层结构电缆应不小于电缆外径的12倍屏蔽层结构的软电缆应不小于电缆外径的6倍。
下面werge_dryj介绍一下计算机电缆屏蔽层的作用一、引起干扰的主要原因1电阻耦合引入的干扰传导引入2电容电感耦合引入的干扰3计算机供电线路上引入的干扰4雷击引入的干扰注1、由于外施电压在线芯间电容耦合的作用下产生的静电干扰2、由于通电电流产生的电磁感应干扰。
总的来讲当邻近存在高电压、大电流干扰源时电气干扰更严重由于同一电缆的线芯之间的距离较小其干扰程度也远大于平行敷设的紧邻电缆。
二、屏蔽的选择1、开关量信号可用总屏蔽2、高电平模拟信号宜用对绞线芯的总屏蔽必要时也可用对绞线芯分屏蔽3、低电平模拟信号或脉冲量信号宜用对绞线芯的分屏蔽必要时也可用含对绞线芯分屏蔽的复合总屏蔽。
三、屏蔽电缆的作用屏蔽电缆的作用主要是防止1静电干扰2电磁感应3串音感应所产生之干扰确保系统传输正常运行061127 PLC控制系统抗干扰技术设计策略随着工业设备自动化控制技术的发展可编程控制器PLC在工业设备控制中的应用越来越广泛。
PLC控制系统的可靠性直接影响到企业的安全生产和经济运行系统的抗干扰能力是关系到整个系统可靠运行的关键。
本文详细介绍了影响PLC运行的干扰类型及来源并提出抗干扰设计的实施策略。
自动化系统所使用的各种类型PLC中有的是集中安装在控制室有的是安装在生产现场和各电机设备上它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
电力电缆的屏蔽层的作用
电力电缆的屏蔽层的作用
-------------------------------------------------------------------------------
屏蔽层为了均匀导电线芯和绝缘电场，6kV及以上的中高压电力电缆一般都有导体屏
蔽层和绝缘屏蔽层，部分低压电缆不设置屏蔽层。
屏蔽层有半导电屏蔽和金属屏蔽两种。
（1）半导电屏蔽 半导电屏蔽层通常设置在导电线芯的外表面和绝缘层的外表面，分别称为内半导电屏蔽层和外半导电屏蔽层。
半导电屏蔽层是由电阻率很低且厚度较薄的半导电材料构成。
内半导电屏蔽层是为了均匀线芯外表面电场，避免因导体表面不光滑以及线芯绞合产生的气隙而造成导体和绝缘发生局部放电。
外半导电屏蔽层与绝缘层外表面接触很好，且与金属护套等电位，避免因电缆绝缘表面裂纹等缺陷而与金属护套发生局部放电。
（2）金属屏蔽 对于没有金属护套的中低压电力电缆，除了设置有半导电屏蔽层外，还要增加金属屏蔽层。
金属屏蔽层通常由铜带或铜丝绕包而成，主要起到屏蔽电场的作用。

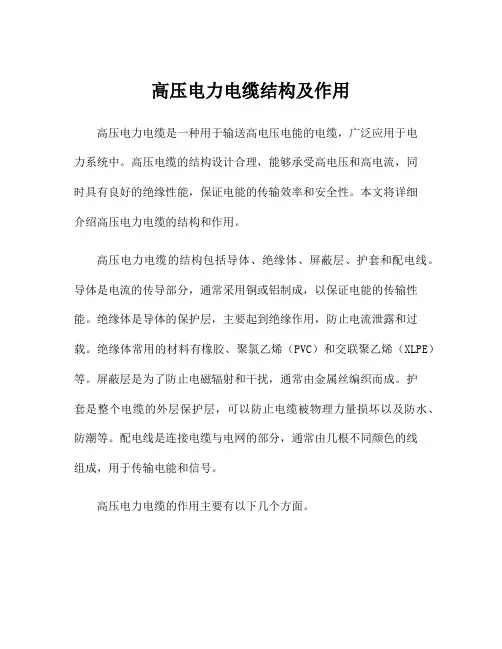

高压电力电缆结构及作用
高压电力电缆结构及作用高压电力电缆是一种用于输送高电压电能的电缆，广泛应用于电力系统中。
高压电缆的结构设计合理，能够承受高电压和高电流，同时具有良好的绝缘性能，保证电能的传输效率和安全性。
本文将详细介绍高压电力电缆的结构和作用。
高压电力电缆的结构包括导体、绝缘体、屏蔽层、护套和配电线。
导体是电流的传导部分，通常采用铜或铝制成，以保证电能的传输性能。
绝缘体是导体的保护层，主要起到绝缘作用，防止电流泄露和过载。
绝缘体常用的材料有橡胶、聚氯乙烯（PVC）和交联聚乙烯（XLPE）等。
屏蔽层是为了防止电磁辐射和干扰，通常由金属丝编织而成。
护套是整个电缆的外层保护层，可以防止电缆被物理力量损坏以及防水、防潮等。
配电线是连接电缆与电网的部分，通常由几根不同颜色的线组成，用于传输电能和信号。
高压电力电缆的作用主要有以下几个方面。
1.输送电能：高压电力电缆被广泛应用于电力系统中，用于输送大功率电能。
由于其结构合理、导电能力强，能够承受高电压和高电流的传输，为电力系统提供稳定的电能。
2.保护电能安全：高压电力电缆的绝缘体能够有效地防止电流泄露和过载，保护电能的安全传输。
绝缘体的选择和绝缘质量的控制对于电缆的安全运行至关重要。
3.防止电磁干扰：高压电力电缆的屏蔽层能够有效地阻止电磁辐射和干扰。
在电力系统中，各种电力设备、电缆和导线会产生电磁波，如果没有屏蔽层的保护，这些电磁波可能会干扰其他设备的正常运行。
4.抗物理损伤：高压电力电缆的护套能够保护电缆免受物理力量的损伤，如机械碰撞、水淹、化学腐蚀等。
护套的材料通常具有防水、防火、耐腐蚀等特性，保证电缆的安全运行。
5.传输信号：配电线是高压电力电缆中的一部分，用于传输电能和信号。
不同颜色的线可以区分不同功能，如火线、零线、地线等。
配电线的质量和连接的可靠性对于电缆的正常运行和信号传输起着重要作用。
高压电力电缆在电力系统中扮演着重要的角色，保证了电能的稳定输送和安全使用。
屏蔽电缆的原理
屏蔽电缆的原理
屏蔽电缆是一种设计用来减轻外部电磁干扰对电缆内部信号的影响的电缆。
它主要由导体、绝缘材料、屏蔽层和外护层组成。
屏蔽电缆的原理是利用屏蔽层，它由导电材料（如金属箔或编织网）构成，将电缆内部的信号线包裹在其中。
屏蔽层可形成一个电磁屏障，有效防止外部电磁场进入电缆内部或内部信号逃逸出去。
当外部电磁波穿过屏蔽电缆时，屏蔽层会像围墙一样，将电磁波反射回去，使之无法穿透到电缆内部。
这样就能够有效地降低电缆内部信号受到的干扰。
屏蔽电缆的屏蔽层与接地之间形成一个屏蔽器。
这样，当外部电磁波对屏蔽电缆产生干扰时，干扰信号会集中在屏蔽层上，然后通过接地释放，从而保护了电缆内部的信号不受干扰。
屏蔽电缆的设计还需要考虑屏蔽层的材料选择、屏蔽层的结构形式、屏蔽层与导体的接地方式等因素。
这些因素的合理选择能够提高屏蔽电缆的屏蔽效果，防止干扰信号的泄漏和内部信号的外泄。
电线电缆屏蔽理论及其应用
2. 屏蔽的目的是：
1）采用屏蔽体包围电磁骚扰源，以抑制电磁骚扰源
对其周围空间存在的接受器的干扰； 2）采用屏蔽体包围接受器，以避免骚扰源对其干扰。
3. 屏蔽的关键点：
1）屏蔽材料的选择；
2）实际屏蔽体的设计。
§5.1 电磁屏蔽原理
§5.1.1 电磁屏蔽的类型
1.按采取屏蔽措施的对象分为： ① 主动屏蔽：把干扰源臵于屏蔽体之内，防止电磁能量 和干扰信号泄漏到外部空间。 ② 被动屏蔽：把敏感设备臵于屏蔽体内，使其不受外部 干扰的影响。 2、屏蔽按场的类型可分为 ① 电场屏蔽：静电屏蔽/交变电场屏蔽
2 2 2
T1T2e 1 E 0 2 2 d 1 R2 e (1 m2 )e d 1 E0 2 2 d 1 m e (6)
d
1 E0 1 m2 e2 d 屏蔽效果（总的损耗）S E3 (1 m2 )e d
(7)
用dB表示： S 20 lg(1 m2 ) 20 lg e d 20 lg 1 m2e2 d 反射损耗S2 吸收损耗S1 多重反射损耗S3 ( 0 ) 2 1、反射损耗 S 2 20 lg dB 40
漏，采用双层屏蔽，可以提高屏蔽效果。
图5-7 低频磁场屏蔽 （a）线圈所产生的磁通主要沿屏蔽罩通过，即被限制在屏蔽体 内，从而使线圈周围的元件、电路和设备不受线圈磁场的影响或 骚扰。 （b）外界磁通将通过屏蔽体而很少进入屏蔽罩内，从而使外部 磁场不致骚扰屏蔽罩内的线圈。
使用铁磁材料作为屏蔽体时要注意下列问题： ①所用铁磁材料的磁导率u越高，屏蔽罩越厚（即s越大），则磁 阻Rm越小，磁屏蔽效果越好。 为了获得更好的磁屏蔽效果，需要选用高磁导率材料，并要 使屏蔽罩有足够的厚度，有时需用多层屏蔽。所以，效果良好的 铁磁屏蔽往往是既昂贵又笨重。 ②用铁磁材料作的屏蔽罩，在垂直磁力线方向不应开口或有缝隙。 因为若缝隙垂直于磁力线，则会切断磁力线，使磁阻增大，屏蔽 效果变差。 ③铁磁材料的屏蔽不能用于高频磁场屏蔽。因为高频时铁磁材料
