2021年中考物理真题全国精选及解析：电与磁专题
1
2021年中考物理真题全国精选及解析：电与磁
1. （2021北京）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如5所示，其中小磁针(黑色一端为N极)静止时的指向情况如图5甲所示。铁屑静止时的分布情况如图5乙所示。图6中能正确用磁感线描述这两个实验现象的是
【答案】C
【解析】解：根据异名磁极相互吸引可知，甲螺线管的左端为S极，右端为N极；通电螺线管周围的磁场与条形磁体的磁场相似；在通电螺线管的外部，磁感线是从N极出来回到S极的，在螺线管的内部，磁感线是从S极到N极，磁感线是一条封闭的曲线，故C正确
故选：C。
2.（2021盘锦）下列有关电与磁的应用，说法正确的是( )
A. 指南针的工作原理是磁极间的相互作用
B. 电铃的工作原理是磁场对电流的作用
C. 扬声器的工作原理是电流的磁效应
D. 动圈式话筒的工作原理是电磁感应现象
【答案】AD 2
【解析】解：A、指南针的工作原理是磁极间的相互作用，故A正确
B、电铃是根据电流的磁效应工作的，故B错误
C、扬声器的工作原理通电导体在磁场中受力运动的原理工作的，故C错误
D、动圈式话筒的工作原理是电磁感应现象，故D正确
3.（2021乐山）下列所示的实验装置中，能说明磁极间相互作用规律的是
【答案】A
【解析】磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引，A正确；B选项为电流的周围存在磁场；C选项为磁场对电流的作用；D选项为电磁感应。故选A
4.（2021锦州）图甲是一种常见的话简动圈式话简的构造图，图乙所示的四幅图中能够说明其工作原理的是（ ）
【答案】A
5. （2021北京）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（ ）
A. 导体中的负电荷在做定向移动时一定产生磁场
B. 改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C. 闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D. 指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
【答案】AD 3
【解析】解：A、导体中的负电荷在做定向移动时会产生电流，电流的周围存在磁场，故A正确；
B、改变磁场的方向，同时电流的方向改变，则通电导线在磁场中的受力方向不会发生改变，故B错误；
C、闭合回路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；
D、指南针在地磁场中静止时指示一定的方向，其原因是指南针的N板受到地磁场的作用力，故D正确。
6．（2021营口）下列四个实验能反映电风扇工作原理的是（ ）
A．
B．
C．
D．
【答案】C。 【解析】解：电风扇的核心元件是电动机，电动机是利用通电导体在磁场中受力而运动的4
原理制成的。
A、该实验说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是机械能转化为电能，故A不符合题意；
B、移动滑片，小灯泡亮度发生改变，是电能转化为内能，故B不符合题意；
C、该选项中存在电源，闭合开关后，处于磁场中的直导线会受力运动，即通电导体在磁场中受力运动，故是电动机的原理，故C符合题意；
D、该实验装置是奥斯特实验装置，此实验说明了通电导体周围存在着磁场，故D不符合题意。
7. （2021通辽）下列关于科学研究方法的叙述：①研究磁场时引入“磁感线”，采用了模型法；②探究导体电阻大小与导体长度的关系时，控制其它量相同，采用了类比法；③探究动能大小的影响因素时，通过木块被撞后移动的距离来比较动能大小，采用了转换法；④在经验事实的基础上，经过科学推理得出牛顿第一定律，采用了放大法，其中正确的是（ ）
A. ①③ B. ②③ C. ①② D. ②④
【答案】A
【解析】解：①研究磁场时，引入“磁感线”，采用的是模型法；
②探究导体电阻大小与导体长度的关系时，控制其它量相同，采用的是控制变量法；
③探究动能大小与哪些因素有关时，用木块被小车撞击后移动的距离来反映小车动能的大小，采用的是转换法；
④在经验事实的基础上，经过科学推理得出牛顿第一定律，采用的是推理法；
所以叙述正确的是①③，故选项A正确。
8.（2021达州）小聪学完初中物理，在复习阶段他把两年的物理内容按现象、概念、规律、5
实验、探究方法、知识应用等进行系统专题总结，以便加深对知识的理解，下列知识总结错误的是( )
A. 托里拆利实验精确地测出了大气压强的值
B. 通过比较吸引大头针多少来判断电磁铁磁性强弱运用了转换法
C. 家用台灯正常工作时通过灯丝的电流约为2A
D. 煤、石油、天然气属于不可再生能源
【答案】C
【解析】解：A、托里拆利精确地测出了大气压强的值，故A正确
B、通过比较吸引大头针多少来判断电磁铁磁性强弱，就是运用了转换法，故B正确
C、家用台灯额定功率在20W左右，正常工作的电流在𝐈=𝐏𝐔=𝟐𝟎𝐖𝟐𝟐𝟎𝐕≈𝟎.𝟏𝐀左右，故C错误
D、煤、石油、天然气属于不可再生能源，故D正确
9.（2021锦州）如图所示，当闭合开关S时，小磁针将沿 （填“顺时针”或“逆时针”）方向转动;当滑动变阻器的滑片P向右移动时，电磁铁的磁性将 （“增强”、“不变”或“减弱”）。
【答案】顺时针 增强
10．（2021营口）我国三峡工程是举世瞩目的跨世纪工程，三峡船闸是世界上最大的船闸。船闸是利用
原理工作的；三峡大坝设计成上窄下宽的形状是因为液体压强随深度的增加而 （选填“增大”或“减小”）；水库蓄水发电是 能转化为电能，而电能在传输过程中由于电流的 效应会产生电能损耗。
【答案】连通器；增大；水的重力势；热。 6
【解析】（1）船闸在工作时，闸室分别与上游和下游构成连通器，运用了连通器的原理
（2）三峡大坝设计成了上窄下宽的形状，原因是：液体压强会随着深度的增加而增大
（3）发电时，水从高处流下来，水的重力势能转化成电能
（4）电流流过导体时会产生热量，损耗电能
11. （2021北京）小丽在中国科技馆“会发电的衣服”的展台区，进行了如下探究实验∶用脚踩动踏步机踏板，带动发电纤维抖动，LED灯被点亮；增大踩动踏板的速度，发现被点亮的LED灯的数目增多。请你根据小丽的实验步骤及现象，写出她所探究的问题______
【答案】发光小灯的数量与踩动踏板的速度是否有关
【解析】解：观察到的现象：用脚踩动踏步机踏板，带动发电纤维抖动，LED灯被点亮
获取分析证据：增大踩动踏板的速度，发现被点亮的LED灯的数目增多
建立猜想和假设：LED 灯点亮的数目可能和踩动踏板的速度有关
提出探究问题：LED 灯点亮的数目和踩动踏板的速度有关吗？
故答案为：LED 灯点亮的数目和踩动踏板的速度有关吗？
12.（2021达州）某同学用一个电磁铁和滑动变阻器串联接入电路中，如图所示，闭合开关S后，小磁针静止时左端应为 极。当滑动变阻器的滑片P向上移动时，电磁铁的磁性将 (选填“增强”“减弱”“不变”)。
【答案】S 增强
【解析】解：如图，电流从电磁铁的右端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指指向右端，所以电磁铁的左端是S极，右端为N极，根据异名磁极相互吸引，可知小磁针的左端为S极 7
当滑动变阻器的滑片P向上移动时，连入电路的电阻变小，电流增大，在螺线管的匝数一定时，电流越大，电磁铁的磁性将增强
故答案为：S；增强
13. （2021通辽）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是
极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的 （填“发电机”或“电动机”）。
【答案】 ①. N ②. 电动机
【解析】解：由图可知，电流是从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是N极；
闭合开关，用手轻推一下线圈，通电的线圈在磁场中由于受到磁力的作用会持续转动，这就是简易的电动机。
故答案为：N；电动机。
14.（2021毕节）在图中标出通电螺线管中的电流方向和N、S极
【答案】解：根据同名磁极相互排斥，异名磁极相互吸引，故通电螺线管右端为S极，左端为N极，根据安培定则，
用右手握住通电螺线管，大拇指指向N极，则弯曲的四指指的方向即为通电螺线管中的电8
流方向，如下图所示：
故答案为：如上所示。
【解析】根据磁极的相互作用规律确定通电螺线管的N、S极，根据安培定则确定通电螺线管中的电流方向
15.（2021乐山）如图所示，按小磁针的指向标出螺线管的“N”、“S”极和电源的“+”、“-”极
【答案】
【解析】根据异名磁极相互吸引来判断螺线管的N、S极；然后根据安培定则判断电流的方向，确定电源的正负极
16．（2021营口）将如图所示的电磁铁的电路连接完整，要求：
（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）；
（2）在虚线框内画出电池符号；
（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉） 9
【答案】解：（1）小磁针静止时N极指向右，根据异名磁极相互吸引可知，电磁铁的右端为S极，左端为N极；
（2）根据安培定则可知，电流从电磁铁的右端流入，左端流出，所以电池的上端为正极；
（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性会变强，这说明电路中的电流变大，根据欧姆定律可知，电路中的总电阻变小，则滑动变阻器的电阻变小，滑动变阻器滑片应与左侧导线相连；
如图所示：
17.（2021资阳）如图所示，放在磁场中的导体棒ab通过水平光滑金属导轨与螺线管、开关和电源构成闭合回路，可自由转动的小磁针静止在图示位置。
（1）在图中标出闭合开关瞬间螺线管中电流方向、螺线管左端的极性和小磁针N极的偏转方向；
（2）闭合开关后导体棒将沿 （选填“水平”或“竖直”）方向运动。
【答案】
（1）如图；（2）水平。
【解析】（1）由图可知，电流从螺线管的右侧流入，左侧流出，根据安培定则可知，螺线

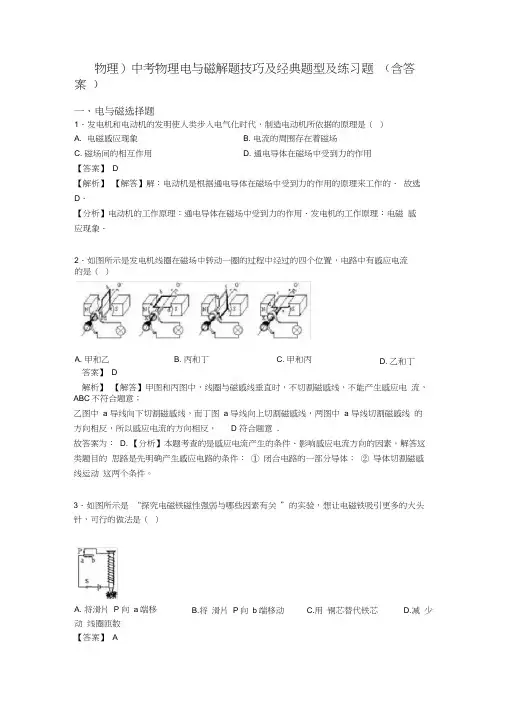

(物理)中考物理电与磁解题技巧及经典题型及练习题(含答案)
物理）中考物理电与磁解题技巧及经典题型及练习题 （含答案 ）
一、电与磁选择题
1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）
A. 电磁感应现象 B. 电流的周围存在着磁场
C. 磁场间的相互作用 D. 通电导体在磁场中受到力的作用
【答案】 D
【解析】 【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的． 故选
D．
【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁 感应现象．
2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流
答案】 D
解析】 【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电 流，
ABC不符合题意；
乙图中 a 导线向下切割磁感线，而丁图 a 导线向上切割磁感线，两图中 a 导线切割磁感线 的方向相反，所以感应电流的方向相反， D 符合题意 .
故答案为： D. 【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。解答这类题目的 思路是先明确产生感应电路的条件： ① 闭合电路的一部分导体； ② 导体切割磁感线运动 这两个条件。
3．如图所示是 “探究电磁铁磁性强弱与哪些因素有关 ”的实验，想让电磁铁吸引更多的大头
针，可行的做法是（ ）
A. 甲和乙 B. 丙和丁 C. 甲和丙 D. 乙和丁
A. 将滑片 P 向 a端移动 线圈匝数
【答案】 A B.将 滑片 P向 b端移动 C.用 铜芯替代铁芯 D.减 少 的是（ ） 【解析】 【解答】 A、将滑片 P 向 a 端移动，电阻减小，由欧姆定律可知，电路中电流增
大，则电磁铁吸引更多的大头针，故 A 正确；
B、将滑片 P 向 b 端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引 的大头针较少，故 B 错误；
C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故 C 错

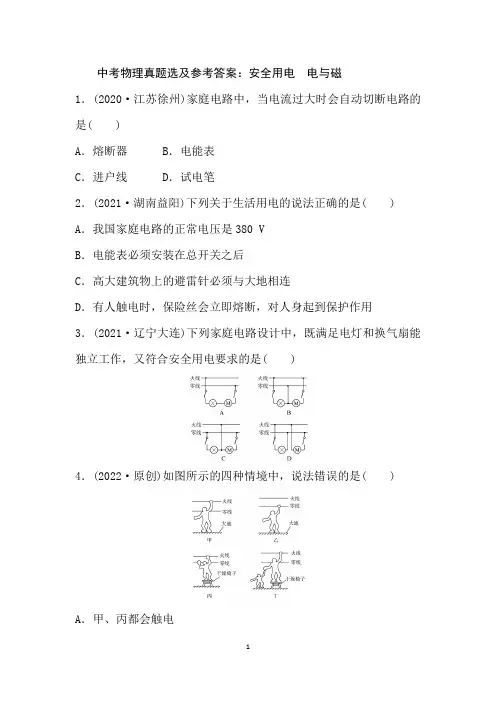

中考物理真题选及参考答案：安全用电 电与磁
1
中考物理真题选及参考答案：安全用电 电与磁
1．(2020·江苏徐州)家庭电路中，当电流过大时会自动切断电路的是( )
A．熔断器 B．电能表
C．进户线 D．试电笔
2．(2021·湖南益阳)下列关于生活用电的说法正确的是( )
A．我国家庭电路的正常电压是380 V
B．电能表必须安装在总开关之后
C．高大建筑物上的避雷针必须与大地相连
D．有人触电时，保险丝会立即熔断，对人身起到保护作用
3．(2021·辽宁大连)下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是( )
4．(2022·原创)如图所示的四种情境中，说法错误的是( )
A．甲、丙都会触电 2
B．乙不会触电
C．丁中站在干燥椅子上的人会触电，站在地面上的人不会触电
D．丁中两人都会触电
5．(2021·辽宁盘锦)下列有关家庭电路和安全用电的说法，正确的是( )
A．电能表是测量电功率的仪表
B．电路中发生短路时，空气开关跳闸，切断电路
C．家庭电路起火时，应先用水扑灭，再断开电路
D．洗衣机的三脚插头的长脚缺损后，仍继续使用
6.(2021·四川眉山)如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是( )
A．电风扇断路
B．灯泡的灯丝断路
C．电风扇的插头短路
D．电风扇的电功率很小
7.(2021·内蒙古通辽)如图是某家庭电路的一部分，下列说法正确的是( ) 3
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
8．(2021·江苏徐州)家庭电路中，为保证用电器都能独立工作。各个用电器都是一端接零线，另一端接______线，即这些用电器是______联的。为防止触电，用电器的金属外壳还必须接______线。
备考2021年中考物理复习专题：电与磁_电能 电功_电功率的计算,单选题专训及答案
备考2021
年中考物理复习专题：电与磁_
电能
电功_
电功率的计算，单选题专
训及答案
备考2021
中考物理复习专题：电与磁_
电能
电功_
电功率的计算，单选题专训
1
、
(2020
衡阳.
中考模拟) 两定值电阻R
＝10Ω,R
＝5Ω
，现将R
、R
接入如图所示的电路，电源电压为3V
，当开关S
闭合
时，下列分析正确的是（
）
A . R
、R
电流之比为1:2 B . R
、R
两端的电压之比为2:1 C . R
、R
消耗的电功率之比为1:2 D .
电路消耗总的电功率等于2.7
W
2
、
(2020
河西.
中考模拟)
教室内每一盏日光灯正常工作时的电流约为( )
A . 0.02A B . 0.2A C . 2A D . 20A
3
、
(2020
襄垣.中考模拟)
图甲是某温度报警器的原理图，阻值不计的报警器在电流达到某一值时开始报警，超过10mA
时
将损坏；热敏电阻R
的阻值随温度变化关系如图乙所示。滑动变阻器的规格为“200Ω 2A”
，滑动变阻器接人电路的阻值为1
00Ω
时，此报警器在温度为37
℃时开始报警。则下列选项正确的是（
）
A .
报警器开始报警时电路电流最小值为4mA B .
报警器开始报警时电路的总功率为0.015W C .
将P
向左移，可提高该电路开始
报警时的温度 D . 利用此电路，不能将开始报警时的温度设定为42°C
4
、
(2020
莲湖.
中考模拟) 如图甲所示，是一种温度监控装置的电路原理图。电源电压为8V
，R
为监控区安装的热敏电阻，
其阻值随温度变化关系如图乙所示，R
是阻值为20
的定值电阻，闭合开关S
，当监控区温度慢慢升高时，下列说法正确
的是( )
A .
温度升为40°C
时，电流表的示数为0.3A B .
电压表、电流表的示数都变大 C .
电压表与电流表示数的比值变大 D .
电路消耗
的总功率变大
5
、
(2020
山西.
中考模拟)
左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。柱形绝缘容器A
内部左
右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为6V
初中物理专题20 电与磁有关的中考综合计算题(解析版)
专题20 电与磁有关的中考综合计算题
1.欧姆定律及其应用
（1）导体中的电流，与导体两端的电压成 正比，与导体的电阻成反比。
（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。1安=1伏/欧。
（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。
（4）欧姆定律的应用
① 同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
②当电压不变时，电阻越大，则通过的电流就越小。
③当电流一定时，电阻越大，则电阻两端的电压就越大。
2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。还可实现自动控制。
【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和抓住考点学
根据考点考 控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：
（1）正常工作时，加热器的电阻值是多少？
（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？
【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
人教版物理中考总复习 三轮冲刺 《电与磁》中考试题精选(原卷+解析卷)
《电与磁》中考试题精选
一．选择题（共30小题）
1．如图所示，是一个手机无线充电装置。它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相同的是（ ）
A．交流电动机 B．动圈式扬声器
C．动圈式话筒 D．电磁继电器
2．我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（ ）
A．
B．
C．
D．
3．如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（ ）
A．在a、b、c、d四个位置时，导体都有感应电流
B．在a、c两个位置时，导体中没有感应电流
C．在a、c 两个位置时，导体中有感应电流且电流方向相同
D．在b、d两个位置时，导体中没有感应电流
4．笔记本电脑发热会影响使用寿命。如图是一款笔记本电脑散热支架，通过导线与电脑连接时，五个风扇就转动起来，从而帮助电脑散热。下列分析正确的是（ ）
A．风扇转动的原理是电磁感应
B．风扇之间一定串联
C．风扇在工作时主要将电能转化为内能
D．电脑是通过与空气之间的热传递来散热的
5．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是（ ）
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
D．写字的原理是同名磁极相互排斥
6．如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。关于清洁器的分析正确的是（ ）
A．两块清洁器能合在一起的原理是异名磁极相互吸引
中考物理《电与磁——实验探究》专项练习题及答案
第 1 页 共 25 页 中考物理《电与磁——实验探究》专项练习题及答案
一．实验探究题（共15小题）
1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为
A，此时通电螺线管的下端是 （选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是 （选填字母）。
A.抽去铁芯
B.电源两极对调
C.减少线圈的匝数
2．在“探究通电螺线管外部磁场的分布”的实验中：
（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与 磁体的磁场相似；图中螺线管的 端是N极，电源的 端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与 方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是 。（答一条即可）
3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察 来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针 偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针 偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做 运动。
（4）实验中 能转化为了电能。
（5）若将此装置中灵敏电流计换成 ，可进一步探究电动机的工作原理。
第 2 页 共 25 页
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越 。
【实验题】4电与磁探究实验(考点梳理+强化练习)—2021中考物理二轮专题复习讲义
2021中考物理二轮考点过关：电与磁探究实验
考点梳理
1．探究影响电磁铁磁性强弱的因素的实验
（1）电磁铁磁性强弱的影响因素：线圈匝数多少、电流大小。
当电流大小一定时，电磁铁的线圈匝数越多，磁性越强；当线圈匝数一定时，通过电磁铁的电流越大，磁性越强。
（2）实验中用到的方法：
①转换法：电磁铁的磁性无法直接观察，通过它吸引大头针的多少来判断，这里用到的是转换法；
②控制变量法：电磁铁的磁性和多个因素有关，在探究中要采用控制变量法。
2．磁场对通电导线的作用
（1）磁场对通电导线有力的作用．（2）其作用方向与电流的方向、磁场的方向有关．
3．产生感应电流的条件
闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象．这是由英国科学家法拉第最先发现的．
由这一知识点可以知道产生感应电流的条件有三点：①闭合电路；②一部分导体；③切割磁感线运动．
强化练习
1．如图所示是小明探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过比较 来显示电磁铁磁性的强弱，这种研究方法叫做 （选填“控制变量法”、“转换法”、“类比法”“等效替代法”）。下面的实验也用这种方法的是 。
A.认识电压时，我们可以用水压来类比
B.用磁感线形象地描述磁场
C.探究“压力的作用效果与哪些因素有关”时，通过海绵的凹陷程度判断作用效果是否明显
（2）该探究实验通过 的电路连接方式来控制电流相同；
（3）由该图可得到的实验结论是：电流一定时， ，电磁铁磁性越强；
（4）电磁铁吸引的大头针下端分散的原因是 ，乙的上端是 极。
2．探究影响电磁铁磁性强弱的因素
（1）根据如图可知，
（填“甲”或“乙”）的磁性强，说明电流一定时，电磁铁的
2021年中考人教版物理真题分类汇编——第20章 电与磁(选择题)(word版+答案+解析)
第20章 电与磁（选择题）
一．选择题（共31小题）
1．（2021•乐山）下列所示的实验装置中，能说明磁极间相互作用规律的是（ ）
A． B．
C． D．
2．（2021•郴州）下图所示实验装置的原理与电动机的工作原理相同的是（ ）
A． B．
C． D．
3．（2021•黑龙江）关于下列四幅图的描述正确的是（ ）
A．图甲：司南指示南北方向是由于受到地磁场的作用
B．图乙：电生磁是英国的法拉第最早发现的
C．图丙：只要导体在磁场中运动，就一定会产生感应电流
D．图丁：发电机是应用了此实验装置的工作原理
4．（2021•福建）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动跳绳时，发现灵敏电流计的指针左右摆动。则（ ）
A．向任意方向摇绳均可产生电流 B．电流方向与绳子运动方向无关
C．此过程中机械能转化为电能 D．跳绳发电属于电流的磁效应
5．（2021•郴州）a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（ ）
A．a端磁极是S极，b端磁极是N极
B．P点没有磁场
C．磁感线是真实存在的
D．Q点的磁场方向水平向右
6．（2021•菏泽）家用电磁炉的内部有一金属线圈，当线圈中通入交流电后会产生变化的磁场。金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。下列设备中利用“磁生电”原理工作的是（ ）
A．电风扇 B．电饭锅 C．电磁继电器 D．动圈式话筒
7．（2021•河北）如图所示是探究电磁感应的实验装置。关于电磁感应现象，下列说法正确的是（ ）
A．奥斯特发现了电磁感应现象
B．利用电磁感应现象制作了电动机
C．导线在磁场中沿不同方向运动，导线中都会有感应电流产生
D．如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变
2020-2021年 中考物理电与磁20(附带答案解析)
2020-2021年 中考物理电与磁20(附带答案解析)
一、电与磁选择题
1．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是（ ）
A. B. C. D.
【答案】 C
【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，C符合题意；
ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，ABD不符合题意；
故答案为：C。
【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.
2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（ ）
A. 甲和乙 B. 丙和丁 C. 甲和丙 D. 乙和丁
【答案】 D
【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；
乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.
故答案为：D.
【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。
3．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（ ）
2020-2021年电与磁中考经典题型带答案1
2020-2021年电与磁中考经典题型带答案（word） 1
一、电与磁选择题
1.下列作图中，错误的是（ ）
【解析】【解答】解:
A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A正确;
B、此图描述了平面镜成像的规律，物像对称，故B正确；
故选C.
【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点.
B、根据平面镜成像的特点（物像对称）判断.
C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段.
D、根据右手螺旋定则先判断出螺线管的N、S极. 【答案】 C A.左侧为N极，a端为正极 B.左侧为S极，a端为正极 C.左侧为N极，b端为正极 D.左侧为S极，b端为正极
【答案】C
【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作
用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。利用安培定则可以确定电流是从螺线管的右
端流入左端流出。由于电流是从电源的正极流出，经过外电路回到电源负极。所以可以确
定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.
A.甲图：它是探究电磁感应现象的装置图
B.乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少
C.丙图：将开关闭合，小磁针的N极向右转动
D.T图：电磁继电器是利用电流的热效应来工作的
【答案】C
【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实
验.故A错误.
B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻 变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；
C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互
排斥，故小磁针的N极向右转动，故C正确；
