2021年格力中央空调显示板对照图
最新格力空调主机面板操作说明教学教材
显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
电源 运行 XXXX-XX-XX XX:XX 单冷模块机【热泵 4 5 615．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
开利19XL中央空调液晶面板显示英汉对照表
18.8℃ 18.8℃ 18.6℃ 18.9℃ 95% 43℃ 1.4Kpa 64.6℃ 752.8Kpa
137℃ 1042小时 12 hours 8482hous 8468 OFF 4.4 751.4Kpa 750.8Kpa 35.2℃
95%
冷冻水进水温度 冷冻水出水温度 冷凝器进水温度 冷凝器出水温度 基本需求极限 轴承温度 油压 油池温度 油压传感器 压缩机 排气温度 压缩机工作时间 12小时内工作 压缩机工作时间 服务时间 远程控制输入 蒸发器冰点温度 蒸发器压力 冷凝器压力 电动机线圈温度 扇叶开启度 现行需求极限 蒸发器蒸发温度 冷凝器冷凝温度 设定值
开利19XL中央空调液晶面板显示英汉对照表
Entering chilled water Leaving chilled water Entering condenser water Leaving condenser water Bass demand limit Bearing temperature Oil pressure Oil sump temperature Oil pressure transducer Compressor Motor Discharge temperature Total compressor start Starts in Compressor ontime Service ontime Remote contact input Ice build setpoint Evaporator pressure Condescend pressure Motor winding temperature Tar set guide usne pos Active demand limit Evaporator refrig temperature Condenser refrig temperature Briner setpoint

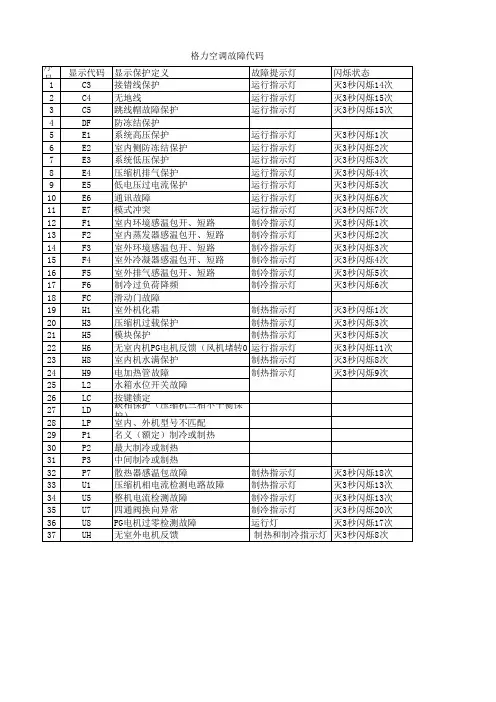

格力空调故障代码(整理)
灭3秒闪烁18次 灭3秒闪烁13次 灭3秒闪烁13次 灭3显示代码 显示保护定义 故障提示灯 1 C3 接错线保护 运行指示灯 2 C4 无地线 运行指示灯 3 C5 跳线帽故障保护 运行指示灯 4 DF 防冻结保护 5 E1 系统高压保护 运行指示灯 6 E2 室内侧防冻结保护 运行指示灯 7 E3 系统低压保护 运行指示灯 8 E4 压缩机排气保护 运行指示灯 9 E5 低电压过电流保护 运行指示灯 10 E6 通讯故障 运行指示灯 11 E7 模式冲突 运行指示灯 12 F1 室内环境感温包开、短路 制冷指示灯 13 F2 室内蒸发器感温包开、短路 制冷指示灯 14 F3 室外环境感温包开、短路 制冷指示灯 15 F4 室外冷凝器感温包开、短路 制冷指示灯 16 F5 室外排气感温包开、短路 制冷指示灯 17 F6 制冷过负荷降频 制冷指示灯 18 FC 滑动门故障 19 H1 室外机化霜 制热指示灯 20 H3 压缩机过载保护 制热指示灯 21 H5 模块保护 制热指示灯 22 H6 无室内机PG电机反馈（风机堵转0 运行指示灯 23 H8 室内机水满保护 制热指示灯 24 H9 电加热管故障 制热指示灯 25 L2 水箱水位开关故障 26 LC 按键锁定 27 LD 缺相保护（压缩机三相不平衡保护） 28 LP 室内、外机型号不匹配 29 P1 名义（额定）制冷或制热 30 P2 最大制冷或制热 31 P3 中间制冷或制热 32 P7 散热器感温包故障 制热指示灯 33 U1 压缩机相电流检测电路故障 制热指示灯 34 U5 整机电流检测故障 制冷指示灯 35 U7 四通阀换向异常 制冷指示灯 36 U8 PG电机过零检测故障 运行灯 37 UH 无室外电机反馈 制热和制冷指示灯 闪烁状态 灭3秒闪烁14次 灭3秒闪烁15次 灭3秒闪烁15次 灭3秒闪烁1次 灭3秒闪烁2次 灭3秒闪烁3次 灭3秒闪烁4次 灭3秒闪烁5次 灭3秒闪烁6次 灭3秒闪烁7次 灭3秒闪烁1次 灭3秒闪烁2次 灭3秒闪烁3次 灭3秒闪烁4次 灭3秒闪烁5次 灭3秒闪烁6次 灭3秒闪烁1次 灭3秒闪烁3次 灭3秒闪烁5次 灭3秒闪烁11次 灭3秒闪烁8次 灭3秒闪烁9次
格力空调主机面板操作说明课件.doc
显示板控制面板XXXX-XX-XX XX:XX 1电源2 运行单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块3 故障10【手动/定时】模式星期X【】开关复位▲▼退出确定4 5 6 7 8 91．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（ 3 秒）开机，开机状态下按一下（ 3 秒）关机。
5．复位键, 按此键（ 3 秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/ 关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键 3 秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3 秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时 5 分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见 3.13 启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做 3 秒钟的自动检测，显示板液晶显示器将显示如下：XXXX-XX-XX XX:XX单冷模块机【热泵模块机】制冷运行【制热运行/制冷关机/制热关机】X 个模块【手动/定时】模式星期X【】默认主页菜单内容随系统状态的变化而变化。

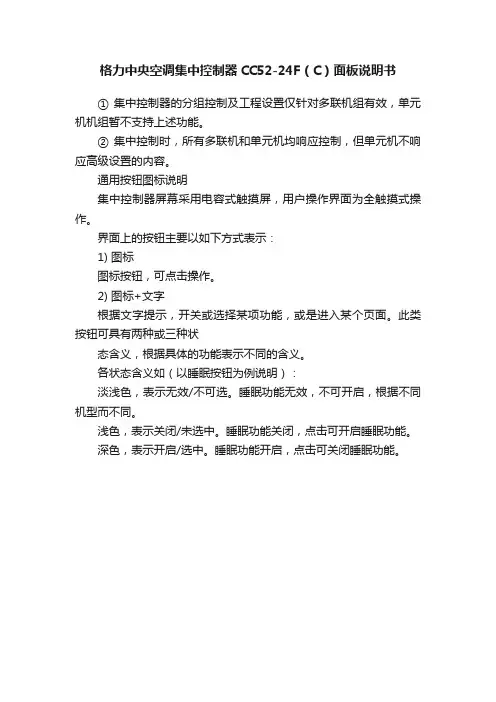

格力中央空调集中控制器CC52-24F（C）面板说明书
格力中央空调集中控制器CC52-24F（C）面板说明书
① 集中控制器的分组控制及工程设置仅针对多联机组有效，单元机机组暂不支持上述功能。
② 集中控制时，所有多联机和单元机均响应控制，但单元机不响应高级设置的内容。
通用按钮图标说明
集中控制器屏幕采用电容式触摸屏，用户操作界面为全触摸式操作。
界面上的按钮主要以如下方式表示：
1) 图标
图标按钮，可点击操作。
2) 图标+文字
根据文字提示，开关或选择某项功能，或是进入某个页面。
此类按钮可具有两种或三种状
态含义，根据具体的功能表示不同的含义。
各状态含义如（以睡眠按钮为例说明）：
淡浅色，表示无效/不可选。
睡眠功能无效，不可开启，根据不同机型而不同。
浅色，表示关闭/未选中。
睡眠功能关闭，点击可开启睡眠功能。
深色，表示开启/选中。
睡眠功能开启，点击可关闭睡眠功能。
格力空调故障显示代码大全解读
电流过大降频
F8
灭3S闪烁8次
24
排气过高降频
F9
灭3S闪烁9次
25
直流输入电压过高
PH
灭3S闪烁11次
26
化霜
H1
制热指示灯
灭3S闪烁1次
27
静电除尘保护
H2
灭3S闪烁2次
28
压缩机过载保护
H3
灭3S闪烁3次
29
系统异常
H4
灭3S闪烁4次
30
模块保护
H5
灭3S闪烁5次
31
PFC保护
HC
灭3S闪烁6次
6000＜Q≤7600
－ －
32A
4.0㎡
2.5㎡
8000＜Q≤12000
－ －
40A
6.0㎡
4.0㎡
－ －
6000＜Q≤8000
16A
1.5㎡
1.5㎡
－ －
8000＜Q≤12000
20A
2.0㎡
1.5㎡
【注意】
1、 空气开关应同时具备磁脱扣和热脱扣功能，以保证短路和过载都得到保护（切不可单独使用保险丝来保护该支路）；
空气开关容量及导线规格对照表
制冷量（单相）
制冷量（三相）
空气开关容量
空调电源线最小截面积
室内外电源连接线的最小截面积
Q≤2700
－ －
10A
1.0㎡
1.0㎡
2700＜Q≤3600
－ －
16A
1.5㎡
1.5㎡
3600＜Q≤5000
－ －
20A
2.5㎡
1.5㎡
5000＜Q≤6000
－ －
25A
杭州格力中央空调,格力空调风管机故障显示代码
自动
◆《风管机故障显示代码表》续表1
机型
代码
故障原因
机组状态
复位方式
小风管系列
E9
水满保护（新款风管）
停机
自动
E0
水泵故障（新款风管）
停机
手动
EF
见备注
F0
室内环境温度传感器故障
停机
自动
F1
室内机蒸发器温度传感器故障
停机
自动
F2
冷凝器温度传感器故障
停机
自动
F3
室外环境温度传感器故障
停机
自动
F4
排气温度传感器故障
代码
故障原因
机组状态
复位方式
大风管系列
F0
室外环境温度传感器故障
停机
自动
F1
室内机蒸发器温度传感器故障
停机
自动
F2
冷凝器温度传感器故障
停机
自动
F3
室外环境温度传感器故障
停机
自动
F4
排气温度传感器故障
停机
自动
FF
见备注
备注
FF：子房间处于关状态，如果没有设置子房间开、关功能，有可能是通讯故障，或室内机主板A接线端与火线没短接上。当线控器上显示故障代码是，如伴有报警声，请按下开关键屏蔽报警声。
本文由杭州格力空调，杭州格力中央空调整理编缉！
E系列风管机、KFR分体暗藏天井式房间空调器
E1
压缩机高压保护
停机
手动
E2
室内防冻结保护
停机
自动
E3
压缩机低压保护
停机
自动、手动
E4
压缩机排气高温保护
停机
格力空调,格力中央空调,杭州格力空调故障代码大全
Fb
数码/变频压机油温温度传感器故障
停机
自动
Fc
高压传感器故障
停机
自动
Fd
低压传感器故障
停机
自动
H0
主手操器标志
主、从手操器状态
/
No
无主内机代码
查看状态
取消查看
SL
从手操器标志
主、从手操器状态
/
3.1.2智能多联室内机故障显示代码表
机型
代码
故障原因
机组状态
复位方式
智能多联所有室内外
E1
压缩机高压保护
停机
自动
F7
室外主机出管温度传感器故障
停机
自动
F8
主机定频压机1排气温度传感器故障
停机
自动
F9
主机数码压机排气温度传感器故障
停机
自动
FA
主机定频压机1油温温度传感器故障
停机
自动
Fb
主机数码压机油温温度传感器故障
停机
自动
Fc
高压传感器故障
停机
自动
◆《多联室外机转接板故障显示代码表》续表
机型
代码
故障原因
格力空调,格力中央空调,杭州格力空调故障代码大全
一、显示板显示故障
3.1.1多联式（GMV-R*;GMV-Rh*系列）室内机显示板故障显示代码表
机型
代码
故障原因
机组状态
复位方式
适用于R22（50和60hz），R410A的R系列和Rh系列所有风管、天井、壁挂、座吊室内机
CC
远程锁定
机组操作锁定
取消锁定
自动
E7
模式冲突
停机
