蓄热式燃烧技术在加热炉中的应用
蓄热式燃烧技术在加热炉中的应用一、引言蓄热式燃烧技术自20世纪90年代从国外引进到国内，被广泛应用于钢铁行业，特别是在轧钢加热炉的应用上，通过不断消化吸收和创新改进，在节能减排方面取得了突出的成效。
高炉煤气作为高炉炼铁的副产品，由于热值低，常规情况下不能形成稳定燃烧，大量多余的高炉煤气不得不直接放散，造成了大气污染和能源浪费。
通过蓄热式燃烧技术的应用，将高炉煤气、助燃空气双蓄热后，能使高炉煤气及空气达到1000℃的高温，从而形成良好的燃烧效果。
该技术在轧钢加热炉上的应用取得了显著效果，将原先放散的高炉煤气变废为宝，降低了钢铁企业的整体能耗，减少了大气污染。
本文结合加热炉的设计工作实际，从烧嘴结构形式、火焰组织、换向阀优化布置等方面，探讨蓄热式燃烧技术在加热炉上的应用。
二、概况大冶某钢铁公司有一台高炉煤气双蓄热式加热炉，由我公司设计建造，于2019年元月建成投产，采用高炉煤气作为燃料，低热值为850×4.18kJ/Nm3，设计产能为120t/h（冷坯），主要钢种有10#，20#，45#，40Cr，Q345B，27SiMn，37Mn5等，钢坯规格主要有：150×150×7000—9000mm、180×220×7000—9000mm。
钢坯出炉温度为1200℃，单位热耗：≤1.3 GJ/t，氧化烧损：≤1％。
在设计中，我们采用的炉型为高炉煤气、空气双蓄热步进式加热炉，进出料方式为侧进侧出，单排布料，炉底水管冷却方式为汽化冷却，炉底步进机构由液压驱动，燃烧控制方式采用了先进的全分散脉冲燃烧控制技术。
三、蓄热式烧嘴的结构形式蓄热式烧嘴是蓄热式燃烧技术核心设备，主要由喷嘴、蓄热室、气室组成。
喷嘴是燃气和助燃空气喷入炉内的通道，也是烟气被吸入蓄热室的入口。
蓄热室内安装有挡砖和蜂窝体，挡砖为多孔的刚玉质砖，安装在靠近喷嘴的前端，对蜂窝体起到稳定和保护的作用。
蜂窝体一般采用刚玉莫来石质材料制成，其比表面积大，是蓄热小球的3-4倍，换热效率高，结构紧凑，受到越来越多用户的青睐和选择。

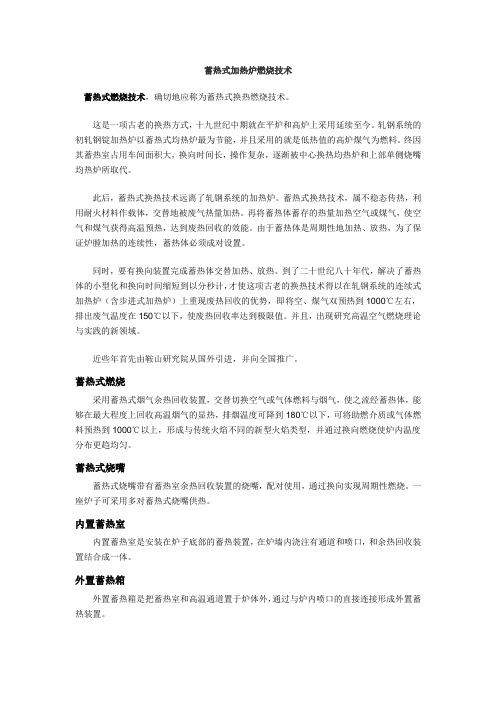

蓄热式加热炉燃烧技术
蓄热式加热炉燃烧技术蓄热式燃烧技术，确切地应称为蓄热式换热燃烧技术。
这是一项古老的换热方式，十九世纪中期就在平炉和高炉上采用延续至今。
轧钢系统的初轧钢锭加热炉以蓄热式均热炉最为节能，并且采用的就是低热值的高炉煤气为燃料。
终因其蓄热室占用车间面积大，换向时间长，操作复杂，逐渐被中心换热均热炉和上部单侧烧嘴均热炉所取代。
此后，蓄热式换热技术远离了轧钢系统的加热炉。
蓄热式换热技术，属不稳态传热，利用耐火材料作载体，交替地被废气热量加热。
再将蓄热体蓄存的热量加热空气或煤气，使空气和煤气获得高温预热，达到废热回收的效能。
由于蓄热体是周期性地加热、放热，为了保证炉膛加热的连续性，蓄热体必须成对设置。
同时，要有换向装置完成蓄热体交替加热、放热。
到了二十世纪八十年代，解决了蓄热体的小型化和换向时间缩短到以分秒计，才使这项古老的换热技术得以在轧钢系统的连续式加热炉（含步进式加热炉）上重现废热回收的优势，即将空、煤气双预热到1000℃左右，排出废气温度在150℃以下，使废热回收率达到极限值。
并且，出现研究高温空气燃烧理论与实践的新领域。
近些年首先由鞍山研究院从国外引进，并向全国推广。
蓄热式燃烧采用蓄热式烟气余热回收装置，交替切换空气或气体燃料与烟气，使之流经蓄热体，能够在最大程度上回收高温烟气的显热，排烟温度可降到180℃以下，可将助燃介质或气体燃料预热到1000℃以上，形成与传统火焰不同的新型火焰类型，并通过换向燃烧使炉内温度分布更趋均匀。
蓄热式烧嘴蓄热式烧嘴带有蓄热室余热回收装置的烧嘴，配对使用，通过换向实现周期性燃烧。
一座炉子可采用多对蓄热式烧嘴供热。
内置蓄热室内置蓄热室是安装在炉子底部的蓄热装置，在炉墙内浇注有通道和喷口，和余热回收装置结合成一体。
外置蓄热箱外置蓄热箱是把蓄热室和高温通道置于炉体外，通过与炉内喷口的直接连接形成外置蓄热装置。
自身蓄热烧嘴自身蓄热烧嘴将一对蓄热室余热回收装置安装在一个烧嘴上，烧嘴将供热与排烟在一个烧嘴内同时完成,在烧嘴周围形成烟气循环。
蓄热式燃烧技术(插图)
蓄热式燃烧技术一、前言随着经济全球化的不断推进，资源和环境问题日显突出.工业炉做为能源消耗的大户，如何尽快推行高效、环保的节能技术成为重中之重。
蓄热式燃烧技术从根本上提高了加热炉的能源利用率，特别是对低热值燃料（如高炉煤气）的合理利用，既减少了污染物（高炉煤气）的排放，又节约了能源，成为满足当前资源和环境要求的先进技术。
另外,蓄热式燃烧技术的采用又强化了加热炉内的炉气循环,均匀炉子的温度场,提高了加热质量,效果也非常显著.二、发展历史蓄热式燃烧方式是一种古老的形式，很早就在平炉和高炉上应用。
而蓄热式烧嘴则最早是由英国的Hot Work与British Gas公司合作，于上世纪八十年代初研制成功的。
当初应用在小型玻璃熔窑上，被称为RCB型烧嘴，英文名称为Regenerative Ceramic Burner。
由于它能够使烟气余热利用达到接近极限水平，节能效益巨大，因此在美国、英国等国家得以广泛推广应用。
1984年英国的Avesta Sheffild公司用于不锈钢退火炉加热段的一侧炉墙上，装了9对，其效果是产量由30t／h增加到45t／h，单耗为1.05GJ／t。
虽然是单侧供热，带钢温度差仅为±5℃。
1988年英国的Rotherham Engineering Steels公司在产量175 t／h的大方坯步进梁式炉上装了32对RCB烧嘴，取代了原来的全部烧嘴，600℃热装时单耗0.7GJ／t，炉内温度差±5℃。
日本从1985年开始了蓄热燃烧技术的研究。
他们没有以陶瓷小球作蓄热体，而是采用了压力损失小、比表面积比小球大4—5倍的陶瓷蜂窝体，减少了蓄热体的体积和重量。
1993年，日本东京煤气公司在引进此项技术后作了改进，将蓄热器和烧嘴组成一体并采用两阶段燃烧以降低NOx值，其生产的蓄热式烧嘴称FDI型。
开始用于步进梁式炉，锻造炉，罩式炉以及钢包烘烤器等工业炉上。
日本NKK公司于1996年在230t／h热轧板坯加热炉(福山厂)上全面采用了蓄热式燃烧技术，使用的是以高效蜂窝状陶瓷体作蓄热体的热回收装置和喷出装置一体化的紧凑型蓄热式烧嘴，烧嘴每30s切换一次。
蓄热式加热炉
一、引言蓄热式加热炉是用于轧钢厂的一种新型的加热炉，具有高效燃烧、回收利用烟气及低二氧化碳排放等优点。
在工业企业中广泛应用，对节能减排工作起着重要的促进作用。
二、蓄热式加热炉的工作原理及其特点蓄热式加热炉的高效蓄热式燃烧系统主要由蓄热式烧嘴和换向系统组成。
它分为预热段、加热段和均热段三个主体。
其原理是采用蓄热室预蓄热全，达到在最大程度上回收调温烟气的湿热，提高助燃空气温度的效果。
新型蓄热式加热炉的蓄热室现在普遍采用陶瓷小球或蜂窝体作为蓄热体，其表面积大，极大的提高了传热系统，使蓄热室内的体积大大缩小。
再加上新型可靠的自动控制技术及预热介质预热温度高，废气预热得到接近极限的回收。
是一种新型的高效、节能的加热炉。
参与控制的主要现场设备有：各段炉温测量热电偶；煤气预热器前后烟气温度测量热电偶；各段烟气及排烟机前烟气温度测量热电偶；各段煤气、空气及烟气流量测量孔板及差压变送器；各段煤气、空气及烟气流量调节阀；各段两侧烧嘴前煤气切断阀及空气/烟气三通换向阀；炉压测量微差压变送器及用于炉压调节的烟道闸板；用于风压调节的风机入口进风阀；煤气总管切断阀及压力调节阀；其它安全保护连锁设备等。
三、换向原理换向装置是加热炉的重要部件，整个燃烧过程都是靠抽象向装置完成的。
可以说它是整个加热炉的心脏。
它的换向原理是：初始状态下，换向装置处于某一固定状态时，向炉子一侧的燃烧器输送煤气、空气，在炉内实现混合燃烧，同时从炉子另一侧的燃烧器排出烟气，经过一个周期（120s-180s)改变方向，实现周期换向。
换向装置一般采用双气缸、二位四通换向阀，它内有四个通道，每次动作开启两具通道，同时关闭两个通道以实现供气和排水气的周期性换向。
四、自动控制系统蓄热式加热炉控制系统一般有：⑴换向控制系统；⑵炉温控制系统；⑶炉内压力控制系统；⑷安全保护控制系统；⑸烟空比控制；⑹HMI人机对话界面的功能。
1、换向控制系统设备的选型换向控制是整个加热炉燃烧、控制系统的重中之重，是燃烧控制的关键控制系统。
蓄热式燃烧加热炉
有毒有害气体
工业炉烟气中的有害气体主要有二氧 化硫(SO2)、一氧化碳(CO) 、氮氧化物 (NOx)、 氟化氢(HF)和光化学烟雾。 ▪ 二氧化硫(SO2):主要来自于含硫燃料的燃烧 ▪ 氮氧化物(NOx)： (Thermal NO)/ (Fuel NO) ▪ 一氧化碳(CO)：主要来源于燃料的不完全 燃烧和输气管道的泄露
第一节 余热资源概述
❖ 可回收的能量叫做余能资源，其中以热能形式回 收的能量叫做余热资源。目前习惯上把余能资源 统称为余热资源，余热资源由余热和重热两部分 组成。
❖ 余热资源是工矿企业中一种很普通的二次能源， 它在工业能耗中占有相当大的比重。过去许多余 热资源未能得到合理的利用，浪费现象十分惊人。 在能源日趋紧张的今天，如何合理地、 有效地 进行余热资源的回收将是一件十分紧迫的大事情。
▪ 光化学烟雾：碳氢化合物在阳光作用下与 氮氧化合物相互作用而形成的烟雾
▪ 氟化氢：含氟矿石冶炼或者加热中产生的
▪ 若大气污染物是从污染源直接排出的原始物质， 则称为一次污染物。若是由一次污染物与大气中 原有成分或几种一次污染物之间经过一系列化学 或光化学反应而生成的与一次污染物性质不同的 新污染物， 则称为二次污染物。在大气污染中，
▪ 飘尘中除了碳粒外，还有灰粒，灰粒是燃烧中的 不可燃物质，含量最多的是二氧化硅、三氧化铝， 少量的氧化铁、氧化钙，以及微量的金属微粒。
▪ 轧钢加热炉炉子温度在1150-1350℃，有推 钢式和步进式之分。其规模大小不一，大 的每小时一二百吨， 小的只有数吨。通常
烧油或气， 包括低热值煤气。烧油时，废
噪声污染
▪ 随着近代工业的发展，环境污染也随着产生，噪 声污染就是环境污染的一种，已经成为对人类的 一大危害。噪声污染与水污染、大气污染被看成 是世界范围内三个主要环境问题。
蓄热式加热炉的蓄热燃烧技术应用及操作优化探析
管理及其他M anagement and other 蓄热式加热炉的蓄热燃烧技术应用及操作优化探析高 阳摘要：当前许多钢厂的轧钢产线加热炉仍使用的是三段式步进蓄热加热炉，与其他类型加热炉相比，三段式步进蓄热加热炉具有加热均匀，温度可控，余热可回收，废气排放量低、燃料选择面广等优点，适合高炉煤气、转炉煤气、焦炉煤气、天然气等各种燃料，并且可以有效利用本厂产生的高炉煤气、焦炉煤气或者转炉煤气等作为燃料，既保证了加热质量，有效降低钢坯的氧化烧损，又实现了节能减排，降本创效，受到了国内许多钢厂的青睐。
本文主要介绍了蓄热式加热炉及蓄热燃烧技术的原理，并简述了蓄热式加热炉蓄热燃烧技术在河钢张宣科技型材作业区的应用效果及操作优化相关情况。
蓄热式加热炉及其蓄热燃烧技术的广泛应用不仅仅给大多数钢铁企业带来了巨大的经济效益，更重要的是其技术的应用在节能环保方面也起到了巨大的作用。
关键词：蓄热式加热炉；蓄热燃烧；蓄热体；技术应用；节能；环保；操作优化1 概述河钢张宣科技型材作业区设计产能为70万吨/年，生产钢种为碳素结构钢、优质碳素结构钢、低合金钢等，为适应轧线工艺和燃气条件的要求、提高钢坯加热质量、降低钢坯氧化烧损及控制脱碳，河钢张宣科技型材作业区选用的是三段式步进梁式蓄热加热炉，自投产以来，本加热炉生产运行安全稳定，有效利用了本单位炼钢厂产生的转炉煤气，加热质量指标优良，生产运行成本低，节能环保，但是在实际操作使用管理当中仍然存在一些例如操作不当、管理不到位问题，这些问题的存在直接影响了加热炉的炉况寿命、经济指标、节能降耗和使用效率。
下面就以上问题重点对蓄热式加热炉、蓄热燃烧技术应用和操作优化及节能环保进行探析。
2 蓄热式加热炉首先，对蓄热式加热炉进行一个简单的介绍，蓄热式加热炉主要由加热炉炉体本身、换向系统、蓄热室蓄热体、供风系统、燃料、汽化冷却、液压润滑和排烟及各种管路等系统构成。
实质上就是蓄热式换热器与常规加热炉的结合体。
蓄热式加热炉的自动燃烧控制技术_贾定
蓄热式加热炉的自动燃烧控制技术贾 定,卫恩泽(中冶赛迪工程技术股份有限公司自动化事业部,重庆400013)[摘 要]介绍蓄热式加热炉自动燃烧控制的关键技术及其应用,重点介绍蓄热式燃烧控制与常规控制相比的三个特点:烟气温度测量、自动换向控制、烟空比控制。
生产情况表明:自动控制系统运行稳定,排烟温度低,达到了节能和环保的目的。
[关键词]蓄热式加热炉;燃烧控制;烟气温度测量;自动换向控制;烟空比控制[中图分类号]TG155.1+2;TP273+1 [文献标识码]B [文章编号]1000 7059(2007)04 0032 06 Automatic combustion control technique for regenerative heating furnaceJIA Ding,WEI En ze(Automation Department of CISDI Engineering Co Ltd,Chongqing400013,China)Abstract:Key technique and application of automatic combustion control for regenerative heating furnace is pared with nor mal c ontrol,three characteristic s of regenerative combustion control are em phatically introduced,i e smoke temperature measure ment,automatic changeover c ontrol and smoke air flo w ratio control.Practical e xperiences show that automatic c ontrol system runs stably,exhaust smoke tempera ture is low,and energy saving and environment protection are realized.Key words:regenerative heating furnace;combustion control;smoke temperature measurement;automatic changeover control;smoke air flo w ratio control0 概述常规加热炉通常采用普通平焰烧嘴供热,其缺点是利用换热器进行空气预热,预热温度低,排烟温度高,抑制了加热炉加热能力的提高,且热利用率低,能耗高。
蓄热式加热炉
蓄热式加热炉一、蓄热式加热炉的分类和特点：1、分类蓄热式加热炉按预热介质种类分为如下两种方式：同时预热空气和煤气式和空气单预热方式。
按结构型式来分，则蓄热式加热炉分为烧嘴式和通道式。
其中烧嘴式又分为全分散换向和群组换向两种；通道式也可分为单通道和双通道两种方式。
按运料方式来分，蓄热式加热炉分为推钢式和步进式。
全分散换向烧嘴式蓄热式加热炉能够实现单个烧嘴自动控制，与常规加热炉操作类似，能够满足各钢种对炉温的不同要求，实现炉温的灵活控制；群组换向蓄热式加热炉一般将某一段的烧嘴作为一个整体进行集中控制，这种控制方式能够实现各段炉温的灵活控制，也能满足大多数钢种对炉温的不同要求；通道式蓄热式加热炉一般是全通道整体控制，不能实现炉温的灵活调整，只能满足少数钢种（如普碳钢）的加热要求，而不能满足大多数钢种（如合金钢）加热的需求。
2、蓄热式加热炉的优点蓄热式加热炉有如下优点：①能将空气、煤气预热到800~1000℃的高温，有利于低热值燃料的利用；②充分利用烟气余热，节约燃料；③排烟温度低，氮氧化物含量少，环境污染少；④每对烧嘴交替燃烧，炉内温度均匀，可提高钢坯加热质量。
二、蓄热式加热炉燃烧系统简介1、蓄热式加热炉的蓄热体蓄热式加热炉的蓄热体有两种型式，一种是陶瓷小球，另一种是陶瓷蜂窝体。
蜂窝体单位体积的换热面积大，在相同条件下，蜂窝体的传热能力是陶瓷小球的4～5倍。
同样换热能力时，蜂窝状蓄热体的体积只需陶瓷小球蓄热体1/3～1/4。
采用蜂窝体的烧嘴结构紧凑轻巧。
蜂窝体体内气流通道是直通道，而陶瓷小球蓄热体的通道是迷宫式的，因此蜂窝体的阻力较小，陶瓷小球蓄热体阻力较大，前者仅为后者的1/3左右。
蜂窝体壁薄，仅为0.5～1.2mm，透热深度小，蓄热放热速度快，换向时间仅需40～80秒，换向时间短，被预热介质的平均温度高，热回收效率高。
由于换向时间短，因此换热周期内的炉温波动小，有利于炉温和钢坯加热温度的控制。
蜂窝体内部是直通道，在高速气流的正吹反吹的频繁作用下，通道不容易积灰和堵塞。
