超声波探伤仪的知识问答
超声波探伤基础知
超声波的产生
• 人们把声源震动在介质 （如空气等）中的传播过 程，称为波动，简称波。
12
波是物质的一种运动形式，可分为电磁波和 机械波两类。
电磁波
电磁波是交变电磁场在空间的传播过程，如无 线电波、红外线灯。
波 的 分 类
机械波
机械波是指机械振动在弹性介子中的传播过程， 如水波、超声波等。
13
31
4
反射法探伤方法
Ｔ
Ｔ
Ｂ
Ｔ
Ｂ
Ｆ
Ｆ
ａ、无缺陷
ｂ、有小缺陷
ｃ、有大缺陷
5
反射法的优缺点
优点：适应范围广，探伤灵敏度高，缺陷定 位准确，操作方便。
缺点：反射波受缺陷取向的影响，超声波在 传播过程中衰减大，对近表面缺陷的探测 能力差。
6
穿透法探伤原理
• 一个探头发射的超声波透过整个工件被另 一个探头接收，根据超声波在工件中的能 量变化来判断缺陷或工件质量。
超声波探伤的优点
１.穿透能力强，可测厚度大。 ２.检测灵敏度高。 ３.可适用多种波型，各种探头作不同方向的
探测，能探出工件内部和表面各种取向的 缺陷。 ４.指向性好，能方便准确地对缺陷定位。 ５.检测速度快，费用低。
10
超声波探伤的缺点
１.探测的结果受人的因素影响。 ２.探测表面要求加工。 ３.受工件形状晶粒和组织部均匀性的限制。 ４.定位精度差。
产生机械波的条件
产生机 械波必 要的两 个条件
要有作机械振动的振源 要有能传递机械振动的弹性介质
14
超声波的特性
• 在超声波探伤中运用最广泛的是利用某些 压电材料（如石英等）的压电效应，来实 现超声波的发射和接收。
15
超声波探伤讲义(内部培训资料)
超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。
与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。
但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。
在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。
超声波检测主要用于探测试件的内部缺陷。
1、超声波：频率大于20KHZ的声波。
它是一种机械波。
探伤中常用的超声波频率为0.5~10MHz，其中2~2.5MHz被推荐为焊缝探伤的公称频率。
机械振动：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振幅A、周期T、频率f。
波动：振动的传播过程称为波动。
C=λ*f2、波的类型：（1）纵波L：振动方向与传播方向一致。
气、液、固体均可传播纵波。
（2）横波S：振动方向与传播方向垂直的波。
只能在固体介质中传播。
（3）表面波R：沿介质表面传播的波。
只能在固体表面传播。
（4）板波：在板厚与波长相当的薄板中传播的波。
只能在固体介质中传播。
3、超声波的传播速度（固体介质中）（1） E：弹性横量，ρ：密度，σ：泊松比，不同介质E、ρ不一样，波速也不一样。
（2）在同一介质中，纵波、横波和表面波的声速各不相同 CL ＞CS＞C R钢：CL =5900m/s， CS=3230m/s，CR=3007m/s4、波的迭加、干涉、衍射⑴波的迭加原理当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起位移的矢量和。
几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其它波一样，这就是波的迭加原理，又称波的独立性原理。
⑵波的干涉两列频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，介质中某些地方的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。
超声波探伤培训知识.doc

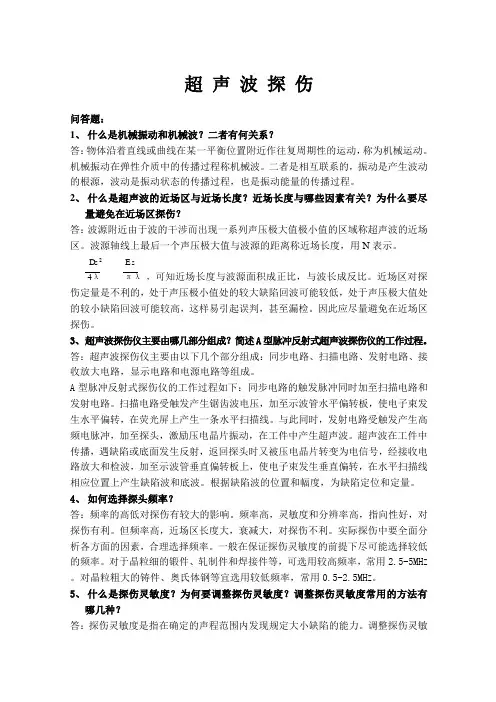

超声波探伤问答题：1、什么是机械振动和机械波？二者有何关系？答：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械运动。
机械振动在弹性介质中的传播过程称机械波。
二者是相互联系的，振动是产生波动的根源，波动是振动状态的传播过程，也是振动能量的传播过程。
2、什么是超声波的近场区与近场长度？近场长度与哪些因素有关？为什么要尽量避免在近场区探伤？答：波源附近由于波的干涉而出现一系列声压极大值极小值的区域称超声波的近场区。
波源轴线上最后一个声压极大值与波源的距离称近场长度，用N表示。
D S 2E S4λπλ，可知近场长度与波源面积成正比，与波长成反比。
近场区对探伤定量是不利的，处于声压极小值处的较大缺陷回波可能较低，处于声压极大值处的较小缺陷回波可能较高，这样易引起误判，甚至漏检。
因此应尽量避免在近场区探伤。
3、超声波探伤仪主要由哪几部分组成？简述A型脉冲反射式超声波探伤仪的工作过程。
答：超声波探伤仪主要由以下几个部分组成：同步电路、扫描电路、发射电路、接收放大电路，显示电路和电源电路等组成。
A型脉冲反射式探伤仪的工作过程如下：同步电路的触发脉冲同时加至扫描电路和发射电路。
扫描电路受触发产生锯齿波电压，加至示波管水平偏转板，使电子束发生水平偏转，在荧光屏上产生一条水平扫描线。
与此同时，发射电路受触发产生高频电脉冲，加至探头，激励压电晶片振动，在工件中产生超声波。
超声波在工件中传播，遇缺陷或底面发生反射，返回探头时又被压电晶片转变为电信号，经接收电路放大和检波，加至示波管垂直偏转板上，使电子束发生垂直偏转，在水平扫描线相应位置上产生缺陷波和底波。
根据缺陷波的位置和幅度，为缺陷定位和定量。
4、如何选择探头频率？答：频率的高低对探伤有较大的影响。
频率高，灵敏度和分辨率高，指向性好，对探伤有利。
但频率高，近场区长度大，衰减大，对探伤不利。
实际探伤中要全面分析各方面的因素，合理选择频率。
一般在保证探伤灵敏度的前提下尽可能选择较低的频率。
超声波探伤资格考试试题2
超声波探伤资格考试试题2初、中级无损检测技术资格人员-超声检测考题汇编是非判断题(在每题后面括号内打“X”号表示“错误”，画“?”表示正确)1.最常用的超声波换能器是利用压电效应发射和接收超声波的()2.在超声波检测中最常用的超声波换能器是利用磁致伸缩效应发射和接收超声波的() 3.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离() 4.一般的超声波检测仪在有抑制作用的情况下其水平线性必然变坏() 5.脉冲宽度大的仪器其频带宽度窄()6.超声波检测时要求声束方向与缺陷取向垂直为宜()7.在同一固体介质中,纵波的传播速度为常数()8.在同一固体介质中,横波的传播速度为常数()9.在同一固体介质中,瑞利波的传播速度为常数()10.在同一固体介质中,兰姆波的传播速度为常数()11.超声波表面波不能在液体表面传播()12.在同一固体材料中,传播纵,横波时的声阻抗相同()13.声阻抗是衡量介质声学特性的重要参数,温度变化对材料的声阻抗也会有影响() 14.第二介质中折射的横波其折射角达到90?时的纵波入射角为第二临界角() 15.第二介质中折射的横波其折射角达到90?时的纵波入射角为第一临界角() 16.第二介质中折射的纵波其折射角达到90?时的纵波入射角为第二临界角() 17.第二介质中折射的纵波其折射角达到90?时的纵波入射角为第一临界角() 18.频率和晶片尺寸相同时,横波声束指向性不如纵波好()19.在水中不仅能传播纵波，也能传播横波()20.有机玻璃声透镜水浸聚焦探头,透镜曲率半径越小,焦距越大() 21.有机玻璃声透镜水浸聚焦探头,透镜曲率越大,焦距越大()22.吸收衰减和散射衰减是材料对超声能量衰减的主要原因() 23.钢中声速最大的波型是纵波()24.钢中声速最大的波型是横波()25.钢中声速最大的波型是兰姆波()26.超声波在异质界面上倾斜入射时,同一波型的声束反射角大于入射角() 27.超声波在异质界面上倾斜入射时,同一波型的声束反射角小于入射角() 28.商品化斜探头标志的角度是表示声轴线在任何材料中的折射角() 29.为了在试件中得到纯横波,斜探头透声斜楔材料的纵波速度应大于被检试件中的纵波速度() 30.超声波在介质中的传播速度与波长成正比()31.超声波在铝中传播时,频率越高,波长越短()32.超声波在钢中传播时,频率越低,波长越短()33.超声波在介质中的传播速度等于质点的振动速度()34.在同种固体材料中,纵,横波声速之比为常数()35.声源面积不变时,超声波频率越高,超声场的近场长度越长() 36.采用高频探伤可以改善声束指向性,提高探伤灵敏度()37.不同压电晶体的频率常数不一样,因此用不同压电晶体作成频率相同的晶片时其厚度不同() 38.兰姆波波速在一定介质中不为常数()39.超声波探头的近场长度近似与晶片直径成正比,与波长成反比() 40.超声波探头的半扩散角近似与晶片直径成正比,与波长成反比() 41.超声波探头发射超声波利用的是逆压电效应,而接收超声波则是利用的正压电效应() 42.超声波束的指向角是在晶片直径一定的情况下,频率越低,指向角越小() 43.超声波束的指向角是在晶片直径一定的情况下,频率越高,指向角越小() 44.声透镜的曲率越大,焦距越短()45.声透镜的曲率半径越大,焦距越短()46.波长越短,近场长度越短,晶片直径越大,近场长度也越长()47.不同的材料具有不同的材料弹性和密度，因此同一波型的超声波在不同材料中的传播速度不同() 48.同一波型的超声波在不同材料中的传播速度是相同的()49.超声波纵波在异质界面上发生反射时，反射波中必定会分离出反射纵波与反射横波() 50.根据公式:C=λ?f 可知声速C与频率f成正比，因此同一波型的超声波在高频时传播速度比低频时大() 51.压电晶片是利用“逆压电效应”的原理产生超声波的()52.压电晶片是利用“逆压电效应”的原理接收超声波的()53.用声透镜对超声波进行聚焦时，必须选用中间厚度小、边缘厚度大的凹形透镜() 54.物体在振动过程中，当外力的频率等与振动系统的固有频率时，物体的振幅达到最大值，这种现象称为谐振() 55.波在传播过程中遇到远小于波长的障碍物时，就会发生绕射现象()56.超声波探头所选用压电晶片的频率与晶片厚度有密切关系，频率越高，晶片越薄() 57.在钢中测定为某个折射角的探头，移放到铝上测定，该折射角将会变小()58.在超声波检测中，窄脉冲的纵向分辨力高，这是因为它的脉冲宽度大()59.一台垂直线性理想的超声波检测仪，其回波高度与探头接收到的声压成正比例() 60.一台垂直线性理想的超声波检测仪，其回波高度与探头接收到的声压成反比() 61.当激励探头的脉冲幅度增大时，由探头发射的超声波强度也随之增大()62.超声波垂直入射至钢/空气界面时，反射波和入射波可在钢中形成驻波。
超声波探伤复习题及答案

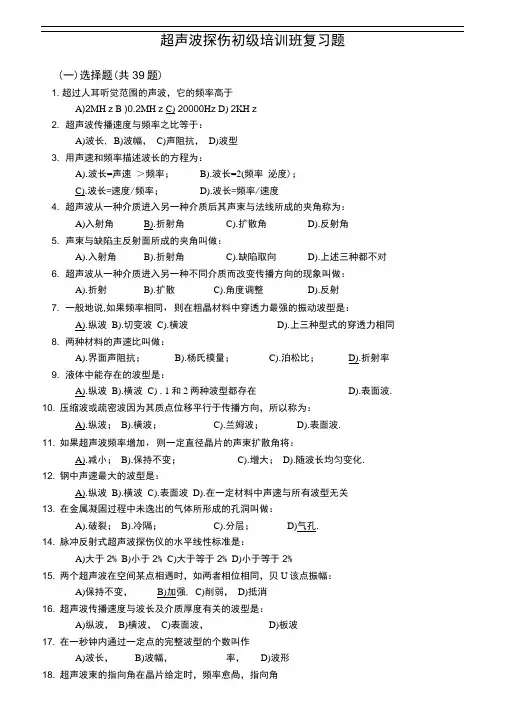

超声波探伤初级培训班复习题(一)选择题(共39题)1. 超过人耳听觉范围的声波，它的频率高于A)2MH z B )0.2MH z C) 20000H z D) 2KH z2. 超声波传播速度与频率之比等于：A)波长, B)波幅，C)声阻抗，D)波型3. 用声速和频率描述波长的方程为：A).波长=声速＞频率；B).波长=2(频率泌度)；C).波长=速度/频率；D).波长=频率/速度4. 超声波从一种介质进入另一种介质后其声束与法线所成的夹角称为：A)入射角B).折射角C).扩散角D).反射角5. 声束与缺陷主反射面所成的夹角叫做：A).入射角B).折射角C).缺陷取向D).上述三种都不对6. 超声波从一种介质进入另一种不同介质而改变传播方向的现象叫做：A).折射B).扩散C).角度调整D).反射7. 一般地说,如果频率相同，则在粗晶材料中穿透力最强的振动波型是：A).纵波B).切变波C).横波D).上三种型式的穿透力相同8. 两种材料的声速比叫做：A).界面声阻抗；B).杨氏模量；C).泊松比；D).折射率9. 液体中能存在的波型是：A).纵波B).横波C) . 1和2两种波型都存在D).表面波.10. 压缩波或疏密波因为其质点位移平行于传播方向，所以称为：A).纵波；B).横波；C).兰姆波；D).表面波.11. 如果超声波频率增加，则一定直径晶片的声束扩散角将：A).减小；B).保持不变；C).增大；D).随波长均匀变化.12. 钢中声速最大的波型是：A).纵波B).横波C).表面波D).在一定材料中声速与所有波型无关13. 在金属凝固过程中未逸出的气体所形成的孔洞叫做：A).破裂；B).冷隔；C).分层；D)气孔.14. 脉冲反射式超声波探伤仪的水平线性标准是：A)大于2% B)小于2% C)大于等于2% D)小于等于2%15. 两个超声波在空间某点相遇时，如两者相位相同，贝U该点振幅：A)保持不变，B)加强, C)削弱，D)抵消16. 超声波传播速度与波长及介质厚度有关的波型是：A)纵波，B)横波，C)表面波，D)板波17. 在一秒钟内通过一定点的完整波型的个数叫作A)波长，B)波幅，率，D)波形18. 超声波束的指向角在晶片给定时，频率愈咼，指向角A)愈大，愈小，C)不变，D)以上都不对19. 紧接压电晶片，声压分布最不均匀的超声场之一个区域称为：A）远场，E）未扩散区，C）近场区，D）非工作区20、制造厂家所标的斜探头入射角度在探测其它村料时将：A）.变小、B）.变大C）.改变D）.不变21、超声波探伤中最常用的换能器是利用：A）磁致伸缩原理B）压电原理C）波形转换原理D）上述都不对22、反射声压的大小，可以用（A.回波高度B.声强C）.回波宽度）类比。
UT问答题(整理稿)
超声波检测理论复习题问答题2.l什么是机械振动和机械波？二者有何关系？2.2什么是振动周期和振动频率？二者有何关系？2.3什么是谐振动？有何特点？什么叫阻尼振动和受迫振动？三者有何不同？超声波探头中的压电晶片在发射或接收超声波时产生何种振动？2.4什么是弹性介质？同样作为传声介质，固体和液体、气体有哪些不同？2.5什么是波动频率、波速和波长？三者有何关系？2.6什么是超声波？工业探伤应用的频率范围是多少？在超声波探伤中应用了超声波的哪些主要性质？2.7什么是波线、波阵面和波前？它们有何关系？2.8什么是平面波、柱面波和球面波？各有何特点？实际应用的超声波探头发出的波属于什么波？2.9简述影响超声波在介质中传播速度的因素有哪些？2.10什么是波的叠加原理？叠加原理说明了什么？2.11什么叫波的干涉现象？什么情况下合成振幅最大？什么情况下合成振幅最小？2.13何谓绕射（衍射）？绕射现象的发生与哪些因素有关？2.14什么叫超声场？超声场的特征量有哪些？2.16什么叫波型转换？波型转换与哪些因素有关？2.17什么叫端角反射？它有何特点？超声波检测单面焊根部未焊透缺陷时，探头Κ值应怎样选择？2.18什么叫超声波的衰减？简述衰减的种类和原因？2.19何谓主声束？何谓指向性？指向性与哪些因素有关？2.20圆盘源活塞波声场可分为哪几个区域？各有什么特点？2.21实际声场（固体介质中的脉冲波声场）与理想声场（液体介质连续波声场）有哪些不同？2.22横波声场与纵波声场相比，有哪些特点？2.23试述聚焦声场的结构与特点？2.24聚焦探头在应用上有哪些优点和不足？2.25什么是缺陷的当量尺寸？在超声波探伤中为什么要引进当量的概念？2.26什么是A VC曲线？A VC曲线中的A、Ⅴ、G各代表什么？A VC曲线可分为哪几类？3.l简述超声波探伤仪中同步电路的作用？3.3超声波探伤仪的接收电路由哪几部分组成？“抑制”旋钮有什么作用？3.4什么是压电晶体？举例说明压电晶体分为几类？3.5何谓压电材料的居里点？哪些情况要考虑它的影响？3.6探头保护膜的作用是什么？对它有哪些要求？3.7声束聚焦有什么优点？简述聚焦探头的聚焦方法和聚焦形式？3.8超声波探伤仪主要性能指标有哪些？3.9简述超声探伤系统主要性能指标有哪些？3.11对超声波探伤所用探头的晶片材料有哪些要求？／3.12什么是试块？试块的主要作用是什么？3.13试块有哪几种分类方法？我国常用试块有哪几种？3.14试块应满足哪些基本要求？使用试块时应注意些什么？3.15 我国的CSK—IA试块与IIW试块有何不同？德国和日本对IIW试块作了哪些修改？3.16 超声波探伤仪和探头的主要性能指标有哪些？4.l何谓耦合剂？简述影响耦合的因素有哪些？4.2什么叫探伤灵敏度？常用的调节探伤灵敏度的方法有几种？4.3何谓缺陷定量？简述缺陷定量方法有几种？4.4什么是当量尺寸？缺陷的当量定量法有几种？4.5什么是缺陷的指示长度？测定缺陷指示长度的方法分为哪两大类？4.6超声波探伤的分辨力与哪些因素有关？4.7怎样选择超声波探伤的频率？4.8超声波探伤时，缺陷状况对回波高度有哪些影响？4.9怎样选择超声波探伤的探头？4.10试比较横波探伤几种缺陷长度测定方法的特点。
超声波探伤基础知识
超声波探伤基础知识超声波探伤是一种利用超声波的传播特性来检测材料内部缺陷和结构状况的无损检测方法。
本文将介绍超声波探伤的基础知识，包括超声波的产生与传播、超声波探测原理、超声波探测设备和应用领域。
一、超声波的产生与传播超声波是一种频率高于20kHz的机械波，通常通过压电晶体或磁性材料的震动来产生。
超声波在固体、液体和气体中的传播速度不同，固体中的传播速度最快，液体次之，气体最慢。
超声波在材料中的传播路径会受到材料的性质和形状的影响。
二、超声波探测原理超声波探测原理基于超声波在材料中传播时的特性变化。
当超声波遇到材料内部的缺陷或界面时，会发生反射、散射和透射等现象。
通过测量反射和透射的超声波信号，可以判断材料内部的缺陷类型、位置和尺寸。
三、超声波探测设备超声波探测设备主要由发射器、接收器、超声探头和信号处理系统组成。
发射器产生超声波信号，并将其发送到被测材料中；接收器接收反射和透射的超声波信号，并将其转换成电信号；超声探头是传输超声波信号和接收回波信号的装置；信号处理系统对接收到的信号进行放大、滤波、增益调节等处理，以便进行分析和判断。
四、超声波探测的应用领域超声波探测广泛应用于工业领域中的材料检测和结构健康监测。
在金属材料中，超声波探测可以检测焊缝、裂纹、气孔等缺陷；在混凝土中，超声波探测可以评估混凝土的质量和强度；在医学领域，超声波探测可以用于人体组织的检测和诊断。
总结：超声波探测是一种重要的无损检测方法，具有非破坏性、高灵敏度和快速检测的特点。
通过超声波的产生与传播、探测原理、探测设备和应用领域的介绍，我们对超声波探测的基础知识有了更深入的了解。
在实际应用中，我们需要根据具体的检测要求选择合适的超声波探测方法和设备，以确保检测结果的准确性和可靠性。
超声波探伤基础知识
超声波探伤基础知识
超声波探伤是利用超声波在材料中传播和反射的特性来检测材料内部缺陷的一种无损检测技术。
以下是一些超声波探伤的基础知识：
1. 超声波：超声波是频率超过20kHz的机械波，它在材料中
的传播速度跟材料的密度、刚度等物理性质有关。
2. 超声波的传播：超声波在均匀材料中沿直线传播，当遇到界面或缺陷时会发生折射、反射和散射等现象。
3. 超声波的传感器：超声波传感器通常由压电材料制成，其中压电片会产生机械振动，将电能转换为超声波能量。
4. 超声波探头：超声波探头由超声波传感器和库仑耦合剂组成，用于将超声波能量传递到被检测材料中，并接收反射的超声信号。
5. 超声波的传播方式：超声波的常见传播方式包括纵波（沿着传播方向的振动方向与传播方向一致）和横波（沿着传播方向的振动方向与传播方向垂直）。
6. 超声波的缺陷检测：当超声波遇到材料中的缺陷（如裂纹、夹杂、气泡等），它会反射一部分能量回到探头。
通过分析反射信号的幅度、时间和形状等参数，可以判断缺陷的类型、大小和位置。
7. 超声波的图像生成：通过多次探测，将分析得到的超声信号以图像形式展示，可以获得材料内部缺陷的位置和形状信息。
超声波探伤在工业领域广泛应用，可用于检测金属、塑料、陶瓷等材料的缺陷，如焊接质量、母线接头、管道内部等。
它具有无损、快速、准确、可重复性好等优点，成为重要的材料检测技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波探伤仪的知识问答1、超声波探伤的基本原理是什么？答：超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。
一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。
脉冲反射式超声波探伤仪就是根据这个原理设计的。
目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。
譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射(见图1 )，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。
这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。
2、超声波探伤的主要特性有哪些？答：（1）超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射；（2）波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。
（3）超声波的传播能量大，如频率为1MHZ（100赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万倍。
3、超声波探伤选择探头K值有哪三条原则？答：（1）声束扫查到整个焊缝截面；（2）声束尽量垂直于主要缺陷；（3）有足够的灵敏度。
4、什么是无损探伤/无损检测？答：(1)无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。
(2)无损检测：Nondestructive Testing（缩写 NDT）5、常用的探伤方法有哪些？答：无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。
但在实际应用中比较常见的有以下几种：（1）常规无损检测方法有：－超声检测 Ultrasonic Testing（缩写 UT）；－射线检测 Radiographic Testing（缩写 RT）；－磁粉检测 Magnetic particle Testing（缩写 MT）；－渗透检验 Penetrant Testing （缩写 PT）；－涡流检测Eddy current Testing（缩写 ET）；（2）非常规无损检测技术有：－声发射Acoustic Emission(缩写 AE)；－泄漏检测Leak Testing（缩写 UT）；－光全息照相Optical Holography；－红外热成象Infrared Thermography；－微波检测 Microwave Testing6、超声波探伤与X射线探伤相比较有何优的缺点？答：超声波探伤比X射线探伤具有较高的探伤灵敏度、周期短、成本低、灵活方便、效率高，对人体无害等优点；缺点是对工作表面要求平滑、要求富有经验的检验人员才能辨别缺陷种类、对缺陷没有直观性；超声波探伤适合于厚度较大的零件检验。
7、超声波探伤板厚14毫米时，距离波幅曲线上三条主要曲线的关系怎样？答：测长线Ф1 х 6 －12dB定量线Ф1 х 6 －6dB判度线Ф1 х 6 －2dB8、用超声波探伤时，底波消失可能是什么原因造成的？答：（1）近表表大缺陷；（2）吸收性缺陷；（3）倾斜大缺陷；（4）氧化皮与钢板结合不好。
9、简述超声波探伤中，超生波在介质中传播时引起衰减的原因是什么？答：（1）超声波的扩散传播距离增加，波束截面愈来愈大，单位面积上的能量减少。
（2）材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射。
10、CSK－ⅡA试块的主要作用是什么？答：（1）校验灵敏度；（2）校准扫描线性。
11、用超声波对饼形大锻件探伤，如果用底波调节探伤起始灵敏度对工作底面有何要求？答：（1）底面必须平行于探伤面；（2）底面必须平整并且有一定的光洁度。
12、超声波探伤仪主要有哪几部分组成？答：主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成。
13、发射电路的主要作用是什么？答：由同步电路输入的同步脉冲信号，触发发射电路工作，产生高频电脉冲信号激励晶片，产生高频振动，并在介质内产生超声波。
14、超声波探伤中，晶片表面和被探工件表面之间使用耦合剂的原因是什么？答：晶片表面和被检工件表面之间的空气间隙，会使超声波完全反射，造成探伤结果不准确和无法探伤。
15、JB1150－73标准中规定的判别缺陷的三种情况是什么？答：（1）无底波只有缺陷的多次反射波。
（2）无底波只有多个紊乱的缺陷波。
（3）缺陷波和底波同时存在。
16、JB1150－73标准中规定的距离――波幅曲线的用途是什么？答：距离――波幅曲线主要用于判定缺陷大小，给验收标准提供依据它是由判废线、定量线、测长线三条曲线组成；判废线――判定缺陷的最大允许当量；定量线――判定缺陷的大小、长度的控制线；测长线――探伤起始灵敏度控制线。
17、什么是超声场？答：充满超声场能量的空间叫超声场。
18、反映超声场特征的主要参数是什么？答：反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区。
19、探伤仪最重要的性能指标是什么？答：分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比。
20、超声波探伤仪近显示方式可分几种？答：（1）A型显示示波屏横座标代表超声波传递播时间（或距离）纵座标代表反射回波的高度；（2）B型显示示波屏横座标代表超声波传递播时间（或距离），这类显示得到的是探头扫查深度方向的断面图；（3）C型显示仪器示波屏代表被检工件的投影面，这种显示能绘出缺陷的水平投影位置，但不能给出缺陷的埋藏深度。
21、超声波探头的主要作用是什么？答：1、探头是一个电声换能器，并能将返回来的声波转换成电脉冲；2、控制超声波的传播方向和能量集中的程度，当改变探头入射角或改变超声波的扩散角时，可使声波的主要能量按不同的角度射入介质内部或改变声波的指向性，提高分辨率；3、实现波型转换；4、控制工作频率；适用于不同的工作条件。
22、为什么要加强超波探伤合录和报告工作？答：任何工件经过超声波探伤后，都必须出据检验报告以作为该工作质量好坏的凭证，一份正确的探伤报告，除建立可靠的探测方法和结果外，很大程度上取决于原始记录和最后出据的探伤报告是非常重要的，如果我们检查了工件不作记录也不出报告，那么探伤检查就毫无意义。
23、无损检测有哪些应用？应用时机：设计阶段；制造过程；成品检验；在役检查。
应用对象：各类材料（金属、非金属等）；各种工件（焊接件、锻件、铸件等）；各种工程（道路建设、水坝建设、桥梁建设、机场建设等）。
24、超声波焊缝探伤时为缺陷定位仪器时间扫描线的调整有哪几种方法？答：有水平定位仪、垂直定位、声程定位三种方法。
25、在超声波探伤中把焊缝中的缺陷分几类？怎样进行分类？答：在焊缝超声波探伤中一般把焊缝中的缺陷分成三类：点状缺陷、线状缺陷、面状缺陷。
在分类中把长度小于10mm的缺陷叫做点状缺陷；一般不测长，小于10mm的缺陷按5mm计。
把长度大于10mm的缺陷叫线状缺陷。
把长度大于10mm高度大于3mm的缺陷叫面状缺陷。
26、超声波试块的作用是什么？答：超声波试块的作用是校验仪器和探头的性能，确定探伤起始灵敏度，校准扫描线性。
27、什么是斜探头折射角β的正确值？答：斜探头折射角的正确值称为K值，它等于斜探头λ射点至反射点的水平距离和相应深度的比值。
28、当局部无损探伤检查的焊缝中发现有不允许的缺陷时如何办？答：应在缺陷的延长方向或可疑部位作补充射线探伤。
补充检查后对焊缝质量仍然有怀疑对该焊缝应全部探伤。
29、超声波探伤仪中同步信号发生器的主要作用是什么？它主要控制哪二部分电路工作？答：同步电路产生同步脉冲信号，用以触发仪器各部分电路同时协调工作，它主要控制同步发射和同步扫描二部分电路。
30、无损检测的目地？答：1、改进制造工艺；2、降低制造成本；3、提高产品的可能性；4、保证设备的安全运行。
超声波塑料焊接机使用与保养注意事项1; 使用电源范围应在220V AC的5%变动范围内，同时必需把超声波机器外壳金属部分接地线（通常采用双重接地）！！！尽可能使用稳压电源。
２；尽量保障所提供压缩气体干燥与洁净，经常性检查超声波机背面过滤器内部是否干净（如有油污，请清洗）。
３；更换超声模前应当检查连接位置是否有氧化层（通常是黑色或白色物质），如有，请用800号(或者更细的)沙纸打磨掉并用酒精擦干净，方可安装；安装时要相互之间旋紧!4；检测超声波模具频率不宜长时期间按紧检测按钮；调节频率时，切勿按测试超声波钮同时调节频率旋钮！！！5；每个超声波上模在使用前都要调整频率(只要是本公司所制造之模具之间更换时不再需要逐个调频率,只需调整头一次模具频率。
),超声，波上模经调整频率并确定后的连继使用过程中，严禁对频率调整！！！6；焊接胶件时若听到异常响声请停止工作,检查超声波上模`增幅器`换能器是否有裂纹或者相互之间是否接触良好,如有裂纹必需更换;如有松动请将其旋紧。
7; 非特殊结构（材料）的胶件，请把“延迟时间”调节到超声波上模接触胶件前的一瞬间开始发出超声波。
[如只有反动力触发超声系统的，请把开关调动到最小动力触发点。
]8；超声波上模在检测时不能够通过测试鉴定，请勿继续进行使用它！否则，烧坏增幅器换能器等贵重元件！9；超声波上模能够通过超声测试，但是在使用其间有发热现象，不论多么赶货都要停止使用，待其自然条件冷却后才能继续使用；半小时至两个小时内有发热的一定要更换它！！！10；超声波机器在接通电源（开机）后，不可立即投入使用！！！要等待两三分钟方可测试超声正常后，再投入使用。
