手动旋钮玻璃百叶窗

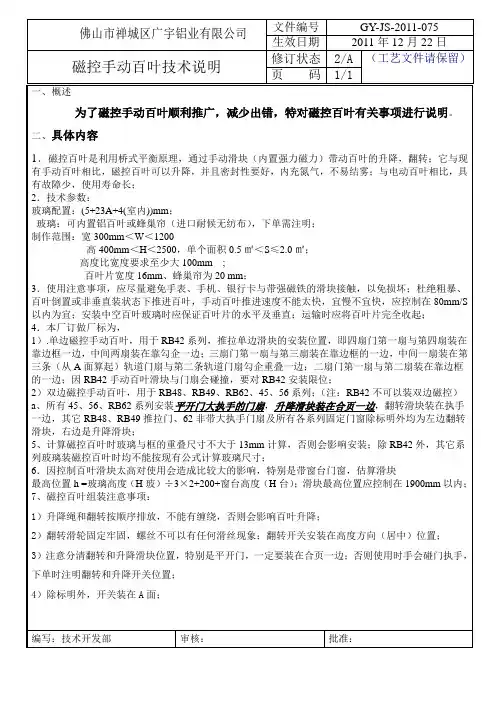

磁控手动百叶说明(2011-12-22)
为了磁控手动百叶顺利推广，减少出错，特对磁控百叶有关事项进行说明。
二、具体内容
1．磁控百叶是利用桥式平衡原理，通过手动滑块（内置强力磁力）带动百叶的升降，翻转；它与现有手动百叶相比，磁控百叶可以升降，并且密封性要好，内充氮气，不易结雾；与电动百叶相比，具有故障少，使用寿命长；
2．技术参数：
玻璃配置：(5+23A+4(室内))mm；
4．本厂订做厂标为，
1）.单边磁控手动百叶，用于RB42系列，推拉单边滑块的安装位置，即四扇门第一扇与第四扇装在靠边框一边，中间两扇装在靠勾企一边；三扇门第一扇与第三扇装在靠边框的一边，中间一扇装在第三条（从A面算起）轨道门扇与第二条轨道门扇勾企重叠一边；二扇门第一扇与第二扇装在靠边框的一边；因RB42手动百叶滑块与门扇会碰撞，要对RB42安装限位；
2）双边磁控手动百叶，用于RB48、RB49、RB62、45、56系列；（注：RB42不可以装双边磁控）
a、所有45、56、RB62系列安装平开门大执手的门扇，升降滑块装在合页一边，翻转滑块装在执手一边，其它RB48、RB49推拉门、62非带大执手门扇及所有各系列固定门窗除标明外均为左边翻转滑块，右边是升降滑块；
编写：技术开发部
审核：
批准：
7、磁控百叶组装注意事项：
1）升降绳和翻转按顺序排放，不能有缠绕，否则会影响叶升降；
2）翻转滑轮固定牢固，螺丝不可以有任何滑丝现象；翻转开关安装在高度方向（居中）位置；
3）注意分清翻转和升降滑块位置，特别是平开门，一定要装在合页一边；否则使用时手会碰门执手，下单时注明翻转和升降开关位置；
4）除标明外，开关装在A面；
5、计算磁控百叶时玻璃与框的重叠尺寸不大于13mm计算，否则会影响安装；除RB42外，其它系列玻璃装磁控百叶时均不能按现有公式计算玻璃尺寸；
百叶窗使用方法
百叶窗使用方法
百叶窗是一种常见的窗户遮阳装置，可以调节光线和隐私。
下面是百叶窗的一般使用方法：
1. 打开百叶窗：将百叶窗拉起或推开，以打开窗户。
具体的打开方法取决于百叶窗的设计。
有些百叶窗可以直接手动操作，而其他类型可能需要使用拉杆或线控。
2. 调节百叶角度：百叶窗通常具有可调节角度的横向或纵向扭杆或拉线。
通过转动或拉动这些控制装置，您可以调整百叶的角度，以控制光线的进入和隐私程度。
将百叶调至水平位置可最大程度地遮挡阳光。
3. 上下移动百叶：某些百叶窗还允许您上下移动百叶板，以控制窗户的开合程度。
这可以通过拉动控制装置或推拉式操作来完成。
4. 固定位置：一旦您满意调整好百叶窗的角度和位置，您可以使用百叶窗上的固定装置（如扭杆或锁定按钮）将百叶固定在所需位置。
5. 关闭百叶窗：当您希望关闭窗户时，将百叶窗拉下或推回原位。
确保百叶完全关闭，以最大程度地阻挡阳光和提供隐私。
需要注意的是，百叶窗的具体使用方法可能会因不同的型号和品牌而有所不同。
因此，在使用新的百叶窗前，最好参考所提供的使用说明或向销售商咨询以了解特定百叶窗的操作方式。
物业关于百叶窗温馨提示
物业关于百叶窗温馨提示温馨提示：百叶窗的使用与保养百叶窗是一种常见的窗户装饰，不仅可以美化室内空间，还可以调节室内光线和通风。
然而，如果不正确使用和保养百叶窗，就会导致窗户损坏和影响室内环境。
因此，为了能够更好地使用和保养百叶窗，以下是一些温馨提示供大家参考。
一、正确使用百叶窗1. 调节百叶窗方向：百叶窗的栏杆可以通过手动或电动方式进行上下和左右调节。
在使用时，要确保操作平稳，避免用力过猛造成损坏。
2. 控制百叶窗倾斜角度：百叶窗的倾斜角度可以调节室内的光线和通风，但是在调节时要注意力度，避免窗户受损。
3. 避免强风吹动：当室外有强风时，要适时关闭百叶窗，避免窗帘受损或者窗户造成严重破坏。
二、定期清洁百叶窗1. 准备好清洁工具：清洁百叶窗需要准备擦拭物品，比如布、毛刷等。
在清洁时，可以选择专门的清洁剂，但要注意避免使用刺激性强的化学品，避免对窗户造成损害。
2. 清除灰尘和污垢：百叶窗易聚集灰尘和污垢，特别是在潮湿的环境中更容易发霉腐蚀。
因此，定期对百叶窗进行清洁非常重要。
3. 维护窗户表面：清洁完百叶窗后，需要对窗户进行维护和保养。
比如可以涂一些保养剂或者蜡，加强窗户的防水和防潮能力，延长窗户的使用寿命。
三、注意百叶窗的保养1. 定期检查百叶窗的功能性能：经常检查百叶窗的操作是否顺畅，以及是否有损坏，如果发现问题要及时处理，避免出现更大的故障。
2. 注意窗户硬件的维护：窗户的硬件配件也需要定期保养，包括拉杆、轴承等。
可以定期给配件加一些润滑油，保持窗户的灵活性和使用寿命。
3. 避免使用硬物撞击窗户：在使用百叶窗时，一定要避免使用硬物撞击窗户，避免窗户出现裂纹或者损坏。
四、避免百叶窗的不当行为1. 避免用力过猛：对百叶窗的使用不能过于粗暴，避免用力过猛导致窗户的损坏。
2. 避免频繁开合：频繁开合百叶窗会加速窗户的老化，增加窗户的维护难度，因此要避免频繁开合。
3. 避免接触刺激性化学品：百叶窗表面清洁时要避免使用刺激性强的化学品，避免对窗户造成损坏。
美式手摇开窗器原理
美式手摇开窗器原理
美式手摇开窗器的工作原理主要涉及电动机、减速机构和连杆机构。
当窗户被打开时，电动机通过三角皮带驱动减速机构的输出轴转动，并带动连杆机构的偏心轮旋转。
在偏心轮的作用下，偏心轮的转动力矩与电动机的转动力矩相等，这使得连杆的转动力矩大于或等于摩擦力矩。
当外力克服摩擦力后，弹簧片就会把杆子拉起来，从而使窗户开启。
反之，当窗户关闭时，电机停止工作。
此外，市场上出售的手动型开窗器一般由三部分组成：电动机、减速机构、连杆机构。
手摇式开窗机的工作原理是：当窗户被打开时，电机带动传动轴上的齿轮转动从而推动连杆使窗户开启；当窗户关闭时，电机停止工作。
由于这种机器结构比较简单、体积小且价格便宜（一般在100元左右），因
此很受用户喜爱。
以上内容仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

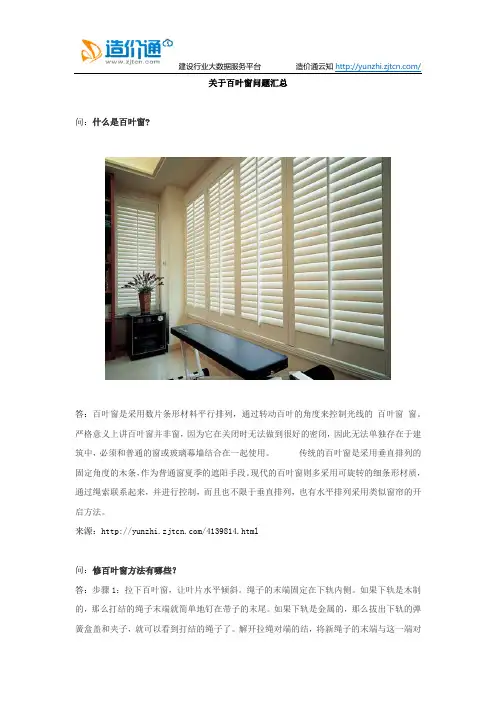

关于百叶窗问题汇总
关于百叶窗问题汇总问：什么是百叶窗?答：百叶窗是采用数片条形材料平行排列，通过转动百叶的角度来控制光线的百叶窗窗。
严格意义上讲百叶窗并非窗，因为它在关闭时无法做到很好的密闭，因此无法单独存在于建筑中，必须和普通的窗或玻璃幕墙结合在一起使用。
传统的百叶窗是采用垂直排列的固定角度的木条，作为普通窗夏季的遮阳手段。
现代的百叶窗则多采用可旋转的细条形材质，通过绳索联系起来，并进行控制，而且也不限于垂直排列，也有水平排列采用类似窗帘的开启方法。
来源：/4139814.html问：修百叶窗方法有哪些？答：步骤1：拉下百叶窗，让叶片水平倾斜。
绳子的末端固定在下轨内侧。
如果下轨是木制的，那么打结的绳子末端就简单地钉在带子的末尾。
如果下轨是金属的，那么拔出下轨的弹簧盒盖和夹子，就可以看到打结的绳子了。
解开拉绳对端的结，将新绳子的末端与这一端对接起来。
再用胶带将这两端紧紧地粘合在一起。
步骤2：轻拉旧的拉绳，拉着新的绳子向上穿过这边的叶片，越过顶部，并穿过控制滑轮。
为新拉绳留出额外的绳子，并将绳子继续往下拉，使它穿过拉绳一侧的叶片。
步骤3：当新绳子打结的末端到达下轨时，松开旧的绳子，将其搁置一边，再把顶端多余的绳子剪掉。
将新绳子的两端打结，采用以前固定旧绳子的方式固定住新绳子。
更换下轨的弹簧盒盖，取下旧拉绳上的带夹，并将其安装在新绳子上。
利用带夹调整绳子的长短，直到百叶窗能平稳工作。
来源：/23863864.html问：如何清洁百叶窗？答：步骤1：取下百叶窗，铺平，完全展开。
解开拉绳的两端，将绳子拉出百叶窗，并将带夹放置在一边。
步骤2：将叶片逐一拆下，有序地堆叠在一起。
如果较脏，把它们浸泡在清洁剂中，然后进行漂洗并彻底地晾干叶片两侧。
步骤3：拉出百叶窗顶端用于固定梯带的钩子。
每边都有一个钩子负责挂住梯带。
将新的梯带置入顶盒中，将钩子滑入到顶盒两侧梯带的正面和背面。
将叶片插入梯带间的空隙，确保朝向正确。
折叠梯带的末端，固定在最后一片叶片下面的下轨之中。
百叶窗技术参数
百叶窗技术参数百叶窗作为一种常见的窗帘装饰方式，具有调节室内光线、保护隐私的功能，而百叶窗的性能与参数对于其实际使用效果十分重要。
下面将从百叶窗的材质、尺寸、安装方式等方面介绍百叶窗的技术参数。
一、材质参数百叶窗的材质一般分为金属、塑料和木材三种。
金属材质的百叶窗具有坚固耐用、易于清洁的特点，常见的有铝合金和钢材质；塑料材质的百叶窗则轻巧便捷，适用于湿度较高的环境；木材质的百叶窗则具有自然质感，给人一种温馨的感觉。
选择材质时要根据实际需求和装饰风格来决定。
二、尺寸参数百叶窗的尺寸参数包括宽度和高度。
一般情况下，百叶窗的宽度与窗户的宽度相同，高度则可以根据实际情况进行调节。
尺寸参数的合理选择可以确保百叶窗的安装效果和使用效果，同时也需要考虑到窗户的大小和位置，以及个人对于室内采光和私密性的需求。
三、开合方式参数百叶窗的开合方式多种多样，常见的有手动开合和电动开合两种。
手动开合方式需要人工操作，适用于较小尺寸的百叶窗；而电动开合方式则可以通过遥控器或开关进行控制，更加方便快捷。
选择开合方式时要考虑到使用的便捷性和实际情况，以及预算的限制。
四、安装方式参数百叶窗的安装方式主要有内装和外装两种。
内装是将百叶窗安装在窗户的内部，外观整洁美观，但需要考虑到窗户的尺寸和结构；外装则是将百叶窗安装在窗户的外部，安装简便，但可能会影响窗户的美观。
根据实际情况和个人需求选择合适的安装方式。
五、防火性能参数一些特殊场所，如厨房、实验室等，需要考虑百叶窗的防火性能。
防火百叶窗一般采用防火材料制作，具有一定的耐火时间和阻燃性能，可以有效减少火灾的蔓延。
在选择防火百叶窗时要注意其防火等级和认证情况，确保其符合相关的安全标准。
六、隔音性能参数百叶窗也可以起到一定的隔音作用，对于噪音较大的环境尤为重要。
隔音百叶窗一般采用多层设计和吸音材料，能够有效吸收和减少外界噪音的传入。
选择隔音百叶窗时要注意其隔音效果和材料的选择，以满足室内的舒适需求。
中空玻璃百叶的参数表
中空玻璃百叶的参数表中空玻璃百叶帘主要有磁控和电动两种中空玻璃主要材料是玻璃、铝间隔条、弯角栓、丁基橡胶、聚硫胶、干燥剂。
玻璃厚度：国标的5mm厚度的钢化玻璃或浮化玻璃，可以根据设计要求增加玻璃厚度，对中空玻璃规格和厚度，订单采用5+25A+5方式表达，即表示5mm 加25中空加5mm玻璃。
磁控中空玻璃百叶的内侧玻璃一般不超过5mm，极限为6mm，外侧玻璃则没有限制，可以8mm，甚至更厚。
而电动中空玻璃百叶则不限制内侧玻璃的厚薄。
玻璃间隔：20mm、25mm 、27mm。
其中20mm和25mm为磁控所用，在幅宽设计超过800mm以上时，为保证效果建议选用25mm的间隔；电动一般选用27mm，也可根据要求用25mm。
注意扣除内外门窗框的型材选材尺寸，精确出玻璃净宽X净高的格式每扇中空玻璃的面积少于1㎡的，按照1㎡计算。
电源：110v220v通用交流电转直流电12v中空玻璃内的百叶：宽度 15mm-17mm,厚度0.22mm的高档铝百叶，可选配内置百褶帘或风琴帘。
可随意调整角度，半透光或遮光，全部透光窗。
（它尤其突出了中空玻璃独特的保温性，隔声性，防灰尘污染、安全性等优点）帘片最大面积：6㎡宽度：0.3m小于w小于2.8m 高度：0.35m小于h小于2.8m百叶中空玻璃的性能：1、隔音性：中空玻璃的独特构造，使其隔声性能可下降达32dB。
可保证阻热、隔音效果相当于32cm建筑墙。
2、遮阳性：百叶中空玻璃的遮阳系数由Sc=0.18至Sc=0.90当百叶垂直状态时遮阳系数Sc=0.18；当百叶水平状态时遮阳系数Sc=0.83；当百叶收起状态Sc=0.90。
百叶水平和收起状态时的遮阳系数为玻璃的遮阳系数，但当百叶垂直时遮阳系数Sc=0.18。
太阳能直接透射比为0.16，说明了当百叶垂直状态时室内还有一定程度的可见光。
能有效的阻挡夏季南方强烈的太阳辐射，而造成的阳光直射到室内，改善室内的光环境。
从而降低室内温度，减少建筑空调能耗。
铝合金手动控制百叶窗图纸示例
35.8
1.2
52.8
15.8
(2x)
75.8
盛科SNK.型材4
型材1
盛科SNK.型材5
9.2
A
7
16. 9
12.5
胶条2
6.3
1.2
R1. 8
5.3
1
R1. 5
R6
R1. 15.5 7
4
R0 1 .6 4.1
7.8 5.1
胶条1
(2x) 4.8
33 (3x)
12.5(2x)
109.2
3000
精铸件1
0.8
2
(2x) 4.8
58 33 (3x)
4
1.2
3000
1 5.2
R0.2
3 R0.
0.8 1.9 3.8
6000
110
125
3000
42
55
3000
15.8
3
109.2
6.4
6 R0.
6 R0.
3
5 R1.
2 R0.
R0.
2
4
6 R0.
2.5
1． 制件外观无毛刺，其它质量要求应符合《金属冷冲压件技术条件》的规定；
1． 制件外观无毛刺，其它质量要求应符合《金属冷冲压件技术条件》的规定；
3． 产品符合ROHS标准； 4． 产品材料性能应符合镀锌的技术要求；
7.5 5
1000
A
技术要求：
技术要求：
R7
14
型材3
1． 外观无毛刺，无划伤,无断痕，无变形； 2． 未注尺寸公差±0.1.
5.6
技术要求：
型材6
5.4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动旋钮玻璃百叶窗
概述：手动旋钮玻璃百叶窗GS-K玻璃百叶窗由于其独特的风格受到现代建筑设计的垂青。
玻璃百叶窗通透性最好。
使用过玻璃百叶的建筑师都被青睐。
手动旋钮玻璃百叶窗GS-K
玻璃百叶窗由于其独特的风格受到现代建筑设计的垂青。
玻璃百叶窗通透性最好。
使用过玻璃百叶的建筑师都被它的外观效果所折服，赞美它“非常漂亮”。
叶片选用透明或者磨砂玻璃等不同的材料，可以取得不同的视觉效果。
玻璃百页可以代替玻璃幕墙使用，既克服了幕墙不能开启的缺陷，又保持了晶莹剔透。
手动旋钮玻璃百叶窗产品效果：
1、自由控制通风效果
可作0-105度调节的叶片，对风向有很强的导向作用，并可随意控制通风程度。
让你的空间可永远充满微风，同时，无需占用过多空间，便可达到自然通风的效果。
2、节能环保
不同房间可相互保持通风状态，中空的叶片有利于保温隔热，小角度开启又可保持私人空间。
3、美观效果
可用不同材料（玻璃、PC、PVC等）、颜色或其他的百叶片，达到各种美观效果。
4、易安装、易清洗
每片百叶片均能拆卸，可拆卸后清洗叶片，安装便捷。
5、多种开启方式
百叶窗能与门窗结合，组成平开窗效果。
6、系统关闭后可完全封闭
具有保温、隔热、降低噪音等多层功能，可完全替代传统百叶窗，用于窗户、幕墙等户外遮阳效果尤佳。
7、完美结构设计，可抵搞130km/h风速。
8、为确保百叶窗长期使用良好，所有的五金件均采用304不锈钢材质。
手动旋钮玻璃百叶窗控制方式：
1. 内置手动旋钮器控制；
2. 内置手摇器控制；
3. 外置手摇器控制。
