利盟M700打印机维修手册
激光打印机维护保养完全手册范本
一、激光打印机维护保养完全手册激光打印机是现代办公不行缺少的办公设备，它的使用为宽阔的办公用户带来了很大便利，同时也大大提高了办公效率。
大家在使用激光打印机时，除了要知道简洁的操作步骤外，还要对打印机的维护、正确的使用及常见故障的解决有所了解，这样才会更好的利用激光打印机为日常办公工作效劳。
一、打印机常见部件的维护激光打印机自身吸附灰尘的力量很强，在打印工作时不行避开地会有一些粉尘残留在机内的一些部件上。
由于激光打印机热量会将这些粉尘粉尘变成坚硬的固体，从而影响到激光打印机的正常使用，甚至使激光打印机发生故障。
激光打印机需要维护的部件包括电极丝、激光扫描系统、定影器局部、分别爪及硒鼓等。
1、电板丝的维护电极丝沾污了废粉、纸灰等，会使打印出来的印件墨色不够、纸样反面脏污或输出的打印件底灰严峻。
维护电极丝时应留神地取出电极丝组件，有些型号的打印机不必取出电极丝，可直接在机子上进展清洁，可以先用毛刷刷掉其上附着的异物，然后再用脱脂棉花将其轻轻地认真擦拭干净。
2、扫描系统的维护激光扫描系统中的激光器及各种镜片被粉尘等污染后，会造成打印件底灰增加，图象不清。
可用脱脂棉将它们擦拭干净，如不行可用脱脂棉醮少许酒精擦拭干净，擦拭时肯定要留意不能转变它们的原有位置或碰坏。
3、定影辊的维护定影加热辊在长期使用后可能粘上一层墨粉等脏物，就会影响打印效果，如消灭黑块、黑条等。
与加热辊相配对的橡皮辊，长期使用后也会粘上废粉，一般较稍微时不会影响输出效果，但假设严峻时，会使输出的样稿反面变脏。
这时就需要清洁加热辊和橡皮辊，可用脱脂棉蘸无水酒精留神地将其擦拭干净。
但不行太用力擦拭加热辊，橡皮辊的擦拭可简洁一些，只需将其外表擦干净即可。
4、分别爪的维护分别爪是紧靠加热辊的小爪，主要作用是分别纸张，避开纸与热辊相粘而卡纸，其爪尖长期与加热辊和纸张摩擦，可能会粘上废粉结块，从而使纸张输出时变成弯曲褶皱状，甚至引起卡纸。
因此，如觉察输出纸张有褶皱时应留意清洁分别爪。

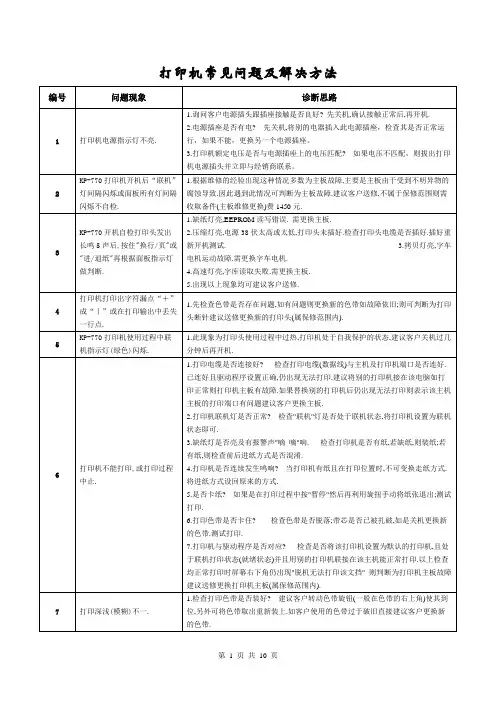

打印机扫描仪
OKI7100F打印机打印机动车发票位置调整方法.
1.打开"开始"→"设置"→"打印机和传真机"→"在驱动处按鼠标右键"→"属性"→"常规"→"打印首选项"→"布局"→"高级“打印质量”→"选择360cm*360cm"→"打印测试就可解决问题2、安厂家提供的升级方法升级
30
打印过程中自动重启
1.建议用户重新安装打印机驱动.
2.建议用户重新安装系统.
3.确认打印机是否有故障，如果无，报修主板或内存.
31
打印时报"脱机打印"
１.指导用户检查默认打印机属性，看是否设置了脱机打印，如果设置了脱机打印，指导用户将其去除；重设置为联机打印.
2.如果取消脱机打印后，仍显示正脱机打印，建议后重新安装打印驱动程序.
32
几种常用打印机发票位置调整方法.
1.KP-770打印机基本不用调整.（如需调整则方法如下）
2.LQ-630K\635K调整方法:将导纸滑板移动定在10刻度处、打印发票时通过边距调整进行调整.“上边距：负数表示整张发票向上位移，正数则表示向下位移.右边距：负数表示整张发票向左位移，正数则表示向右位移”.
22
KP-770打印机每次打印时发票、报表总有一两行打印很浅？如何解决？
1.确定打印机的色带有没有问题(包括安装、打印间距选用的联数)，如果上述正常，则打印机色带支架离合齿轮组件有问题，建议客户送修免费更换齿轮组件(属于保修期内).
23
NX-510打印机打印竖线时无法对位，不是全部.比如打印税票，购方能打印正常，但销方打印不正常，如何解决？
HP Officejet 7000维修手册
HP Officejet 7000 (E809a) 墨盒hp920宽幅喷墨打印机指示灯闪烁的解决方法打印机前端的指示灯用于指示其运行状态。
根据打印机所处的状态，这些指示灯可能会亮起、熄灭或闪烁。
“电源”、“恢复”、“网络”指示灯和“墨盒”指示灯能够以不同方式闪烁，反映打印机状态或报错。
故障现象电源指示灯：闪烁恢复指示灯：熄灭网络指示灯：熄灭墨盒指示灯：全部熄灭解决方法：无需执行任何操作当打印机正在处理打印作业，或者等待墨水干燥时，“电源”按钮（）指示灯会不停闪烁。
您无需执行任何操作。
等待打印作业完成或墨水完全干燥。
故障现象电源指示灯：闪烁恢复指示灯：闪烁网络指示灯 : 熄灭墨盒指示灯：全部熄灭解决方法一：清除卡纸请按照以下步骤操作，清除打印机中的卡纸。
步骤一：取出松散的纸张取出进纸盒和出纸盒中所有的松散纸张。
注意:此时先不要清除卡纸。
从前端清除卡纸可能会损坏打印装置。
步骤二：清除卡纸这些步骤只是清除卡纸的基本方法。
如果您希望了解详细步骤，您可以参考以下文章操作：HP Officejet 7000 (E809a) 宽幅喷墨打印机- 电脑上显示"卡纸"错误信息，怎么办？注意:不要尝试从打印机正面清除卡纸，这可能会损坏打印机。
关闭并转动打印机，使其背面朝前。
卸下后检修盖。
从滚轮中轻轻取出所有卡纸。
注意:如果在将纸张从滚轮中取出时将其撕破，请检查滚轴和滚轮上是否有纸张碎片，以免碎片残留在打印机内部。
如果打印机内部有纸张碎片残留，则可能造成更多的卡纸故障。
重新装上后面板。
打开打印机顶盖，然后取出所有纸张碎片。
启动打印机，然后再次尝试进行打印。
解决方法二：确保笔架能够自由活动笔架可能被卡。
按照以下步骤操作，确保笔架能够自由移动。
从打印机背面拔下电源线和USB 连接线。
注: 请在电脑提示时重新连接电源线和USB 连接线。
打开顶盖。
检查笔架能否从打印机的一侧自由地移动至另外一侧。
适度按压笔架的一侧，然后将其前后滑动。
条码打印机维护手册样本
一．碳带打皱故障分析故障描述：1>标签打印内容上有斜白线，且碳带能看到明显折皱现象。
如图（1）所示：2>标签打印内容边沿部份有不规则痕迹。
如图（2）所示：图（1）图（2）故障因素及解决办法：因素一：打印头不平衡解决办法：关闭条码机电源，按住面版上“PASUE”键开电源，直到机器自动出纸才干松开手指，此时机器进入自测模式，将打印测试标签。
观测测试页效果来判断打印机压力状况，如测试页显示左边淡，右边黒，机器压力则为右边大，左边小。
调节办法如下：用英制六角工具中7/64型号，松开打印头组件右侧两个六角螺丝，转动下图所指部位，顺时针转增长打印头左边压力，逆时针转增长打印头右边压力。
采用一边调节一边打印办法，直到将问题解决。
六角螺丝因素二：标签未装好解决办法：如果标签没有安装好，没有按指定途径安装或卡位不紧，打印过程标签容易左右跑位，导致碳带打皱。
一方面安装新标签时需检查其与否卷紧，由于卷得太松，打印过程标签会容易跑位，安装标签时需注意，按机器上标签安装批示图，标签应尽量靠机器里边，标签装好后，“标签安装挡片”与“标签挡片”需卡好，标签如下图所示，防止标签左右跑位。
因素三：碳带未装好解决办法：如果碳带没有安装好，没有按指定途径安装，打印过程容易导致碳带打皱。
安装碳带时需注意，按机器上碳带安装批示图，如下图所示安装时须将碳带推究竟。
因素四：滚轴磨损解决办法：当机器滚轴磨损较严重时，会浮现左右不平衡现象，即滚轴左右两边高度不同样，打印过程容易导致碳带打皱。
普通滚轴磨损是无法修复，只能更换新。
机器滚轴位置及构造如下图所示：因素五：碳带控制挡板不平衡解决办法：打印头上面挡板是用来控制碳带平衡度，普通新机使用时，由于机器各某些零件没有磨损，压力较平衡，不需调节此挡板，当机器使用一段时间后，零件磨损以及压力不平衡引起碳带打皱，此时可调节碳带控制挡板，使碳带平衡完毕打印。
办法如下：用螺丝刀松开挡板一侧螺丝，将挡板往上或往下调节，边调边打印，找到一种适当位置。
MPM维修手册
M P M维修手册(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MPM維修手冊一、空氣壓力調節器中過濾器的更換1.關閉印刷機2.斷開印刷機的空氣供應3.確信空氣供應停止器在PEN位置4.打開空氣壓力過濾器筒狀閥，排出剩余的空氣直到空氣壓力表顯示為0PSI5.從印刷機左側后部卸下過濾器6.逆時針方向旋動空氣壓力過濾器筒狀閥，并從調節器上旋下過濾器7.從過濾器上卸下O形密封圈，檢查O形密封圈是否完好，若有損壞，則更換它8.冷子管時針旋轉過濾器主件并卸下調節器主件9.卸下并留下彈簧，德育報廢的過濾器主件10.將彈簧裝在更換好的過濾器主件上，并將過濾器主件裝入調節器，手動旋緊過濾器主件11.在裝好O形密封圈后，將過濾器筒狀閥裝到調節器上12.手動旋緊過濾器筒關閥以至在它被裝好后，可以看到觀測表13.旋緊過濾器導管14.逆時針旋轉調節器旋鈕15.接通印刷機空氣壓力源16.旋轉調節器調節旋鈕使氣壓值為80PSI17.檢查過濾器是否泄漏，若有則糾正18.開啟印刷機確定空氣壓力調節器顯示為80PSI，若有必要則調整空氣壓力調節器19.將調節器裝回印刷機左側后部20.若有必要則關閉印刷機二、鋼板架夾緊裝置的更換1.從主操作界面上選擇50G SQUEEGEE STRDKE，將刮刀架移至印刷機后方2.關閉空氣供應開關3.關閉印刷機，關上MAIN DISCONNECT開關4.打開前門和前罩5.若裝有鋼板架則移走它6.在斷開鋼板架夾緊裝置的上、下空氣管前應在其位置作好標記7.從鋼板架夾緊裝置上斷開空氣管8.取下兩顆將鋼板架夾緊裝置固定在鋼板架軌道上的螺釘，從印刷機上卸下鋼板架夾緊裝罩9.將兩個空氣管安裝到鋼板架夾緊裝置在第6步中所作的位置標記處10.安置更換好的鋼板架夾緊裝置到鋼板架軌道上使它的適合的空氣值以達到印刷機的后方11.用兩個螺釘將鋼板架夾緊裝置固定到鋼板架軌道上12.將供氣開關關閉放在關上13.打開MAIN DISCONNECT開關并開啟印刷機14.在印刷機上安裝一個鋼板架15.從操作蚧面上選擇FRAME CLAMP16.確定在鋼板夾緊裝置空氣連接處沒有空氣泄漏，并且鋼板架夾緊裝置能正確的伸縮17.關門前門和前罩三、驅動馬達的更換1.從主操作界面上選擇JOG GRACK WIPTH，使后傳送軌道完全移至印刷機后部2.從主操作界面上選擇JOG*AXIS，移動X軸到負極限3.關門電源，關門MAIN DISCONNECT開關4.打開前門和前罩，若有需要可卸下左面板5.松開機內的驅動馬達固定螺釘6.移動兩個驅動馬達架來松開驅動帶7.從驅動馬達斷開電源連接器8.記下將驅動馬達連接到固定板上的螺釘孔的位置，移走三顆螺釘9.從驅動馬達皮帶上卸下馬達皮帶，從印刷機上卸下驅動馬達10.松開驅動馬達的兩個螺釘并從驅動馬達軸上卸下皮帶輪11.在更換了的馬達驅動軸上用兩個緊固緊釘裝上并固定驅動馬達皮帶輪12.在把驅動帶裝到驅動馬達皮帶輪上后把更換好的驅動馬達裝好在調整的固定板上13.用3個螺釘安裝并固定驅動馬達到調節板上14.接通驅動馬達的電源15.在驅動馬達和花鍵軸驅動皮帶輪上安裝并調整驅動帶16.用手插壓在驅動帶中間并在機器外側旋動驅動馬達17.當驅動帶中心下壓距離為英寸時旋緊兩個螺釘18.打開電源并執行自動軌道寬度檢查系統四、刮刀驅動帶調整1.若有必要開啟帶調整2.在主操作界面上選擇JOG SQUEEGEE STROKE移動印刷頭至印刷機前部3.打開印刷機前罩和前門4.關門印刷機5.在印刷頭架上卸下固定刮刀驅動罩子的四個螺釘、卸下罩子6.松開四個馬達的螺母7.用手指壓在驅動帶中心，拉動馬達遠離部件馬達皮帶輪8.在驅動中間下壓距離為英寸時旋緊馬達鎖緊螺母9.裝上刮刀驅動帶罩子，用四個螺釘和墊圈來固定它10.關上印刷機前門和前罩五、鋼板擦拭紙的更換1.退回主操作界面2.從Maintenance下拉菜單中選擇change paper3.按NEXT 后攝像系統和鋼板擦拭器將移至印刷機前方4.打開印刷機前蓋可看到真空擦拭器5.將鋼板架推至最后處6.同時抬起左、右兩端的兩個固定裝置并使之向后移動少許7.拉緊左側導紙棍的彈簧，并取出該導紙棍8.取出供應軸和卷動軸9.在供應軸上裝入新紙，在裝紙時應注意裝紙的方向，在機器內側右面有一張相應的鋼板擦器的卷紙路線圖10.根據卷紙路線圈可將供應軸上的新紙固定到卷軸上11.裝上導紙棍后抬起左、右兩端的固定裝置，使其回到固定位置12.在主操作界面上選擇WIPER PAPER按鈕，檢查擦拭紙的卷動情況是否正常轉動，若不正確則需重新調整13.將鋼板拉出至原處14.在主操作界面上選擇CLEAR FANLT，使鋼板擦拭器回復到原位15.關閉前門和前罩六、傳送帶的更換1.打開印刷機2.從主操作界面上選取JOG TRACK WIDTH，如果是正在更換后面的傳送軌道皮帶，輕推后傳送軌道使其在至最前方的一半距離處，如果是正在更換前軌道傳送皮帶，輕推后傳送軌道到印刷機的最后方3.從主操作界面上選擇JOG*AXIS，輕推X軸到其的正極限位置4.關閉印刷機，關閉MAIN DISCONNECT開關5.打開前門和前罩，若有需要的話，可移走左面板6.松開固定傳送皮帶驅動馬達固定板的兩個螺釘，移動馬達內側以松驅動皮帶7.松開兩個用來固定需要更換的傳送帶上的傳送帶張力元件的螺釘8.移動張力元件來減小傳送帶張力，從馬達驅動皮帶輪上卸下傳送帶9.卸下并保留鎖緊墊圈(用來固定后花鍵驅動軸)10.用手輕輕向印刷機后方移動花鍵軸，從前面的花鍵軸驅動軸和后面的承壓墊片之間卸下那個薄墊片11.不斷的向前移動花鍵軸直到有足夠的空隙來卸下或安裝傳送帶，在移動花鍵軸時，不要讓后花鍵軸驅動墊圈從軸上掉下來12.卸下舊的傳送帶13.裝上新的傳送帶在驅動皮輪上14.將薄墊片旋轉在前花鍵軸上并向前移動花鍵軸到印刷機前部，裝上前花鍵軸的承壓墊片15.裝上后花鍵承壓墊片在后花鍵軸進入后方的金屬板上16.用鎖緊墊圈將承壓墊片固定到金屬板上17.在外側旋轉一個壓力表在張力元件上18.在張力元件壓力為10POUNDS時，鎖緊兩個螺釘確定軌道是不動時，后張力元件在恰當的空隙中把金屬板彈出，若需要則調整后傳送軌道的傳送張力19.用手指壓在驅動皮帶的中間位置并在外側拉動傳送驅動馬達20.在中間的驅動皮帶下壓的距離為時鎖緊2個螺釘21.打開MAIN DISCONNECT開關并打開印刷機，執行板傳送軌道傳送帶檢查系統22.慢慢的輕推板傳送軌道，并觀察傳送軌道驅動馬達和后張力元件之間的間隙，確定有還夠的間隙存在23.執行軌道寬度調整檢查系統24.如需要裝好左面板七、傳送帶張力調整1.關閉印刷機2.打開前門和前罩3.檢查前、后傳送軌道的傳送帶，確信他們在所有皮帶輪上工作正常，若需要則更換4.確定前后張力塊的位置，前張力塊在圖3-54中，后張力塊位于鎖緊板的后面5.松開前面張力塊的鎖緊螺釘6.如圖3-54中所示的一樣把壓力表放在前張力塊的尾部7.在壓力表顯示前張力塊為10磅(44N)時，鎖緊張力塊鎖緊螺釘8.打開印刷機9.選擇JOG TRACK WIDITH，并輕推后傳送軌至后張力塊10.關閉印刷機11.重復步驟5-T 來調整后張力塊12.關閉前門和前罩13.如有需要打開印刷機。
打印机维修手册
打印机维修手册一、常见问题及排查方法1. 打印机不能正常启动•排查方法：先检查打印机是否连接电源，确认电源线插头是否插紧；检查电源线是否损坏或是插座是否工作正常；排除电源问题后，检查打印机的控制面板是否显示正常。
2. 打印质量不佳•排查方法：先检查打印机墨盒是否有墨水，如果是彩色打印机，检查彩色墨盒是否已安装正确；清理打印头和喷嘴，确认打印质量问题是否得到解决。
3. 打印速度过慢•排查方法：检查打印机连接的计算机是否有足够的内存和处理器速度；调整打印机设置，降低打印质量以提高速度；清理打印机内部和喷头，确保其工作正常。
二、维护与保养1. 清洁打印机外壳•定期使用干净的软布擦拭打印机外壳，避免灰尘和污垢影响正常工作。
2. 清洁打印头和喷嘴•使用专用清洁液和软布清洁打印头和喷嘴，确保打印质量和速度。
3. 定期更换墨盒•按照打印机说明书的指引，定期更换墨盒，避免造成打印质量下降或者影响打印机寿命。
三、常见故障解决方案1. 打印机报错代码•解决方案：根据打印机说明书，查询相应的报错代码含义，尝试按照说明书指引排除故障。
2. 打印机卡纸•解决方案：小心打开打印机面板，逐一移除卡纸，避免损坏机器内部零件。
3. 打印机不识别墨盒•解决方案：确认墨盒是否正确安装，检查连接点是否有污垢影响导致不识别，清洁后重新安装。
四、维修注意事项1.尽量避免在打印机工作时拔掉电源或者其他接口线。
2.注意使用专用清洁剂和软布，避免损坏打印机表面。
3.在维修或清洁时，务必先断开电源并等待一段时间确保安全。
五、结语打印机维修手册总结了常见问题的排查方法、维护保养建议以及常见故障解决方案，希望能帮助使用者更好地维护和保养打印机。
若遇到更复杂的故障，请及时咨询专业技术人员或售后服务，以免造成不必要的损失。
BTP-M270用户手册V1.0
BTP-M270用户手册V1.0 BTP-M270收据打印机用户手册山东新北洋信息技术股份有限公司目录声明 (1)安全须知 (3)1概述 (5)1.1简介 (5)1.2主要特点 (5)2主要技术指标 (6)2.1技术规格 (6)2.2切刀技术参数 (7)2.3打印耗材技术指标 (8)2.4色带规格 (10)2.5打印及切纸位置 (12)3外观和组件 (13)3.1外观和组件 (13)3.2指示灯和蜂鸣器的说明 (16)4打印机的安装 (17)4.1打开包装 (17)4.2选择打印机安装位置和方向 (17) 4.3连接地线 (20)4.4连接电源线 (20)- 1 -4.5连接接口电缆 (21)4.6连接钱箱 (22)4.7色带的安装 (22)4.8纸卷的安装 (24)4.9打印机开机及自检 (26)4.10打印机驱动程序的安装 (27) 4.11驱动程序的使用说明 (37)5接口信号 (42)5.1并行接口 (42)5.2串行接口 (43)5.3USB接口 (44)5.4以太网接口 (44)5.5无线以太网接口 (45)5.5电源接口定义 (46)5.6钱箱接口定义 (46)6故障处理 (48)6.1切刀故障处理 (48)6.2打印机不工作 (48)6.3告警指示灯和蜂鸣器报警 (48) 6.4打印过程中出现的问题 (49)- 2 -6.5使用驱动程序出现的问题 (49)附录 (50)附录1DIP开关 (50)附录2产品型号说明 (54)- 3 -- 1 -声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上变更产品的权利。
用户如果需要与产品有关的进一步信息，可与新北洋或经销商联系。
未经新北洋的书面许可，本手册的任何章节不得以任何形式、通过任何手段进行复制或传送。
版权本手册于2006年印制，版权属于新北洋。
中国印制。
1.0版本。
商标新北洋使用的注册商标是。
MINOLTA DI470 DI552打印机 维修手册
7. 禁止湿手操作。 • 禁止使用湿手拔掉或者插上电源电缆，或者进行任何维修或检查工作。
P-2
警告
8. 禁止触摸ห้องสมุดไป่ตู้温部件。 • 在其左边标有该符号的零件，如曝光灯和定影辊等零件，在机器通电时会很 热。触摸它们可能造成灼伤。 • 要更换它们或者其周围的零件，必须等其冷却下来后才能进行。
P-3
注意
2. 卸下盖板和零件进行维修时的预防措施。 • 在任何可能的地方给该产品通电时，要装上所有的零件和盖板。 • 如果一定要在通电时卸除盖板，那就绝对不能碰任何带电零件，并要注意不要 让那些运动的部件夹住您的衣服，也不得让机器在无人照料的情况下处于该状 态。 • 禁止将卸下的零件或者装有液体的容器放置在机器上。如果零件掉入机器或者 液体流入机器，将造成电击或者火灾。 • 禁止在机器附近使用喷雾器，否则将导致火灾。 • 在卸下或者安装线路板，插上或者拔下插头之前，确保先拔掉电源线。 • 在打开或卸下盖板时，务必使用门开关夹具打开门开关。使用折叠的纸张或其 它物品将损坏门开关机构，并可能造成电击，损坏或失明。
• 在进行检查和维修时，为防止意外事故并保证最大安全，请遵守以下的预防措施。 @ 下面给出的一些预防措施不适用于某些型号。 • 具有特定含义的不同符号具体意义如下：
警告
• 指示潜在地危险情形，如不避免，将造成死亡或者严重伤害。
注意
• 指示潜在地危险情形，如不避免，有可能造成轻微或者中度伤害，还可以用作危险做法 的警报。
电的导电垫上。 • 禁止用手直接触摸集成电路的引脚。 • 保护 PWB 线路板不受外力作用以免弯曲或者破损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BsureXie 21-2-03
办公设备维修手册网
13
齿轮链条设备维修检查:
•CIS不动或不扫描
维修更换部件
1 •齿轮链条组件
建议措施
按如下顺序更换部件 •更换齿轮链条组件 •更换主板
2
•扫描仪皮带
检查皮带是否正确安装 如果皮带损坏则更换
BsureXie 21-2-03
BsureXie 21-2-03
办公设备维修手册网
15
进纸维修检查:
如果机器没有卡纸 就继续下面检查 如果机器有卡纸现象 先按如下步骤检查 •检查整个纸路 看是否有阻塞现象 •确认进纸器内没有过多的纸张 •确认使用的纸张类型是打印机支持的类型 •消除纸张静电
维修更换部件
电源
220v--240v 双相交流插头 分离式电源线 符合能源之星
维护方法
本手册帮助你确定正确的需要维修的单元或部件 使用故障索引 维修检查 断故障和损坏部件 和诊断方法来判
BsureXie 21-2-03
办公设备维修手册网
2
扫描仪规格
扫描仪类型 扫描模式
ｗ 平板式, CIS 接触式感光器件 ｗ 真彩色: ｗ ｗ
2
3
•主板
BsureXie 21-2-03
办公设备维修手册网
18
打印质量维修检查: 维修更换部件
1
2
建议措施
确认机器内的墨盒正常工作 按如下步骤检查 •清洁单元的清洁片损坏 •打印头被胶带重新封上过 造成彩色墨混在一起 重新插拔主板上打印头电缆 并检查如下部件 •墨盒卡槽 •卡槽弹簧 •小车 运行自检测试页 看是否有断线 如果有断线则需要在此运行 清洁工作或更换墨盒以消除断线 检查墨盒小车电缆金属触点是否脏 磨损和损坏 软布来清洁 如果故障依旧 则更换主板 使用干净的
8
进纸问题 故障现象
•纸张不能被搓起 •一次搓起多张纸 •纸张搓起但没有送入传送单元 •卡纸 •纸张不能输出 •进纸有噪音 •纸张倾斜
建议措施
1.转到 进纸维修检查 (P-16)
1.转到 进纸维修检查 (P-16)
电源问题 故障现象
•机器不加电 马达没有运转
建议措施
如果你的打印机没有完成加电自检 POST ,则从下表来确定故障和建议的维修步骤
BsureXie 21-2-03
办公设备维修手册网
5
POST故障现象表
故障现象
•没有电源或状态指示灯 •电机不转 •进纸齿轮不转 •拖车没有移动 •拖车撞向两边 •CIS(光电传感器)没有移动 •CIS(光电传感器)灯管没有亮
建议措施
1.执行 电源维修检查 (P-18) 2.参考 操作面板问题 1.转到 进纸维修检查 (P-16) 1.转到 拖车传动维修检查 (P-11) 如果正常
1.转到 齿轮链条设备维修检查 (P-14) 1.转到 CIS模块设备维修检查 (P-13)
BsureXie 21-2-03
办公设备维修手册网
1 •主板
建议措施
运行 开机自检 POST 按如下顺序 进纸电机 主板 检查取纸轮组是否磨损 检查下列是否磨损 •大小进纸辊组 •出纸辊 •星形辊 检查是否阻塞或损坏 更换需要的部件
2 3
•自动进纸组件 •中间结构组件
4
•出纸传感器和弹簧
BsureXie 21-2-03
办公设备维修手册网
16
办公设备维修手册网
17
电源维修检查: 维修更换部件
1 •电源适配器 •打印头电缆 •进纸电机 •拖车传动马达 •操作面板
建议措施
测量适配器输出电压为30V 如果不对则更换电源 按如下步骤检查 •打印头电缆 •拖车传动马达 •进纸电机 •操作面板 如果故障现象没有改变 更换主板
6
故障现象表
拖车传动问题 故障现象
•拖车没有移动 •拖车撞向两边 •拖车移动缓慢 •拖车卡住
建议措施
1.转到 拖车传动维修检查 (P-11)
清洁单元问题 故障现象
清洁单元: •没有盖住打印头 •清洁打印头失败
建议措施
1.转到 清洁单元维修检查 (P-15)
BsureXie 21-2-03
3.诊断方法 4.维修信息 5.部件分类
包含用于确定或复现扫描仪/打印机/复印机故障现象的测试和检查
提供打印机调整和维修更换部件拆装指导 包含每个维修更换部件的图示和部件编号
BsureXie 21-2-03
办公设备维修手册网
1
1.一般信息
M700是机电式扫描仪 打印机 和复印机(4406-001) 使用热泡非接触式打印方式 打印头和墨 盒集成在一起 可以由客户自行更换 双喷头提供彩色和黑色打印
纸路维修检查:
先按如下步骤检查机器 •检查整个纸路 看是否有阻塞现象 •确认进纸器内没有过多的纸张 •确认打印机放置在水平台上
维修更换部件
1 •自动进纸组件 •中间结构组件
建议措施
检查取纸轮组是否磨损 检查下列是否磨损 •大小进纸辊组 •出纸辊 •星形辊 检查是否阻塞或损坏
2
3
•出纸传感器和弹簧
BsureXie 21-2-03
48 位彩色深度(68.7 Billion Colors) 灰度模式: 12 位灰色深度 线条稿: 1 位/像素 RGB 单向扫描 8.5 x 11.7 inches 216 x 292 mm 光学: 600 dpi (H) x 1200 dpi (V) 插值: 9,600 x 9,600 打印机驱动特性: - 克隆, 缩放 缩排并印 海报打印 包括预览和在线分辨率 扫描模式 等选项 无需预热
2
•空白复印
BsureXie 21-2-03
办公设备维修手册网
21
3.诊断方法
测试页
该测试打印自检测试页 如果要完全测试黑色和彩色图案 需要确定打印墨盒喷头处于正常工作状态 进入测试 1.打开上盖 2.安装正常的黑色墨盒在拖车右侧 彩色墨盒在拖车左侧 3.关闭上盖 4.关闭打印机电源 在进纸器内安装一张A4打印纸 5.同时按住 Paper Feed + Power 等电源指示灯亮后 松开按键 6.打印机进纸 开始自检测试 黑 K 四种颜色条 和喷嘴清洗图案 7.测试页包括黄 Y ,品红 M ,青 C 注意 此时打印机状态指示灯还在闪烁 要停止测试可点击电源键 关闭打印机电源 测试页打印四色彩条 喷头清洗图案和墨盒电路检查 清洗图案用来清洁所有喷嘴 喷嘴测试 图案用所有喷嘴打印成诊断竖线和斜线 诊断线不能有断续的地方 如果有间断则表明墨盒有 喷嘴没有正常工作 如果问题依旧 可参考 打印质量维修检查
•墨盒 •彩色墨盒交叉污染
3
•打印头小车
4
•主板
5
•清洁单元
打印头间断性的失效可能是由于清洁单元故障引起
BsureXie 21-2-03
办公设备维修手册网
19
维修更换部件
6 •进纸
建议措施
纸张问题或进纸区域的问题也会导致油墨污脏和散落 按如下方法检查 •使用正确纸张类型 并且纸张没有卷曲 褶皱 •进纸辊磨损 脏 或松动 •齿轮磨损或阻塞 •纸路不畅 拖车传输区域问题也会导致打印模糊和条纹 可检查如下部件 •拖车传输皮带磨损 •拖车导杆磨损或脏 如果脏 用干布清洁 •拖车和支架需要润滑 •拖车皮带张紧机构磨损 损坏 或松动 竖线不均匀或不齐 可以通过执行打印喷头校准来调节 当客 户更换新墨盒时 要提醒客户通过打印机控制程序进行喷头校 准 以保证打印质量
扫描仪问题 故障现象
•CIS没有移动 •灯管没有亮 •扫描的图像是褪色 或彩色灰暗 模糊或失真 图像倾斜或弯曲 •复印空白页
建议措施
1.转到 CIS模块设备维修检查 (P-13) 2.转到 齿轮链条设备维修检查 1.转到 扫描/复印质量维修检查 (P-20)
BsureXie 21-2-03
办公设备维修手册网
1.转到 电源维修检查 (P-18)
BsureXie 21-2-03
办公设备维修手册网
9
打印质量问题 故障现象
•打印字符有断线 •打印浅 •打印内容偏离了纸张 •打印模糊 •拖车移动但不打印 •彩色打印不正确 •纵向打印错位 •打印拖尾 •纸上有纵向条纹 •打印线挤在一起
2 3
4
•拖车传送带 •拖车皮带张紧机构
5
•墨盒拖车组件
BsureXie 21-2-03
办公设备维修手册网
11
维修更换部件
6 •清洁单元
建议措施
清洁单元如果有问题会导致拖车在右边移动有问题
7
•上盖传感器
如果打开上盖 但墨盒拖车没有移到装墨盒的位置 先确认打 印机电源是否打开 如果问题依旧则更换主板
ｗ ｗ ｗ 扫描分辨率 ｗ ｗ 专有特性 ｗ
Twain 驱动 灯管预热时间
扫描方式 扫描区域
ｗ ｗ
BsureXie 21-2-03
办公设备维修手册网
3
BsureXie 21-2-03
办公设备维修手册网
4
2.诊断信息
加电自检测试(POST)顺序
M700 Service Manual
BsureXie 21-2-03
办公设备维修手册网
前言
本手册描述了 Legend M700 扫描/打印/复印/传真并包含维修人员的维护流程 个部分 手册分为如下几
1.一般信息 2.诊断信息
查方法
包含打印机常规描述和用于维修的维护方法 包含一个错误提示表 故障现象表 和用于判断有故障维修更换部件的维修检
7
•拖车传输
8
•校准
BsureXie 21-2-03
