激光打印机工作原理及维修手册
激光打印机的原理、碳粉分类及维修讲解
激光打印机的原理、碳粉分类第一篇激光打印机工作原理激光打印原理：以HP（反转显影方式）为例，激光头以激光束方式将应该成像的照射在OPC 上（OPC本身绝缘，表面已经充上负电，打印机给其内部一个正电背压），使OPC该上粉的位置电阻降低，表面负电荷消失，形成所谓的静电潜像。
这样，墨粉本身带负电，与OPC内部正电异性相吸，转移到OPC上（当然，这里不仅仅是这一个力，还有磁力、偏压力、分子力等等。
而不该有粉的地方，因为OPC表面仍然是带有负电荷，同性相斥）。
打印机内部有一个转印辊，带有更强大的正电荷，把OPC上的墨粉抢（转移）到纸（或其他介质）上，纸（或其他介质）在经过打印机的定影系统时，通过上面加热，下面加压的方式热融在纸（或其它介质）的纤维上，形成最终的打印稿。
下面具体讲解一下激光印字的过程包: 1.充电通常情况下在感光鼓的外表面上所涂的感光层是良好的绝缘体，而内站铝筒接地，如果在鼓的外表面上带上负电荷，这些电荷会停留在上面不动。
然而一旦鼓上某一部分受到光照射，这一部分就变成导体，它表面上分布的电荷就会通过导体排泄入地，而未受光照部分的电荷却依然存在。
打印开始时，感光鼓首先进行初始化，即在鼓的外表面上均匀地充上负电荷。
2．曝光当打印机开始打印时，激光发生器产生激光束，通过扫描反射镜反射到感光鼓上，使受光照射（即曝光）部分的感光层变为导体，将其表面所带的负电荷向地泄放（泄放程度由曝光强度所决定）。
这时就在感光鼓面形成电位不一的静电潜像。
3．显影（显像）显影又称显像，其过程是让感光鼓上已感光部分沾上墨粉，得到可见像点。
被磁辊吸附的墨粉经过刮粉刀被刮匀，并夺取电子。
使得显影轧辊附着上一层均匀带负电的墨粉。
在显影轧辊上还带有一个交流偏压，用以帮助墨粉摆脱磁铁吸引。
感光鼓和显影轧辊间距甚小，当感光鼓上某一点感光后，这一点的电位降低，感光鼓转动过程中，该点与显影轧辊相遇后，墨粉就被带有正电背压的感光鼓所吸引而跳过它们的间隙，附着到感光鼓上。

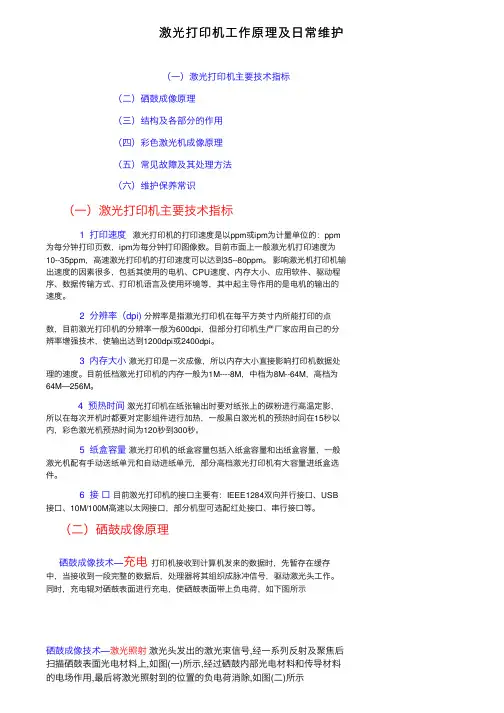

激光打印机工作原理及日常维护
激光打印机⼯作原理及⽇常维护（⼀）激光打印机主要技术指标（⼆）硒⿎成像原理（三）结构及各部分的作⽤（四）彩⾊激光机成像原理（五）常见故障及其处理⽅法（六）维护保养常识（⼀）激光打印机主要技术指标1 打印速度激光打印机的打印速度是以ppm或ipm为计量单位的：ppm 为每分钟打印页数，ipm为每分钟打印图像数。
⽬前市⾯上⼀般激光机打印速度为10--35ppm，⾼速激光打印机的打印速度可以达到35--80ppm。
影响激光机打印机输出速度的因素很多，包括其使⽤的电机、CPU速度、内存⼤⼩、应⽤软件、驱动程序、数据传输⽅式、打印机语⾔及使⽤环境等，其中起主导作⽤的是电机的输出的速度。
2 分辨率（dpi) 分辨率是指激光打印机在每平⽅英⼨内所能打印的点数，⽬前激光打印机的分辨率⼀般为600dpi，但部分打印机⽣产⼚家应⽤⾃⼰的分辨率增强技术，使输出达到1200dpi或2400dpi。
3 内存⼤⼩激光打印是⼀次成像，所以内存⼤⼩直接影响打印机数据处理的速度。
⽬前低档激光打印机的内存⼀般为1M----8M，中档为8M--64M，⾼档为64M—256M。
4 预热时间激光打印机在纸张输出时要对纸张上的碳粉进⾏⾼温定影，所以在每次开机时都要对定影组件进⾏加热，⼀般⿊⽩激光机的预热时间在15秒以内，彩⾊激光机预热时间为120秒到300秒。
5 纸盒容量激光打印机的纸盒容量包括⼊纸盒容量和出纸盒容量，⼀般激光机配有⼿动送纸单元和⾃动进纸单元，部分⾼档激光打印机有⼤容量进纸盒选件。
6 接⼝⽬前激光打印机的接⼝主要有：IEEE1284双向并⾏接⼝、USB 接⼝、10M/100M⾼速以太⽹接⼝，部分机型可选配红处接⼝、串⾏接⼝等。
（⼆）硒⿎成像原理硒⿎成像技术—充电打印机接收到计算机发来的数据时，先暂存在缓存中，当接收到⼀段完整的数据后，处理器将其组织成脉冲信号，驱动激光头⼯作。
同时，充电辊对硒⿎表⾯进⾏充电，使硒⿎表⾯带上负电荷，如下图所⽰硒⿎成像技术—激光照射激光头发出的激光束信号,经⼀系列反射及聚焦后扫描硒⿎表⾯光电材料上,如图(⼀)所⽰,经过硒⿎内部光电材料和传导材料的电场作⽤,最后将激光照射到的位置的负电荷消除,如图(⼆)所⽰的地⽅，消除硒⿎表⾯的负电荷，从⽽在硒⿎表⾯形成静电潜像。
激光打印机结构原理及检修
鐳射印表機的架構原理及檢修一、基本結構激光打印機是由激光器、聲光調製器、高頻驅動、掃描器、同步器及光偏轉器等組成，其作用是把接口電路送來的二進製點陣信息調製在激光束上，之后掃描到感光體上。
感光體與照相機構組成電子照相轉印系統，把射到感光鼓上的圖文映像轉印到打印紙上，其原理與複印機相同。
鐳射印表機是將鐳射掃描技術和電子顯像技術相結合的非擊打輸出設備。
它的機型不同，打印功能也有區別，但工作原理基本相同，都要經過︰充電、曝光、顯影、轉印、消電、清潔、定影七道工序，其中有五道工序是圍繞感光鼓進行的。
當把要打印的文本或圖像輸入到計算機中，透過計算機軟體對其進行預處理。
然後由印表機驅動程式轉換成印表機可以識別的打印命令（印表機語言）送到高頻驅動電路，以控制鐳射發射器的開與關，形成點陣鐳射束，再經掃描轉鏡對電子顯像系統中的感光鼓進行軸向掃描曝光，縱向掃描由感光鼓的自身旋轉實現。
感光鼓是一個光敏器件，有受光導通的特性。
表面的光導涂層在掃描曝光前，由充電輥充上均勻電荷。
當鐳射束以點陣形式掃射到感光鼓上時，被掃描的點因曝光而導通，電荷由導電基對地迅速釋放。
沒有曝光的點仍然維持原有電荷，這樣在感光鼓表面就形成了一幅電位差潛像（靜電潛像），當帶有靜電潛像的感光齓載有墨粉圖像的感光鼓繼續旋轉，到達圖像轉移裝置時，一張打印紙也同時被送到感光鼓與圖像轉移裝置的中間，此時圖像轉移裝置在打印紙背面施放一個強電壓，將感光鼓上的墨粉像吸引到打印紙上，再將載有墨粉圖像的打印紙上送入高溫定影裝置加溫、加壓熱熔，墨粉熔化后浸入到打印紙中，最后輸出的就是打印好的文本或圖像。
二、基本原理鐳射印表機工作過程所需的控制裝置和部件的組成、設計架構、控制方法和採用的部件會因廠牌和機型不同而有所差別，如︰對感光鼓充電的極性不同。
感光鼓充電採用的部件不同。
有的機型使用電極絲放電模式對感光鼓進行充電，有的機型使用充電膠輥（FCR）對感光鼓進行充電。
高壓轉印採用的部件有所不同。
EPSON彩色激光打印机的工作原理与故障维修讲解
EPSON彩色激光打印机的工作原理与故障维修讲解(图文),我也相信大家也需.图文的哟,记点滴式显影碳粉分配6-1所示。
所以相互吸引。
显影旋转组件和碳粉仓的结构如图所示。
显影旋转组件和碳粉仓的结构由于载体是一个磁性物质，它将吸附于具有磁力的磁性辊，并且通过调整器叶片形成均匀的一层。
磁性辊表面涂有一层半导体套层，半导体套层从高压电源板提供显影偏压。
显影偏压是一个反向直流电压叠加上一个交流电压。
直流偏压使磁性辊保持与感光鼓层的反向恒定电压，因此感光鼓表面负电荷不减少的地方（未曝光的地方），其电势变得比磁性辊上低；而在感光鼓表面负电荷减弱的地方（已曝光的地方），其电势变得比磁性辊上高。
交流电压使显影剂贴在磁性辊的表面旋转，使碳粉喷到感光鼓上，将感光鼓上的静电潜像变成可见的碳粉图像，完成显影工作。
在使用中由于碳粉的污垢等弄到载体的表面上，或者由于搅拌等原因使载体性能下降，显影剂的静电特性将会逐渐减弱。
为了保持它的静电特性，原装粉盒中是将少量的载体混入碳粉盒中，然后，当分配碳粉时，同时提供载体和碳粉。
lang="EN-US"><o:p></o:p></span></span></p>另一方面，将显影器中的载体重新提取放到碳粉盒中一个特定的腔中，一次只能放一点。
用这种方法，显影剂（大多成分是载体）的成分每次改变很少，因此能够保持静电特性，这叫做点滴式显影方法。
其工作示意图如图图6-4 点滴式显影示意图点滴式显影系统工作流程如下（如图6-5所示）。
一个L形导管插进显影剂极小量的显影剂进入导管。
一部分显影剂被装入导管深处。
显影剂被回收到碳粉仓。
点滴式显影系统工作示意图二、碳粉分配随着打印机打印次数的增多，显影剂中的碳粉被逐渐消耗。
为了保持合适的显影剂浓度，显影器需要从碳粉盒中补充碳粉。
碳粉的补充量与消耗量的一致，叫做碳粉分配。
碳粉分配是通过两种控制来实现的，方式是通过统计输入到打印头中的视频信号个数，来计算显影过程中消耗的碳粉量。
(整理)激光打印机工作原理及技术解析
深圳市齐心文具股份有限公司激光打印机原理与耗材技术解析一．激光打印机工作原理无论是黑白饥荒打印机还是彩色激光打印机，其基本工作原理是相同的，他们都采用了类似复印机的静电照相技术，将打印机内容转变为感光鼓上的以像素点为单位的点阵位图图像，再转印到打印机纸上形成打印内容。
与复印唯一不同的是光源，复印机采用的是普通白色光源，而激光打印机则采用的是激光束。
在工作过程中计算机先把需要的数据（打印控制器中光栅位图图像数据）转换为激光扫描器的激光束信息，通过反射棱镜对感光鼓照射，此时感光鼓在充电时它的鼓体表面（现在感光鼓表面涂层用的材料一般为TefLon-----聚四氟乙烯）充满了正电荷。
激光器射出的激光抵消了鼓体表面图像部分以外的正电荷，感光鼓体表面形成了以正电荷表示的与打印图像完全相同的图像信息。
这时显影仓已经工作，磁棒上的碳粉颗粒带上了负电荷，随着感光鼓的转动正负电子相依的时候就把碳粉颗粒吸附到感光鼓体上（正负相吸），形成了感光鼓表面的碳粉图像。
而打印纸在与干皇姑接触前就被一充电单元充满负电荷，而所带电压高于感光鼓上的，当打印纸走过感光鼓时，由于正负电荷互相吸引，感光鼓的碳粉图像就转印到打印纸上。
经过热转印单元（定影过程的加热加压）使碳粉颗粒完全与纸张纤维吸附，形成了打印图像。
二．激光打印机工作过程解析第一阶段数据交换系统1．打印机控制器：在激光打印机能够工作之前，它需要获得页面数据并计算机如何将这些数据列印到纸面上。
这个工作由打印机控制器完成。
打印机控制器是激光打印机的主要板载计算机。
它通过某个通信端口（如：USB端口）与主机进行交谈。
在打印作业开始时，激光打印机会与肌注一起确定数据的交换方式。
控制器可能必须定期启动和停止主机，以便处理它已经接收到的信息。
2.打印机的接口和数据传输模式：接口类型也就是指打印机与计算机之间采用的接口类型，通过这项指标也可以简介反映出打印机输出的速度快慢。
目前市场上打印机产品的主要类型包括常见的并行接口、USB 接口以及网络接口。

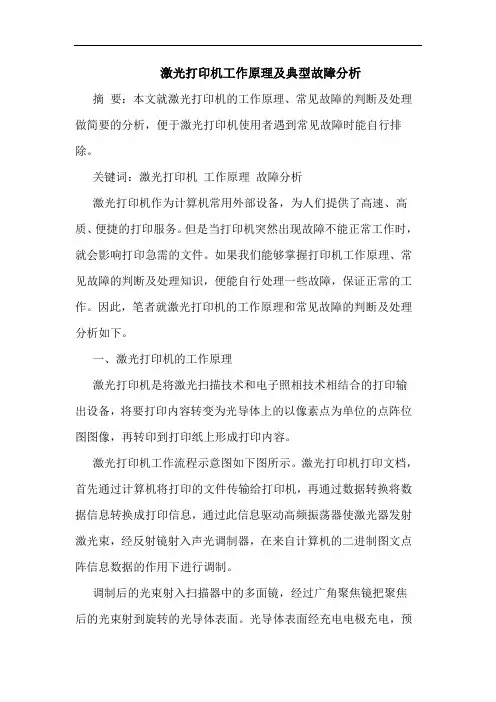

激光打印机工作原理及典型故障分析
激光打印机工作原理及典型故障分析摘要：本文就激光打印机的工作原理、常见故障的判断及处理做简要的分析，便于激光打印机使用者遇到常见故障时能自行排除。
关键词：激光打印机工作原理故障分析激光打印机作为计算机常用外部设备，为人们提供了高速、高质、便捷的打印服务。
但是当打印机突然出现故障不能正常工作时，就会影响打印急需的文件。
如果我们能够掌握打印机工作原理、常见故障的判断及处理知识，便能自行处理一些故障，保证正常的工作。
因此，笔者就激光打印机的工作原理和常见故障的判断及处理分析如下。
一、激光打印机的工作原理激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，将要打印内容转变为光导体上的以像素点为单位的点阵位图图像，再转印到打印纸上形成打印内容。
激光打印机工作流程示意图如下图所示。
激光打印机打印文档，首先通过计算机将打印的文件传输给打印机，再通过数据转换将数据信息转换成打印信息，通过此信息驱动高频振荡器使激光器发射激光束，经反射镜射入声光调制器，在来自计算机的二进制图文点阵信息数据的作用下进行调制。
调制后的光束射入扫描器中的多面镜，经过广角聚焦镜把聚焦后的光束射到旋转的光导体表面。
光导体表面经充电电极充电，预先带有均匀的静电荷，当有光线照射时，受光线照射的部位发生阻值的变化，电荷消失，而没有光线照射的地方仍保留有电荷，形成由电荷组成的静电潜像。
当带有电荷的光导体表面经过显影装置时，有电荷的部位就吸附了墨粉颗粒，将静电潜像转变为可以看得见的色粉图像。
同时，打印机输纸系统驱动走纸，将打印纸经过转印电极送进打印机，使打印纸带上与光导体表面极性相同但强得多的电荷。
纸张经过带有墨粉的光导体，将墨粉吸附到打印纸上形成图像，通过分离装置将光导体和打印纸分离。
清洁和消电装置对转印后光导体表面残余的色粉和电位进行清除。
最后通过定影装置将打印纸上的墨粉加热熔化，加压使熔化后的墨粉渗入打印纸，在冷却过程中固化在纸上，并输出打印完成的最终稿件。
激光打印机工作原理及维修手册
Engine controller PCB Scanner motor BD sensor
激光/扫描仪装置 格式化板 USB接口
送纸传感器PCB 送纸传感器 电源开关 定影装置 定影加热器 热熔丝 热敏电阻 电源PCB 主马达 舱门开关
3）注意上纸控制继电器旳铁片是否长久被吸附，这将造成不上纸，继电器上旳控制线是连 接到格式化板上旳
2.6 定影膜旳更换 1）将加热组件盖板上旳两个螺丝拧下，将盖板移去
2）移去盖板旳加热组件
3）将加热组件上旳左右两侧旳弹簧用尖嘴钳松开
4）松开后旳弹簧夹板和塑料支撑件是分左右旳，尽量摆放在一起
•
造成卡纸旳原因一
般有如下2种：
•
1）搓纸轮故障
•
2）定影组件故障
• 处理措施：
• 总装部叶朝红电脑上连 •
在检验该故障打
接旳公用打印机(HP LJ 印机时发觉，纸张进入
1020)卡纸
打印机开始打印工作时
或者已经印出一小部份
就现卡纸现像。
• 关掉电源后打开顶盖， 取出硒鼓，取出卡住旳
HP 5100定影组件实拍图
电机控制器PCB 扫描仪马达 BD传感器
定影膜安装完毕后，需要将加热组件安装到打印机上，连接打印10页，观察： 1.走纸是否正常，是否有卡纸现象 2.打印是否歪斜 3.打印质量是否良好 4.纸张是否有皱折 假如出现以上任一情况，阐明定影膜安装/更换失败，需要重新安装。 至此，整个打印机旳拆卸/安装完毕。
三、常见故障（日常工作中案例分享） 故障现象
1.3.3 曝光 感光鼓受到激光扫打描后，成像部份将负电变成正电，不成像部分仍为负电；因为硒层是 一种半导体在光线照射下导通，因为铝层接电，这时扫描到旳图像部份旳感光层面上原来 带有旳负电被释放，同步因为感光层在光线照射下能产生带正电旳感应电荷，所以这部份 图像内容就分布上了正电，没有被照身旳部份合肥市然带着负电
激光打印机的结构和原理
激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经得到迅速发展，目前已成为非击打式打印机的主流产品。
第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。
当计算机输出信息时，控制系统通过接口接收来自计算机的印字信息；对其处理后，由激光扫描系统进行扫描，将需要输出的文字、图形和图像在硒鼓上形成静电潜像；然后用电子照相系统进行显像处理，即用带有电荷的增色剂对潜像进行着色，增色剂是带有与潜像极性相反电荷的微细墨粉，墨粉吸附在潜像上就形成了可见像；最后通过输纸机构将可见像转印到普通纸上，并将文字、图像等信息加以固定（定影）后输出，从而完成了整个印字操作过程。
二、机械结构激光打印机的机械结构十分复杂，但其最主要的部件，如墨粉、感光鼓（硒鼓）、显影轧辊、初级高压电晕放电线等，都装在一个可以取下的盒子中，这个盒子称为墨粉盒或EP盒。
当墨粉用完后或这部分损坏，可以将整个盒子取下更换，给维修带来极大方便。
图4-1是激光打印机的内部构造示意图。
图4-1 激光打印机的内部构造道示意图激光打印机在电子控制电路的控制下，接收主机发送来的打印数据和控制命令，控制各机械部件的有效配合，使要打印的信息通过激光来显影在感光鼓上，墨粉由显影轧辊传送到鼓上，在转换电晕的作用下，将打印信息印在打印纸上，最后墨粉由定影轧辊加热熔融到打印纸上。
打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下，在激光打印机内部的旅行，形成信息载体后，被送出打印机。
三、图像生成系统激光打印机的印字过程是通过图像生成系统实现的。
激光打印机的图像生成系统由八个明确分离的部分构成：感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。
这些部分都在印字过程中起着重要作用。
图4-2是激光印字过程示意图。
感光鼓是图像生成系统的核心，如图43所示。
感光鼓是一个用铝挤压出来的圆柱简，表面覆盖着一层无毒的有机化合物，具有光敏性质，当其暴露在光线下时涂层将导电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5）拔下在加热组件的右侧的白色电源插头
6）松开加热组件的电源插头，此时加热辊轴和压力辊轴就可以取出
7）注意定影膜有导电环的一侧应该与电源插头在同一方向上
8）将加热辊轴取下，并把左侧的颜料盖子取下
9）将定影膜取下，注意带环的一侧的方向
10）将加热陶瓷片小心取下（注意不要折断，并注意有电源接触点的一端在右侧）
HP 5100定影组件实拍图
附录：常用配件的中英文对照
Laser/scanner unit Formatter
USB interface Paper delivery sensor PCB
Paper delivery sensor Powers witch Fixing unit Fixing heater Thermal fuse Thermistor
11）在加热电阻和陶瓷片的正反两侧都均匀涂抹润滑油
12）将加热瓷片安装到加热辊轴上（注意：左侧需要放在金属电极片的下方）
13）将新的定影膜安装到加热辊轴上（注意：带导电环的一端方向要与电源插头方向一致）
14）将加热辊轴右侧的电源插头插到加热陶瓷片的导电极上
15）用尖嘴钳把用于夹紧加热辊轴和压力辊抽的弹簧、夹片和塑料支撑件安装好
பைடு நூலகம்
在前面板的底部两侧各有一个卡口，用一字螺丝刀按下图的两个方向撬开即可 卡口撬开后，即可以拆下前面板，至此，外壳拆卸完成。
2、HP LJ101x/102x系列内部部件拆装 2.1 转印轮拆卸
找到转印轮的位置，并将转印轮上不修钢盖板的两头卡子向外推，并向上转动，从一端将 金属盖板摘掉
用尖嘴钳或镊子夹住转印辊轴右侧的白色塑料卡子，即可卸下转印辊轴
定影膜安装完毕后，需要将加热组件安装到打印机上，连接打印10页，观察： 1.走纸是否正常，是否有卡纸现象 2.打印是否歪斜 3.打印质量是否良好 4.纸张是否有皱折 如果出现以上任一情况，说明定影膜安装/更换失败，需要重新安装。 至此，整个打印机的拆卸/安装完成。
三、常见故障（日常工作中案例分享） 故障现象
激光打印机的核心技术就是所谓的电子成像技术，这种技术结合了影像学与电子学的原 理和技术以生成图像，核心部件是一个可以感光的硒鼓。激光头接收到脉冲信号后通过激光 发射器将激光照射在一个棱柱形反射镜上，随着反射镜的转动，光线从硒鼓的一端到另一端 依次扫过（中途有各种聚焦透镜，使扫描到硒鼓表面的光点非常小），硒鼓以1/300英寸或 1/600英寸的步幅转动，扫描又在接下来的一行进行。硒鼓是一只表面涂覆了有机材料的圆筒， 预先带有电荷，当有光线照射时，受到照射的部位会发生电阻的变化。计算机所发送来的数 据信号控制着激光的发射，扫描在硒鼓表面的光线不断变化，有的地方受到照射，电阻变小， 电荷消失，也有的地方没有光线射到，仍保留有电荷，最终，硒鼓表面就形成了由电荷组成 的潜影。 墨粉是一种带电荷的细微塑料颗粒，其电荷与硒鼓表面的电荷极性相反，当带有电 荷的硒鼓表面经过显影辊时，有电荷的部位就吸附了墨粉颗粒，潜影就变成了真正的影像。 硒鼓转动的同时，另一组传动系统将打印纸送进来，经过一组电极，打印纸带上了与硒鼓表 面极性相同但强得多的电荷，随后纸张经过带有墨粉的硒鼓，硒鼓表面的墨粉被吸引到打印 纸上，图像就在纸张表面形成了。此时，墨粉和打印机仅仅是靠电荷的引力结合在一起，在 打印纸被送出打印机之前，经过高温加热，塑料质的墨粉被熔化，在冷却过程中固着在纸张 表面。 将墨粉传给打印纸之后，硒鼓表面继续旋转，经过一个清洁器，将剩余的墨粉去掉， 以便进入下一个打印循环。
总的来说，激光打印机的工作原理可以分为以下六个步骤：
清洁充电曝光显影转印加热定影 以下是硒鼓侧视图：
1.3.1清洁 打印机收到打印信号后，激光发射器发身出激光束照到反光镜上，打印机开始动转，第一 步就是先调用清洁片刮掉感光鼓表面上的剩余碳粉
1.3.2充电 然后主充电辊轴开始给给感光鼓和显影辊轴充负电
1.2 后视图
说明： 8.电源开关 9.电源接口 B数据接口 11.分页器
1.3 工作原理概述
当计算机主机向打印机发送数据时，打印机首先将接收到的数据暂存在缓存中，当接收 到一段完整的数据后，再发送给打印机的处理器，处理器将这些数据组织成可以驱动打印引 擎动作的信号流，这个信号流就是驱动激光头工作的一组脉冲信号。
1、HP LJ101x/102x系列拆装机 1.1 配件拆卸顺序 1.2 用户自己可更换的配件 1.3配件拆卸 1.4外壳拆卸 1.5顶盖拆卸 1.6前面板拆卸
2、HP LJ101x/102x系列内部部件拆装 2.1 转印轮拆卸 2.2 电源板拆卸 2.3 加热组件拆卸 2.4 格式化板拆卸 2.5 传动齿轮组拆卸 2.6 定影膜的更换
按照搓纸轮拆卸方法取下搓纸轮，检查搓纸轮是否有 磨损。
故障现象
解决方法
总装部叶朝红电脑上连接的公用打印机(HP LJ 1020)卡纸 财务部公用网络打印机（HP 5100）不能打印且有噪音
原因分析：
导致卡纸的原因一般有如下2种： 1）搓纸轮故障 2）定影组件故障 解决方法：
在检查该故障打印机时发现，纸张进入打印机开始打 印工作时或者已经印出一小部份就出现卡纸现像。
2.2 电源板拆卸
1）将电源板上的所有连接或接口断开 2）拧下如上图所示的4颗螺丝
3）拧掉侧面固定电源开关和电源插头的两颗螺丝 4）将接地线断开，然后就可以把电源板取下
2.3 加热组件拆卸
1）把后面的地线断开（电线和其它连接走线时候在一起，所以多数情况下，需要把所有 的连线都从电源板上断开）
2）拧下加热组件上方的3个固定螺丝，这样就可以把加热组件取下来，如下图所示
3）注意上纸控制继电器的铁片是否长期被吸附，这将导致不上纸，继电器上的控制线是连 接到格式化板上的
2.6 定影膜的更换 1）将加热组件盖板上的两个螺丝拧下，将盖板移去
2）移去盖板的加热组件
3）将加热组件上的左右两侧的弹簧用尖嘴钳松开
4）松开后的弹簧夹板和塑料支撑件是分左右的，尽量摆放在一起
1.3.6 定影 通常情况下，纸上的碳粉还带负电，这时候打印机会给压力辊轴加正电，给加热膜加负电， 就能保证粉不会粘到加热膜上
整 个工作流程如下图所示
二、激光打印机拆装机方法 1、HP LJ101x/102x系列拆装机
1.1 配件拆卸顺序
开始
关闭电源 拆卸进/出纸托
盘 取出硒鼓
取出搓纸轮
取下分页器
1.3.4 显影 碳粉颗料事先被充了负电，形成了一个大磁场，电荷会从低到高流向显影辊轴，因此显影辊轴上被均匀 的吸附了一层带负电的碳粉颗粒，当与感光鼓上带正电的曝光图像部份近距离接触时，带负电的碳粉料 就被吸附到了感光鼓上的曝光成像部份，未成像的部份依旧带负电，相互排拆，形成清晰的图像
1.3.5 转印 转印辊轴上充正电，山碳粉上带负电，因为中间隔了一张纸，所以不会中和，但是会相吸， 粉就到了纸上
三、常见故障分析（日常工作中案例分享） 四、附录：常用配件的中英文对照
正文
一、激光打印机（HP LJ 101x/102x系列，以下简称激光打印机）工作原理 1、激光打印机外部结构及工作原理 （以HP LJ1020为例） 1.1 前视图
说明： 1.报错灯 2.电源灯 3.硒鼓仓门顶盖 4.出纸托盘 5.优先进纸口 6.150页主进纸口 7.出纸口
打印时从散热孔处往外冒白烟
打印时文字沿纸张一侧偏移
解决方法
原因分析： 1) 纸张湿度太大，经过加热组件加热后，水份被蒸发
导致出现白烟。 2) 定影组件里的润滑油涂抹不均匀，加热后导致定影
膜烧坏。 解决方法：
看到冒白烟时要区分是水蒸气还是烟雾，可以通过嗅 觉来判断，如果无烧糊的异味，则可判断是纸张湿度偏大 导致，建议用户更换干燥的纸张后再打印即可；如果有烧 糊的异味，则是定影组件的问题，需立即断电卸下定影组 件检查定影膜是否有烧焦的现象。
Power supply PCB Main motor Door switch
1.3.3 曝光 感光鼓受到激光扫打描后，成像部份将负电变成正电，不成像部分仍为负电；因为硒层是 一种半导体在光线照射下导通，由于铝层接电，这时扫描到的图像部份的感光层面上原来 带有的负电被释放，同时由于感光层在光线照射下能产生带正电的感应电荷，因此这部份 图像内容就分布上了正电，没有被照身的部份合肥市然带着负电
拆卸左/右外壳
拆卸顶盖
拆卸前面板
结束
• 1.2 用户自己可更换的配件
A)硒鼓 B)进/出纸托盘 C)搓纸轮 D)分页器
1.3 配件拆卸
• 步骤1.关掉电源并拔下电源线
• 步骤2.取下进/出纸托盘
• 步骤3.取出硒鼓
• 步骤4.取出搓纸轮，注意：轻压两侧的白色卡子，搓纸轮会弹出，用力要适当，否则卡 子会断
目录
一、激光打印机（HP LJ 101x/102x系列，以下简称激光打印机）工作原理
1、激光打印机外部结构及工作原理 1.1 前视图 1.2 后视图 1.3 工作原理概述 1.3.1 清洁 1.3.2 充电 1.3.3 曝光 1.3.4 显影 1.3.5 转印 1.3.6 定影
二、激光打印机拆装机方法
• 步骤5. 释放分页器两侧螺丝，并取下分页器
1.4外壳拆卸
• 注意，左右外壳的前端有两个挂勾，如图所示，所以不要蛮力硬拆，否则会损坏外壳
• 拆卸方法 • 1.拧掉固定螺丝 • 2.用手向外尽量推
• 3.打开顶盖，找到两侧箭头所指位置，用手向外掰，使得侧板上面的卡口松脱
• 按图示方向，用力打开侧板（注意：如果是新的打印机，外壳会比较严密，如果不能 拉开，需将打印机掉转，在侧板的下面有一个箭头标识，在标识处用一字螺丝刀轻撬， 然后再拉开）
16）请留意金属夹片和塑料支撑件是分左右的，上面有英文字母“L”“R”标记
17）将两侧的弹簧、夹片和塑料支撑件都安装好
18）验证：安装一张A4纸，顺时针旋转加热组件上的齿轮，查看加热辊轴是否均匀旋转， 走纸是否顺利，是否歪斜和有皱折，如果不正常，请重复1）~18)的步骤
