室内分布系统设备与器件介绍.
室内分布系统介绍及各器件参数
12.室内分布系统分类（按信源提取方式划分）
以基站为信号源的室内覆盖系统
耦合器
宏蜂窝 功分器
天线
以无线直放站为信号源的室内覆盖系统
以光纤直放站为信号源的室内覆盖系统
用耦合器从附近基站耦合部分信号通过光纤传送到欲覆盖区的光纤直放站
BTS 光纤直放站
以耦合基站信号并经过干线放大器为信号源的室内覆盖系统
1.39 4.34 8.91
4
5 6 7 8 9 10 11
30
37 45 53 60 67 75 83
21.93
28.25 35.61 43.06 49.64 56.28 63.9 71.57
62.0%
63.7% 76.1% 77.8% 78.7% 75.0% 76.3% 81.2%
13.60
18.00 27.10 33.50 39.07 42.21 48.76 58.11
10.室内覆盖工程的分类
从分布类型分：
无源天馈信号分布系统
有源天馈信号分布系统
光纤信号分布系统 漏缆信号分布系统
从信号源来分
以基站（含微蜂窝）为信号源的室内覆盖系统 以直放站为信号源的室内覆盖系统 以微蜂窝为信号源的室内覆盖系统
11.室内分布系统分类（按系统划分）
Pico Access（RRU级联）组网方案，BBU为基带池设备，提供室内所需的容量资源，可放置在任意地方的机房，一般 放在大楼布线机房，便于连接光纤资源。P Bridge分为楼道集线器和楼层集线器两种。楼道P Bridge完成楼层P Bridge 的汇聚，一般也放在大楼布线机房，与BBU和楼层P Bridge之间采用光纤连接；楼层P Bridge实现楼层RRU的汇聚和管 理，一般放在楼层布线机房，与RRU之间采用双绞线或光纤连接。Pico RRU为射频远端，实现最终的网络覆盖，一般 每个Pico RRU覆盖一层或一层的部分区域。
室内分布系统简介
室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。
这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。
按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。
光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。
但是一般成本要高一些。
耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。
计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。
宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。
微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。
在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。
RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。
直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。
馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。
干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。
室内分布系统相关设备及器件
室内分布系统相关设备及器件室内分布系统的作用是完成射频信号的透明传输，主要由有源设备和无源天馈系统组成。
有源设备为直放站、干放、光纤近端（远端）机等;无源天馈系统由功分器、耦合器、电桥和分布式天线等无源器件组成。
一、有源设备1、干线放大器干线放大器的作用是补偿信号在功率分配以及长距离传输时损耗。
干线放大器类同直放站一样，它的加入可能使得基站接受底噪明显提高，会引起上行覆盖半径减少。
调测时应调整上行增益，并计算此噪声经有效路径损耗到达基站接受机的噪声功率是否控制在容忍范围以内，控制住上行噪声，减少对基站的干扰。
干线放大器在上下行增益以及输出功率配置上，和GSM系统有一定的差异。
需要根据主基站的业务信号配置和基站类型确定，预留合适的功率，避免基站业务信道满功率时使功放饱和。
同进必须保证上行增益比下行增益低，降低上行噪声对施主基站的影响。
2、直放站直放站的种类有多种类型，最常见的有无线同频直放站、光纤传输直放站和移频直放站等。
（1）无线同频直放站：它是最常见的一种直放站，设备成本低，易于安装，尤其是方便搬迁，是补盲、扩大覆盖区域最简便的一种方法。
但同频无线直放站如果调测不当，极容易造成对基站的干扰，在CDMA系统中这种现象更为突出。
无线同频直放站又分为宽带直放站和选频直放站。
宽带直放站是在WCDMA频段的全部或者部分频段内工作的直放站，干扰较大；选频直放站是在WCDMA 频段的全部或者部分频段内选择一个或者多个WCDMA指配信道工作的直放站，干扰相对较小。
（2）光纤直放站：指借助光纤进行信号传输的直放站。
它需要使用光纤将基站信号连入直放站系统内，信号源比较纯净，一般不容易对大网形成干扰。
光纤直放站使用中要控制接入基站的底部噪声电平。
对于室内覆盖，出现高大建筑物采用光纤接入时，有时为了平衡各扇区的话务量，还会采用多扇区接入的光纤直放站。
采用直放站作信号源，需要注意直放站的上行噪声对施主基站的灵敏度影响。

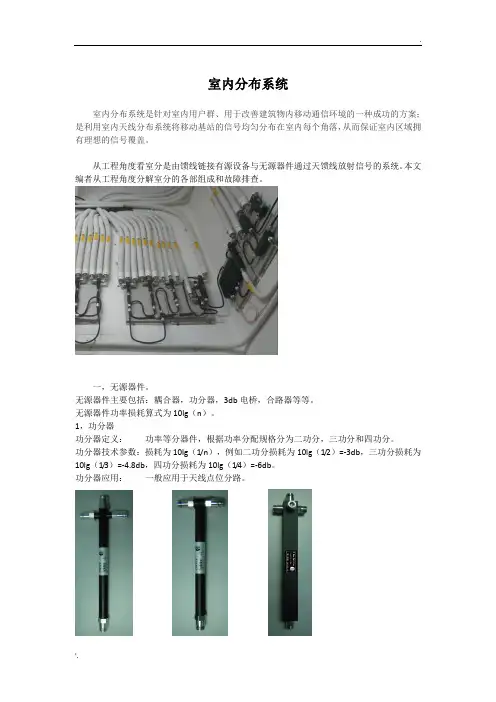

室内分布系统
室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案；是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
从工程角度看室分是由馈线链接有源设备与无源器件通过天馈线放射信号的系统。
本文编者从工程角度分解室分的各部组成和故障排查。
一，无源器件。
无源器件主要包括：耦合器，功分器，3db电桥，合路器等等。
无源器件功率损耗算式为10lg（n）。
1，功分器功分器定义：功率等分器件，根据功率分配规格分为二功分，三功分和四功分。
功分器技术参数：损耗为10lg（1/n），例如二功分损耗为10lg（1/2）=-3db，三功分损耗为10lg（1/3）=-4.8db，四功分损耗为10lg（1/4）=-6db。
功分器应用：一般应用于天线点位分路。
2，耦合器耦合器定义：不等分器件，直通口功率高，耦合口功率低。
根据耦合口功率衰减分为5db 耦合器、7db耦合器、10db耦合器等等。
耦合器参数：耦合口损耗有明文标注，直通口损耗可以计算，以7db耦合器为例，10lg（x）=-7db，x=1/5，则直通口功率分配为4/5，损耗为10lg（4/5）=-0.97db；10db耦合器，10lg（x）=-10db，吸/10，直通口功率分配为9/10，损耗为10lg（9/10）=0.46db。
耦合器应用：一般应用于室分主线，层级主线。
3，3db电桥。
3db电桥定义：同频合路器，合路BTS基站载频不同功率发射口。
3db电桥应用：是主设备和分布过度器件，随着主设备载频单元集成的不断加深，3db电桥作用不断降低。
规格2G频率百米衰减4G频率百米衰减二分之一电缆8dbm左右12dbm左右八分之七电缆4dbm左右7.5dbm左右5，合路器合路器定义：异频合路器，合路不同信号。
2G、3G、4G、WLAN等不同信号多频合路器。
合路器参数：合路器各信号输入端口隔离度为60db，损耗为1dbm左右。

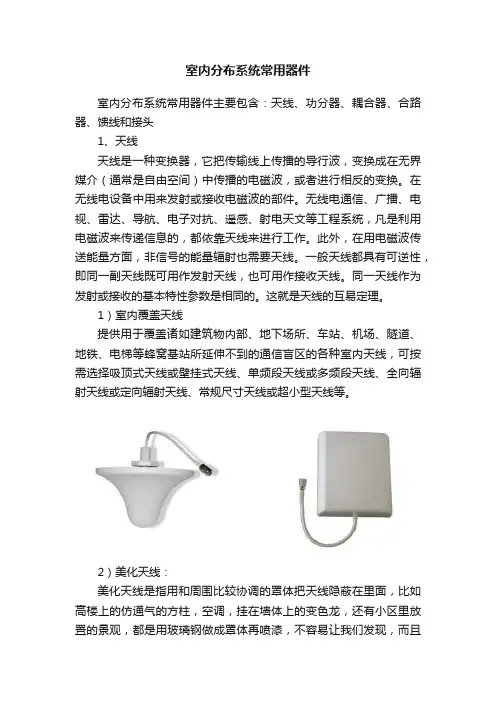

室内分布系统常用器件
室内分布系统常用器件室内分布系统常用器件主要包含：天线、功分器、耦合器、合路器、馈线和接头1、天线天线是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。
在无线电设备中用来发射或接收电磁波的部件。
无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。
此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。
一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。
同一天线作为发射或接收的基本特性参数是相同的。
这就是天线的互易定理。
1）室内覆盖天线提供用于覆盖诸如建筑物内部、地下场所、车站、机场、隧道、地铁、电梯等蜂窝基站所延伸不到的通信盲区的各种室内天线，可按需选择吸顶式天线或壁挂式天线、单频段天线或多频段天线、全向辐射天线或定向辐射天线、常规尺寸天线或超小型天线等。
2）美化天线：美化天线是指用和周围比较协调的罩体把天线隐蔽在里面，比如高楼上的仿通气的方柱，空调，挂在墙体上的变色龙，还有小区里放置的景观，都是用玻璃钢做成罩体再喷漆，不容易让我们发现，而且还美化了景色。
2、功分器功分器全称功率分配器，英文名Power divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器按输出通常分为一分二（一个输入两个输出）、一分三（一个输入三个输出）等。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、幅度平衡度，相位平衡度，功率容量和频带宽度等。
功分器的作用：是将功率信号按一定的比例分配到各分支端口，给不同的覆盖区使用。
3、耦合器在微波系统中，往往需将一路微波功率按比例分成几路，这就是功率分配问题。
室内分布系统工程常用器件介绍
完成多网合路器的功能，还能提供监控功能，提供更好的隔离度。
主要应用在需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火 车站、机场、政府办公机关等场所。POI产品实现了多频段、多信号合路功能，避免 了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖行之有效的手段。
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
4/71
室分系统概述--无源电分布系统
无源电分布系统
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
5/71
室分系统概述--有源电分布系统
有源电分布系统
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
室内分布系统常用器件介绍
交流内容安排
第一部分 室分系统概述
第二部分 工程常用器件介绍
第三部分 典型案例分析
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
2/71
目 录
第一部分：
室分系统概述
中 国 移 动 室 内 分 布 系 统 工 程 常 用 器 件 介 绍
3/71
室分系统概述--概念与分类
室内分布系统基本介绍
室内分布系统基本介绍室分系统项目介绍一、室分系统的定义、构成及作用室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。
室分系统是由信号源、分布系统组成的。
信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。
分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。
室分系统拓扑图：室分系统照片（平层天馈系统）室分系统照片（主干天馈系统）室分系统照片（主设备）室分系统的作用就是将移动基站信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。
二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。
从事无线通信的人都知道，无论是2G时代，3G时代，还是如火如荼的4G 时代，即便是以后的5G时代，室分是必不可少的重头戏。
因此室分行业的前景也是相当乐观的，室分业务量也会在未来几年内出现大幅上升。
这是由以下几点决定的：1、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。
据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。
很少有人在室外过多使用手机。
2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。
加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。
3、从2G时代统计，80%的室内区域依靠宏站覆盖。
但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。
这将促使运营商加快室分建设，分担宏站压力。
相当部分的宏网投资将转向室分系统的投入。
而且3G频段高，损耗大，按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。
室分设备简介
一、有源设备简介
微蜂窝简介
光纤直放站简介
无线直放站简介
干线放大器简介
Байду номын сангаас蜂窝简介
微蜂窝是在宏蜂窝的基础上发展起来的一门技术，与宏蜂窝相 比，它的发射功率相对较小。
微蜂窝简介
微蜂窝的应用主要有两方面： 提高覆盖率，应用于一些宏蜂窝很难覆盖到的盲点地区，如 地铁、地下室 。 提高容量，主要应用在高话务量地区，如繁华的商业街、购 物中心、体育场等。 在客流量大、人员集中，且光纤能到位的大型站点进行室分建 设时，一般采用微蜂窝作为信号源。微蜂窝设备使用时需要先 合路再接入分布系统。 联通\09年联通室内分布\改造统计\0801\图纸\合肥\明珠大酒店 .dwg
干线放大器简介
干线放大器，简称干放，是在功率变低而不能满足覆盖要求时的信号放大设备。当 信号源设备功率难以达到覆盖要求时，该设备可以放大信号源的功率，以覆盖更多 的区域。 使用干放时需要注意输入端的电平值应保持在-5dBm至5dBm之间（各厂家标称的功 率值略有不同），另外干放不可以进行级联，否则会极大的抬升基站的上行底噪。
无线直放站简介
无线宽频直放站主要是在一些室外无线信号环境较好，室内场 强弱，建筑物较小，或光纤无法到位的站点使用。 无线移频直放站的站点主要是一些室外无线信号环境差，附近 基站比较密集，且光纤无法到位的建筑物。 若站点需要布放室外天线进行覆盖且不具备光纤传输条件，要 考虑施主天线与重发天线的隔离，如果天线过近隔离较小，为 防止直放站自激，必须采用无线移频直放站作为信源。
BBU+RRU
目前，联通3G室内分布信源涉及了BBU+RRU。原则上RRU+BBU就是bts，分开是 分布式系统信源，合起来加个柜子就可以理解是宏站。 通常室内分布系统采用电缆的电分布方式，而BBU+RRU方案则采用光纤传输的分 布方式。基带BBU(Building Baseband Unite室内基带处理单元)集中放置在机房， RRU(Remote Radio Unite远端射频模块)可安装至楼层，BBU与RRU之间采用光纤 传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支 路采用同轴电缆。由于信号通过光纤传输时损耗很小，整体降低了系统的馈线损耗， 因而减少了对干线放大器的依赖。 BBU+RRU方案对于容量配置非常灵活，可按容量需求，在不改变RRU和室内分布 系统的前提下，通过配置BBU来支持每通道从1/6载波到3载波的扩容。理论与实践 证实该方案具有下列特点：独特的多通道算法实现空间隔离，可以降低干扰；覆盖 和容量可独立规划；降低对干线放大器的依赖；基带容量可实现共享，扩容能力大； 光纤无损耗，主干布放简便，RRU部署灵活。但是缺点是需增加光电转换单元，且 光纤较容易损坏，需要采用铠装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内分布系统设备与器件介绍
一、室内分布系统组成
室内分布系统主要由信源设备和分布系统两部分组成,参考图1:
图1:室内分布系统组成
其中信源设备一般指无线基站设备(BBU+RRU,可能还有GPS天线及配套的电源设备(电表、开关盒等,通常采用挂墙的方式安装,参考图2:
图2:信源设备挂墙安装实例图
分布系统部分则一般由馈线(1/2馈线和7/8馈线、功率分配器件(功分器和耦合器及室内天线等组成,参考图3和图4:
图3:馈线、功分器、耦合器
图4:室内天线
二、常用设备与器件尺寸规格
1、信源设备尺寸规格:
(1BBU :
(2RRU :
(3GPS 天线:(用于TD-SCDMA 或CDMA 系统 天线体积:φ110×113(mm^3 天线重量: 1.2Kg (含安装管和夹具 天线安装管:φ28×300
GPS 天线外形 GPS 天线安装实例 2、馈线尺寸规格:
3、功分器尺寸规格
二功分器尺寸:235.2×60.2×25mm (长×宽×深 (三功分器和四功分器尺寸与二功分器类似
4、耦合器尺寸规格
尺寸:154×43×20mm (长×宽×深5、常用室内天线尺寸规格(1室内吸顶天线
(2室内壁挂天线
【说明】:以上尺寸规格仅供参考,具体数值取决于实际使用设备或器件的型号。
