电动跑步机的控制系统与维修常识

电动跑步机的控制系统与维修常识
一、电动跑步机控制系统（以下简称电控系统）的基本组成
电控系统主要由：控制面板（电子表）、电机驱动器（驱动板）、电机、连接线及附件组成。

控制面板：俗称“电子表”负责与用户交流，并把各种用户期望的信息传递给电机驱动器（驱动板）来控制速度与扬升位值，同时显示各种运动参数，最常见的有：速度、时间、里程、热量、心跳；功能复杂一些的电子表还会显示如运动程式图等等信息。

电子表的显示器分为“LCD”与“LED”两种方式，LCD就是我们通常所说的液晶，它的类型有很多种，目前用的最多的是TN型液晶，例如：我们的“JS1385系列”就是采用这一类型液晶，它最大的特点是功耗小，成本低，线路简单，所以在一些中低档的产品上采用较多，当然，液晶也可以做成高档的产品，如：我们的“5000A系列”蓝屏多功能跑步机就是一款中高档产品，还有“LED”用比较专业叫法是“发光二极管”，顾明思义，因其本身会发光，出来的产品比较华丽，还可以做成各种颜色。

所以在一些中高档产品上普遍采用，它的特点是功耗大，成本高，线路比较复杂，电子表作为人机交流的窗口在，自然少不了按键，目前较为常用的按键有轻触按键、簧片按键与薄膜按键。

这三种按键各自有各自的特色，但从国内的制造水平来看簧片按键最为可靠。

电机驱动器（驱动板）：俗称“下控”或“电控”，负责驱动直流电机与扬升马达，以达到预定的速度与扬升位置，我们现在将下控分为两大类，光电型与磁感型。

二者除了传感信号不同之外，基本差不多，何为光电型呢？就是在电机的一侧装有一光电感应器，侦测电机的转速并将此信号反馈给电控来控制速度，磁感型则在前滚筒皮带轮处装有一磁性传感器，侦测滚筒的转速并将此信号反馈给电控来控制速度。

所以二者只是控制的方式不同而目的是一样的，用来稳定跑带的速度。

电控会因马达的功率与跑步机的功能不同而做成各种规格。

2、电机也叫马达，大同小异，通常只区分为不同的功率，如1HP、2HP等。

3、连接线：负责信息与能量传递，也就是电子表与驱动板的通讯。

附件：包括有：负离子发生器，风扇，喇叭等。

通常与电子表合成一体。

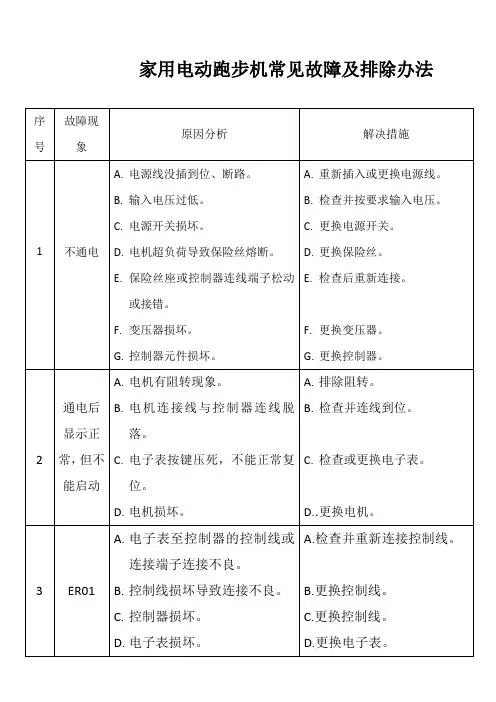

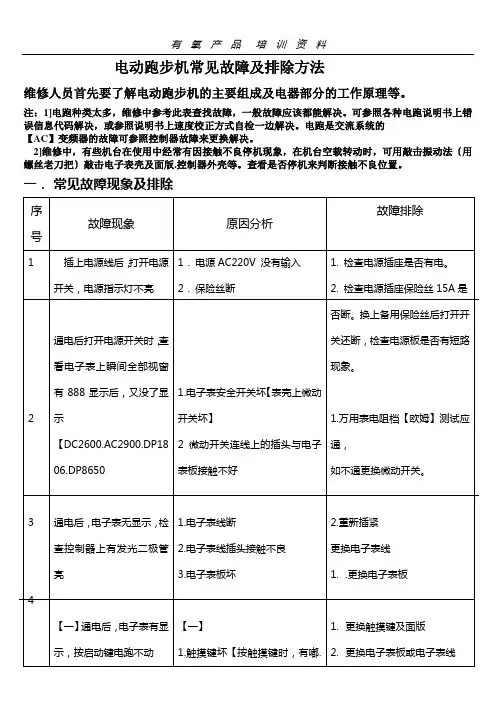

二、电控系统的常见故障与原因
2、显示正常，但局部
按键无动作
将开关拿掉按MODE在把开关放上
三、电控系统的基本调试与维修步骤关闭电源，检查各连接线是否正确连接，只有在确认连接正确无误的情况下方可进入下一步。

1.打开电源，正常的情况下电子表发出提示音，并作出正确显示。

如果有则进入下一
步；如果没有，则第一步先确定有无电源，用万用表测量交流输入端电压是否正常，如没有，基本可以判定是电源线、开关、内部连线开路，更换之后再进入第一步。

如果有电压，问题可以限制为电控，连接线与电子表三者之一有问题，我们先判定电控是否有问题，检查电子表与驱动板主连接线针角是否插到位，或针脚歪斜现象，要是线没有问题则电控有问题，更换之后进入第一步。

有则问题进一步限定为连接线与电子表二者之一必有问题、可以更换其中之一来确定哪一部分的问题，通常用外接电子表的方法最为方便。

找出问题点更新后开始第一步。

2.按下启动键，倒计时后（有些跑步机无倒计时功能）正常情况电机开始动作并运行，
如果电机有动作则进入下一步。

如果没有，则可以对照上表查出问题点。

3.检查显示与加、减速与扬升是否正常，这一步产生的故障一般查上表即可解决。

要
注意的是跑步机在运输的过程中有一些部件会偏移位置或损坏，例如，电机一旦受到冲击会产生异音或火花变大，光电感应器位置偏移后速度会不正常，而磁感器损坏后会出现E1提示，连接线的松动会产生不可预料的毛病。

所以这一步显的特别重要，一定要细致到位。

一切正常后运行至少30分钟进入下一步。

4.速度调至1公里，人站在跑步机上自然滑行，之间应无抖动或打斗现象，若有则需
调整扭力，具体对照上表。

5.到此调试基本结束，此时你也可以进一步检测一下电子表其它功能，如按键、心跳
检测、负离子、音响等等，一般不会有什么问题，如果有则大部分为电子表本身问题。

习文中、叶明先
2009年6月26日。
