电流,导线,电机功率之间的关系

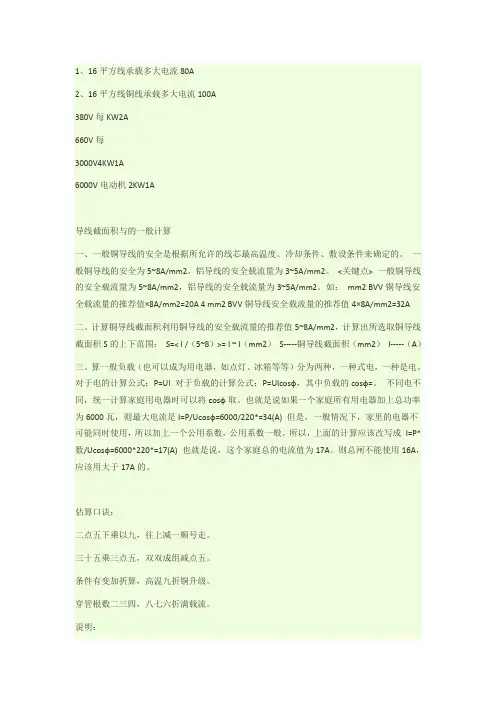

电线、电流、功率之间的换算
1、16平方线承载多大电流80A2、16平方线铜线承载多大电流100A380V每KW2A660V每3000V4KW1A6000V电动机2KW1A导线截面积与的一般计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>= I ~ I（mm2）S-----铜导线截面积（mm2）I-----（A）三、算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电，一种是电。
对于电的计算公式：P=UI 对于负载的计算公式：P=UIcosф，其中负载的cosф=。
不同电不同，统一计算家庭用电器时可以将cosф取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。
所以，上面的计算应该改写成I=P*数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量()不是直接指出，而是“截面乘上一定的倍数”来表示，通过而得。
电线大小与用电功率之间的计算
电线大小与用电功率之间的计算Document number：BGCG-0857-BTDO-0089-2022电线大小与用电功率之间的计算先估算负荷电流 1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算电力加倍，电热加半。
①单相千瓦，安。
②单相380，电流两安半。
③ 3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为安。
即将“千瓦数加一半”（乘）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

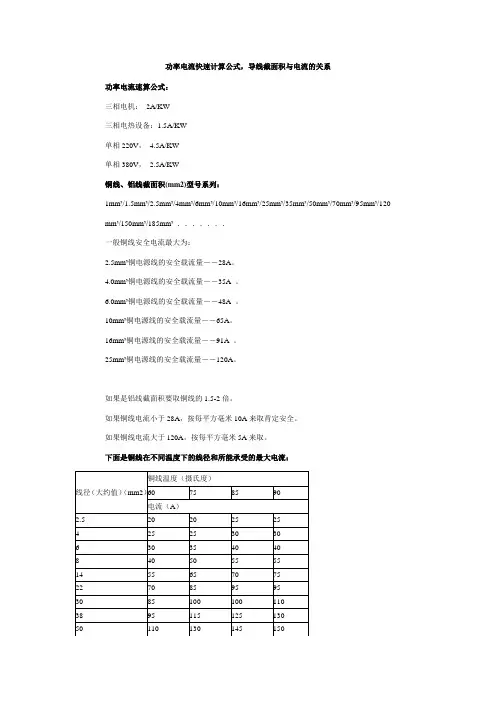

导线直径对应的功率电流快速计算公式
功率电流快速计算公式，导线截面积与电流的关系功率电流速算公式：三相电机：2A/KW三相电热设备：1.5A/KW单相220V， 4.5A/KW单相380V， 2.5A/KW铜线、铝线截面积(mm2)型号系列：1mm²/1.5mm²/2.5mm²/4mm²/6mm²/10mm²/16mm²/25mm²/35mm²/50mm²/70mm²/95mm²/120 mm²/150mm²/185mm²．．．．．．．一般铜线安全电流最大为：2.5mm²铜电源线的安全载流量－－28A。
4.0mm²铜电源线的安全载流量－－35A 。
6.0mm²铜电源线的安全载流量－－48A 。
10mm²铜电源线的安全载流量－－65A。
16mm²铜电源线的安全载流量－－91A 。
25mm²铜电源线的安全载流量－－120A。
如果是铝线截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
下面是铜线在不同温度下的线径和所能承受的最大电流：导线线径一般按如下公式计算：铜线： S= I*L / (54.4*U`)铝线： S= I*L / (34*U`)式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电压降（V）S——导线的截面积（MM2）绝缘导线载流量估算，绝缘导线载流量与截面的倍数关系铝导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三倍,七零九五两倍半,铜线升级算.就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按铝线4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
电线大小与用电功率之间的计算
电线大小与用电功率之间的计算先估算负荷电流 1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③ 3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为4.5安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】 320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
(完整word版)三相电、功率、电流、电机配电、电线选型计算
三相电与单相电的负载电流计算三相电与单相电的负载电流计算：对于单相电路而言，电机功率的计算公式是:P=IUcosφ，相电流I=P/Ucosφ；式中:I为相电流,它等于线电流P为电机功率U为相电压，一般是220Vcosφ是电机功率因素，一般取0.75对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式:I=P/1。
732Ucosφ式中：P为电机功率U为线电压，一般是380Vcosφ是电机功率因素，一般取0。
75同样电压的电机功率越大力矩就越大吗？力矩大小受哪些因素影响？1 最佳答案功率大只能说明它的拖动力大!而转距是由三相旋转磁场的角度决定的！夹角越小转距越大,而这个夹角是由电机内绕组的极数决定的！一言概之,电机的转距决定于它的极数!极数越多，转距就越大,转速就越低!其他回答2 不正确的,功率的一个公式等于力矩乘以转速乘以一个常数。
常数的值和这两个变量所使用的单位有关.也就是说一个方面影响功率就转速和力矩两个变量。
应该这样说转速相同的情况下，功率越大，力矩越大。
至于你说的电压要和电流两个变量才取决功率，与力矩没什么关系。
实际绝大部分的电动机的电压是380V的（直流电机不是，变态的大功率电动机也不是），因为他们大都是三相电机。
唯一变化的就是线电流的变化。
最和你说一下,你这种说法不能说全错，而是不严谨的,交流异步电机不变频调速就3000.1500,1000，750大概这几个常用的同步转速，在同一同步转速下的转差率基本一样的情况下，你的这个命题是正确的。
至于你要需要更深入的理论基础,抱歉，我现在忘得差不多了，而且也太理论了,说也你也不一定愿意看下去。
3 你看看下面的公式就知道了：转差率=（同步转速—异步转速)/同步转速同步转速=60＊电源频率/极对数最大转矩、额定转矩=额定功率/额定转速*9550任意转速下的转矩=2*最大转矩/（转差率/最大转矩时的转差率+最大转矩时的转差率/转差率）当转差率小于额定功率时的转差率时任意转速下的转矩=2＊最大转矩＊转差率/最大功率转矩时的转差率额定电功率=额定电压*额定电流一台三相交流异步电动机，电压为380V，电流为184A，功率因素0.9，效率91%，求输出功率？1 最佳答案电压380V＊电流184A*1.732＊功率因数0.9＊效率0.91/1000=功率99.18KM其他回答2 380＊1.732＊184＊0。
线径与电流和能带电机功率对照表
三相电流
铜线线径
线径最大载电流
1.1KW
2.2A
0.5 mm2
4.5 A
1.5KW
3 A
0.5 mm2
4.5 A
2.2KW
4.4 A
1 mm2
9 A
3.0KW
6 A
1 mm2
9 A
4.0KW
8 A
1 mm2
9 A
5.5KW
11 A
1.5 mm2
14 A
7.5KW
15 A
2.5 mm2
22 A
11KW
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
2(120X10) 3090 3360
注：环境温度取40℃
铜母排载流量
单片：
规格平放(A)竖放(A)
15X3 162 171
20X3 214 225
25X3 271 285
30X3 366 385
40X4 484 510
40X5 551 580
50X5 66 873 920
60X8 1016 1070
各种电机电流计算方法
各种电机额定电流的计算1、电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号3 UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流三相的计算公式：P＝1.732×U×I×cosφ(功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)单相的计算公式：P＝U×I×cosφ空开选择应根据负载电流，空开容量比负载电流大20～30%附近。
P＝1.732×IU×功率因数×效率（三相的）单相的不乘1.732（根号3）空开的选择一般选总体额定电流的1.2-1.5倍即可。
经验公式为：380V电压,每千瓦2A,660V电压,每千瓦1.2A,3000V电压,4千瓦1A,6000V电压,8千瓦1A。
3KW以上，电流=2*功率；3KW及以下电流=2.5*功率2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）功率因数cosΦ=cosarctg(无功电量/有功电量）视在功率S 有功功率P 无功功率Q 功率因数cosΦ视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cosΦ＝有功功率P／视在功率S3、求有功功率、无功功率、功率因数的计算公式，请详细说明下。
（变压器为单相变压器）另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？答：有功功率=I*U*cosφ即额定电压乘额定电流再乘功率因数单位为瓦或千瓦无功功率=I*U*sinφ,单位为乏或千乏. I*U 为容量,单位为伏安或千伏安.无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高.4、什么叫无功功率？为什么叫无功？无功是什么意思？答：无功功率与功率因数无功功率单位为乏(Var)。
电机电流计算
1、电机电流计算：对于交流电三相四线供电而言,线电压是380，相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时:线电流＝相电流;线电压＝根号3相电压。
三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时:线电流＝根号3相电流；线电压＝相电压。
绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流三相的计算公式：P＝1.732×U×I×cosφ(功率因数：阻性负载＝1,感性负载≈0。
7～0.85之间，P＝功率：W)单相的计算公式：P＝U×I×cosφ空开选择应根据负载电流，空开容量比负载电流大20～30%附近。
啊，公式是通用的：P＝1.732×IU×功率因数×效率（三相的)单相的不乘1。
732（根号3）空开的选择一般选总体额定电流的1。
2—1.5倍即可。
经验公式为：380V电压,每千瓦2A,660V电压，每千瓦1。
2A，3000V电压,4千瓦1A，6000V电压，8千瓦1A.3KW以上,电流=2*功率；3KW及以下电流=2。
5*功率2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值)功率因数cosΦ=cosarctg(无功电量/有功电量）视在功率S有功功率P无功功率Q功率因数cos＠(符号打不出来用@代替一下）视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cos@＝有功功率P／视在功率S3、求有功功率、无功功率、功率因数的计算公式,请详细说明下。
（变压器为单相变压器）另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？答:有功功率=I＊U*cosφ即额定电压乘额定电流再乘功率因数单位为瓦或千瓦无功功率=I＊U＊sinφ,单位为乏或千乏.I*U 为容量，单位为伏安或千伏安.无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低，反之，线路损耗要升高.4、什么叫无功功率？为什么叫无功?无功是什么意思？答：无功功率与功率因数许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本人经过参考各大信息，整理来的资料，奉献给大家，如有不对，请卓情处理。
2011-7-26
1．家庭居住用电所使用电器与电流关系
家庭用电。
用电器时可以将功率因数cosф取0.8。
如果一个家庭所有用电器加上总功率为6000瓦，
则最大电流是
I=P/Ucosф=6000/220*0.8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成
I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)
也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
2. 线径与电流关系
估算口诀：（理论上，适合短期，调试机器，温度25度以下选用；长时间用的话需降一级）二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
即：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上
一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流
量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线
的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35
×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两
个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”
导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下
而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方
法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略
大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按
25mm2铝线计算。
1.电机功率与电流的关系
口诀：
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
电机如何配线？选用断路器，热继电器？
如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器。
例：一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。
1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，
2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，
3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
断路器继电器电机配线
电机如何配线？
（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。
（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）
（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）
（4）120平方以上的大电缆的电流密度要更低一些，
断路器：
（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。
热继电器？热继电器的整定值是电机额定电流是1.1倍。
交流接触器：交流接触器选择是电机流的2.5倍。
这样可以保证长期频繁工作。
注：一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~9A/mm2，铝导线的安全载流量为3~8A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A
二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S
的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）。
