锂电池组装方法及过程
锂电池PACK工艺详解
将电池放置在一定的环境下进行老化处理，确保电池的性能和品质稳定。
04
锂电池pack工艺中的关键控制要素
电芯的品质控制
生产源头控制
01
对电芯的生产过程进行严格把控，确保原材料的品质和生产工
艺的稳定性，从而保证电芯的质量。
质量检测标准
02
制定严格的电芯质量检测标准，对电芯的性能、安全性、可靠
性等方面进行全面检测，确保电芯符合要求。
电池组装的精度问题及解决方案
问题：电池组装的精 度不高，如电芯与电 池外壳的配合不良、 连接片焊接不牢固等 。
解决方案
采用高精度的组装设 备和工艺，提高电池 组装的精度和稳定性 。
对组装过程中的各个 环节进行严格的控制 和检测，确保每个环 节的质量和精度符合 要求。
采用自动化和智能化 技术，减少人为因素 对组装精度的影响。
3. 保护板的焊接：将保护板焊接到电池组上，以保护 电池组不受过充、过放和短路等影响。
5. 电池组的终检和包装：对测试合格的电池组进行最 终检查，并进行包装，确保产品符合客户要求。
pack工艺的基本要求
锂电池pack工艺的基本要求包括以下几 点
4. 质量稳定：pack工艺必须保证产品质 量的一致性和稳定性，以满足客户的需 求。
3. 生产效率高：pack工艺必须具备高效 的生产能力，以满足大规模生产的需求 。
1. 安全可靠：pack工艺必须确保锂电池 的安全性和可靠性，避免出现短路、过 充、过放等问题。
2. 性能稳定：pack工艺必须保证锂电池 的性能稳定性，包括容量、电压、循环 寿命等指标。
02
锂电池pack工艺的前期准备
05
锂电池pack工艺中可能遇到的问题 及解决方案
电动车锂电池组装方法
电动车锂电池组装方法锂电池是如今电动车中最常用的电池之一，其高能量密度和长寿命使其成为电动汽车领域的首选。
电动车锂电池的组装方法对于电池的性能和寿命至关重要。
在本文中，我将深入探讨电动车锂电池组装的方法和一些关键方面。
一、锂电池的基本构成和原理要理解电动车锂电池的组装方法，首先需要了解锂电池的基本构成和原理。
锂电池由正极、负极、电解液和隔膜组成。
正极通常使用氧化物材料，负极则使用石墨材料。
电解液是一个导电的溶液，同时通过隔膜分离正负极。
锂电池的工作原理基于锂离子在正负极之间的迁移，以便在充电和放电过程中释放和吸收能量。
二、电动车锂电池组装的准备工作组装电动车锂电池之前，需要进行一些准备工作。
确保所有组装材料和设备的质量良好，并具备必要的安全措施，如佩戴防护手套和眼镜。
确保对锂电池的所有操作都在通风良好的地方进行。
另外，组装之前检查所有组件的完整性和适用性，以确保电池的性能和安全。
三、电动车锂电池组装的步骤以下是电动车锂电池组装的一般步骤：1. 步骤一：准备电池组壳体准备好电池组的壳体。
这包括选择合适大小和形状的壳体，并确保其能容纳所需数量和类型的电池单体。
2. 步骤二：安装电池单体将电池单体安装到电池组壳体中。
确保每个电池单体正确连接，并使用适当的连接器将它们连接在一起。
3. 步骤三：连接电池单体使用电线或导电片将各个电池单体连接在一起。
这种连接方式称为串联连接，它能够将电池的电压逐渐叠加，以达到所需的电压。
4. 步骤四：安装电池管理系统（BMS）在电池组中安装电池管理系统（BMS）。
BMS是一个控制和监测电池性能和状态的系统，包括充电和放电控制、温度管理和电流保护等功能。
5. 步骤五：连接电池组到电动车将电池组连接到电动车的电路中。
确保所有的连接正确无误，并进行必要的测试和验证。
6. 步骤六：测试和调试组装完成后，进行一系列的测试和调试，以确保电池组工作正常，并符合设计规范和性能要求。
四、电动车锂电池组装的注意事项在组装电动车锂电池时，需要注意以下几个方面：1. 安全性：锂电池具有较高的能量密度和化学活性，因此在组装过程中要格外小心，避免短路、过热和其他危险情况的发生。
锂电池的加工组装流程及工艺
锂电池的加工组装流程及工艺随着科技的不断发展和应用的广泛推广，锂电池已经成为现代电子设备中不可或缺的电源之一。
在生产锂电池的过程中，加工组装流程及工艺是非常关键的一环。
本文将重点介绍锂电池的加工组装流程及工艺。
一、锂电池的加工组装流程1. 材料准备：锂电池的制造是需要大量的材料的，其中包括电解液、电极材料、导电剂、隔膜等。
在开始制造锂电池之前，需要对这些材料进行准备和混合。
2. 电极片的制造：电极片是锂电池中最重要的零部件之一，制造电极片的过程包括预处理、混合粘合、挤压、压实、切割等步骤。
3. 装配电芯：将电极片和隔膜叠加在一起，然后卷成一个电芯。
在这个过程中，需要注意电极片和隔膜的大小、形状和位置，以确保电芯的稳定性和性能。
4. 加入电解液：制成的电芯需要加入适量的电解液，可以根据不同的应用需求来选择不同的电解液。
加入电解液的时候需要注意不要过量，否则会影响电池的性能。
5. 封装：将加入电解液的电芯封装起来，可以选择不同的封装方式，如铝箔袋、钢壳等。
6. 成品测试：制成的锂电池需要进行多项测试，包括电池容量、充放电性能、循环寿命等。
只有通过测试的锂电池才能出厂销售。
二、锂电池的加工组装工艺1. 电极片制备工艺：电极片的制备是影响锂电池性能的关键环节之一。
要保证电极片的均匀性和一致性，需要严格控制电极材料的配比、混合、挤压和压实工艺。
2. 电芯装配工艺：电芯的装配需要精准的手工操作，需要注意电极片和隔膜的叠加、卷曲等细节，以确保电芯的稳定性和性能。
3. 电解液注入工艺：电解液的注入需要掌握正确的方法和量，以避免电解液过多或过少，从而影响电池的性能。
4. 封装工艺：不同的封装方式对电池的性能有不同的影响。
铝箔袋封装可以提高电池的比能量和比功率，但不易处理高温、高压或振动等情况，而钢壳封装则更适合应对恶劣的使用环境。
总之，锂电池的加工组装流程及工艺对电池的性能和稳定性有着至关重要的影响，只有严格控制每一个环节，才能制造出性能优良、稳定可靠的锂电池。
锂电池组串联与并联组装方法
锂电池组串联与并联组装方法1. 引言1.1 概述锂电池作为当前最受关注和广泛应用的可再充电电池之一，其高能量密度和长寿命使其成为许多设备和系统的首选能源储存解决方案。
在实际应用中，需要将锂电池按照一定的方式进行组装，以满足特定需求或提高整体性能。
本文主要聚焦于锂电池的组串联和并联组装方法，并分析了各种方法的要点及其对整体系统性能的影响。
1.2 文章结构文章分为五个部分进行阐述。
引言部分介绍了本文的背景和目标。
第二部分将详细介绍锂电池的组装方法，包括串联和并联两种方式。
第三部分重点探讨了锂电池组串联方法的要点，包括考虑锂电池特性、选型匹配和连接安全性等方面。
第四部分则针对并联组装方法进行了要点剖析，讨论了平衡管理系统设计、电流分配和控制策略以及故障检测与容错设计等方面。
最后一部分是结论与展望，总结了已探讨内容，并对未来发展趋势进行了展望。
1.3 目的本文旨在提供关于锂电池组串联和并联组装方法的综合性指南。
通过对组装方法的详细介绍，读者可以更好地了解不同方法之间的区别、各自的优缺点以及适用场景。
同时，通过探讨组装方法的要点，读者可以获得一些实用建议，以确保在锂电池组装过程中能够充分考虑到关键因素，并取得更好的性能和安全性。
最后，文章还将对未来锂电池组装技术的发展趋势进行展望，为读者提供进一步研究和应用的方向。
2. 锂电池组装方法：2.1 组串联方法：组串联是将多个锂电池按照一定的顺序连接在一起，形成一个电池组。
这种方法常用于对电压要求较高的应用场景。
下面是一种常见的组串联方法：首先，选择相同容量和类型的锂电池进行组装。
然后按照一定的数量和连接方式将这些电池连接在一起，使它们形成一个串联链路。
常见的连接方式有直线连接和螺栓固定连接。
在直线连接中，每个锂电池的正极与下一个锂电池的负极相连，依此类推。
最后一个锂电池的正极与整个串联链路的正极端相连，第一个锂电池的负极与整个串联链路的负极端相连。
螺栓固定连接是通过螺栓将多个锂电池夹紧并紧密连接起来。

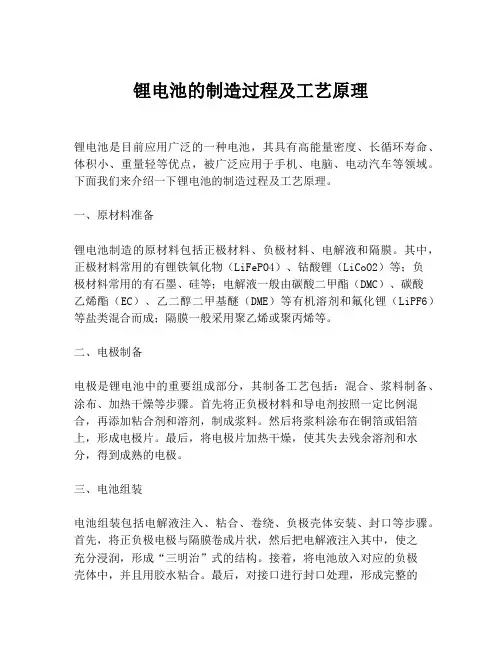

锂电池的制造过程及工艺原理
锂电池的制造过程及工艺原理锂电池是目前应用广泛的一种电池，其具有高能量密度、长循环寿命、体积小、重量轻等优点，被广泛应用于手机、电脑、电动汽车等领域。
下面我们来介绍一下锂电池的制造过程及工艺原理。
一、原材料准备锂电池制造的原材料包括正极材料、负极材料、电解液和隔膜。
其中，正极材料常用的有锂铁氧化物（LiFePO4）、钴酸锂（LiCoO2）等；负极材料常用的有石墨、硅等；电解液一般由碳酸二甲酯（DMC）、碳酸乙烯酯（EC）、乙二醇二甲基醚（DME）等有机溶剂和氟化锂（LiPF6）等盐类混合而成；隔膜一般采用聚乙烯或聚丙烯等。
二、电极制备电极是锂电池中的重要组成部分，其制备工艺包括：混合、浆料制备、涂布、加热干燥等步骤。
首先将正负极材料和导电剂按照一定比例混合，再添加粘合剂和溶剂，制成浆料。
然后将浆料涂布在铜箔或铝箔上，形成电极片。
最后，将电极片加热干燥，使其失去残余溶剂和水分，得到成熟的电极。
三、电池组装电池组装包括电解液注入、粘合、卷绕、负极壳体安装、封口等步骤。
首先，将正负极电极与隔膜卷成片状，然后把电解液注入其中，使之充分浸润，形成“三明治”式的结构。
接着，将电池放入对应的负极壳体中，并且用胶水粘合。
最后，对接口进行封口处理，形成完整的锂电池。
四、性能测试制造完成的锂电池需要经过性能测试，以确保其符合要求。
测试内容包括电池容量、放电时性能、内阻、功率等指标，以便评估其性能和安全性。
总之，锂电池的制造过程涉及多个步骤，且每个环节都非常重要。
当前，随着新技术的应用，锂电池将进一步优化其性能和安全性，实现更广泛的应用。

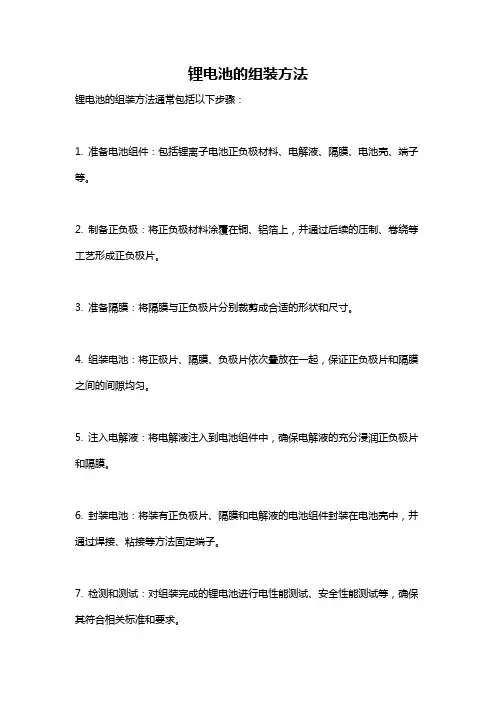

锂电池的组装方法
锂电池的组装方法
锂电池的组装方法通常包括以下步骤：
1. 准备电池组件：包括锂离子电池正负极材料、电解液、隔膜、电池壳、端子等。
2. 制备正负极：将正负极材料涂覆在铜、铝箔上，并通过后续的压制、卷绕等工艺形成正负极片。
3. 准备隔膜：将隔膜与正负极片分别裁剪成合适的形状和尺寸。
4. 组装电池：将正极片、隔膜、负极片依次叠放在一起，保证正负极片和隔膜之间的间隙均匀。
5. 注入电解液：将电解液注入到电池组件中，确保电解液的充分浸润正负极片和隔膜。
6. 封装电池：将装有正负极片、隔膜和电解液的电池组件封装在电池壳中，并通过焊接、粘接等方法固定端子。
7. 检测和测试：对组装完成的锂电池进行电性能测试、安全性能测试等，确保其符合相关标准和要求。
8. 成品检验和包装：对通过测试的锂电池进行外观检查和包装，保证产品质量和安全性。
需要注意的是，锂电池的组装需要在特定条件下进行，包括洁净的无尘环境、特定的温湿度控制等。
同时，组装过程中需要严格遵守相关安全操作规程，避免发生火灾、爆炸等意外事故。
锂电池组装方法及过程
18650锂电池组装方法及过程锂电池（Li-ion，Lithium Ion Battery）：锂离子电池具有重量轻、容量大、无记忆效应等优点，因而得到了普遍应用——许多数码设备都采用了锂离子电池作电源，尽管其价格相对来说比较昂贵。
锂离子电池的能量密度很高，它的容量是同重量的镍氢电池的1.5~2倍，而且具有很低的自放电率。
此外，锂离子电池几乎没有“记忆效应”以及不含有毒物质等优点也是它广泛应用的重要原因。
另外请注意锂电池外部一般标有英文4.2V lithiumion battery（锂电池）或4.2V lithium secondary battery（锂二次电池）、4.2V lithiumion rechargeable battery （充电锂电池），所以用户在购买电池时一定要看清电池块外表的标志，防止因为没有看清电池类型而将镉镍、氢镍电池误认为锂电池。
我们知道，18650电池的外壳是钢壳，没有专用的电池点焊机，用电烙铁是很难焊接的。
当然，现在也有强力的电池助焊剂，用它和普通的电烙铁就能很容易地焊接18650电池了。
但这种强力助焊剂，是有腐蚀性的，不光对电池外壳和正极有腐蚀，对烙铁头也会有腐蚀。
那么，在没有电池点焊机的情况下，如何焊接18650电池和电池组呢？下面，三哥以自己的实际操作经验，一步一步教你如何用电烙铁焊接18650电池和组装成电池组。
goot强力助焊剂，相信有不少电粉用过它来焊接电池。
也可以用来焊接不锈钢。
长江2600mah的18650电池，为了加装保护板，用强电助焊剂和烙铁焊接，结果不久后电池正极生锈了！我的一支烙铁头也被腐蚀了，据说要用全铜的头来焊接，才不会腐蚀。
下面的方法不用强力助焊剂，只有电烙铁和焊锡就可以焊接18650电池。
电烙铁用100W大功率的，很古老的木柄烙铁，相信有人没见过这种烙铁。
用无铅低熔点焊锡，据说还含银的，焊好的焊锡表面很光亮。
待焊接的18650电池，一节为三洋3350mah，一节为论坛试用的威克2000mah5C放电版（拿来做白老鼠）。
锂电池组装工艺流程
锂电池组装工艺流程
锂电池组装工艺流程一般包括以下步骤：
1. 步骤1：原材料准备：准备锂离子电池的关键原材料，包括正极材料、负极材料、电解质和隔膜等。
2. 步骤2：涂布：将正极和负极材料涂布到铜箔上，形成正极片和负极片。
涂布的过程中需要控制涂布厚度和均匀性。
3. 步骤3：电解质浸渍：将涂布好的正极片、负极片和隔膜一起浸渍到电解质中，使其充分浸润。
4. 步骤4：卷绕：将浸渍好的正极片、负极片和隔膜按照一定的层数和顺序进行卷绕，形成电池芯。
5. 步骤5：包覆：将卷绕好的电池芯用铝塑膜或其他材料进行包覆，增加其安全性和稳定性。
6. 步骤6：钢壳装配：将包覆好的电池芯安装到电池钢壳中，固定电池芯并与电池盖连接。
7. 步骤7：接线和焊接：将电池芯与电池极片之间进行接线，并进行焊接，以形成正负极电极。
8. 步骤8：注液和密封：在电池钢壳中注入电解质，并对电池进行密封，确保电解质不外泄。
9. 步骤9：充电和测试：对组装好的电池进行充电和测试，确保其性能符合要求。
10. 步骤10：成品包装：对合格的电池进行包装，标明产品信息和注意事项等，以便出货和销售。
以上是一般的锂电池组装工艺流程，具体的步骤和工序可能会因不同的电池类型和生产线而有所不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18650锂电池组装方法及过程
锂电池（Li-ion，Lithium Ion Battery）：锂离子电池具有重量轻、容量大、无记忆效应等优点，因而得到了普遍应用——许多数码设备都采用了锂离子电池作电源，尽管其价格相对来说比较昂贵。
锂离子电池的能量密度很高，它的容量是同重量的镍氢电池的1.5~2倍，而且具有很低的自放电率。
此外，锂离子电池几乎没有“记忆效应”以及不含有毒物质等优点也是它广泛应用的重要原因。
另外请注意锂电池外部一般标有英文4.2V lithiumion battery（锂电池）或4.2V lithium secondary battery（锂二次电池）、4.2V lithiumion rechargeable battery （充电锂电池），所以用户在购买电池时一定要看清电池块外表的标志，防止因为没有看清电池类型而将镉镍、氢镍电池误认为锂电池。
我们知道，18650电池的外壳是钢壳，没有专用的电池点焊机，用电烙铁是很难焊接的。
当然，现在也有强力的电池助焊剂，用它和普通的电烙铁就能很容易地焊接18650电池了。
但这种强力助焊剂，是有腐蚀性的，不光对电池外壳和正极有腐蚀，对烙铁头也会有腐蚀。
那么，在没有电池点焊机的情况下，如何焊接18650电池和电池组呢？下面，三哥以自己的实际操作经验，一步一步教你如何用电烙铁焊接18650电池和组装成电池组。
goot强力助焊剂，相信有不少电粉用过它来焊接电池。
也可以用来焊接不锈钢。
长江2600mah的18650电池，为了加装保护板，用强电助焊剂和烙铁焊接，结果不久后电池正极生锈了！我的一支烙铁头也被腐蚀了，据说要用全铜的头来焊接，才不会腐蚀。
下面的方法不用强力助焊剂，只有电烙铁和焊锡就可以焊接18650电池。
电烙铁用100W大功率的，很古老的木柄烙铁，相信有人没见过这种烙铁。
用无铅低熔点焊锡，据说还含银的，焊好的焊锡表面很光亮。
待焊接的18650电池，一节为三洋3350mah，一节为论坛试用的威克2000mah5C放电版（拿来做白老鼠）。
电池的负极。
电池正极。
首先在电池两个极板需要焊接的地方用小刀刮去或磨去表面的氧化层。
最好用酒精清洗电池两极磨花的地方，然后点上一小点松香酒精溶液。
固定好电池，用电烙铁将焊锡点到电池的松香上，轻轻磨几下，焊锡就沾在电池电极上了。
已上锡的电池正极，焊点光亮。
已上锡的电池负极，焊点光亮。
为了试验这个方法的能够对更多的18650电池有效，再拿两节电池来试验，下面这个是力神2500mah的动力电池。
一样打磨电池电极待上锡的地方。
这个是以前手电用的，拿来试验过放的，但无论电池放电电压低至1V，电池电压还能回升到3V，几次试验都没有坏，牛。
这次也拿它来做焊接试验。
电池原来带保护板，两极原来点焊有镍片，这次只在负极的镍片之外的地方上锡。
已上锡的两节电池，助焊的松香还没有洗去。
用酒精洗去松香后的电池电极，上锡状态良好，焊点光亮。
电池上锡后，可以开始组装电池组了，下面是五节侍组装的三洋3350mah电池。
组装电池组还需用青壳纸对电极进行绝缘处理，特别是正极更加要注意。
辅助的材料还有双面胶和用CAD画好的绝缘片图纸。
在TB上有责成的电池绝缘垫片，也可以购买责成的。
无现成的自己做，一大张1.7mm厚的青壳纸才3元钱。
手头的镍片一时找不到，想到还有铜片，这个铜片厚0.3mm，比0.1mm的镍片过电流能力好多了，就决定用它了。
在剪好的铜带上对应电池焊接点的位置上好锡。
已上好锡的电池。
业余条件下没有专门的电池组焊接治具，用薄纸板代替也很好，两端用四个夹子夹紧。
粘上自制的绝缘片，用CAD画图时，一时大意，只按照标准的直径18去画，没有考虑电池外皮的厚度和组装的电池之间的微小间隙，绝缘片的尺寸与电池组不是很吻合，但安全性应该没有问题。
用电烙铁压在每个电池焊点对应的铜片点上，几秒钟后移走电烙铁，压坚铜带，待冷却后铜带就牢牢地固定在电池上了。
根据建议，也可以在电铜带上钻小孔，小孔对准电池的焊接点，通过小孔焊接更容易，焊接后再磨平焊点。
我的电烙铁功率大，无需在铜带上打孔就可以焊接得很好了。
打孔焊接这个试验我就不做了。
焊接好的电池组（另一节电池到手后组成了六并的电池组）
焊接的细节。
测试电池组的容量。
将电池组安装到移动电池盒上，尺寸控制得很好。
移动电源充电电量为19620mah.
总结：经过试验，以上几种18650电池无需强力助焊剂就可以用锡焊接，解决了电粉们IDY中电池焊接难的一个难题。
而且，焊接时用的助焊剂是松香，对电池电极无任腐蚀性。
注意事项：在焊接时，不要让电池两极同时碰到金属物品造成短路，同时，焊接的速度要快，大约在三秒钟之内完成，焊锡能压下去后马上移开烙铁头，以免电池局部温度过高，发生意外。
