2015年中考物理作图题复习专题
2015年中考物理作图题复习专题
一、复习目标：
1.会用力的示意图表示力；能画出杠杆的力臂；会分析滑轮组，并能画出绳子绕法；
2.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成；
3.能根据光的反射定律和成像特点，作平面镜成像的光路图；
4.能根据光的折射规律、透镜的三条特殊光线作相应光路图，理解透镜对光线作用。
5.能够根据要求设计电路图，学会电路图与实物图之间的相互转化；会正确连接家庭电路。
6.能根据安培定则判断通电螺线管的极性，能连接电磁继电器应用电路图。
二、复习过程：
（一）、力学作图
1．如图所示，小球A 重2N ，画出它所受重力的图示。
2、图中的木块在水平面上沿图所示方向作匀速运动，画出它所受重力和摩擦力的示意图。
3、在图中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．
4、如图，试画出缝纫机脚踏板所受动力、阻力的力臂。
5．如图所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2．
6、如图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
7、在“测滑轮组机械效率”的实验中，请画出绳子的绕法．
8、如图所示，汽车陷入泥潭里，附近有一棵大树，车上有滑轮两只，绳子一条，请您想一想，使用上述器材，怎样才能用最小的力把汽车拉出来？画出示意图。
（二）光学作图
1、如图，S 是光源，A 是不透明的物体，L 是竖直墙面，试画出光源S 照不到墙面的范围。
A
O A
A
第8
题
（二）第1题图
2．如图所示，一束光线AO 从空气斜射到水面时发生反射和折射，在图中作出它的反射光线和折射光线．
3、根据平面镜成像特点，画出图中物体AB 在平面镜中所成的像．
4、自行车的“尾灯”是由许多很小的角反射器组成的角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
5、如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
6、根据下列两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。
（三）、电磁学作图
1、根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．
2、画出如图所示实物图的电路图．
3、现有一个电池组，两个小灯泡L 1和L 2，两个开关S 1和S 2，导线若干．请你设计一个电路，并在方框内画出电路图．
要求：（1）当S 1和S 2都闭合时，两灯都发光； （2）只闭合S 1，灯L 1发光，灯L 2不发光；
（3）只闭合S 2，灯L 2发光，灯L 1不发光．
4、在检修电路时，我们经常使用测电笔.如图所示是测电笔结构示意图，其中还缺少一个元件，请你在图中把它画出来，并标出该元件的名称.
5、如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。
6、根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N 极和电源的正极．
7、图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。
请在图中标出螺线管的磁极、电源的“+”、“—”极，并画出螺线管的绕法。
8、如图所示是小明设计的温度自动报警器原理图.在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号.请按照题意要求，在图中连接好电路.
三、当堂检测
1、如图所示，请画出斜面上的物体所受重力和支持力的示意图。
2、如图所示，物体A 处于静止状态，请在图中画出它的受力示意图.
3、根据通电螺线管旁的小磁针的N 、S 极指向，在图中标出通电螺线管的N 、S 极和电源的正、负极．
4、如图所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5、如图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
6、利用图的滑轮组，用300N 向下的拉力将重为900N 的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
7、如图，一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线。
8、请你根据透镜对光线的作用完成下面的光路图．
9、一般家庭的卫生间都安装照明灯和换气扇，现要求它们能
各自独立工作。
按上述要求在虚线框内画出其电路图，换
气扇用电动机符号表示。
10、如图所示，小明要将一个“一开三孔”开关（即一个开关
和一个三孔插座连在一起）安装在新房里。
图甲为实物图，
图乙为反面接线示意图，“A ”“B ”是从开关接线柱接出的两
根导线，请你帮他将图乙中的电路连接完整, 使开关控制电
灯，插座又方便其它电器使用．
11、建筑工地上的某工人用如图所示的小车运送一块重600N 的石块，为了省力应该将石块放在A 处还是B 处，请在所选择的A 或B 处上画出石块重力的图示，并画出工人对车施加的力F 的力臂．
12、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图10甲所示，筷子ABC 使用时的支点为C ，请在图10乙中画出阻力F2的阻力臂L2．
13、请将图的电路连接完整。
要求S1接1、S2闭合时，只有L1发光；S1接2、S2断开时，只有L2发光。

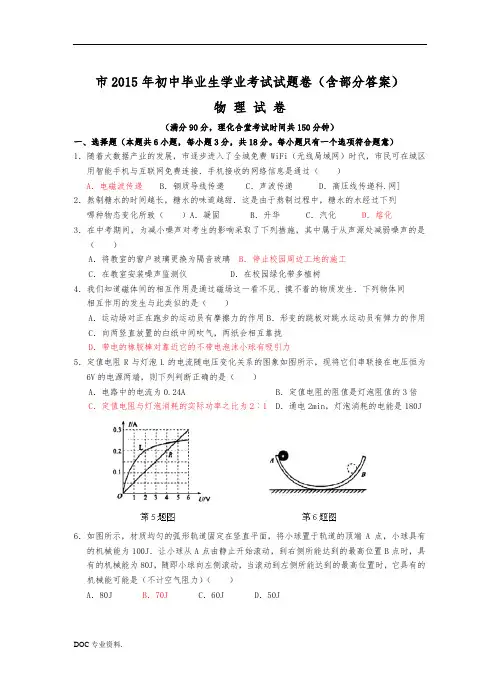

贵阳2015年中考物理试题(含部分答案)
市2015年初中毕业生学业考试试题卷（含部分答案）物理试卷（满分90分，理化合堂考试时间共150分钟）一、选择题（本题共6小题，每小题3分，共18分。
每小题只有一个选项符合题意）1．随着大数据产业的发展，市逐步进入了全城免费WiFi（无线局域网）时代，市民可在城区用智能手机与互联网免费连接．手机接收的网络信息是通过（）A．电磁波传递 B．铜质导线传递 C．声波传递 D．高压线传递科.网] 2．熬制糖水的时间越长，糖水的味道越甜．这是由于熬制过程中，糖水的水经过下列哪种物态变化所致（）A．凝固 B．升华 C．汽化D．熔化3．在中考期间，为减小噪声对考生的影响采取了下列措施，其中属于从声源处减弱噪声的是（）A．将教室的窗户玻璃更换为隔音玻璃B．停止校园周边工地的施工C．在教室安装噪声监测仪 D．在校园绿化带多植树4．我们知道磁体间的相互作用是通过磁场这一看不见、摸不着的物质发生．下列物体间相互作用的发生与此类似的是（）A．运动场对正在跑步的运动员有摩擦力的作用B．形变的跳板对跳水运动员有弹力的作用C．向两竖直放置的白纸中间吹气，两纸会相互靠拢D．带电的橡胶棒对靠近它的不带电泡沫小球有吸引力5．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒为6V的电源两端，则下列判断正确的是（）A．电路中的电流为0.24A B．定值电阻的阻值是灯泡阻值的3倍C．定值电阻与灯泡消耗的实际功率之比为2︰1 D．通电2min，灯泡消耗的电能是180J6．如图所示，材质均匀的弧形轨道固定在竖直平面，将小球置于轨道的顶端A点，小球具有的机械能为100J．让小球从A点由静止开始滚动，到右侧所能达到的最高位置B点时，具有的机械能为80J，随即小球向左侧滚动，当滚动到左侧所能达到的最高位置时，它具有的机械能可能是（不计空气阻力）（）A．80J B．70J C．60J D．50J二、填空题（本题共5小题，每空2分，共14分）7．2013年6月20日，航天员王亚平在“天宫一号”为我们演示了一个个神奇的太空实验．如图所示，是她在展示向一个水球注入红色染剂时的情景，我们可观察到透明的水球迅速变成了红色．这说明分子在做无规则运动．8．滑板是一种深受青少年喜爱的极限运动，如图所示，一位运动员脚踩滑板高高跃起，在此过程中以滑板为参照物，运动员是_静止_______的．9．为了合理利用能源，人们设计了一种燃气型环保小汽车．它的发动机工作时可将燃气燃烧释放的_______能转化为汽车行驶的机械能．它的整个车身大多由轻质材料构成，从而减小了质量使其较为轻巧，这是因为制作车身的材料具有较小的____密度____．10．将三个体积相同而材料不同的小球A、B、C放入装水的容器中，静止时的情形如图所示，则___A_____球受到的浮力最小；若此时水深0.2m，则水对容器底的压强为_0.2×104_______Pa．（ρ水＝1.0×103kg／m3）11．将定值电阻R1与R2串联接在电压恒为U的电源两端，R1消耗的电功率为4W，两电阻消耗的总功率为P；若将R1与R2并联接在该电源两端，R1消耗的电功率为36W，两电阻消耗的总功率为P′，则P︰P′＝________．三、简答题（本题包括3个小题，每小题3分，共9分）12．市正在着力推进生态文明城市建设，如：对饮用水源的治理与保护、提高空气质量开展的治污工程……充分体现了我们与大自然的和谐统一．请你以身边的小事为例，从物理的角度提出两条建设生态文明城市的举措．13．在一罐口打开的空铁皮罐放少量水，对铁皮罐加热至水沸腾，然后用盖子密封，并用冷水浇铁皮罐，我们会发现铁皮罐发生了塌陷，如图所示．请你运用所学的物理知识分析铁皮罐塌陷的原因．14．如图所示，弹簧测力计下端用细线悬挂重为3N的金属框，其正下方有一磁场区域（图中“×”表示垂直于纸面向里的磁感线）．现使金属框从某一高度竖直匀速下降，发现当金属框刚进入磁场到完全进入磁场的过程中（金属框始终匀速），弹簧测力计的示数小于3N．若将磁感线的方向改为垂直于纸面向外，请判断：重复上述操作，在金属框匀速进入磁场的过程中，弹簧测力计的示数是大于3N还是小于3N？并说明你的理由．四、作图题（本题包括4个小题，每小题2分，共8分）15．请在图中用笔画线代替导线连接实物电路．（要求：两灯串联，电压表只测量L1两端的电压，不考虑量程选择，导线不能交叉）16．如图所示，是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向．17．如图甲所示，在一个圆柱形容器中放入小物块A．若使圆柱形容器绕中心轴以一定的速度旋转时，物块A会附着在容器壁与容器一起匀速转动，并与容器壁保持相对静止，如图乙所示．请在平视图上画出此时物块A的受力示意图．（不计空气阻力，图中已标出重心）18．如图所示，将轻质弹簧的一端固定在水平桌面上，在弹簧正上方O点释放一个重为G的金属小球，下落到A点时与弹簧接触并压缩弹簧至B点，随即被弹簧竖直弹出（整个过程弹簧在弹性围）．请在坐标中画出小球从O点下落直至B点的过程中，其所受合力的大小随运动距离变化的大致关系图象。
中考物理《作图专题复习》精!
（2012）21．如图所示为足球运动员顶出去的足球， 试画出足球在空中飞行时的受力示意图（不计空气阻力）
烟台中考题
（2011）21.装卸工人利用斜面将一木箱推到汽车上 试在图中画出木箱在斜面上所受力的示意图.
力学作图练习：
1．用力的示意图画出下列各球静止 时受到的重力和浮力 F浮
● ●
F浮
G
G
2．用力的示意图画出下列斜面和墙 面受到的压力。
复习要点
光学
1、反射、折射光路图 2、利用平面镜成像特点作图 3、透镜的三条特殊光线
4、画力的示意图 5、画杠杆的力臂 6、滑轮组的装配 7、实物电路及家庭电路的连接 8、磁极、通电螺线管
力学
电学
一、光学作图
1、光的反射与折射作图
45°
θ
图1
图2
图3
作法归纳：①光线用 带箭头的实线 表示.要辨明光 的 方向 ,若是眼睛在看东西，光线要 进入眼睛。 ②光的折射中，不论是空气与水的折射，还是空气与 玻璃的折射，都是空气中光线与法线的夹角 较大 .
F1
F2
力臂作法的示范
• 作力臂时，要用三角板的一条直角边沿力的 作用线移动，直至另一直角边与支点接 触……
不要忘记双箭头， F 也可用大括号代 替 标上直角 符号
L
画力臂的方法和步骤：
“一找”、“二画”、“三引”、“四标 “一找” “二画” “三引” “四标”
找支点（关键点）； 画力的作用线； 引支点到力的作用线的垂线； 标出力臂。
2、利用平面镜成像特点作图
A’
A
S
B’
图4 B
图5
图6
S’
作法归纳： 平面镜成像中,像和物关于镜面 对称,虚像用虚线 表 示,且所有反射光线的反向延长线相交于 像点 .
(完整版)初三物理中考复习作图题专项训练
初三物理中考复习作图题专项训练一、光学作图题：1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角，现欲使这束太阳光竖直的射向井底，请在图中准确画出这平面镜的位置。
（要求标明法线以及平面镜与水平地面的夹角)3。
画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路。
5.完成图中光线通过各透镜前或后的光路。
6。
在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点，画出下列物体在平面镜中的像。
8。
如图，有一光源S放在平面镜前,经平面镜得到两条反射光线，请用作图法找出光源S的位置，并作出它的像S′.9.如下图一，发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD，请在图中画出平面镜的位置。
10。
如上图二，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
11.如上图三，S是一发光点，S′是它在平面镜中的像，SA是S发出的一条光线,请画出平面镜,并作出SA 经平面镜的反射光线.12。
如图，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住.二、作力的图示:1.如图,拉力F=15N,画出物体A受到的重力G的图示。
(滑轮重及摩擦不计）2。
小车重6N，受到跟水平方向成30°角斜向右上方的拉力F＝4N的作用,画出此二力的图示。
3。
一个重为20N的气球,在空中匀速下降。
请在图中画出气球所受重力的图示。
4。
在水中上浮的小球重为10N，受到的浮力为15N,在图中用力的图示法把这两个力都表示出来。
5.物体A重20N,静止放在斜面上，它对斜面的压力为15N。
用力的图示法把物体的重力和物体对斜面的压力表示出来。
6.在图中用力的图示法画出在斜面上滚动的重为5N的小球受到的重力。
7. 用力的图示法作出重为10N的物体放在水平桌面上的受力图.8.重为10N的物体在大小为20N的力F作用下,紧贴在竖直的墙壁上不动。
2015届中考物理核心考点专项训练：专题06 作图、简答题攻略(原卷版)
[作图题知识点]光学部分：光的直线传播光的反射平面镜成像光的折射透镜的三条特殊光线凸透镜成像力学部分：受力分析杠杆示意图滑轮组的组装电学部分：电路图和实物图电路设计家庭电路作图电磁作图[简答题知识点]声学部分：声音的产生和传播声音的特性噪声的危害和控制声的利用光学部分：光的直线传播光的反射平面镜成像光的折射光的色散力学部分：力的作用效果力的作用是相互的二力平衡摩擦力压强浮力功率机械能及其转化杠杆和滑轮热学部分：温度计六种物态变化分子动理论内能的改变比热容热机电学部分：摩擦起电电路的连接家庭电路[作图题命题规律]从近三年的中考题来看：（1）光学方面，以给出具体的情景进行作图为主，有光的反射、平面镜成像、光的折射等；透镜方面，有透镜的三条特殊光线作图；也有考凸透镜的三条特殊光线的成像作图等；（2）力学方面，考得较多的就是受力分析作图，即给出具体的情景，分析物体的受力情况。
另外，杠杆的示意图，滑轮组的组装也是考查的热点；（3）电学方面，主要考查四个方面，一是电路和电路图，即根据电路图连接实物或根据实物图画出电路图，有时单独出题，更多时候是混在实验探究题中；二是电路设计，即给出特定的情景，设计电路图，这是难点；三是家庭电路作图，这个一般不难，但要把握相关要点；四是电磁作图，主要考查磁感线、安培定则、电磁继电器等。
[简答题命题规律]从近三年的中考题来看：简答题的考查一般占比较少，但也有考到，出题规律一般是结合当前的社会热点问题或生活中的常见现象结合物理知识命题。
[作图题中考策略]光学作图：（1）光现象作图：综合平面镜成像的特点、光的反射定律，画出入射光线、反射光拉力、牵引力、浮力、升力、磁力等。
一些常见力的方向：重力的方向竖直向下，摩擦力的方向与物体发生相对运动或运动趋势的方向相反，压力、支持力的方向与接触面垂直，浮力的方向竖直向上。
（2）杠杆示意图：要体现出杠杆的五要素，即支点、动力、阻力、动力臂和阻力臂。

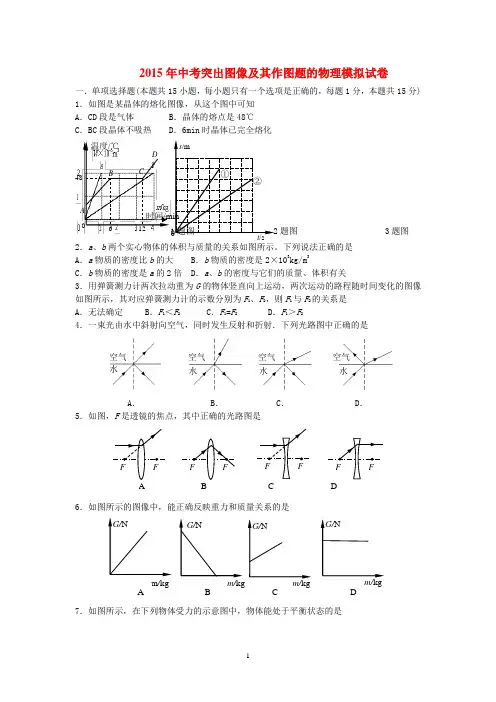

2015年中考突出图像及其作图题的物理模拟试卷及其答案
2015年中考突出图像及其作图题的物理模拟试卷一．单项选择题(本题共15小题，每小题只有一个选项是正确的，每题1分，本题共15分) 1．如图是某晶体的熔化图像，从这个图中可知 A ．CD 段是气体 B ．晶体的熔点是48℃ C ．BC 段晶体不吸热 D ．6min 时晶体已完全熔化题图 3题图 2．a 、b 两个实心物体的体积与质量的关系如图所示。
下列说法正确的是A ．a 物质的密度比b 的大B ．b 物质的密度是2×103kg/m 3C ．b 物质的密度是a 的2倍D ．a 、b 的密度与它们的质量、体积有关3．用弹簧测力计两次拉动重为G 的物体竖直向上运动，两次运动的路程随时间变化的图像如图所示，其对应弹簧测力计的示数分别为F 1、F 2，则F 1与F2的关系是 A ．无法确定 B．F1＜F 2 C ．F 1=F 2 D ．F 1＞F 24．一束光由水中斜射向空气，同时发生反射和折射．下列光路图中正确的是A． B ． C ． D ．5．如图，F 是透镜的焦点，其中正确的光路图是6．如图所示的图像中，能正确反映重力和质量关系的是7．如图所示，在下列物体受力的示意图中，物体能处于平衡状态的是温度/℃时间/minBA 48612CDm /kg ABCDA B C D空气 水空气 水空气 水空气 水8．用两种物质分别制成棱长相同的实心正方体甲、乙，它们的质量和体积的关系如图所示。
把它们平放在水平地面上，则它们对水平地面的压强之比p 甲︰p 乙为 A ．8︰1 B ．4︰3 C ．4︰1 D ．1︰28题图 9题图 10题图9．a 、b 两种物质的质量和体积关系图像如图所示，分别用a 、b 两种物质制成体积相等的甲、乙两实心物体，浸没在水中．放手稳定后 A ．甲漂浮，甲受浮力大 B ．乙漂浮，乙受浮力大 C ．甲漂浮，乙受浮力大 D ．乙漂浮，甲受浮力大 10．小明有一正立方体金属块，他想知道该金属块的密度，于是将金属块浸没在某种液体中，如图甲所示，在将金属块缓缓从液体中竖直提出来的过程中，画出了测力计拉力F 随提起高度h 变化的图像，如图乙所示。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
中考物理《作图专题》复习课件
２．杠杆平衡条件(二力二臂三点)
ａ.确定力的作用线,与力臂垂直
b .确定力的作用点,一定画在杠杆上
c .确定力的方向和大小.
例2、如图中ABO可看成杠杆，O 为支点， 请在图中画出该杠杆的动力臂和所受阻力 的示意图。（注意动力的方向、阻力的作 用点）
变式训练：站在地面上的人想用尽可能小的力提 升水桶，请在图中画出滑轮组绳子的绕法。
作法归纳：①滑轮组画绕线要记住：看清 省力要求，先内后外，不重复绕。②看清 对力方向的要求。
光学作图
关键:
一定要符合光学的成像规律;除了真实的光线和 物体实像画实线外,其它线和虚像都要画虚线
1、反射类作图 2. 折射类作图 3、利用平面镜成像原理或特点作图 4、 透镜的三条特殊光线光路图
作法归纳：①连接电路应注意结合安全用 电的要求和原则（家庭电路是并联，保险 接在火线上，先走开关后走灯，三孔插座 中接地，左零右火不忘记）。②连接电路 应注意各个用电器的特殊要求。
磁学作图
关键:
一定要符合磁极之间作用的相互规律和右 手螺旋定则. 右手螺旋定则:
用右手握住通电螺旋管,让曲折的四指所指的方向 跟电流的方向一致,那么大拇指所指的那一端是通电螺 旋管的N极
光学类： （1）光的反射和折射的光路图； （2）利用平面镜成像原理或特点作图；（3） 透镜的三条特殊光线光路图；
电磁学类： （1）设计电路图或连接实物图； （2）电与磁作图(画磁感线、螺线管的绕法，标 明磁体磁极、磁针指向、电流方向等)。
力学类作图
１．力的示意图 沿力的方向用一条带箭头的线段表
变式训练：铡刀铡草时的示意图如图所示.
2015届中考物理核心考点专项训练：专题10 计算题专题―综合部分(原卷版)
[综合型计算题常考题型]力电综合题力热综合题热电综合题力热电综合题[综合型计算题特点]综合型计算题考查对物理基本概念、公式的理解和实际应用，是评价一名初中生对所学物理知识的应用能力、分析归纳能力、运算能力的重要题型。
计算题分值大、综合性强、难理解、易做错的特点是中考物理试题中的重头戏。
[力学计算题命题规律]从近三年的中考题来看：（1）力热综合题、热电综合题出现的概率较小，且计算较为简单，如2013天津中考物理第22题、2013安徽中考物理第21题等；综合型计算题主要是力电综合题，如2013重庆中考物理第19题、2013广州中考物理第20题等；（2）试题的题材与当年的主流科技（如新型能源应用如2011年江西中考物理计算题中提到的风力发电装置）、日常生活中出现的节能环保的应用（如电动自行车待）为主体；（4）主要是考查应用相关的数据进行数值运算，同时像2011年江西中考物理计算题通过计算找出铭牌中与事实不符的数据。
1、读好题、标记出关键字和关键数据2、确定所要应用的公式3、解答和检验（二）、一般技巧：（1）要明确已知条件和相对隐含条件，确定主要解题步骤。
（2）分析判断，找到解题的理论依据。
分清各个物理过程、状态及其相互联系。
理顺解题思路，认真分析，并寻找出相应的解题方法。
找到解题的理论依据的最基本方法就是分析法与综合法。
分析法是“从未知到已知”：从所求量出发，选择含有未知量的原始公式，根据一系列的公式、定律，最终和已知量联系起来，即所求量完全可用已知量来表示（思路通了，便可着手计算）。
综合法是“从已知到未知”：从题目的已知量出发，按物理量之间的关系，运用合理的规律逐步求出未知量，用综合法解题，思路清楚简捷。
（3）确定解题方法后，进行解题过程书写。
计算过程应正确、规范。
要正确写出有关的公式，正确代入公式中物理量的数字和单位。
能画图的可以作图辅佐解题。
（4）解计算题时应注意：单位的统一性；物理量的同体性、同时性；解题的规范性。
中考物理：“作图题”专项整理
中考物理：“作图题”专项整理2019年1月13日作图题的考查内容主要集中在：用力的示意图表示重力、压力、浮力等；能正确找出动力、阻力、画出每个力的力臂；会组装滑轮组并分析省力情况；能跟据光的反射定律、平面镜成像特点解决作图问题；能根据凸透镜成像规律分析、解决一些简单的光现象；能根据要求设计电路、画电路图、连接实物，能进行简单家庭电路的连接；能根据安培定则进行有关判断和绕螺线管。
一、光学类例1.根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。
解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。
②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。
例2.如图5－2所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。
②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。
例3.在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。
利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。
不管是凸透镜还是凹透镜，过光心的光线，方向都不变。
可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。
二、电磁类例4. 图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。
中考物理复习之力,杠杆,滑轮作图(含答案)
力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。
7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。
14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。
