CAD制图员四级技能鉴定理论试题
全国cad技能等级考试试题
全国cad技能等级考试试题全国CAD技能等级考试试题一、引言现代社会，计算机辅助设计（CAD）已经成为各行各业中不可或缺的工具。
为了保证从业人员的专业水平和技能能够得到认可，全国CAD技能等级考试应运而生。
本文将就全国CAD技能等级考试试题进行探讨，旨在帮助考生了解考试内容和考试要求。
二、CAD基础知识1. 请解释CAD的全称以及其在设计领域中的作用。
2. CAD软件中常见的几何图形有哪些？请简要描述它们的特点和用途。
3. 简述CAD软件中的图层管理功能，并说明其在设计中的重要性。
4. 请列举几种常见的CAD软件，并简要介绍它们的特点和适用领域。
三、CAD绘图技巧1. 在CAD软件中，如何创建一个新的绘图文件？2. 请解释CAD软件中的“坐标系”是什么，以及如何在绘图中使用它？3. 如何在CAD软件中绘制一个正方形，并确保其边长为10个单位？4. 请简要介绍CAD软件中的“偏移”功能，并说明其在设计中的应用场景。
5. 在CAD软件中，如何实现两个图形的对称绘制？四、CAD三维建模1. 请解释CAD软件中的“三维建模”是什么，以及它在设计中的优势。
2. 如何在CAD软件中创建一个立方体，并确保其边长为20个单位？3. 请简要介绍CAD软件中的“旋转”功能，并说明其在三维建模中的应用场景。
4. 在CAD软件中，如何实现两个三维图形的组合和分解？五、CAD图纸布局与打印1. 在CAD软件中，如何设置图纸的布局和比例？2. 请解释CAD软件中的“视口”是什么，并说明其在图纸布局中的作用。
3. 如何在CAD软件中添加标题栏和图例？4. 请简要介绍CAD软件中的打印设置，并说明如何调整打印比例和纸张大小。
六、CAD应用案例分析1. 请选取一个实际案例，以CAD软件为工具进行设计，并描述设计过程和结果。
2. 请分析该案例中CAD软件的应用优势和不足之处，并提出改进意见。
七、总结全国CAD技能等级考试试题涵盖了CAD基础知识、绘图技巧、三维建模、图纸布局与打印等多个方面的内容。
广东省职业技能等级认定证书试卷样题制图员(机械)四级技能鉴定试题样题
广东省职业技能等级认定试卷制图员（机械）技能等级认定四级技能考核试卷样题注 意 事 项1.考试时间：180分钟。
2.请按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称及机位号。
3.请仔细阅读各题目的回答要求，在规定的工作盘建立考生目录文件夹，实操结果均存放在考生本人的专用目录内。
4.不要在试卷上乱写乱画，不要在标封区填写无关的内容。
第一部分 计算机绘图一、基本设置（10分）1. 按以下要求设置图层；（3分，缺漏、错误每处扣0.5分扣完为止。
）图层名称 颜色（颜色号） 线型 线宽 绘制内容 01 白 (7) Continuous 0.5 粗实线 02 绿 (3) Continuous 0.25 细实线 04 黄 (2) ACAD_ISO02W100 0.25 细虚线 05 红 (1) ACAD_ISO04W100 0.25 细点画线 07 洋红 (6) ACAD_ISO05W100 0.25 细双点画线 08 绿 (3) Continuous 0.25 尺寸2.按国家标准规定的A4幅面尺寸画出图纸边界线及图框线，竖放，留装订边，绘图比例1：l ；（2分，图幅尺寸错扣1分，没留装订边扣0.5分，图幅竖横方向错扣0.5分。
）3.按国家标准规定设置文字样式，样式名为“机械样式”，包含“gbeitc.shx ”和“gbcbig.shx ”字体，按题1图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题文字及相关内容。
（4分，标题栏在图幅中位置错扣1分，标题栏尺寸、线型错漏，每处扣0.5分，文字样式设置错扣1分，文字错漏每处扣0.5，扣完为止。
）4.以E0-1为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。
(1分）姓名： 准考证号： 单位：…………………………………………………装…………………………订……………………………线…………………………………………………………………题1图二、按题目要求绘制以下图形。

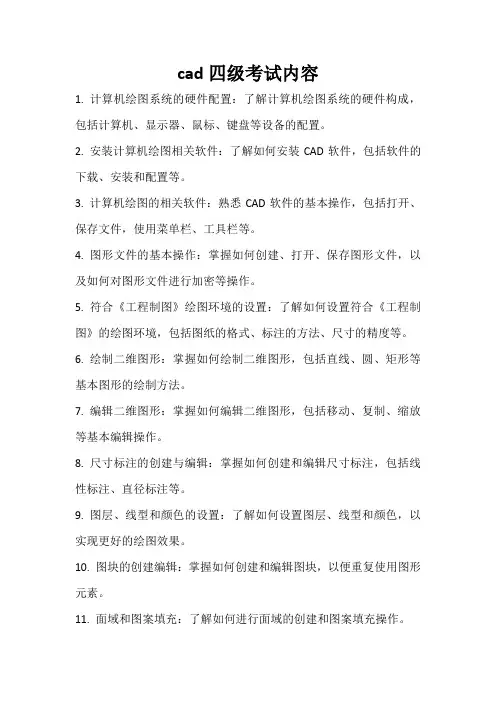

cad四级考试内容
cad四级考试内容1. 计算机绘图系统的硬件配置：了解计算机绘图系统的硬件构成，包括计算机、显示器、鼠标、键盘等设备的配置。
2. 安装计算机绘图相关软件：了解如何安装CAD软件，包括软件的下载、安装和配置等。
3. 计算机绘图的相关软件：熟悉CAD软件的基本操作，包括打开、保存文件，使用菜单栏、工具栏等。
4. 图形文件的基本操作：掌握如何创建、打开、保存图形文件，以及如何对图形文件进行加密等操作。
5. 符合《工程制图》绘图环境的设置：了解如何设置符合《工程制图》的绘图环境，包括图纸的格式、标注的方法、尺寸的精度等。
6. 绘制二维图形：掌握如何绘制二维图形，包括直线、圆、矩形等基本图形的绘制方法。
7. 编辑二维图形：掌握如何编辑二维图形，包括移动、复制、缩放等基本编辑操作。
8. 尺寸标注的创建与编辑：掌握如何创建和编辑尺寸标注，包括线性标注、直径标注等。
9. 图层、线型和颜色的设置：了解如何设置图层、线型和颜色，以实现更好的绘图效果。
10. 图块的创建编辑：掌握如何创建和编辑图块，以便重复使用图形元素。
11. 面域和图案填充：了解如何进行面域的创建和图案填充操作。
12. 按投影关系布置图形：了解如何根据投影关系布置图形，以实现更好的绘图效果。
13. 创建和编辑标题栏和明细表：掌握如何创建和编辑标题栏和明细表，以便更好地组织图形信息。
14. 创建和编辑配合尺寸和技术要求：了解如何创建和编辑配合尺寸和技术要求，以满足工程制图的要求。
15. 绘制零件图：掌握如何绘制零件图，包括零件的尺寸标注、材料标注等。
16. 绘制装配图：了解如何绘制装配图，包括装配图的布局、尺寸标注等。
17. 输出图纸：掌握如何输出图纸，包括将图纸输出为PDF、JPG等格式。
18. 图纸管理功能：了解如何使用图纸管理功能，包括图纸的查找、分类、存储等。
19. 轴测图的绘制：了解如何绘制轴测图，以便更好地表达三维形状。
20. 软件的工作界面：熟悉CAD软件的工作界面，包括菜单栏、工具栏等。
CAD制图员四级技能鉴定理论考试习题
一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。
A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。
A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。
A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。
A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。
A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。
A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。
A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。
A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。
A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。
A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。
CAD绘图员(机械)四级技能鉴定试题
CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。
一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。
图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。
二、用比例1∶1作出下图，不标注尺寸。
（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。
三、根据立体已知的2个投影作出第3个投影。
（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。
四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。
（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。
cad理论试题及答案
cad理论试题及答案CAD理论试题及答案一、选择题1. CAD代表什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助测试答案：A2. 下列哪个软件不是CAD软件？A. AutoCADB. SolidWorksC. PhotoshopD. CATIA答案：C3. CAD软件的主要功能是什么？A. 进行三维建模B. 进行平面设计C. 进行视频编辑D. 进行音频处理答案：B二、填空题1. CAD软件能够提高设计的________和________。
答案：效率；精度2. 在CAD设计中，________是设计过程中不可或缺的一部分。
答案：参数化建模三、简答题1. 简述CAD软件在工程设计中的作用。
答案：CAD软件在工程设计中的作用主要包括：提高设计效率，减少设计错误，实现复杂形状和结构的精确设计，以及支持设计过程中的模拟和分析等。
2. 列举至少三种常用的CAD软件。
答案：AutoCAD、SolidWorks、Pro/ENGINEER。
四、论述题1. 论述CAD技术在现代制造业中的应用及其重要性。
答案：CAD技术在现代制造业中的应用极为广泛，它不仅能够实现产品的快速设计和修改，还能通过三维建模技术直观展示产品结构，提高设计的准确性和可靠性。
此外，CAD技术还能与CAM（计算机辅助制造）技术相结合，实现设计到制造的无缝对接，大大提高生产效率和产品质量。
因此，CAD技术对于推动制造业的现代化和智能化具有重要意义。
五、计算题1. 如果一个设计师使用CAD软件设计一个零件，原本需要5小时完成，使用CAD软件后只需要2小时。
请计算CAD软件提高了该设计师多少倍的设计效率？答案：CAD软件提高了设计师的设计效率为5小时/2小时 = 2.5倍。
六、案例分析题1. 某公司采用CAD软件进行新产品的设计，设计周期从原来的30天缩短到了15天。
请分析CAD软件在该项目中可能带来的优势和潜在风险。
计算机辅助设计绘图员：CAD中级考试四
计算机辅助设计绘图员：CAD中级考试四1、单选正等轴测图的轴间角分别为（）。
A、97o、131o、132oB、120o、120o、120oC、90o、135o、135oD、45o、110o、205o（江南博哥）正确答案：B2、判断题使用EDGE命令可以使三维面的边界可见和不可见。
正确答案：对3、单选画螺钉连接装配图时，与螺钉头接触的被连接件，一定要（）。
A、画成螺孔，而不能画成光孔B、画成光孔，而不能画成螺孔C、画成盲孔，而不能画成通孔D、画成圆孔，而不能画成锥孔正确答案：B4、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o。
钻孔深度是指圆柱部分的深度，不包括锥坑。
A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C5、单选箱壳类零件一般需要（）来表达，主视图按加工位置放置，投影方向按形状特征来选择。
一般采用通过主要支承孔轴线的剖视图表达其内部结构形状，局部结构常用局部视图、局部剖视图、断面表达。
A、一个以上基本视图B、两个以上基本视图C、三个以上基本视图D、四个以上基本视图正确答案：B6、判断题职业道德能调节从业人员与其实践活动对象之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
正确答案：对7、判断题图纸中斜体字字头向左倾斜，与水平基准线成75°角。
正确答案：错8、单选零件按结构特点可分为（）。
A、螺钉类、齿轮类、支撑类和箱壳类B、标准类和非标准类C、轴套类、盘盖类、叉架类、箱壳类和薄板类D、轴套类、盘盖类、叉架类和箱壳类正确答案：C9、单选球面与圆锥相交，当相贯线的形状为圆时，说明圆锥轴线（）。
A、通过球心B、偏离球心C、不过球心D、铅垂放置正确答案：A10、单选三视图中的线框，可以表示物体上（）的投影。
A、两相交曲面B、两相交面C、交线D、两相切曲面正确答案：D11、单选求相贯线的基本方法是（）法。
A、辅助直线B、表面取线C、表面取点D、辅助平面正确答案：D12、单选以下关于抽壳的说法（）是错误的。
cad考证理论题(答案)
一、绘图系统的基本操作（10分）1.画图纸边界线及图框线按国家标准规定的A4 幅面尺寸，不留装订边，竖放，画出图纸边界线及图框线.绘图比例 1:1。
2.确定单位长度单位取十进制，精度取小数点后3位；角度单位取度分秒制，精度取0d。
3.设定图层设置以下图层层名颜色线形线宽绘制内容01 白色(white) Continuous 0.5 粗实线02 绿色(green) Continuous 0.25 细实线04 黄色(yellow) IS002W100 0.25 细虚线05 红色(red) IS004W100 0.25 细点画线07 品红色(magenta) ISOO5W100 0.25 细双点画线08 绿色(green) Continuous 0.25 尺寸4.画标题栏按题—图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题栏文字及相关内容。
5.存盘以A4为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。
题一图二、选择题，（共50分，每题1分）11卷1、在机械图样中，机件的可见轮廓线用（B）绘制。
A：细实线 B：粗实线 C：点画线2、根据国家标准GB/T4459.7-1998的规定，用通用画法、特征画法和规定画法表示滚动轴承时，各种符号、矩形线框和轮廓线均用（A）绘制。
A：粗实线 B细实线 C：细虚线3、在画图时应尽量采用1:1的比例，需要时也可采用放在或缩小的比例，其中1:2为（C）比例。
A放大 B：实际尺寸 C：缩小4、尺寸标注中的符号：SØ表示（C）A：直径 B：半径 C：球直径5、三视图的投影规律中，主视图与俯视图（A）A：长对正 B：高平齐 C：宽相等12卷1、在机械图样中，机件的对称中心线和轴线用（A）绘制。
A：点画线 B：粗实线 C：双点画线2、标注垂直尺寸时，尺寸数字字头应（A）。
A：朝左 B：朝右 C：朝上3、主视图所在的投影面简称为（B）A：侧面 B：正面 C：水平面4、零件图有长宽高三个方向的尺寸，主视图上只能反映零件的（B）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。
A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。
A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。
A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。
A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的21倍。
A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。
A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。
A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。
A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。
A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。
A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。
A、尺寸线B、尺寸界线C、图线D、数字16．标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，(A)画成圆弧，圆心是角的顶点。
A、尺寸线B、尺寸界线C、尺寸线及其终端D、尺寸数字17．画图时，铅笔在(B)方向应与纸面垂直，而且向画线前进方向倾斜约30o。
A、左右B、前后C、上下D、里外18．圆规使用铅芯的硬度规格要比画直线的铅芯(A)。
A、软一级B、软二级C、硬一级D、硬二级19．(A)是投射线汇交一点的投影法。
A、中心投影法B、平行投影法C、正投影法D、斜投影法20．平行投影法是投射线(C)的投影法。
A、汇交一点B、远离中心C、相互平行D、相互垂直21．工程上常用的投影有多面正投影、轴测投影、透视投影和(D)。
A、正投影B、斜投影C、中心投影D、标高投影22．投射线与投影面(A)得到的投影称为斜投影。
A、倾斜B、垂直C、平行D、汇交23．计算机绘图的方法分为交互绘图和(C)绘图两种。
A、手工B、扫描C、编程D、自动24．点的正面投影与(D)投影的连线垂直于X轴。
A、右面B、侧面C、左面D、水平25．A、B、C……点的水平投影用(B)表示。
A、a″、b″、c″……B、a、b、c……C、a′、b′、c′……D、A、B、C……26．点的正面投影反映x、(C) 坐标。
A、xB、yC、zD、o27．点的水平投影，反映(C) 、y坐标。
A、zB、yC、xD、o28．空间直线与投影面的相对位置关系有(D)、投影面垂直线和投影面平行线3种。
A、倾斜线B、水平线C、正垂线D、一般位置直线29．平行于一个投影面同时倾斜于另外(D)投影面的直线称为投影面平行线。
A、四个B、三个C、一个D、两个30．空间直线与投影面的相对位置关系有(D)、投影面垂直线和投影面平行线3种。
A、倾斜线B、水平线C、正垂线D、一般位置直线31．平行于一个投影面同时倾斜于另外(D)投影面的直线称为投影面平行线。
A、四个B、三个C、一个D、两个32．垂直于一个投影面的直线称为投影面(B)。
A、倾斜线B、垂直线C、平行线D、相交线33．一般位置直线(B) 于三个投影面。
A、垂直B、倾斜C、平行D、包含34．投影面垂直面垂直于(D) 投影面。
A、四个B、三个C、二个D、一个35．投影面的(B)同时倾斜于三个投影面。
A、平行面B、一般位置平面C、垂直面D、正垂面36．投影变换中，新设置的投影面必须垂直于原投影面体系中的(A)个投影面。
A、一B、二C、三D、四37．点的投影变换中，(B)到新坐标轴的距离等于旧投影到旧坐标轴的距离。
A、旧投影B、新投影C、正投影D、侧投影38．直线的投影变换中，一般位置线变换为投影面(A)时，新投影轴的设立原则是新投影轴平行直线的投影。
A、垂直线B、平行线C、倾斜线D、侧平线39．直线的投影变换中，平行线变换为投影面(B)时，新投影轴的设立原则是新投影轴垂直于反映直线实长的投影。
A、倾斜线B、垂直线C、一般位置线D、平行线40．(C)变换为投影面垂直面时，设立的新投影轴必须垂直于平面中的一直线。
A、正平面B、平行面C、一般位置平面D、水平面41．锥度的标注包括指引线、(C) 、锥度值。
A、锥度B、符号C、锥度符号D、字母42．同心圆法是已知椭长短轴做(C)的精确画法。
A、圆锥B、圆柱C、椭圆D、圆球43．物体由前向(A)投影，在正投影面得到的视图，称为主视图。
A、后B、右C、左D、下44．平面基本体的特征是每个表面都是(A)。
A、平面B、三角形C、四边形D、正多边形45．曲面基本体的特征是至少有(C)个表面是曲面。
A、3B、2C、1D、446．球体的表面可以看作是由(A)条半圆母线绕其直径回转而成。
A、1B、2C、3D、447．截平面与圆柱体轴线倾斜时截交线的形状是(C)。
A、圆B、矩形C、椭圆D、三角形48．A}圆锥体截交线的种类有(C)种。
A、1B、3C、5D、749．球体截交线的形状总是(C)。
A、椭圆B、矩形C、圆D、三角形50．截平面与(B)轴线平行时截交线的形状是矩形。
A、圆锥B、圆柱C、圆球D、圆锥台51．截平面与(B)轴线垂直时截交线的形状是圆。
A、棱锥B、圆柱C、椭圆柱D、棱柱52．截平面与圆柱轴线倾斜时(B)的形状是椭圆。
A、过度线B、截交线C、相贯线D、轮廓线53．平面与圆锥相交，当截平面(A)时，截交线形状为三角形。
A、通过锥顶B、平行转向线C、倾斜于轴线D、平行于轴线54．平面与圆锥相交，当截平面(A)时，截交线形状是圆。
A、垂直于圆锥轴线B、平行于圆锥轴线C、倾斜于圆锥轴线D、通过圆锥锥顶55．平面与(B)相交，且截平面平行于立体轴线时，截交线形状为双曲线。
A、圆柱B、圆锥C、圆球D、椭圆56．两曲面立体相交，其(C)称为相贯线。
A、空间曲线B、平面曲线C、表面交线D、内部交线57．相贯线是两立体表面的共有线，是(B)立体表面的共有点的集合。
A、一个B、两个C、三个D、四个58．两直径不等的圆柱与圆锥正交时，相贯线一般是一条(B)曲线。
A、非闭合的空间B、封闭的空间C、封闭的平面D、非封闭的平面59．在球面上加工一个圆形通孔，当孔的轴线(D)时，其相贯线的形状为圆。
A、不过球心B、水平放置C、偏离球心D、通过球心60．球面与圆锥相交，当相贯线的形状为圆时，说明圆锥轴线(A)。
A、通过球心B、偏离球心C、不过球心D、铅垂放置61．求相贯线的基本方法是(D)法。
A、辅助直线B、表面取线C、表面取点D、辅助平面62．利用辅助平面法求两圆柱相交的相贯线时，所作辅助平面必须(C)两圆柱轴线。
A、同时垂直B、相交于C、同时平行D、同时倾斜63．组合体的组合形式分为(C)和切割两种。
A、相交B、截交C、叠加D、挖切64．组合体尺寸标注的基本要求是(B)。
A、齐全、合理B、齐全、清晰、合理C、清晰、合理D、齐全、清晰65．三视图中的线框，可以表示物体上(D)的投影。
A、两相交曲面B、两相交面C、交线D、两相切曲面66．视图中的一条图线，可以是(D)的投影。
A、长方体B、圆柱体C、圆锥体D、投影面垂直面67．读组合体三视图时的基本方法是形体分析法和(C)。
A、形体分解法B、形体组合法C、线面分析法D、空间想象法68．六个基本视图的投影关系是(D)视图高平齐。
A、主、俯、后、右B、主、俯、后、仰C、主、俯、右、仰D、主、左、右、后69．六个基本视图的配置中(D)视图在左视图的右方且高平齐。
A、仰视图B、右视图C、左视图D、后视图70．将机件的某一部分向基本投影面投影所得的视图称为(D)。
A、基本视图B、向视图C、斜视图D、局部视图71．机件向不平行于基本投影面投影所得的视图叫(C)。
A、基本视图B、向视图C、斜视图D、局部视图72．画斜视图时，必须在视图的上方标出视图的名称“x”（“x”为大写的拉丁字母），在相应视图附近用箭头指明投影方向，并注上相同的(C)。
A、箭头B、数字C、字母D、汉字73．制图标准规定，剖视图分为(C)。
A、全剖视图、旋转剖视图、局部剖视图B、半剖视图、局部剖视图、阶梯剖视图C、全剖视图、半剖视图、局部剖视图D、半剖视图、局部剖视图、复合剖视图74．断面图分为(C)两种。
A、移出断面图和重影断面图B、平移断面图和重合断面图C、移出断面图和重合断面图D、移出轮廓图和重合轮廓图75．断面图中，当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按(A)绘制。
A、剖视图B、断面图C、外形图D、视图76．重合断面图的(C)和剖面符号均用细实线绘制。
A、剖切位置B、投影线C、轮廓线D、中心线77．目标（工具点）捕捉，就是用鼠标对(C)进行搜索和锁定，以便快速、准确地使用它们。
A、屏幕点B、栅格点C、特征点D、对称点78．当前层就是当前正在进行操作的(D)。
A、中心层B、虚线层C、线层D、图层79．用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比(C)。
A、增大了B、缩小了C、相等D、不一定80．重合断面图的(C)和剖面符号均用细实线绘制。
A、剖切位置B、投影线C、轮廓线D、中心线81．目标（工具点）捕捉不能捕捉到(D)。
A、圆心B、象限点C、切点D、视点82．以下有关图层的描述不正确的是(B)。
A、每一个图层有唯一的层名B、不同层上设置不同的线型和颜色C、层与层之间由一个完全对齐的坐标系统一定位D、每一个图层上只能绘制一种线型的图形83．在计算机绘图中，图层的状态包括，层名、线型、颜色、打开或关闭以及(B)等。
A、是否为绘图层B、是否为当前层C、是否为尺寸层D、是否可用84．当前层就是当前正在进行操作的(D)。
A、中心层B、虚线层C、线层D、图层85．用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比(C)。
