变压器呼吸器硅胶更换详解
变压器本体呼吸器硅胶更换新方法探讨
变压器本体呼吸器硅胶更换新方法探讨摘要：变压器负责在电能的传输和配送过程中承担能量转换和传输功能的核心装置，而呼吸器是变压器的一个附属安全保护装置，两者组成的整体共同为电力传输发挥了重要的作用。
但随着变电站数量的增加和用电需求的增长，很容易出现设备老化现象，以变压器本体呼吸器来说，需要采取全新的方法更换硅胶，以保证其功能的完善。
本文借鉴了参考资料04的研究成果，对变压器本体呼吸器硅胶的更换新方法进行详细探讨。
关键词：变压器本体呼吸器硅胶更换变压器的本体呼吸器数量随着供电容量的不断增加而相应地增长，间接导致了硅胶更换需求越来越大。
传统的硅胶更换方式至少需要两个人操作，在完成拆装和更换工作的同时还需要有人从旁单独进行指导和监护，这样一来使得硅胶更换方式受到空间以及人员熟练度等因素的影响，无形中增加了更换难度和更换时间。
而变压器在长时间缺少呼吸器的情况下难以正常运行，这就迫使对传统的硅胶更换方法进行更新改良，以满足变压器的使用需求。
一、更换变压器本体呼吸器硅胶的注意事项第一，一般来说呼吸器内的硅胶为变色硅胶，处于正常干燥状态下呈现蓝色，而当其变为粉红色时就是受潮的标志，工作人员一旦发现变色硅胶量超过呼吸器内硅胶总量的2/3时就应进行更换操作。
第二，更换硅胶只需要针对呼吸器内受潮的那部分，如果发现呼吸器的透明罩出现裂纹、或者其他部位出现破损而破坏了密封功能，则需要进行整体更换。
第三，原装的呼吸器中出现硅胶变色时，只需进行同等数量的更换，但若其由于各种原因受到损坏时，则需要更换的呼吸器容量应等于或大于原装呼吸器的容量，以减少更换频率。
第四，在进行更换操作前需要将瓦斯保护改接信号，具体包括两种情况：本体油枕的呼吸器更换需要将本体重瓦斯改接信号；而带有载调压分接开关油枕的呼吸器更换需要将有载调压分接开关的重瓦斯保护改接信号。
第五，呼吸器被取下后应及时堵住其连通管，比如用干净的保鲜膜进行封闭处理，以防空气回吸或者灰尘渗入。
油浸式变压器呼吸器矽胶更换作业指导书
油浸式变压器呼吸器矽胶更换作业指导书1范围本标准化作业指导书规定了油浸式主变呼吸器硅胶更换标准化作业前准备、作业流程图、作业程序与操作标准。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50150-2006 电气装置安装工程电气设备交接试验标准Q/GDW 168-2008 输变电设备状态检修试验规程国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）Q/GDW-10-J206-2010 输变电设备交接和状态检修试验规程3术语和定义无4检修前的准备:4.1检修工作安排4.2劳动组织及人员要求4.2.1劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。
劳动组织4.2.2人员要求明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质等要求见表3。
人员要求4.3备品备件与材料4.4工器具与仪器仪表工器具与仪器仪表主要包括工器具、仪器仪表和电源设施等，见表5。
工器具与仪器仪表4.5、技术资料：日常工作中要注意对设备信息的采集和PMS台帐整理录入工作，对所需更换的变压器呼吸器应了解安装方式和呼吸器的容量大小，建立完整的呼吸器信息表,呼吸器的好坏直接关系到变压器内部油的品质，对变压器正常运行起到至关重要的作用。
4.6、定置图及围栏图：在工作区域设置围栏。
4.7检修前设备设施状态：矽胶更换前应先确认呼吸器呼吸通畅，瓦斯继电器内无气体，呼吸器矽胶变色2/3以上。
4.8危险点分析与预防控制措施：规定了油浸式变压器呼吸器矽胶更换的危险点与预防控制措施。
见表6危险点分析与预防控制措施5工作流程图根据更换全过程以最佳的更换步骤和顺序，对更换项目过程进行优化而形成的工作流程图，见图1。
图1 油浸式变压器呼吸器矽胶更换流程图6工作程序与操作标准6.1开工办理开工许可手续前应检查落实的内容，见表7。

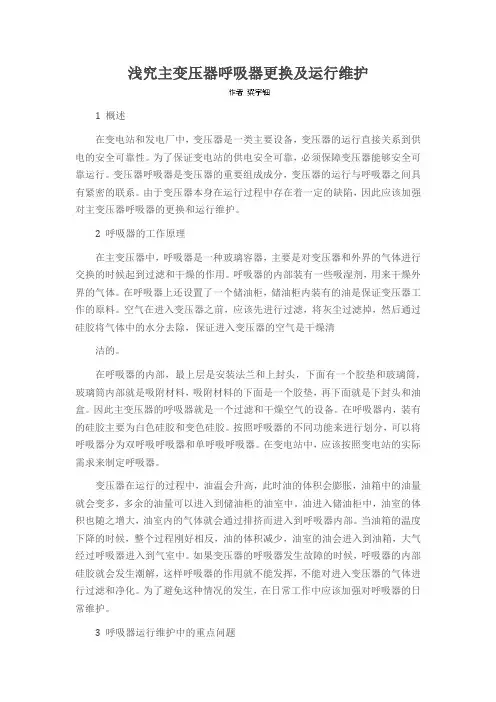

浅究主变压器呼吸器更换及运行维护
浅究主变压器呼吸器更换及运行维护1 概述在变电站和发电厂中，变压器是一类主要设备，变压器的运行直接关系到供电的安全可靠性。
为了保证变电站的供电安全可靠，必须保障变压器能够安全可靠运行。
变压器呼吸器是变压器的重要组成成分，变压器的运行与呼吸器之间具有紧密的联系。
由于变压器本身在运行过程中存在着一定的缺陷，因此应该加强对主变压器呼吸器的更换和运行维护。
2 呼吸器的工作原理在主变压器中，呼吸器是一种玻璃容器，主要是对变压器和外界的气体进行交换的时候起到过滤和干燥的作用。
呼吸器的内部装有一些吸湿剂，用来干燥外界的气体。
在呼吸器上还设置了一个储油柜，储油柜内装有的油是保证变压器工作的原料。
空气在进入变压器之前，应该先进行过滤，将灰尘过滤掉，然后通过硅胶将气体中的水分去除，保证进入变压器的空气是干燥清洁的。
在呼吸器的内部，最上层是安装法兰和上封头，下面有一个胶垫和玻璃筒，玻璃筒内部就是吸附材料，吸附材料的下面是一个胶垫，再下面就是下封头和油盒。
因此主变压器的呼吸器就是一个过滤和干燥空气的设备。
在呼吸器内，装有的硅胶主要为白色硅胶和变色硅胶。
按照呼吸器的不同功能来进行划分，可以将呼吸器分为双呼吸呼吸器和单呼吸呼吸器。
在变电站中，应该按照变电站的实际需求来制定呼吸器。
变压器在运行的过程中，油温会升高，此时油的体积会膨胀，油箱中的油量就会变多，多余的油量可以进入到储油柜的油室中。
油进入储油柜中，油室的体积也随之增大，油室内的气体就会通过排挤而进入到呼吸器内部。
当油箱的温度下降的时候，整个过程刚好相反，油的体积减少，油室的油会进入到油箱，大气经过呼吸器进入到气室中。
如果变压器的呼吸器发生故障的时候，呼吸器的内部硅胶就会发生潮解，这样呼吸器的作用就不能发挥，不能对进入变压器的气体进行过滤和净化。
为了避免这种情况的发生，在日常工作中应该加强对呼吸器的日常维护。
3 呼吸器运行维护中的重点问题在呼吸器的运行过程中，存在着各种运行缺陷，因此应该对变压器的运行维护工作提出更高的重视。
更换主变硅胶作业指导-丁锋
更换主变硅胶作业指导
二、正确更换硅胶
• 1、先拆除呼吸器油杯 以“一”字螺丝刀逆时针方向搌松呼吸器底部旋盘（带6 个小孔），旋转取下油罐，再松开两个小螺母，以取 下小玻璃筒（吸器
• 即 松开呼吸器与油枕呼吸导管连接处四个螺丝，取下呼 吸器（注意应从底部托扶住呼吸器，避免其掉落破损）。 随即用崭新、干燥的毛巾包住呼吸导管，以免空气及杂 质直接进入油枕。
1cm
更换主变硅胶作业指导
• 2、检查： ①检查呼吸器密封胶是否严密；（透明罐的上下连接部 分最好用玻璃胶加封）
②检查主变本体放油阀是否关紧，无漏油；
③观察轻瓦斯继电器小窗应充满油； ④主变本体运行一小时后，检查轻瓦斯继电器应无气体 分隔
更换主变硅胶作业指导
• 最后，将检查结果报中调，并根据调度命令投入 “本体重瓦斯起动跳闸”、“有载重瓦斯起动跳 闸”硬压板，恢复主变瓦斯保护正常运行。（如 发现有气体应如实汇报并等待检修人员来处理）
谢谢
丁锋
更换主变硅胶作业指导
• 3、拆除硅胶罐顶盖 旋开并取下长螺杆，竖向放置呼吸器，将顶盖向上提起则 打开硅胶罐，更换上新的硅胶。（如用玻璃胶封过的， 先用小刀将玻璃胶密封部分刮开，切记不可用蛮力）
更换主变硅胶作业指导
三、安装呼吸器及检查
• 1、安装方法：与上述拆除步骤相反（大玻璃筒内 油位比最低油位高1cm，底部小玻璃筒浸入大玻璃 筒油内）
更换主变硅胶作业指导
• 在恢复后的48小时内应密切留意以下地方： 1、轻瓦斯继电器小窗有无气体； 2、检查新更换的硅胶颜色，底部小罐内有无 油进入； 3、用吸油纸清理干净更换后的吸湿器外部残 留油，更换吸湿器及放油嘴底下的鹅卵石， 以便检查有无渗漏油的情况存在；
讨论：更换主变压器呼吸器硅胶对瓦斯保护到底有什么样的影 响，目前在电力系统内还没有一个统一的认识。对运行中的主 变压器更换呼吸器硅胶，在更换硅胶的过程中要将重瓦斯保护 由跳闸改投发信，这一点的认识基本一致。但是，对硅胶更换 完毕后重瓦斯保护应如何投切的分歧就比较大。一种观点认为 更换主变压器呼吸器硅胶后将有可能造成瓦期保护误动作．因 此硅胶更换完毕后应经24 h试运行(试运行过程中重瓦斯保护投 发信)方能将重瓦斯保护由发信改投跳闸；另一种观点认为主变 压器呼吸器硅胶更换完毕后对重瓦斯保护已经没有影响，因此 更换硅胶的工作完毕后就应将重瓦斯保护改投跳闸。
变压器呼吸器硅胶更换详解
呼吸器硅胶更换
变压器运行时 硅胶颜色应该 为蓝色
呼吸器
呼吸器油杯
变压器运行时 油杯油位应该 在最高油位于 最低油位之间
准备工作：
干净的白布 一块 合格硅胶 19开口扳手
17开口扳手
拆除油杯：
拆除油杯
顺时针旋转油 杯，将油杯拆 除
19开口扳手拆除
呼吸器与连管安 装螺栓（一只手 要拿稳呼吸器）
检查密封件完好
重新安装：
将固定法兰密 封面清理干净
固定法兰安装到 护罩上（密封件 要在中间）
紧固螺栓（感 觉收力就行）
将玻璃杯安装 （注意密封件）
紧固螺栓（感 觉收力就行）
油杯拆除后， 检查密封件 完好
拆除护罩：
1Hale Waihona Puke 开口扳手拆除装螺栓 拆下的玻璃罩
将拆下的呼吸 器平放在地上
拆下的底板及密 封件
19开口扳手拆除
拉杆螺栓
扳手轻轻敲打法 兰边缘，将法兰 与玻璃罩分离
更换硅胶：
拆除的固定法 兰 将呼吸器倒立
将变色的硅胶倒 在布上（注：硅 胶变色后，烘干 后还可以使用）
将新硅胶倒入
变压器呼吸器硅胶更换教程
油务简化试验发现绝缘油耐压强度为1.8kV，绝缘 油设备存在安全隐患。通过检查发现设备本体的密封 性较好，无渗漏进水现象。打开瓦斯继电器后发现内 部有积水（约10g）并有腐蚀现象，调压开关油箱底部 有积水，约100g，调压开关及本体储油柜呼吸器内硅 胶严重变色。通过分析得出，变压器绝缘降低主要由 呼吸器异常引起。呼吸器硅胶严重变色后，空气中的 水分直接进去储油柜，随着温度的变化，在箱壁内形 成凝露。凝露积水进行油箱内，使变压器油含水量增 加，绝缘油劣化，绝缘强度降低。在进行绝缘油干燥 滤油后，加强呼吸器巡查管理后，设备运行稳定。
一是硅胶的装入量以占呼吸器 容积的三分之二为宜，当硅胶 变色部分占到整体的三分之一 以上时应及时更换，根据现行 国家电网公司状态检修规定， 硅胶变色为三分之二时，变压 器设备为异常状态。如图所示
变压器呼吸器日常巡视时应注意以下 几点要求：
二是油杯内绝缘油高度应 高于油管最下端，方可起 到密封除尘作用。油杯绝 缘油不得超过油标指示的 最高刻度，否则会造成呼 吸孔塞堵塞，呼吸器无法 正常呼气。
2、拆除呼吸器油罐
• 45°斜向放置呼吸器，以“一”字螺丝笔逆时针方向搌 松呼吸器底部旋盘（带6个小孔），旋转取下油罐，再 松开两个小螺母，以取下小玻璃筒（以油清洗油罐）。
45°
3.拆除护罩：
17开口扳手拆除
装螺栓 拆下的玻璃罩
将拆下的呼吸 器平放在地上
拆下的板及密 封件
19开口扳手拆除
拉杆螺栓
变压器的基本结构由器身、油箱、冷却装置、保护装 置、出线装置及变压器油组成。其中器身包括铁芯、 绕组、绝缘、引线及分接开关；油箱包括油箱本体及 附件；保护装置包括油枕、油表、安全气道、呼吸器、 测温元件、净油器、继电器等；出线装置包括高、中、 低压瓷套管等。
变压器呼吸器硅胶更换教程综述
结束语
呼吸器是变压器本体一个很小的保护元件，运维人员在巡视时很容易 将其遗忘(yíwàng)，无法及时发现设备内部存在其他安全隐患。无论运 行及检修人员都应加强变压器呼吸器管理运行（检修）规范，强化巡 视导则中呼吸器巡视内容。安全事故无小事，应提高各大专业的培训 力度，减少设备管理盲点，方可保证设备的安全稳定运行。
2、拆除(chāichú)呼吸器 油罐 • 45°斜向放置呼吸器，以“一”字螺丝笔逆时针方向搌松呼 吸器底部旋盘（带6个小孔），旋转取下油罐，再松开(sōnɡ kāi)两 个小螺母，以取下小玻璃筒（以油清洗油罐）。
45°
精品文档
.拆除(chāichú)护罩：
17开口扳手(bān shou)拆除装螺栓
精品文档
油务简化试验(shìyàn)发现绝缘油耐压强度为1.8kV，绝缘
油设备存在安全隐患。通过检查发现设备本体的密封性较好，
无渗漏进水现象。打开瓦斯继电器后发现内部有积水（约10g） 并有腐蚀现象，调压开关油箱底部有积水，约100g，调压 开关及本体储油柜呼吸器内硅胶严重变色。通过分析得 出，变压器绝缘降低主要由呼吸器异常引起。呼吸器硅 胶严重变色后，空气中的水分直接进去储油柜，随着温 度的变化，在箱壁内形成凝露。凝露积水进行油箱内， 使变压器油含水量增加，绝缘油劣化，绝缘强度降低。 在进行绝缘油干燥滤油后，加强呼吸器巡查管理后，设 备运行稳定。
精品文档
行交换。
精品文档
呼吸器安装在油枕与空气连通的管道末端(mò 。 duān) 当变压器温度升高时，油箱内的油会相应膨胀， 因此油枕内的油位也会相应升高，此时胶囊内的 部分气体经呼吸器排出；当变压器温度下降时， 油箱内的油会相应收缩，因此油枕内的油位也会 相应下降，此时胶囊经呼吸器吸人部分气体。
变压器呼吸器的工作原理及更换硅胶讲解ppt课件
罗幸站变压器呼吸器图例参考
变压器呼吸器的工作原理
三、变压器呼吸器的重要性
• 变压器呼吸器的重要性：若与未经净化的空气 直接进入变压器油枕胶囊，吸入了空气中的杂 质和水分后，增大变压器的变压器油变质的可 能性。特别是110kV以上的变压器，其体积相对 要大、接触面也广，变压器油更易受潮。如果 呼吸器未安装或者长期没有更换，运行人员就 无法通过变压器油色的变化来判断变压器是否 受潮。
• 变压器油：是石油的一种分镏 产物，它的主要成分是烷烃, 环烷族饱和烃,芳香族不饱和 烃等化合物。俗称方棚油，浅 黄色透明液体，相对水密度为 0.895。
变压器油图例参考
呼吸器各部件讲解及判别何时更换
一、硅胶（吸附剂）
1. 硅胶干燥剂是一种高活性吸附材料，通常是用硅酸钠和硫酸反 应，并经老化、酸泡等一系列后处理过程而制得。
• #45变压器油，其凝固点的温度在-45摄氏度。基本上 在东北/西北/青藏等寒冷地区使用。
• #10变压器油，其凝固点的温度在-10摄氏度。其价格 比以上两种变压器油要低一些，在如南方亚热带地区 还有使用。
• 我局珠海供电局普遍所使用的是#25变压器油。
呼吸器各部件讲解及判别何时更换
五、判别硅胶与变压器油何时更换
（2）旋转安装呼吸器油杯，旋转到扭紧状态后，反方向旋转油杯一 圈半或者两圈，使得呼吸器和油杯不会太紧导致呼吸器和导管闭 塞，从而使变压器出现防爆膜破裂、漏油、进水、假油位现象。
左 图 为 倒
入 变 压
器
右 图 为 安
• （3）消弧作用：在油断路器和变压器的有载调压开关上，触 头切换时会产生电弧。由于变压器油导热性能好，且在电弧的 高温作用下能分解了大量气体，产生较大压力，从而提高了介 质的灭弧性能，使电弧很快熄灭。
