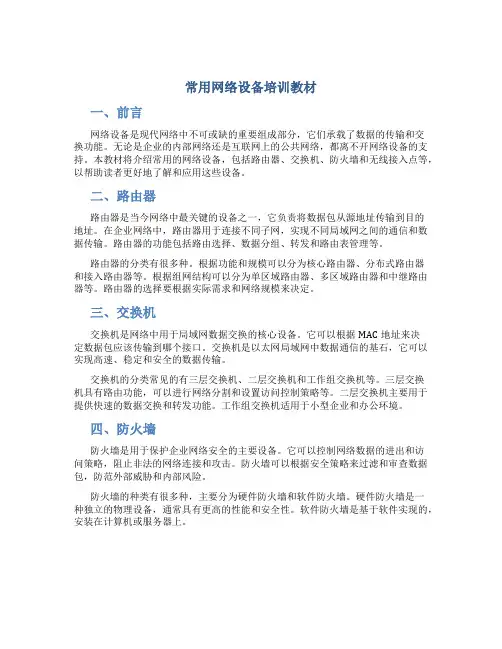

常用网络设备培训教材一、前言网络设备是现代网络中不可或缺的重要组成部分，它们承载了数据的传输和交换功能。
无论是企业的内部网络还是互联网上的公共网络，都离不开网络设备的支持。
本教材将介绍常用的网络设备，包括路由器、交换机、防火墙和无线接入点等，以帮助读者更好地了解和应用这些设备。
二、路由器路由器是当今网络中最关键的设备之一，它负责将数据包从源地址传输到目的地址。
在企业网络中，路由器用于连接不同子网，实现不同局域网之间的通信和数据传输。
路由器的功能包括路由选择、数据分组、转发和路由表管理等。
路由器的分类有很多种。
根据功能和规模可以分为核心路由器、分布式路由器和接入路由器等。
根据组网结构可以分为单区域路由器、多区域路由器和中继路由器等。
路由器的选择要根据实际需求和网络规模来决定。
三、交换机交换机是网络中用于局域网数据交换的核心设备。
它可以根据MAC地址来决定数据包应该传输到哪个接口。
交换机是以太网局域网中数据通信的基石，它可以实现高速、稳定和安全的数据传输。
交换机的分类常见的有三层交换机、二层交换机和工作组交换机等。
三层交换机具有路由功能，可以进行网络分割和设置访问控制策略等。
二层交换机主要用于提供快速的数据交换和转发功能。
工作组交换机适用于小型企业和办公环境。
四、防火墙防火墙是用于保护企业网络安全的主要设备。
它可以控制网络数据的进出和访问策略，阻止非法的网络连接和攻击。
防火墙可以根据安全策略来过滤和审查数据包，防范外部威胁和内部风险。
防火墙的种类有很多种，主要分为硬件防火墙和软件防火墙。
硬件防火墙是一种独立的物理设备，通常具有更高的性能和安全性。
软件防火墙是基于软件实现的，安装在计算机或服务器上。
五、无线接入点无线接入点是实现无线网络覆盖的关键设备。
它可以提供无线网络信号，方便用户在办公室、家庭或公共场所等地方进行无线上网。
无线接入点基于802.11无线网络标准，支持不同频段和不同速率的无线通信。
无线接入点的配置和管理需要一定的技术知识，包括无线信道选择、安全设置和频率调整等。
计算机网络设备教案[1]
![计算机网络设备教案[1]](https://img.taocdn.com/s3/m/9c884096db38376baf1ffc4ffe4733687f21fc12.png)
网络连接设备导学案教学目标1、理解网卡的作用；2、理解中继器、集线器、路由器、网关、网桥和交换机的作用；3、理解调制解调器、的作用。
重点难点1、知识精讲网络设备按照其主要用途可以分为三大类：第一类是接入设备，用于计算机与计算机网络进行连接的设备，常见的有网络接口卡、调制解调器等，第二类是网络互联设备，用于实现网络之间的互联，主要设备有中继器、路由器、交换机、集线器等，第三类是网络服务设备，用于提供远程网络服务的设备，如拨号访问服务器、网络打印机等。
一、网络互连的目的网络互连的目的是使不同计算机或网络上的用户能彼此通信，从而实现更大范围的资源共享。
其主要内容是网络扩展，而网络扩展的主要原因可能是：➢将独立的计算机系统连成网络或接入某个外部网络以共享彼此的资源或获得某种服务➢扩展网络覆盖范围➢形成更大的网络➢提高网络的性能二、网络接入设备1．网卡计算机与网络相连的接口电路称为网卡，又称为网络适配器（，简称“”），它主要起着对网络发送数据、控制数据、接受并转换数据的功能。
网卡具备两个技术：一是网卡驱动程序；二是技术。
网卡驱动程序的作用是使网卡与网络操作系统兼容，以实现网络通信。
一般它安装在网络计算机或服务器的扩展槽中，是的接入设备，充当计算机和网络之间的物理接口。
①功能➢并行数据与串行数据的转换➢数据包的装配拆装➢网络的存取控制➢数据传输前、后的缓存➢网络信号的产生等。
计算机中常用的每一个以太网卡都有一个全球惟一的网卡地址，它是一个长度为48位的二进制数，它为计算机提供了一个有效的物理地址。
②分类：根据带宽（传输速率）分：10M、100M、10/100M自适应和千兆位网卡。
根据总线接口类型分：、、、、与总线网卡。
根据用途分：工作站网卡、服务器网卡、笔记本网卡。
根据网络体系结构分：网卡、令环牌网卡、以太网卡。
按网络接口划分：45接口网卡、接口网卡、接口网卡、接口网卡、光纤网卡和无线网卡一般来讲，10M网卡多为总线，100M网卡几乎全是总线，而是16位总线，是32位总线，故卡比总线多、速度快且价格将趋于接近。

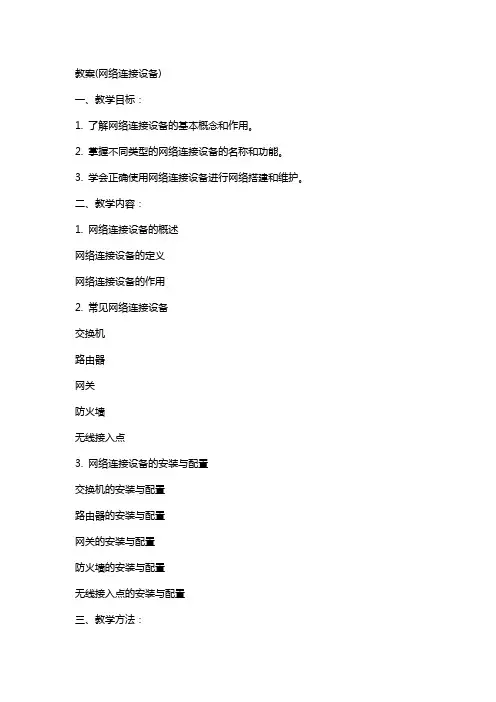

教案(网络连接设备)
教案(网络连接设备)一、教学目标：1. 了解网络连接设备的基本概念和作用。
2. 掌握不同类型的网络连接设备的名称和功能。
3. 学会正确使用网络连接设备进行网络搭建和维护。
二、教学内容：1. 网络连接设备的概述网络连接设备的定义网络连接设备的作用2. 常见网络连接设备交换机路由器网关防火墙无线接入点3. 网络连接设备的安装与配置交换机的安装与配置路由器的安装与配置网关的安装与配置防火墙的安装与配置无线接入点的安装与配置三、教学方法：1. 讲授法：讲解网络连接设备的基本概念、作用和功能。
2. 演示法：展示不同类型的网络连接设备，并进行实际操作演示。
3. 实践法：让学生亲自动手操作网络连接设备，进行网络搭建和维护。
四、教学准备：1. 网络连接设备实物：交换机、路由器、网关、防火墙、无线接入点等。
2. 网络搭建工具：网线、水晶头、剥线钳等。
3. 教学PPT或教案。
五、教学过程：1. 导入：简要介绍网络连接设备的概念和作用。
2. 新课讲解：讲解不同类型的网络连接设备及其功能。
3. 演示操作：展示交换机、路由器等网络连接设备的实际操作过程。
4. 实践环节：让学生分组进行网络连接设备的操作实践，如搭建简单的局域网。
5. 总结与答疑：总结本节课的重点内容，解答学生的疑问。
教学反思：在课后对自己的教学进行反思，看是否达到了教学目标，学生是否掌握了网络连接设备的基本知识和操作技能。
如有需要，可以对教学方法和教学内容进行调整。
教案(网络连接设备)六、教学评估：1. 课堂问答：通过提问方式检查学生对网络连接设备基本概念的理解。
2. 实操测试：评估学生在实际操作网络连接设备时的技能掌握情况。
3. 小组讨论：观察学生在小组内的合作与沟通，以及对网络连接设备知识的应用。
七、课后作业：1. 请学生总结本节课所学的网络连接设备及其功能。
2. 绘制一个简单的网络连接设备拓扑图，并标注各设备的作用。
八、拓展学习：1. 深入了解网络连接设备的高级功能，如VLAN、路由协议等。

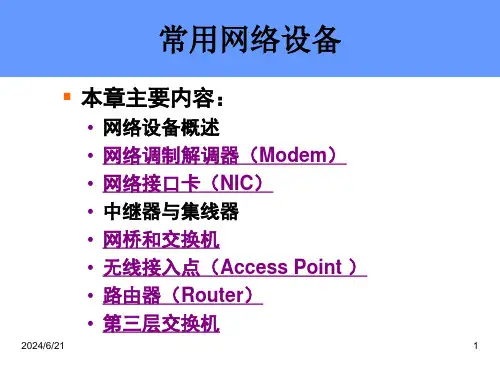

精选常用网络设备培训教材
网卡的结构
发送/接收部件——负责信号的发送、接收载波检测部件——检测介质上有否信号发送/接收控制部件及数据缓冲区编码/解码器——将数据编码转换为传输信号或反之LAN管理部件主机总线接口部件
计算机总线
通信线路
网卡地址：即网卡的物理地址（MAC地址）， 固化在网卡硬件中（有些网卡可由用户修改） 配置参数（跳线设置 / 软件设置 / PnP） •中断请求号 IRQ（一般为3） •I/O基地址 I/O Base（一般为300H） •存储器基地址 Memory Base (一般为0C000H) •全双工 / 半双工 •传输速率（仅10/100Mb/s双速网卡可连接主机与网络的基本设备每台主机都应配置一个或多个网卡每个网卡都有一个或多个网络接口不能独立工作，必须依赖于宿主主机连接不同的局域网需要使用不同的网卡以太网卡令牌环网卡FDDI网卡ATM网卡
网卡的功能
数据缓存匹配主机数据处理速率与网络的传输速率封装/解封装加上控制字段→以帧为单位进行传输→卸下控制字段介质访问控制CSMA/CD、Token Passing串/并转换将主机的并行数据转换成串行位流数据编码/解码转换为适合网络介质传输的信号形式数据发送/接收
中继器（集线器）的概念结构
网桥（交换机）的概念结构
路由器的概念结构
网关的概念结构
8.1 调制解调器Modem
集成了调制和解调功能的设备工作在体系结构的物理层一般是指用于电话网络的模拟调制解调器目前的调制解调器在自适应、数据压缩和网络编码调制技术等方面已非常成熟，每个话路的数据传输速率可高达56kb/s，已基本接近电话线路的最大理论速率。
透明网桥和源选径网桥的比较
用网桥进行网络互联的优缺点
优点：可实现不同类型的LAN互联；能够隔离错误帧，不会使错误扩散；限制了冲突域的范围；隔离故障。缺点：无法控制广播；只能用存储转发方式，速度比较慢；无流量控制，负载重时会出现丢帧现象。

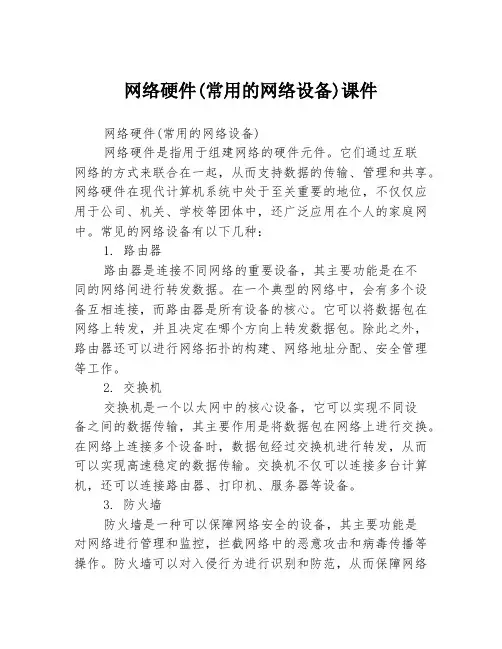

网络硬件(常用的网络设备)课件
网络硬件(常用的网络设备)课件网络硬件(常用的网络设备)网络硬件是指用于组建网络的硬件元件。
它们通过互联网络的方式来联合在一起，从而支持数据的传输、管理和共享。
网络硬件在现代计算机系统中处于至关重要的地位，不仅仅应用于公司、机关、学校等团体中，还广泛应用在个人的家庭网中。
常见的网络设备有以下几种：1. 路由器路由器是连接不同网络的重要设备，其主要功能是在不同的网络间进行转发数据。
在一个典型的网络中，会有多个设备互相连接，而路由器是所有设备的核心。
它可以将数据包在网络上转发，并且决定在哪个方向上转发数据包。
除此之外，路由器还可以进行网络拓扑的构建、网络地址分配、安全管理等工作。
2. 交换机交换机是一个以太网中的核心设备，它可以实现不同设备之间的数据传输，其主要作用是将数据包在网络上进行交换。
在网络上连接多个设备时，数据包经过交换机进行转发，从而可以实现高速稳定的数据传输。
交换机不仅可以连接多台计算机，还可以连接路由器、打印机、服务器等设备。
3. 防火墙防火墙是一种可以保障网络安全的设备，其主要功能是对网络进行管理和监控，拦截网络中的恶意攻击和病毒传播等操作。
防火墙可以对入侵行为进行识别和防范，从而保障网络的稳定与安全。
4. 接入点接入点（Access Point）是一种可以接收无线网络信号的设备，可以实现无线网络的连接。
在有些情况下，无线网络的覆盖范围不够广，这时候就需要使用接入点来扩大网络的覆盖范围。
接入点不仅可以增强网络的覆盖范围，还可以提高无线网络的传输速率。
5. 网络存储设备网络存储设备（Network Attached Storage，NAS）是一种可以连接到网络上的存储设备。
它可以使您的数据保存在一个中心数据库里，可以方便地进行共享和管理。
网络存储设备对于需要大量存储空间的企业、机构和个人家庭都是非常有用的。
总结网络是我们现代社会不可忽视的一部分，而网络硬件设备是组建网络的基础。
通过本次介绍，我们了解了网络中的常用设备，包括路由器、交换机、防火墙、接入点以及网络存储设备。
计算机网络设备教案
计算机网络设备教案一、教学目标1、让学生了解计算机网络设备的基本概念和分类。
2、使学生掌握常见计算机网络设备的工作原理和功能。
3、培养学生能够根据实际需求选择合适的网络设备，并进行简单的网络搭建和配置。
二、教学重难点1、重点常见网络设备（如路由器、交换机、网卡等）的工作原理和功能。
网络设备的选型和配置要点。
2、难点理解路由器和交换机的工作原理及在网络中的作用差异。
掌握网络设备的配置方法和参数设置。
三、教学方法1、讲授法：讲解计算机网络设备的基本概念、原理和功能。
2、演示法：通过实际演示网络设备的操作和配置过程，让学生直观地了解其工作方式。
3、实践法：安排学生进行小组实验，亲自动手搭建简单的网络并配置设备。
四、教学过程1、课程导入（约 10 分钟）通过提问引导学生思考网络连接的实现方式，如“当我们在家中通过 WiFi 上网时，数据是如何传输的？”，从而引出计算机网络设备的主题。
2、知识讲解（约 30 分钟）介绍计算机网络设备的分类，包括网络接口卡（网卡）、集线器、交换机、路由器、防火墙等。
详细讲解网卡的作用，它是计算机与网络之间的接口，负责将计算机中的数据转换为网络信号发送出去，并接收来自网络的信号。
解释集线器的工作原理，它是一种简单的网络连接设备，将多个设备连接在一起，但所有端口共享带宽，容易产生冲突。
重点阐述交换机的工作方式，它根据 MAC 地址转发数据，每个端口都有独立的带宽，提高了网络传输效率。
讲解路由器的功能，它能够连接不同的网络，根据 IP 地址进行数据转发，并实现网络地址转换（NAT）等功能。
简要介绍防火墙的作用，它用于保护网络安全，防止非法访问和攻击。
3、演示操作（约 20 分钟）展示常见网络设备的实物，介绍其外观和接口。
现场连接简单的网络，通过配置交换机和路由器，让学生观察网络的连通性变化。
4、小组实验（约 40 分钟）学生分组进行实验，搭建一个包含计算机、交换机和路由器的简单网络，并进行基本的配置，如设置 IP 地址、子网掩码等。
网络设备 教案
网络设备教案教案标题：网络设备教案目标：1. 了解网络设备的基本概念和功能。
2. 掌握常见的网络设备类型及其特点。
3. 能够正确使用和配置网络设备。
教学重点：1. 网络设备的分类和功能。
2. 常见网络设备的特点和用途。
3. 网络设备的正确使用和配置。
教学难点：1. 网络设备的配置和故障排除。
2. 网络设备的选购和升级。
教学准备：1. 计算机和网络设备。
2. 多媒体投影设备。
3. 相关教学资料和案例。
教学过程：一、导入（5分钟）1. 利用多媒体投影设备展示一张网络设备的图片，并提问学生是否了解这是什么设备。
2. 引导学生思考网络设备的作用和重要性。
二、知识讲解（15分钟）1. 讲解网络设备的基本概念和功能，如路由器、交换机、防火墙等。
2. 分类介绍常见的网络设备，包括局域网设备和广域网设备。
3. 详细解释每种设备的特点和用途。
三、案例分析（20分钟）1. 提供一些实际案例，让学生分析并确定需要使用的网络设备类型。
2. 让学生讨论如何正确配置网络设备，以满足特定需求。
四、操作实践（30分钟）1. 学生分组进行网络设备的配置实践，包括连接设备、设置IP地址等。
2. 引导学生观察网络设备的状态指示灯，判断是否配置成功。
五、故障排除（15分钟）1. 提供一些常见的网络故障场景，让学生分析原因并进行排除。
2. 教授一些常用的故障排除方法和工具。
六、总结与拓展（10分钟）1. 总结网络设备的基本概念和功能。
2. 引导学生思考网络设备的未来发展趋势。
教学延伸：1. 组织学生参观当地的网络设备运维中心或企业，了解真实的网络设备应用场景。
2. 鼓励学生自主学习和研究网络设备的最新技术和发展动态。
教学评估：1. 学生实际操作网络设备的配置情况和效果。
2. 学生对网络设备分类和功能的理解程度。
3. 学生对网络设备故障排除方法的掌握情况。
教学反思：通过本节课的教学，学生对网络设备的基本概念和功能有了更深入的了解，能够正确使用和配置网络设备。
网络设备_教学设计方案
一、教学目标1. 知识目标：（1）掌握网络设备的基本概念、分类和功能。
（2）了解网络设备的硬件组成和工作原理。
（3）熟悉常用网络设备的配置方法。
2. 能力目标：（1）能够识别不同类型的网络设备。
（2）具备网络设备的安装、配置和故障排除能力。
（3）能够根据实际需求选择合适的网络设备。
3. 情感目标：（1）培养学生对网络设备的兴趣和热情。
（2）提高学生的团队合作意识和沟通能力。
（3）培养学生的创新思维和解决问题的能力。
二、教学内容1. 网络设备的基本概念、分类和功能。
2. 网络设备的硬件组成和工作原理。
3. 常用网络设备的配置方法。
4. 网络设备的安装、配置和故障排除。
三、教学策略1. 理论与实践相结合：通过讲解网络设备的基本概念、分类和功能，使学生掌握网络设备的基本知识。
同时，结合实际操作，让学生熟悉网络设备的硬件组成和工作原理。
2. 案例分析法：选取典型的网络设备案例，分析其配置方法和故障排除技巧，提高学生的实际操作能力。
3. 小组合作学习：将学生分成若干小组，共同完成网络设备的配置和故障排除任务，培养学生的团队合作意识和沟通能力。
4. 创新实践：鼓励学生根据实际需求，设计并实现一个简单的网络设备应用，培养学生的创新思维和解决问题的能力。
四、教学步骤1. 导入新课：通过提问、讨论等方式，激发学生对网络设备的兴趣，引出本节课的主题。
2. 理论讲解：讲解网络设备的基本概念、分类和功能，使学生掌握网络设备的基本知识。
3. 案例分析：选取典型的网络设备案例，分析其配置方法和故障排除技巧，提高学生的实际操作能力。
4. 实践操作：将学生分成若干小组，共同完成网络设备的配置和故障排除任务。
5. 总结与反思：对本次课程进行总结，引导学生思考如何将所学知识应用到实际工作中。
6. 课后作业：布置相关作业，巩固所学知识，培养学生的自主学习能力。
五、教学评价1. 课堂表现：观察学生在课堂上的参与度、发言积极性等，评价学生的课堂表现。
