电子实训课件
电路原理
3）当声音传感器MK1检测到声音时，MK1两
端电压会发生变化，通过电容C2传到三极管 Q2，令三极管Q2截止，三极管Q3的基极电 压升高，三极管Q3导通，电容C1两端形成电 压差而开始充电，同时三极管Q1也导通， POUT1通过三极管Q1和电阻R9分压而升高 电压。当POUT1比POUT2大时，根据电压比 较器LM393的工作原理，POUT3输出低电平， 发光二极管LED1发光。
电子产品制作实训内容
1、元器件的认识和识别； 2、焊接方法、技巧的学习及焊接训练； 3、电子产品装配的相关知识的学习； 4、了解实训产品的工作原理； 5、装配和调试一个合格的电子产品； 6、完成实训报告。
电子产品手工制作流程图
明确电子产品手工制作任务 电路的工作原理与分析
元器件的选择与检测技能
绘制电子产品原理图
一边用烙铁加热元器件的焊点， 一边用镊子或尖咀钳夹住其引脚， 轻轻地拔出来。
2014-6-25
25
元器件焊接焊点举例
1.正确焊点，焊点就象光滑小山丘； 2.不正确焊点，焊锡多，中间空，虚焊； 3.烙铁不正确焊点，元件线未出头 4.不正确焊点，半焊，振动易脱焊； 5.不正确焊点，撤离时带出一个小尖峰； 6.正确焊点，桃形焊点，烙铁从元件引脚方向离； 7.不正确焊点，象油滴焊点，与焊盘未焊接。
电路原理
1）电路板使用电阻R14和发光二极管LED2构成电
源指示灯； 2）当光照足够强时，光敏电阻R0的电阻值很小； 根据电阻R6和R0的分压，三极管Q4截止，三极管 Q3的基极通过电阻R13接地，三极管Q3截止，同时 三极管Q1也截止，POUT1通过电阻R9接地而电压 为零，POUT2通过电阻R8和R12分压。显然， POUT1比POUT2小，根据电压比较器LM393的工 作原理，POUT3输出高电平，发光二极管LED1熄 灭。
光照探测器原理图
电路原理
光照探测器能够根据光照的强弱作出识别动
作，常用于楼梯灯等开关，其电路如下图所 示。当光照变弱时，发光二极管LED1发光， 否则熄灭。调节电阻R8和R12的比例，或者 调节电阻R7的大小，可调节发光二极管 LED1的发光时间。当增大R8与R12之间的比 例或者增大R7的电阻值时，发光二极管 LED1的发光时间变长，否则变短。
设计元器件的布局
制作印制电路板
手工焊接方法与工艺
焊接和调试基板
测试电子产品的功能与性能
安装与焊接工艺
电子产品的安装与焊接是必备的基 本技能。下面介绍电烙铁、印刷电路板 和焊接工艺。
电阻
电阻值大小的识别 电阻的阻值标注有两 种方法，一是直接在电阻 上标出数据；二是用色环 表示阻值。色环表示阻值 可在任意角度识别其阻值 大小，不受电阻体积限制， 使用方便，被广泛运用。
2、电烙铁以及焊锡丝的握法
烙铁一般应距鼻子的30--40cm，防止操作时吸入有害气 体。
反握法动作稳定，长时 间操作不宜疲劳，适于 大功率烙铁的操作
正握法适于中等功率烙 铁或带弯头电烙铁的操 作
在操作台上焊印制板等 焊件时多采用握笔法。
焊锡丝一般有两种拿法，要注意焊丝中有一定比例的铅金属。
连续焊接时
1.5mm 标记位置 45 45
圆棒
2014-6-25
16
三、焊接工艺 1． 焊接要求 焊接技术是电子装配首先要掌握的一项 基本功，它不但要有熟练的焊接技能，同时 也是保证电路工作可靠的重要环节。一个焊 点达不到要求，就要影响整机的质量。因此， 在焊接时，不仅必须要做到焊接牢固，焊点 表面还要光滑、清洁，无毛刺，要求高一点 还要美观整齐、大小均匀。避免虚焊、冷焊 （由于烙铁温度不够，焊点表面看起来象豆 渣一样）、漏焊、错焊。
2014-6-25
20
（3）熔化焊料 当焊件加热到能熔化焊料的温度后将 焊丝置于焊点上，焊料开始熔化并润湿焊 点。
2014-6-25
21
（4）移开焊锡 当熔化一定量的焊锡后将焊锡丝移开。
2014-6-25
22
（5） 移开烙铁 当焊锡完全润湿焊点后移开烙铁，注意 移开烙铁的方向应该是大致45度的方向。 注意在焊锡凝固之前不要使焊件移动或 振动，特别是用镊子夹住焊件时一定要等焊 锡凝固再移去镊子。否则会造成所谓“冷 焊”。
电路原理
当光照变强时，三极管Q4截止，三极管Q3截止。
电容C1两端保持电压差，而令三极管Q1继续导通。 电阻R7消耗电能，令C1开始放电，其两端电压也 在降低。当电容C1两端电压太小时，三极管Q1截 止，POUT1通过电阻R9接地而电压为零。显然， POUT1比POUT2小，根据电压比较器LM393的工 作原理，POUT3输出高电平，发光二极管LED1熄 灭。 根据上述内容，光照探测器电路利用电容C1和电阻 R7的充放电原理（这也称RC延时电路），产生延 时效果。发光二极管LED1只发光一段时间就自行熄 灭。
电路原理
1）电路板使用电阻R14和发光二极管LED2
构成电源指示灯； 2）当声音传感器MK1没有检测到声音时，三 极管Q2导通，三极管Q3的基极接地，三极管 Q3截止，同时三极管Q1也截止，POUT1通 过电阻R9接地而电压为零，POUT2通过电阻 R8和R12分压。显然，POUT1比POUT2小， 根据电压比较器LM393的工作原理，POUT3 输出高电平，发光二极管LED1熄灭。
2014-6-25
断续焊接时
15
3、焊前准备还包括对元器件管脚进行整形以及插装
（1）所有元器件引线均不得从根部弯曲。一般应留 1.5mm以上。弯曲可使用尖咀钳和镊子，也可借助圆棒。 （2）弯曲一般不要成死角， 圆弧半径应大于引线直径的1—2倍。 元件 （3）要尽量将有字符的元器件面 置于容易观察的位置。Biblioteka 草图绘制过程印制导线形状
声音探测器原理图
电路原理
声音探测器能够根据音量的大小作出识别动
作，常用于楼梯灯等开关，其电路如下图所 示。当音量足够响亮时，发光二极管LED1发 光，否则熄灭。调节电阻R8和R12的比例， 或者调节电阻R7的大小，可调节发光二极管 LED1的发光时间。当增大R8与R12之间的比 例或者增大R7的电阻值时，发光二极管 LED1的发光时间变长，否则变短。
电路原理
3）当光照变弱时，光敏电阻R0的电阻值变
大，根据电阻R6和R0的分压，三极管Q4导 通，电阻R13两端电压升高，三极管Q3的基 极电压升高，三极管Q3导通，电容C1两端形 成电压差而开始充电，同时三极管Q1也导通， POUT1通过三极管Q1和电阻R9分压而升高 电压。当POUT1比POUT2大时，根据电压比 较器LM393的工作原理，POUT3输出低电平， 发光二极管LED1发光。
电路原理
当声音消失时，三极管Q2导通，三极管Q3截止。
电容C1两端保持电压差，而令三极管Q1继续导通。 电阻R7消耗电能，令C1开始放电，其两端电压也 在降低。当电容C1两端电压太小时，三极管Q1截 止，POUT1通过电阻R9接地而电压为零。显然， POUT1比POUT2小，根据电压比较器LM393的工 作原理，POUT3输出高电平，发光二极管LED1熄 灭。 根据上述内容，声音探测器电路利用电容C1和电阻 R7的充放电原理（这也称RC延时电路），产生延 时效果。发光二极管LED1只发光一段时间就自行熄 灭。
2014-6-25 17
2014-6-25
18
3、焊接步骤 （1）准备施焊 准备好焊锡丝和烙铁。此时特别要强 调的是烙铁头部要保持干净，才可以沾上 焊锡（俗称吃锡）。
2014-6-25
19
（2）加热焊件 将烙铁接触焊接点，注意首先要保持 烙铁加热焊件部分，例如印制板上引线和 焊盘都使之受热，其次要注意让烙铁头的 扁平部分（较大部分）接触热容量较大的 焊件，烙铁头的侧面和边缘部分接触热量 较小的焊接，以保持焊件均匀受热。
焊接要领
4．元器件取下 当元器件焊接不当时，可用电烙铁加热要取下元器件的 引脚焊锡，使焊锡熔化，同时用镊子夹持取下元器件。 5．焊盘孔去锡 元器件取下后，焊锡还留在焊盘孔上，无法再焊接，需 要焊盘孔去锡，去锡可用专用吸锡或吹锡工具去锡，也可用 通针去锡，方法是用电烙铁加热使焊锡熔化，同时用通针疏 通焊盘孔即可。 6．引脚剪去 元器件焊接好后，元器件引脚不高出电路板面1mm，应 将多余部分的引脚用斜口钳或其它剪切工具剪去，使印刷电 路板整洁美观。
红 2
橙 3 黄 4 绿 5 蓝 6 紫 7 灰 8
2
3 4 5 6 7 8
2
3 4 5 6 7 8
102
103 104 105 106 107 108
G±2%
D±0.5% C±0.25% B±0.1%
白 9
黑 0 金
9
0
9
0
109
100 10-1 J±5%
银
10-2
K±10%
电烙铁
电烙铁是 手工施焊的主 要工具，选择 合适的电烙铁 并正确使用是 保证焊接质量 的基础，电烙 铁按加热方式 可分为外热式 和内热式两大 类。本课程选 用30瓦外热式 电烙铁。
焊接材料
焊锡丝：焊锡是由 60%的锡和40%的铅 混合而成，焊锡丝内 孔装有辅助焊剂。 松香：助焊剂。
焊接材料
助焊剂 助焊剂就是用于清除氧化膜的一种专用材料。 在进行焊接时，未能使被焊物与焊料焊接牢靠，就必须要求 金属表面无氧化物和杂质，只有这样才能保证焊锡与被焊物 的金属表面因固体结晶组织之间发生合金反应，即原子钻台 的相互扩散。因此，在焊接开始之前，必须采取各种有效措 施将氧化物和杂质除去，使焊锡和金属表面顺利融合。 助焊剂有三大作用： （1）除氧化膜。 （2）防止氧化。 （3）减小表面张力，增加焊锡的流动性，有助于焊锡润湿焊件， 使焊锡迅速流到焊接部位，缩短焊接时间，提高焊接质量。
首次使用电烙铁
合集下载
电子技能实训PPT课件
6.8Ω I
标称阻值为6.8Ω，允许偏差为±5%
220KΩ
标称阻值为220KΩ，允许偏差为±20% （省略标注默认±20%）
18
1．电阻器的标注方法及识读
2）文字符号法 （1）标注方法
电阻器的识读与测量
文字符号法是用数字和文字符号或两者有规律的组合， 在电阻器上标注出标称阻值、允许偏差等主要参数的方法。
（3）金属氧化膜电阻
7
看一看 电阻器的外形
1．固定电阻器 线绕电阻器
（a）被漆线绕电阻器
（b）铝壳线绕电阻器
（c）被釉线绕电阻器
8
看一看 电阻器的外形
1．固定电阻器 线绕电阻器
（d）精密线绕电阻
（e）熔断线绕电阻器
（f）线绕水泥电阻器
9
看一看 电阻器的外形
2．特殊电阻器
1）敏感电阻器
to
（1）热敏电阻器的外形及图形符号
（2）识读练习
R67J
标称阻值为0.67Ω，允许偏差为±5%
2R2J
标称阻值为2.2Ω，允许偏差为±5%
4K7K
标称阻值为4.7KΩ，允许偏差为±10%
6M8M
标称阻值为6.8MΩ，允许偏差为±10%
8G2 3T3
标称阻值为8.2GΩ，允许偏差为±20% 标称阻值为3.3TΩ，允许偏差为±20%
19
13
3．电位器
看一看 电阻器的外形
1）线绕电位器
2）合成碳膜电位器
14
3．电位器
看一看 电阻器的外形
3）有机实芯电位器
（a）单联电位器双联电位器
4） 单联、双联电位器
15
3．电位器
看一看 电阻器的外形

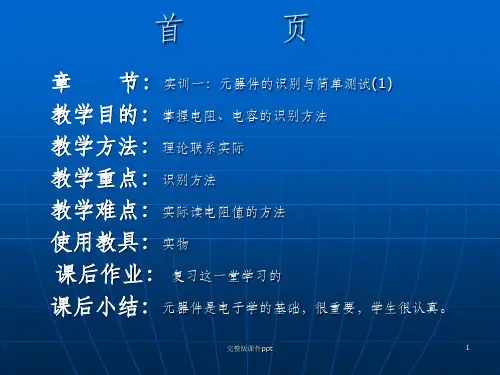

《电子实训教案》PPT课件
1.0
E24 允许偏差 ±5%
3.3 3.6
E12 允许偏差 ±10%
3.3
1.2 1.3
1.2
3.9 4.3
3.9
1.5 1.6
1.5
1.5
4.7 5.1
4.7
1.8 2.0
1.8
5.6 6.2
5.6
2.2 2.4
2.2
2.7 3.0
2.7
2.2
6.8 7.5
6.8
完整版课件ppt8.2 9.1
8.2
（1）.合金类 （a）精密线绕电阻器（型号RX）。在测量仪表或其它要求精高的
放大电路中，可采用精密线绕电阻器，这种电阻器一般精度±0.01%， 最高可达0.005%或更高，温度系数小于，长期工作稳定性高，阻值范 围可在0.01Ω~10MΩ之间。但本类电阻器由于工艺为线绕，因而分布 参数大，不适宜在高频电路中使用。 （b）功率型线绕电阻器（型号RX）。这种电阻器额定功率在2W以上， 阻值范围为0.15Ω到数百kΩ，精度等级±5%~±20%，最大功率可 达200W。本类电阻器防潮、防线圈松动，通常在绕制后，将其外层用 玻璃釉（也称珐琅）加以保护。功率电阻器又分固定式和可调式两种， 可调式即从电阻体引出一滑动头，可对阻值进行调整，便于整机调试中 使用。 （c）精密合金箔电阻器。在玻璃基片上，粘结一块合金箔，用光刻法 蚀出一定图形，并在刻好的图形上涂一层环氧树脂保护层，引线及封装 后即制成合金箔电阻。
完整版课件ppt
25
允许偏差 （%）
5%
阻 值（Ω ）
1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、 2.4、2.7、3.0、3.3、3.6、3.9、4.3、5.1、5.6、 6.2、6.8、7.5、8.2、9.1
E24 允许偏差 ±5%
3.3 3.6
E12 允许偏差 ±10%
3.3
1.2 1.3
1.2
3.9 4.3
3.9
1.5 1.6
1.5
1.5
4.7 5.1
4.7
1.8 2.0
1.8
5.6 6.2
5.6
2.2 2.4
2.2
2.7 3.0
2.7
2.2
6.8 7.5
6.8
完整版课件ppt8.2 9.1
8.2
（1）.合金类 （a）精密线绕电阻器（型号RX）。在测量仪表或其它要求精高的
放大电路中，可采用精密线绕电阻器，这种电阻器一般精度±0.01%， 最高可达0.005%或更高，温度系数小于，长期工作稳定性高，阻值范 围可在0.01Ω~10MΩ之间。但本类电阻器由于工艺为线绕，因而分布 参数大，不适宜在高频电路中使用。 （b）功率型线绕电阻器（型号RX）。这种电阻器额定功率在2W以上， 阻值范围为0.15Ω到数百kΩ，精度等级±5%~±20%，最大功率可 达200W。本类电阻器防潮、防线圈松动，通常在绕制后，将其外层用 玻璃釉（也称珐琅）加以保护。功率电阻器又分固定式和可调式两种， 可调式即从电阻体引出一滑动头，可对阻值进行调整，便于整机调试中 使用。 （c）精密合金箔电阻器。在玻璃基片上，粘结一块合金箔，用光刻法 蚀出一定图形，并在刻好的图形上涂一层环氧树脂保护层，引线及封装 后即制成合金箔电阻。
完整版课件ppt
25
允许偏差 （%）
5%
阻 值（Ω ）
1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、 2.4、2.7、3.0、3.3、3.6、3.9、4.3、5.1、5.6、 6.2、6.8、7.5、8.2、9.1
《电子技术实训》课件
通过实验操作，掌握模拟电 路的分析方法和设计技巧。
04
05
学习如何使用电子测量仪器 对模拟电路进行测试和调试
。
数字电路实验
总结词：通过实验掌握数 字电路的基本原理和应用 。
介绍数字电路的基本概念 、组成和功能。
详细描述
通过实验操作，掌握数字 电路的分析方法和设计技 巧。
集成电路实验
总结词：通过实验掌握集成 电路的基本原理和应用。
02
实训注重实践操作，通过动手实践，提高学生的实践操作能力
和解决问题的能力。
培养创新思维和团队协作精神
03
在实训过程中，学生需要独立思考、团队协作，从而培养创新
思维和团队协作精神。
实训内容与安排
电子元件识别与检测
学习电子元件的分类、识别、 检测方法，掌握常用电子元件
的基本特性。
基本电路搭建与调试
学习电路原理图阅读、电路搭 建、电路调试等基本技能，掌 握常见电路的分析方法。
THANKS
电子技术发展前景
01
02
03
智能化趋势
随着人工智能和物联网技 术的快速发展，电子技术 将更加智能化，智能化产 品将成为未来的主流。
绿色环保趋势
随着环保意识的提高，电 子技术将更加注重节能减 排和绿色环保，推动可持 续发展。
跨界融合趋势
电子技术将与各领域进行 跨界融合，拓展应用领域 ，催生更多新业态和新模 式。
无线通信电路
总结词
无线通信电路是一种利用无线电波传输信息的通信方式，具有传输距离远、传输速度快等特点。
详细描述
无线通信电路主要由发射器和接收器两部分组成。发射器将信息转换为电信号，并通过天线将电信号 发射出去；接收器则通过天线接收电信号，并将其还原为原始信息。无线通信电路广泛应用于手机、 无线局域网、卫星通信等领域。
电路与电子技术实训PPT课件
5． 思考与讨论 (1) 如要利用电流表来测量电阻的阻值，则电路应如 何连接? (2) 要将电压表、电流表、欧姆表组合成一个三用表， 应考虑哪些问题?
电路实训
实训2 荧光灯实验
1. (1) 通过荧光灯实验加深对一般正弦交流电路的认 识； (2) 学习使用功率表； (3) 了解提高功率因数的意义和方法。 2. 1） 荧光灯电路主要由荧光灯管、镇流器和起辉器三 部分构成，如实训图2.1所示。
电路实训
电路实训
U ～220 V
N
L 镇流 器
荧
起辉 器
光
灯
管
实训图 2.1 荧光灯电路示意图
电路实训
2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。
电路实训
I
ID
L
U*
～220 V
S
调压 器
～220 V
IC
镇流 器 I*
W
荧
C V
v
光
灯
S1
管
实训图 2.3 用功率表测量荧光灯管功率的电路图
电路实训
(2) 断开S1，用功率表测量荧光灯管功率PD，计算功 率因数cosφ。闭合S1，并入5 μF电容，重测PD ，并计算 cosφ。
电路实训
实训2 荧光灯实验
1. (1) 通过荧光灯实验加深对一般正弦交流电路的认 识； (2) 学习使用功率表； (3) 了解提高功率因数的意义和方法。 2. 1） 荧光灯电路主要由荧光灯管、镇流器和起辉器三 部分构成，如实训图2.1所示。
电路实训
电路实训
U ～220 V
N
L 镇流 器
荧
起辉 器
光
灯
管
实训图 2.1 荧光灯电路示意图
电路实训
2） 电源刚接通时，灯管尚未导通，起辉器的两极因承受全 部电压而产生辉光放电，起辉器的U型电极触片受热弯曲与 固定触片接触，电流流过镇流器、灯管两端灯丝及起辉器构 成回路。同时，起辉器的两极接触后，辉光放电结束，双金 属片变冷，起辉器两极重新断开，使在两极断开瞬间镇流器 产生的较高感应电动势与电源电压一起(共约400~600 V)加在 灯管两极之间，使灯管中气体电离而放电，产生紫外线，激 发管壁上的荧光粉。灯管点燃后，由于镇流器的限流作用， 使得灯管两端的电压较低(约为90 V)，而起辉器与荧光灯并 联，较低的电压不能使起辉器再次起动。此时，起辉器处于 断开状态，即使将其拿掉也并不影响灯管正常工作。
电路实训
I
ID
L
U*
～220 V
S
调压 器
～220 V
IC
镇流 器 I*
W
荧
C V
v
光
灯
S1
管
实训图 2.3 用功率表测量荧光灯管功率的电路图
电路实训
(2) 断开S1，用功率表测量荧光灯管功率PD，计算功 率因数cosφ。闭合S1，并入5 μF电容，重测PD ，并计算 cosφ。
最新电子制作实训课件(元器件)资料教学文稿精品课件
固定式标称(biāo chēnɡ)容量系列E24、E12、E6
标称 值
E24
E12
E6
最大误 差
±5%
±10%
±20%
偏差 等级
Ⅰ
Ⅱ
Ⅲ
标称值
1.0,1.1,1.2,1.3,1.5,1.6,1.8,2.0,2.2,2.4,2 .7,3.0,3.3,3.9,4.3,4.7,5.1,5.6,6.2,6.8,7. 5,8.2,9.1 1.0,1.2,1.5,1.8,2.2,2.7,3.3,3.9,4.7,5.6,6 .8,8.2 1.0,1.5,2.2,3.3,4.7,6.8
第十四页，共59页。
名称 符号
1/2W 电阻 (diànzǔ)
图形
R?
读数： 22×101±5%
第十五页，共59页。
名称 号
图形
1W 电阻
符
R?
读数：10×102±5%
第十六页，共59页。
名称(míngchēng) 符号
属片之间夹了一层电介质而构成。所以它具有存储电荷的 能力，即有充放电的能力。 电容(diànróng)在电子线路中也是广泛应用的器件之一。 我们多采用它来通交流、隔直流,通高频、阻低频,滤波， 与电感组成振荡回路（交流耦合，交流旁路等）等作用。 1.电容(diànróng)的分类 按结构可分为:固定电容(diànróng)器、 可调电容(diànróng)器、半可调电容(diànróng)器。
三者的关系为：1 F = 10-6 F = 10-12 pF
F）、
第二十三页，共59页。
常用(chánɡ yònɡ)电子元件的分类

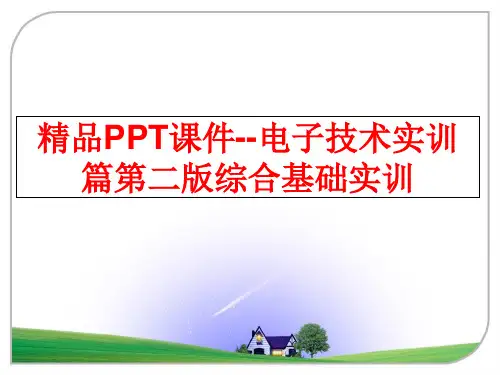

最新精品PPT课件--电子技术实训篇第二版综合基础实训
四 实训内容
1．反相放大器的安装与测试 2．同相放大器的安装与测试 3．电压跟随器 4．加法器
电子技术
上一页 下一页 目录
实训3 宽带放大电路的 设计制作与调试
一 实训目的
电子技术
1．掌握宽带放大器的设计、组装与调试方法 2．熟悉集成电路的使用方法。
二 实训设备 设计一个宽频带放大器，要求带宽大于30MHz，可扩展； 带宽增益积大于300MHz，可扩展； 输出阻抗为600Ω，输出电压≥1V。
试； 4. 测试电路时，必须要保证焊接正确，才能打开电源，以防元器件烧
坏； 5. 调节电位器R5，测量输出电压的变化范围是否在6V—9V之间，若
不是，分析其原因，找出故障，排除之。
上一页 下一页 目录
电子技术
3. 调试过程及问题分析： 1. 用示波器和万用表调试电路板，通过改变可变电阻的阻值，使输
态的影响。 3. 掌握放大器电压放大倍数、输入电阻、输出电阻和最大不失真输出
电压的测试方法 4. 了解共射极放大电路的特性。
二 实训仪器
1. 模拟电路实验箱
1台
2. 单级、多级放大电路实验板 1块
3. 函数发生器
1台
4. 示波器
1台
5. 万用表
1台
上一页 下一页 目录
+
R1
5k1
ui -
Rb1 3K
电子技术 上一页 下一页 目录
四 实训所用工具及原器件
电子技术
电压表、电烙铁、线路板、可调电阻、W7805、电容、导线等
五 实训步骤
1．将电烙铁打开，查找电器元件准备电路板，并用砂纸打磨光滑。 2．并根据电器元件设计元器件的安排，理清思路将电器元件插入电路 板。然后将元器件依次焊上去（注意正负极不要接反，争取一步到位）。 3．连接线路有的地方可以用线连接有的地方可以直接用原来的接头连 接（注意不要将正负极连接在一起）。 4．检查线路首先用眼检查准确后在用电流表检查，确保准确后再通电。 5．通电后验证各个输出端是否正常，都正常后调节滑动变阻器记录数 据制作表格。
电工电子基础技能实训 ppt课件
3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件
下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、
25、40、50、75、100、150、250、500
非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50
PPT课件
返回
13
2.电容器
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦
合， 旁路，滤波，调谐回路， 能量转换，控制电路等方面。用C表示 电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF） ,1F=10^6uF=10^12pF
PPБайду номын сангаас课件
14
一、电容器的型号命名方法
国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容 器）。依次分别代表名称、材料、分类和序号。 第一部分：名称，用字母表示，电容器用C。 第二部分：材料，用字母表示。 第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。 用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频 陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉 、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜 、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介
线机来绕制，折点越多，分布电容越小
3、铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感
量和提高线圈的品质因素。
4、铜芯线圈
铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，
电子线路实训PPT课件
越大，其支路电流越小，阻值越小，其支路电流越大。
电阻串联电路和电阻并联电路
图2-5
图2-6
伏安法测电阻 伏安法测量电阻是用电流表和 电压表分别测出被测电阻中流过的电流和电 阻两端电压，然后用欧姆定律R=U/I计算出被 测电阻的阻值。
–电压表外接法：适合于测量阻值较大的电阻 ，如 图2-7所示 。
– 特殊电阻的检测
压敏电阻的检测：用万用表的R×1kΩ档测量压敏电阻两引脚之 间的正、反向绝缘电阻，应均为无穷大。
光敏电阻的检测： 1、用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指
针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能 越好。
2、将一光源对准光敏电阻的透光窗口，此时万用表的指针应
–电压表内接法：适合于测量阻值较小的电阻 ，如 图2-8所示 。
图2-7
图2-8
实训内容及步骤
电阻串连
–按图2-5所示电路在实训电路板上搭接电路。 –测出回路中流过的电流I和各电阻上的电压U1、U2、
U3及总电压U ，验证U＝U1＋U2＋U3
（电容）相应量程上，就可测出电容值。
晶体管测量：
– 将量程功能开关转到hFE位置，被测晶体管PNP型或NPN型的 发射极、基极和集电极的脚插放到相应的E、B、C插座中， 即得hFE参数。
二极管和通断测量：
– 1、将红色测试笔插入“V/”插口中，黑色测试笔插入 “COM”插口中。
– 2、将量程功能开关转到
位置上，红笔接在二极管正
极上，黑笔接在二极管负极上，显示器即显示出二极管的正
向导通压降。如测试笔反接，显示器显示 “1” ，则表示
超过量程，否则表明此二极管反向漏电大。用来测量通断状
态时，如被测量点间的电阻低于30时，蜂鸣器会发出声音
电阻串联电路和电阻并联电路
图2-5
图2-6
伏安法测电阻 伏安法测量电阻是用电流表和 电压表分别测出被测电阻中流过的电流和电 阻两端电压，然后用欧姆定律R=U/I计算出被 测电阻的阻值。
–电压表外接法：适合于测量阻值较大的电阻 ，如 图2-7所示 。
– 特殊电阻的检测
压敏电阻的检测：用万用表的R×1kΩ档测量压敏电阻两引脚之 间的正、反向绝缘电阻，应均为无穷大。
光敏电阻的检测： 1、用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指
针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能 越好。
2、将一光源对准光敏电阻的透光窗口，此时万用表的指针应
–电压表内接法：适合于测量阻值较小的电阻 ，如 图2-8所示 。
图2-7
图2-8
实训内容及步骤
电阻串连
–按图2-5所示电路在实训电路板上搭接电路。 –测出回路中流过的电流I和各电阻上的电压U1、U2、
U3及总电压U ，验证U＝U1＋U2＋U3
（电容）相应量程上，就可测出电容值。
晶体管测量：
– 将量程功能开关转到hFE位置，被测晶体管PNP型或NPN型的 发射极、基极和集电极的脚插放到相应的E、B、C插座中， 即得hFE参数。
二极管和通断测量：
– 1、将红色测试笔插入“V/”插口中，黑色测试笔插入 “COM”插口中。
– 2、将量程功能开关转到
位置上，红笔接在二极管正
极上，黑笔接在二极管负极上，显示器即显示出二极管的正
向导通压降。如测试笔反接，显示器显示 “1” ，则表示
超过量程，否则表明此二极管反向漏电大。用来测量通断状
态时，如被测量点间的电阻低于30时，蜂鸣器会发出声音
《电子技术基础技能实训教程》课件
E12、E24比较常用,如表1-6所示。
第1章 电阻元件的识别、检测与应用
第1章 电阻元件的识别、检测与应用
2.额定功率P
额定功率P 是指在一定条件下,电阻器能长期连续负荷
而不改变性能的允许功率。额定功率的大小也称为瓦(W)数
的大小,如1/8 W、1/4 W、1/2 W、1-W、2 W、3 W、5 W、
第1章 电阻元件的识别、检测与应用
第1章 电阻元件的识别、检测与应用
5.实训总结与分析
(1)了解所使用的磁电系微安表头的性能和使用方法。
磁电系微安表头是根据通电线圈在磁场中受力的原理制成的
指针式指示器,指针偏转的角度与通过线圈电流的大小成正
比。
(2)熟悉电阻元件分压、分流的基本原理和运算公式。
若测量50μA 以上的直流电流,应在表头上并入分流电阻RP,如
(3)根据上述要求确定测量电路,并计算出各电阻的参数
值。
(4)检测元器件。
(5)连接和调试电路。
第1章 电阻元件的识别、检测与应用
在通电前,要先检查实训电路的连接是否正确,并用万用
表检查各器件间接触是否良好。用直流稳压电源模拟被测电
压信号(若用电压源模拟电流信号,应在电压源的输出端串入
一个相应的电阻)时,应先将输出电压的幅值调至最小。待检
作如图1.7所示。
第1章 电阻元件的识别、检测与应用
图 1.7 万用表机械调零示意图
第1章 电阻元件的识别、检测与应用
(3)选择倍率挡。测量某一电阻器的阻值时,先把转换
开关旋钮旋到电阻挡(标有符号“Ω”处),然后再依据电阻器
的阻值正确选择倍率挡。
(4)电阻挡调零。在测量电阻之前还必须进行电阻挡调
接触电阻器的两引出端。此时,可从万用表表盘上读出读数。
第1章 电阻元件的识别、检测与应用
第1章 电阻元件的识别、检测与应用
2.额定功率P
额定功率P 是指在一定条件下,电阻器能长期连续负荷
而不改变性能的允许功率。额定功率的大小也称为瓦(W)数
的大小,如1/8 W、1/4 W、1/2 W、1-W、2 W、3 W、5 W、
第1章 电阻元件的识别、检测与应用
第1章 电阻元件的识别、检测与应用
5.实训总结与分析
(1)了解所使用的磁电系微安表头的性能和使用方法。
磁电系微安表头是根据通电线圈在磁场中受力的原理制成的
指针式指示器,指针偏转的角度与通过线圈电流的大小成正
比。
(2)熟悉电阻元件分压、分流的基本原理和运算公式。
若测量50μA 以上的直流电流,应在表头上并入分流电阻RP,如
(3)根据上述要求确定测量电路,并计算出各电阻的参数
值。
(4)检测元器件。
(5)连接和调试电路。
第1章 电阻元件的识别、检测与应用
在通电前,要先检查实训电路的连接是否正确,并用万用
表检查各器件间接触是否良好。用直流稳压电源模拟被测电
压信号(若用电压源模拟电流信号,应在电压源的输出端串入
一个相应的电阻)时,应先将输出电压的幅值调至最小。待检
作如图1.7所示。
第1章 电阻元件的识别、检测与应用
图 1.7 万用表机械调零示意图
第1章 电阻元件的识别、检测与应用
(3)选择倍率挡。测量某一电阻器的阻值时,先把转换
开关旋钮旋到电阻挡(标有符号“Ω”处),然后再依据电阻器
的阻值正确选择倍率挡。
(4)电阻挡调零。在测量电阻之前还必须进行电阻挡调
接触电阻器的两引出端。此时,可从万用表表盘上读出读数。
《电子实训教案》课件
《电子实训教案》课件第一章：电子实训基础知识1.1 实训目的与要求让学生了解电子实训的基本目的和要求培养学生动手能力和实际操作技能1.2 实训安全知识介绍实训场所的安全规定讲解实训过程中可能遇到的安全问题及解决方法1.3 实训工具与设备介绍实训中所使用的工具和设备演示工具和设备的使用方法及注意事项第二章：电子元器件的认识与检测2.1 电阻的认识与检测讲解电阻的种类、符号、单位及作用演示电阻的检测方法2.2 电容的认识与检测讲解电容的种类、符号、单位及作用演示电容的检测方法2.3 电感的认识与检测讲解电感的种类、符号、单位及作用演示电感的检测方法第三章：焊接技术3.1 焊接工具与材料介绍焊接工具和材料的种类及用途演示焊接工具的使用方法及注意事项3.2 焊接方法与技巧讲解焊接的基本方法和技巧演示焊接过程及注意事项3.3 焊接质量的判断与改进介绍焊接质量的判断标准分析焊接中可能出现的问题及解决方法第四章：电子电路图的识读与分析4.1 电子电路图的基本元素讲解电子电路图的线路符号及含义分析电子电路图的组成结构4.2 电子电路图的识读方法介绍电子电路图的识读步骤及技巧演示电子电路图的识读过程4.3 电子电路图的分析方法讲解电子电路图的分析步骤及方法分析实际电子电路图的工作原理第五章：简单电子电路的安装与调试5.1 电路板的设计与制作讲解电路板的设计原则及方法演示电路板的制作过程5.2 电子电路的安装与调试讲解电子电路的安装步骤及注意事项演示电子电路的调试方法及技巧5.3 电路故障的检测与排除介绍电路故障的种类及原因分析电路故障的检测方法及排除技巧第六章：数字电路基础6.1 数字电路概述介绍数字电路的基本概念、特点和应用讲解数字电路的基本组成部分6.2 逻辑门电路讲解与门、或门、非门等基本逻辑门电路的原理和功能演示逻辑门电路的实现和应用6.3 组合逻辑电路介绍组合逻辑电路的设计方法讲解译码器、多路选择器、算术逻辑单元等组合逻辑电路的原理和应用第七章：时序逻辑电路7.1 时序逻辑电路概述介绍时序逻辑电路的基本概念和特点讲解时序逻辑电路的组成部分7.2 触发器讲解基本触发器（如RS触发器、D触发器、JK触发器等）的原理和功能演示触发器的实现和应用7.3 计数器介绍计数器的基本原理和分类讲解同步计数器、异步计数器等计数器的原理和应用第八章：模拟电路设计8.1 放大电路讲解放大电路的基本原理和分类介绍放大电路的设计方法和步骤8.2 滤波电路介绍滤波电路的基本原理和分类讲解滤波电路的设计方法和应用8.3 振荡电路讲解振荡电路的基本原理和分类介绍振荡电路的设计方法和应用第九章：电子电路仿真与实践9.1 电子电路仿真软件介绍介绍常见的电子电路仿真软件（如Multisim、Proteus等）的功能和操作方法演示电子电路仿真软件的使用过程9.2 电子电路仿真实践利用仿真软件进行电子电路的仿真实验分析实验结果，验证电路的功能和性能9.3 实际操作实践安排学生进行实际操作实践，完成预定的电子电路制作和调试任务指导学生解决实际操作过程中遇到的问题引导学生反思在电子实训过程中的不足和需要改进的地方10.2 电子实训评价对学生的电子实训成果进行评价给出评价结果和建议，以促进学生的进一步学习和提高重点和难点解析重点环节1：实训安全知识学生需要掌握实训场所的安全规定，以保证自身和他人的安全。
