边墙型喷头设计规范

边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。

但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。

1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。

因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。

我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。

有些设计者不论场合，为了美观，随意应用的做法是错误的。

2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。

因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。

按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。

设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。

3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。

如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。

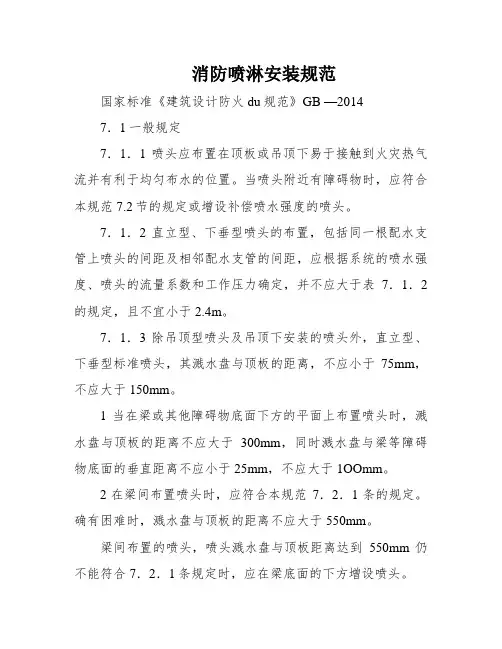

消防喷淋安装规范

消防喷淋安装规范国家标准《建筑设计防火du规范》GB —20147．1一般规定7．1．1喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。

当喷头附近有障碍物时，应符合本规范7.2节的规定或增设补偿喷水强度的喷头。

7．1．2直立型、下垂型喷头的布置，包括同一根配水支管上喷头的间距及相邻配水支管的间距，应根据系统的喷水强度、喷头的流量系数和工作压力确定，并不应大于表7．1．2的规定，且不宜小于2.4m。

7．1．3除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。

1当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于1OOmm。

2在梁间布置喷头时，应符合本规范7．2．1条的规定。

确有困难时，溅水盘与顶板的距离不应大于550mm。

梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7．2．1条规定时，应在梁底面的下方增设喷头。

3密肋梁板下方的喷头，溅水盘与密肋梁板底面的垂直距离，不应小于25mm，不应大于1OOmm。

4净空高度不超过8m的场所中，间距不超过4×4(m)布置的十字梁，可在梁间布置1只喷头，但喷水强度仍应符合表5．．1的规定。

7．1．4早期抑制快速响应喷头的溅水盘与顶板的距离，应符合表7．1．4的规定：7．1．5图书馆、档案馆、商场、仓库中的通道上方宜设有喷头。

喷头与被保护对象的水平距离，不应小于0.3m；喷头溅水盘与保护对象的最小垂直距离不应小于表7．1．5的规定：7．1．6货架内置喷头宜与顶板下喷头交织布置，其溅水盘与上方层板的间隔，应符合本规范7．1．3条的规定，与其下方货品顶面的垂直间隔不应小于150mm。

7．1．7货架内喷头上方的货架层板，应为关闭层板。

货架内喷头上方如有孔洞、缝隙，应在喷头的上方设置集热挡水板。

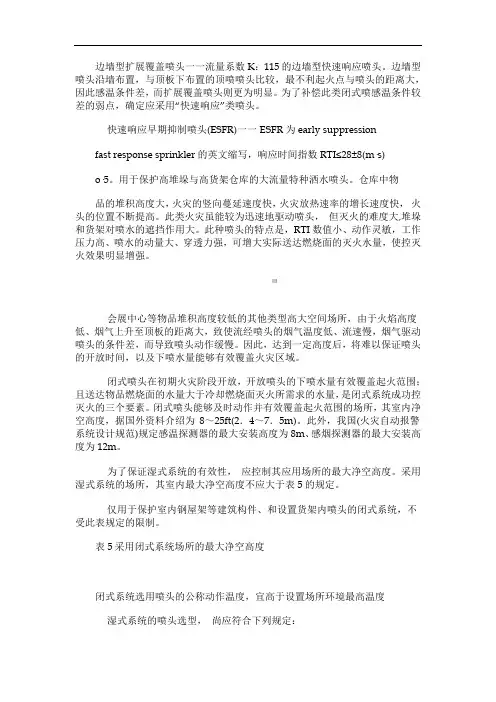

边墙型喷头
