施工用电线、电缆规格的计算方法
一、电机功率与配线直径计算
（一）首先要计算100KW负荷的线电流。
对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。由三相电路功率公式可推出：
线电流公式：I=P/1.732Ucosφ
式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8。
你的100KW负载的线电流：
I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A
还要根据负载的性质和数量修正电流值。如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。若取1.5，那么电流就是285A。如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。
（二）导线选择：
根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。
（三）变压器选择：
变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。S=P/cosφ=100/0.8=125KVA。选择大于125KVA的变压器就可以了。
50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。
50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量：
（10KV三芯电缆）231A
（35KV单芯电缆）260A
直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)：
（10KV三芯电缆）217A
（35KV单芯电缆）213A
二、根据功率配电缆的简易计算
已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?
解：(铜的电阻率Ρ取0.0175)
(一)有额定容量算出电机在额定功率下的额定电流
由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA，其P为额定功率,COSφ为功率因数,按电机名牌取0.8，有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A，由计算口诀得

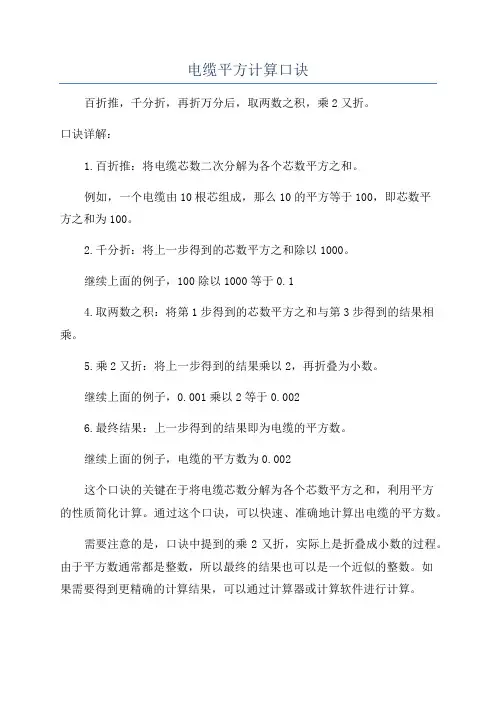

估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流),不是直接指出，而是"截面乘上一定的倍数"来表示，通过心算而得。倍数随截面的增大而减小。
"二点五下乘以九，往上减一顺号走"说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm2导线，载流量为2.5×9=22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
"三十五乘三点五，双双成组减点五"，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5=122.5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm2
导线的载流量为截面数的3倍;95、120mm2导线载流量是其截面积数的2.5倍，依次类推。
"条件有变加折算，高温九折铜升级"。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算，16×5=80可知选用16平方的合适，再由允许压降算导线横截面积电机允许最低工作电压为此360V,变压器的副边电压为380V，在额定功率下允许的最大压降为为△U为20V，在额定功率下允许的电阻为：R线=△U/I=20/73=0.27Ω，由R 线=ΡL/S，算出导线横截面积：S=ΡL/R线=0.0175×400/0.27Ω=24.62mm2
结论：应选25平方的铜电缆。
