自动沥青抽提仪操作手册
全自动沥青抽提仪操作规程
全自动沥青抽提仪操作规程
一、准备工作
1、操作前穿戴好工作服、手套等劳动防护用品。
2、检查接线是否可靠、电源电压是否正常。
二、具体操作要求
3、把用于回收矿粉的保护纸放于离心杯，并称重，再打开离心机盖把离心杯放入离心机，盖紧离心机盖。
4、安装相应的套筛，将沥青混合料放在套筛顶部，把带有喷嘴的筛套盖紧，将螺丝杆的螺母上紧。
5、打开主电源开关，拧开冷却水笼头。
6、在控制盘上将时间记时器设置成30～40分钟。
7、按动“起动”纽，离心杯开始旋转，10秒钟后达到最大速度。
8、起动自动程序，按动“起动”纽，指示灯“程序”和“振捣器”亮起，程序使喷头自动间歇喷溶剂。
程序结束后，振捣器和泵自动停止，而“报警”器响起，将“报警”器关掉。
指示灯熄灭，松开筛子盖上的固定螺母，取下筛罩，斜放套筛经便将残留溶剂流出。
9、在离心机最后停止时，将离心杯取出。
10、把套筛和离心杯放入烘箱烘干。
三、注意事项
11、为了安全操作，仪器的外壳必须可靠接地。
12、通电前，先检查接线是否与铭牌符合，控制器上等
接线螺丝有否松落现象，待一切就绪，方可通电源。
13、应保持机械清洁，严禁溶液进入电机，以免造成损坏
四、异常情况及处理
14、在工作中若出现异常声响或其他故障情况，立即停止工作。
五、其他要求
15、试验完成后，切断电源，并做好仪器的清洁工作。
沥青混合料离心抽提仪操作规程
沥青混合料离心抽提仪操作规程沥青混合料离心抽提仪是一种用于沥青混合料分离成分的仪器。
在道路铺设和施工中，沥青混合料是非常重要的材料，因此必须进行质量检测，以确保道路的安全和稳定性。
本文将介绍沥青混合料离心抽提仪的操作规程，以帮助操作员正确使用该仪器并获取准确可靠的测试结果。
1. 仪器基本结构沥青混合料离心抽提仪由离心机、离心管、温度计、真空泵等部分组成。
其中，离心机为主要部分，可提供最大14000rpm（转速每分钟）的转速。
离心管通常有两种尺寸可选，分别为300ml和1500ml，主要用于不同粒度的沥青混合料样品。
2. 样品制备首先，将样品按照标准方法进行制备，并将其放入离心管中。
样品中的沥青成分应在60%至70%之间，以获得准确可靠的测试结果。
然后，将离心管放入离心机中，并将其密封。
3. 开始测试将温度计插入样品中心，调整温度计以测量样品的温度。
接下来，将真空泵接入瓶盖，启动真空泵，以便让空气从样品中抽走。
将离心机启动，旋转速度定为最高转数，以便在短时间内完成分离过程。
分离时间一般为30至45分钟，视离心管容积和样品粒度而定。
4. 分离结束当分离时间到达后，将离心机停止，并打开真空泵，恢复样品的气压和密度。
然后，将离心管从离心机中取出，记录每个分离出的组分的重量和比重。
5. 清洗操作清洗是使用该仪器期间必须执行的操作之一。
在使用完毕后，离心管必须清洗干净，以避免污染样品。
首先，将离心管加入清洗液中，使之充分浸泡，然后使用之前使用过的真空泵，将机器中的清洗液通过离心管进行循环流动。
这个步骤需要进行多次，至离心管完全清洗干净。
6. 仪器维护仪器的日常维护对其正常的运行和测试准确性有着重要的影响。
在使用过程中，需要随时检查设备的机械部件和电气部件是否正常工作。
仪器必须保持干燥并远离火源，以便不被破坏和损坏。
总之，沥青混合料离心抽提仪使用方便，测试准确可靠。
在使用前，必须对该设备进行正确的操作和维护。
沥青抽提仪操作规程
沥青抽提仪操作规程
1、将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离容器中。
2、称取洁净的圆环形滤纸质量，准确至0.01g。
3、将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。
4、开动离心机，转速逐渐增至3000r/min，沥青溶液通过排出口注入回收瓶中，待流出停止后停机。
5、从上盖的孔中加入新溶剂，数量大体相同，稍停3min～5min后，重复上述操作，如此数次直至流出的抽提液成清澈的淡黄色为止。
6、卸下上盖，取下圆环形滤纸，在通风橱或室内空气中蒸发干燥，然后放
）为矿粉的一部分。
入105℃±5℃的烘箱中干燥，称取质量，其增重部分（m
2
7、将容器中的集料仔细取出，在通风橱或室内空气中蒸发后放入105℃±
）。
5℃烘箱中烘干，然后放入大干燥器中冷却至室温，称取集料质量（m
1
8、用压力过滤器过滤回收瓶中的沥青溶液，由滤纸的增重m
得出泄漏入滤
3
液中矿粉，如无压力过滤器时，也可用燃烧法测定。
9、试验完毕，关闭电源，将试验设备擦拭干净。
沥青试验仪器操作规程 (完整版)解读
LYY-7D智能沥青延伸度测定仪1.按“菜单”键进入设置界面，设置好延伸速率和实验温度。
然后再按“确认”键返回实验界面。
2.按下“控温”，仪器开始控温，根据设定的温度，仪器会自动判断当前的环境温度，并启用正确的温度控制策略。
如果当前传感器测得的温度不能正确反映当前的环境温度，导致本该启动制冷的，但是制冷没有启动，可以手动启动或者关闭制冷，按下“制冷启动”键，可以启动或者关闭制冷。
3.温控启动后，循环泵自动启动。
如果在进行试验是，水流影响了试验，可以手动关闭循环水泵，按下“水流循环”键即可。
4.按下“试验”键，开始拉伸。
如果需要紧急停止试验，按下绿色的“电机停止”键即可立即停止电机运转，并停止试验。
试验时的过程中，按下“记忆”键一次，则记录一次当前的位移值，记录3次后试验自动停止。
5.按下左右移箭头键，可以手动操作工作台进行左右移动，以便方便的挂上试模。
6.试验完毕，按下“归位”键，工作台将自动归位到起始状态。
7.手动开关键在不同的时刻，2个按键被赋予不同的功能。
带待机状态下，2个按键为左，右移功能。
当试验启动后，2个按键分别对应“记忆”“停止”键。
SLR-IV三数显沥青软化点仪1.将沥青环置于涂有隔离剂的金属板上，备样。
2.将烧杯置于工作台上，杯内注入5±0.5℃的蒸馏水或32±1℃的甘油，将备好的试样铜环放置在环架中层夹板的相应圆孔上，并套上定位环，然后将感温探头从上层板的相应圆孔插入，使感温探头底端与铜环下面齐平。
3.经15分钟后取出环架，将钢球安置在环架上，使各铜环处于同一平面上，并调整至标记线。
勿使各环和试样下表面附有气泡。
4.插上电源，按下“试验”键，仪器进入试验状态，磁力搅拌器开始搅拌，加热器加热速度以5±0.5℃/min加热，时间、温度由显示屏显示。
5.观察试件下落情况，当一个试件下落到下层板时，立即按一下“试验”键，当另一个试件下落到下层板时立即再按一下“试验”键，此时两次的实验温度值即被存贮。
沥青混合料离心抽提仪操作规程模板
内部管理系列编号：FS-ZD-04020沥青混合料离心抽提仪操作规程
Asphalt mixture centrifugal extractor operating procedures
为规范化、制度化和统一化作业行为，使员工的管理工作有章可循，提高工作效率和员工责任感、归属感，特此制定。
沥青检测仪器混合料离心抽提仪操作规程
1.组装有试样的烧怀倒入三氯乙烯将其浸泡，浸泡30分钟，用玻璃棒适当搅动使沥青充分溶解。
2.将混合料和溶液倒入离心分离器。
3.将滤纸垫在分离器边缘上，加盖紧固，在分离器出口处放上回收瓶
4.接通电源打开开关，按启动键，分离机将自动完成设定工作。
5.从上盖孔中加入新的溶剂，稍停3~5分钟后再启动，分离机重新自动完成。
请输入您的公司名字
Fonshion Design Co., Ltd
第1页/ 共1页。

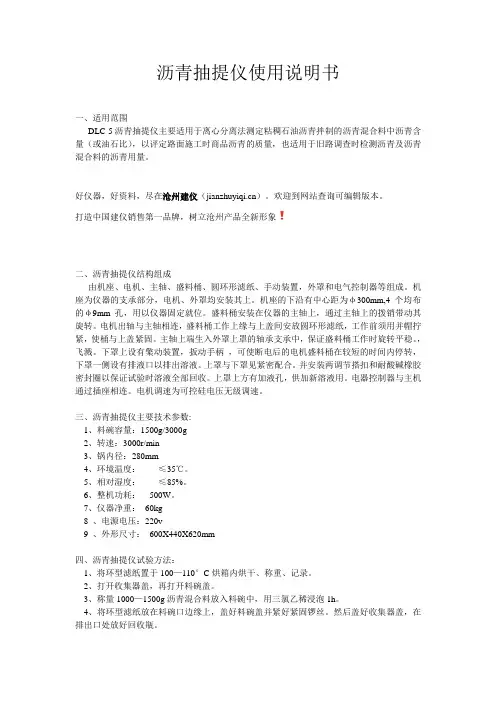

沥青抽提仪使用说明书
沥青抽提仪使用说明书一、适用范围DLC-5沥青抽提仪主要适用于离心分离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（或油石比），以评定路面施工时商品沥青的质量，也适用于旧路调查时检测沥青及沥青混合料的沥青用量。
好仪器，好资料，尽在沧州建仪（）。
欢迎到网站查询可编辑版本。
打造中国建仪销售第一品牌，树立沧州产品全新形象二、沥青抽提仪结构组成由机座、电机、主轴、盛料桶、圆环形滤纸、手动装置，外罩和电气控制器等组成。
机座为仪器的支承部分，电机、外罩均安装其上。
机座的下沿有中心距为φ300mm,4 个均布的φ9mm孔，用以仪器固定就位。
盛料桶安装在仪器的主轴上，通过主轴上的拨销带动其旋转。
电机出轴与主轴相连，盛料桶工作上缘与上盖间安放圆环形滤纸，工作前须用并帽拧紧，使桶与上盖紧固。
主轴上端生入外罩上罩的轴承支承中，保证盛料桶工作时旋转平稳。
，飞溅。
下罩上设有檠动装置，扳动手柄，可使断电后的电机盛料桶在较短的时间内停转，下罩一侧设有排液口以排出溶液。
上罩与下罩见紧密配合。
并安装两调节搭扣和耐酸碱橡胶密封圈以保证试验时溶液全部回收。
上罩上方有加液孔，供加新溶液用。
电器控制器与主机通过插座相连。
电机调速为可控硅电压无级调速。
三、沥青抽提仪主要技术参数:1、料碗容量：1500g/3000g2、转速：3000r/min3、锅内径：280mm4、环境温度：≤35℃。
5、相对湿度：≤85%。
6、整机功耗：500W。
7、仪器净重：60kg8 、电源电压：220v9 、外形尺寸：600X440X620mm四、沥青抽提仪试验方法：1、将环型滤纸置于100—110°C烘箱内烘干、称重、记录。
2、打开收集器盖，再打开料碗盖。
3、称量1000—1500g沥青混合料放入料碗中，用三氯乙稀浸泡1h。
4、将环型滤纸放在料碗口边缘上，盖好料碗盖并紧好紧固锣丝。
然后盖好收集器盖，在排出口处放好回收瓶。
5、打开离心机电源，启动电机。
仪器操作规程讲解
全自动沥青抽提仪操作规程一．取下筛网，按孔径大小依次从小到大自下而上摞好，将称量过的沥青混合料试样放入最上层的筛中二、将整套筛网放在振动支架的漏斗上，盖上喷淋盖，旋紧螺栓三、取出离心杯，沿顺时针方向放入瓦棱纸，称其总重。
四、将称好的离心杯压入离心筒内，盖上离心盖，放正振动器支架，旋紧手柄，将导流管插入离心盖的中心孔内。
五、预置抽提时间，一般情况下，热料预置30分钟，操作拨码盘为“0：30”冷却预置25分钟，操作拨码盘为“0：25”，上述时间均不包括8分钟高速离心。
六、预置溶剂泵工作和间歇时间：操作拨码盘，一般工作时间取5~6秒，间歇时间取7~8秒。
七、振幅调节扭逆时针旋至最小位置：加热关断、低速关断，冲洗关断三个开关处于接通位置八、开启低压开关，此时时间显示器显示“8：88”，控制仪处于待工作状态。
九、开启高压开关，指示灯点亮，抽提仪蒸发冷凝箱下部三只灯亮，抽提仪处于待工作状态。
十、按启动键抽提仪开始工作。
烧法沥青含量分析仪操作规程1、连接燃烧炉和PC机的数据线。
2、打开燃烧炉的电源，然后再运行PC机端燃烧炉试验软件。
3、新建试验，输入燃烧参数、试验等信息，点击确定。
4、点击“预热”按钮，启动燃烧炉加热直至达到设定温度。
5、将需要检测的沥青混合料破碎至最大颗粒直径不超过Nmm，N取决于该沥青混合料使用的最大骨料直径，分成两份质量在1200g左右。
6、当炉膛温度达到设定值，打开燃烧炉门，此时加热自动停止。
使用试样框拾取手柄将试验框放在炉膛内的承烧板上。
7、关闭炉门，等待显示的炉内温度不低于500℃，观察液晶屏上显示的天平读数是否稳定不变（此时显示的是试样框的质量）。
数据稳定后点“去皮”按钮。
8、打开炉门，取出试样框，然后立即关闭炉门。
9、将需要试验的试样摊开放入试样框中，注意不得堆放。
10、将试样框放置在燃烧炉内的承压板上正中间位置，试样框的收集盘距离承烧板约2cm位置为中央，关上炉门。
11、待天平数据区域稳定，点击净重按钮，记录当前试样的初始数据。
沥青混合料离心抽提仪操作规程
沥青混合料离心抽提仪操作规程一、前言沥青混合料离心抽提仪在沥青混合料试验中起着非常重要的作用，通过其操作可以有效地从沥青混合料中提取沥青成分，为沥青混合料的分析提供准确的数据。
为了确保操作的准确性和有效性，本操作规程以ASTM D2172为基础，制定出详细的沥青混合料离心抽提仪操作规程。
二、操作流程1. 开启离心抽提仪，检查设备是否正常，包括离心机是否处于空转状态，真空泵是否正常工作，以及设备的安全性。
2. 准备待测试的沥青混合料样品，称重并记录，需要注意的是，样品的质量应当与离心管的容量相适应，离心管的体积一般为150ml。
3. 将待测试的沥青混合料样品倒入离心管中，并在适当的高度处标记沥青混合料的初始高度。
4. 将配有所需滤纸的滤纸底座放置在离心管的口部，并轻轻压实，确保滤纸底部无明显空隙。
5. 将离心管套入离心抽提仪的卡口中，检查离心管是否牢固。
6. 打开真空泵的开关，观察离心管内沥青混合料的变化，一般情况下，沥青混合料表面会出现气泡，并且沥青会逐渐被滤纸吸附，直到全部被吸滤干净。
如果沥青混合料表面仍有气泡，可以辅助排泡并加快滤液速度。
7. 停止真空泵，并关闭离心抽提仪电源，取出离心管，观察沥青混合料的滤液量和滤液质量，将数据记录下来。
8. 完成所有沥青混合料样品的测试后，清理离心抽提仪，并将用完的滤纸底座等材料进行处理。
三、注意事项1. 操作过程中一定要注意安全，尤其是在离心机高速旋转时，应禁止随意开启离心机设备。
2. 离心管的容量必须与待测样品的质量相适应，以保证测试的准确性。
3. 滤纸底座应该按照要求使用，一般情况下，滤纸底座应该具有过滤精度高、过滤耐久性好等特点。
4. 在真空泵操作过程中，应适时关注沥青混合料的滤液情况，及时辅助排泡并加强吸附。
5. 操作完成后，应该对设备进行清理，以保证下次使用时的准确性。
通过以上操作规程，可以有效地在沥青混合料试验中运用离心抽提仪，提取沥青成分，为沥青混合料的分析提供准确的数据。
