三洋传真操作说明
传真机说明书

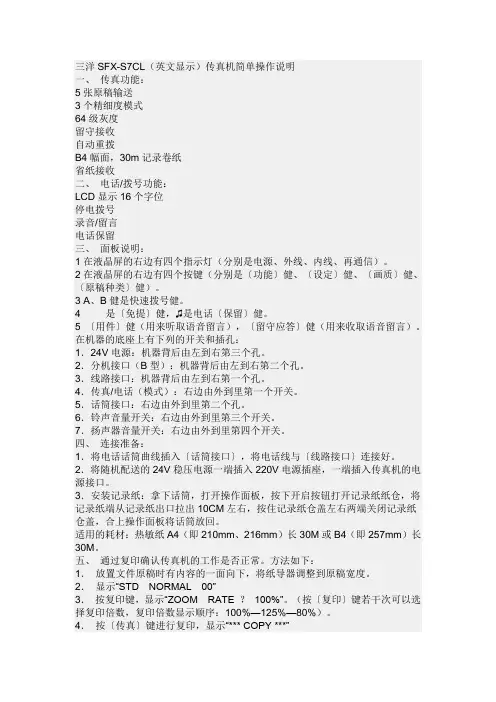

三洋SFX-S7CL（英文显示）传真机简单操作说明一、传真功能：5张原稿输送3个精细度模式64级灰度留守接收自动重拨B4幅面，30m记录卷纸省纸接收二、电话/拨号功能：LCD显示16个字位停电拨号录音/留言电话保留三、面板说明：1在液晶屏的右边有四个指示灯（分别是电源、外线、内线、再通信）。
2在液晶屏的右边有四个按键（分别是〔功能〕健、〔设定〕健、〔画质〕健、〔原稿种类〕健）。
3 A、B健是快速拨号健。
4 是〔免提〕健，♫是电话〔保留〕健。
5 〔用件〕健（用来听取语音留言），〔留守应答〕健（用来收取语音留言）。
在机器的底座上有下列的开关和插孔：1．24V电源：机器背后由左到右第三个孔。
2．分机接口（B型）：机器背后由左到右第二个孔。
3．线路接口：机器背后由左到右第一个孔。
4．传真/电话（模式）：右边由外到里第一个开关。
5．话筒接口：右边由外到里第二个孔。
6．铃声音量开关：右边由外到里第三个开关。
7．扬声器音量开关：右边由外到里第四个开关。
四、连接准备：1．将电话话筒曲线插入〔话筒接口〕，将电话线与〔线路接口〕连接好。
2．将随机配送的24V稳压电源一端插入220V电源插座，一端插入传真机的电源接口。
3．安装记录纸：拿下话筒，打开操作面板，按下开启按钮打开记录纸纸仓，将记录纸端从记录纸出口拉出10CM左右，按住记录纸仓盖左右两端关闭记录纸仓盖，合上操作面板将话筒放回。
适用的耗材：热敏纸A4（即210mm、216mm）长30M或B4（即257mm）长30M。
五、通过复印确认传真机的工作是否正常。
方法如下：1．放置文件原稿时有内容的一面向下，将纸导器调整到原稿宽度。
2．显示“STD NORMAL 00”3．按复印键，显示“ZOOM RATE ？100%”。
（按〔复印〕键若干次可以选择复印倍数，复印倍数显示顺序：100%—125%—80%）。
4．按〔传真〕键进行复印，显示“*** COPY ***”5．复印完毕撕下记录纸。
传真机说明书
安全使用本设备
请妥善保管本说明书，以备日后查阅和维修设备。
注释
如果设备中存有传真，关闭电源拔下设备插头前，您需要将传真打印出来或者保存传真。 （打印内 存中的传真，请参见第 4-4 页上的从内存中打印传真。保存内存中的传真，请参见第 11-4 页上的 将传真转发到另一传真设备上或第 11-4 页上的将传真转移到计算机上。 ）
3 4 5
输入号码 （最多 20 位数字） 。 按功能 / 设定键， 输入名称 （最多 15 个字符或留空） 。 按功能 / 设定键， 按停止 / 退出键。
注释
要使用单拨号 5-8，请在按单拨号键的同时按 下转换键。 －或－ 按检索 / 速拨键，然后按 # 键。按三位数 的速拨号码。
4
按启动键。
v
使用检索
2
开始
初始设置 ..............................................................................................................2-1 设置日期和时间 .............................................................................................2-1 设置音频或脉冲拨号模式 ...............................................................................2-1 设置本机标志 ID ............................................................................................2-2 常规设置 ..............................................................................................................2-3 设置模式定时器 .............................................................................................2-3 设置纸张类型 .................................................................................................2-3 设置纸张大小 .................................................................................................2-4 设置振铃音量 .................................................................................................2-4 设置蜂鸣器音量 .............................................................................................2-5 设置扬声器音量 .............................................................................................2-5 节墨模式 ........................................................................................................2-5 休眠时间 ........................................................................................................2-6 设置液晶显示屏的对比度 ...............................................................................2-6 安全性能 ........................................................................................................2-6 发送锁定 ........................................................................................................2-6 设置密码 ....................................................................................................2-7 更改发送锁定密码 ......................................................................................2-7 打开发送锁定 .............................................................................................2-7 关闭发送锁定 .............................................................................................2-7 设置锁定 ........................................................................................................2-8
使用传真机怎么发传真
使用传真机怎么发传真使用传真机怎么发传真自动传真步骤1、首先是把要传真的内容放入传真机，当然在这之前是要先把盖子打开的，将需要传真的稿件放入传真机，传真机会将稿件吸入几毫米的距离，表示放入稿件成功。
2、提起传真机听筒或按下免提键，拨通对方电话号码。
3、等待传真机自动应答并发出“嘀～～～”的传真信号，此时按下“传真/开始”按钮，传真就会自动传送了。
人工应答传真步骤1、将需要传真的稿件放入传真机，传真机会将稿件吸入几毫米的距离，表示放入稿件成功。
2、提起传真机听筒或按下免提键，拨通对方电话号码。
3、等待对方接听电话，当电话接通时，你需要向对方表明意愿(如：您好!请给我传真信号，请将传真将给某某某，谢谢!)。
4、当听到“嘀～～～”声之后，按下你传真机上的“启动”键，开始传真，同时放回听筒挂机。
注意事项1、不要频繁地开机。
这是因为每次开关机都会使机内的电子元器件发生冷热变化，而频繁的冷热变化容易导致机内元器件提前老化，每次开机的冲击电流也会缩短传真机的使用寿命。
经常通电其实是传真机最好的保养方法。
2、雷雨天气注意防止雷击。
近年来，雷击已成为电器损坏的一大元凶，尤其是网络上的电器，比如并入有线网的电视机、上网的电脑及传真机等。
3、不要随意更换电源线。
传真机原机所带电源线的插头都是3针式插头，中间1针起保护接地作用。
若将其拔掉或改用两针插头，则对安全不利。
4、不宜在高温、强磁、强腐蚀性气体的环境中使用。
高温、强腐蚀性气体不但会影响传真机记录纸的印字质量，而且会对电子线路造成不良影响或毁坏。
强磁场不仅会干扰通话，还会使传送的图像失真。
5、不要使用非标准的传真纸。
劣质的传真纸光洁度不够，使用时会对感热记录头和输纸辊造成磨损。
记录纸上的化学染料配方不合理，会造成印字质量不佳，保存时间变短。
6、合纸舱盖的动作不宜过猛。
传真机的感热记录头大多装在纸舱盖的下面，合上纸舱盖时动作过猛，轻则会使纸舱盖变形，重则会造成感热记录头的破裂和损坏。
传真机使用方法
传真机使用方法
发传真：
将文档装入打印机最上方（注意：正面朝上，顶端朝里），此时打印机面板LED处会显示“文档已装入”，拿起话筒，拨打对方传真号（跟普通固话一样，需先拨0），通了之后，等待对方发“准备好”的提示音
如果对方为手动接收，则对方为人工接听电话，接通之后，告诉对方接收传真，让“对方给个信号”，听到“嘀~~~或啧~~~”的声音，然后按一下传真发送按钮（即打印机面板上复印按钮左边的方形绿色按钮），挂断电话，面板LED 上会显示正在发送页数；
如果对方为自动接收，在电话接通后，听到大约4-5声接通电话的声音后会听到“嘀~~~或啧~~~”的声音，然后按一下传真发送按钮（即打印机面板上复印按钮左边的方形绿色按钮），挂断电话，面板LED上会显示正在发送页数；
收传真：
如果我们的打印机设置的是手动接收，则在听到传真电话响时，接听电话，对方会说请接收传真，给个信号，我们则按一下传真接受按钮（跟发传真的按钮是一样的，即复印按钮旁边的绿色按钮），在听到“嘀~~~或啧~~~”的声音后，挂断电话，传真就可以自动打印出来了；
如果我们设置的是自动接收，那边不用管了，有人发传真过来，会自动打印出来。
办公基础--传真机基础操作
传真机基础操作
传真机的操作
发送和接收传真
电源
操作显示面板 显示器 键盘 传感器
系统控制板 I/O接口 发送电动机 接收电动机 电动机 驱动电路 主控电路 反射镜 棱镜 遮光校正板 感热记录头 输纸机构 记录系统 线路接口单元 外线 CCD器件 扫描及图像 处理电路 镜头 荧光灯 通信控制电路 记录控制电路 调制解调器 传感器检测电路
图
传真机组成原理框图
文件出口
文件回收盘 在复印与接收文件时， 将回收盘拉出
图
松下UF-E1CN传真机的前视图
传真机基础操作
传真机的组成
打印机接口 电源接口 电话线接口
图 松下UF-E1CN传真机的后视图
传真机基础操作
传真机的安装
安装要求 • 传真机应安装在无阳光直射的工作平台上，安装场所周围无腐蚀性气体，无振动，无尘。传真机不 墙壁之间要留有一定空隙，便于散热通风，周围环境的相对湿度为35%～85%。 交流电源稳定。交流电源一般为220 V±10%。在电压变动经常超出这个范围的地方，应考虑使用 稳压器。 安装场所应便于布线，安装与线或电话线。
•
•
传真机的连接
4 连接打印机电缆 1 连接话筒卷曲线
2 连接电源线
3 连接电话线
图
松下UF-E1CN传真机的连接
传真机基础操作
传真机的操作
更换喷墨打印盒 如果传真机显示“NO INK 015”或“INK LEVEL LOW”，则必须更换喷墨打印盒。其操作步骤如下 (1) 打开控制面板。 (2) 打开打印墨盒盖直到墨盒盖固定住。 (3) 从喷墨打印盒的外端用力按下，喷墨打印盒一旦松开，才可从装置器中取出。 (4) 取出喷墨打印盒。 (5) 安装新的喷墨打印盒。 (6) 将打印墨盒盖关上。 (7) 将控制面板关上。 安装/更换记录纸 安装/更换记录纸的步骤如下： (1) 将记录纸盘拉出。 (2) 将记录纸放置在记录纸盘中，正面向上，直到最前端的纸张进入本机幵丏应确定最前端的纸是平滑的。 (3) 调整记录纸导板到记录纸的宽度。 (4) 将灰尘保护盖装置在记录纸盘上。
传真流程步骤及使用方法
传真流程步骤及使用方法传真是近二十多年发展最快的非话电信业务。
传真是往来收发件往来的中药电信业务之一。
以下是店铺为大家整理的关于传真流程，给大家作为参考，欢迎阅读!传真流程1、用电话线连接好传真机，测试可以打电话。
2、准备好的传真内容资料，纸张尺寸不能大于传真的支持尺寸。
3、把待发送的传真资料翻面放到传真机的吸纸口上，平衡适当的插进去，直到感觉纸张已放实。
4、输入对方的传真机电话号码，电流声反馈拨通之后，按压发送按钮，启动传真，稍后传真机就启动复制发送传真，直到发送完成再挂断电话。
此时对方就可以收到传真了。
传真机的使用方法1.首先是把要传真的内容放入传真机，当然在这儿之前要先把盖子打开的。
2.一般传真机都会提示怎样放置文件，我们用的传真机是将文字面向下的(一般传真机都是这样的)。
3.根据提示将要传真的内容放好就可以了，要传的内容是向下的哦!4.然后就是拨号了，这里有两种方式，一般传真的时候号码没有单独记下来，可以先拨号5.然后按监听键，这样就相当于按了电话的免提键，传真机会有外音，或者如果不需要外音直接将话机提起就可以(其实也是可以先拨号再放要传文件的，但是要把握好速度，不要等电话接通了信号已经给了，内容还没放好，这样就糟咯，一般建议是先放传真内容哦!总之只要保证在电话接通前把文件放好就没问题了。
)6.有的传真机是自动的，拨通之后就会直接给传真信号，听到刺耳的“滴”的声音就是有信号了，一般这个信号是连续的，“滴--------”此时按下“传真/开始”按钮，传真就会自动传送了，就不用管咯!7.还有一种就是电话传真一起的，拨打的号码是有人先接听的，电话接听后告诉人家你要发传真，请她给你个传真信号就可以了，要注意也是要等到听到传真信号想起“滴--------”的声音，才可以按下“传真/开始”按钮开始传送另一种拨号方式就是直接提机拨号，也就是跟我们平时打电话一样，把听筒拿起来拨号，然后等传真信号8.拨通之后，听到“滴-----”的信号声，此时按下“传真/开始”按钮9.挂了听筒，传真就会自动传送了，就不用管咯!10.等传真机将传真内容吐出来传真就发送完毕了，这样就OK 了!~11.最后要把我们的传真机盖子盖好哦，以防进灰尘等其他东西，影响使用寿命。
传真机的使用方法与技巧
“卡纸”是传真机很容易出现的故障，特别是使用新的纸张 或使用过了的纸张都较容易产生卡纸故障。如果发生“卡纸”时， 在取纸时要注意，只可扳动传真机说明书上允许动的部件，不要 盲目拉扯上盖。而且尽可能一次将整纸取出，注意不要把破碎的 纸片留在传真机内。
接收到的传真字体变小
一般传真机会有压缩功能将字体缩小以节省纸张，但会与原 稿不同版面不同，可参考手册将“省纸功能”关闭或恢复出厂默 认值即可。
纸张无法正常馈出
请检查进纸器部分有异物阻塞，原稿位置扫描传感器失效，进纸 滚轴间隙过大等。另外应检查发送电机是否转动，如不转动则需检查 与电机有关的电路及电机本身是否损坏。
电话正常使用，无法收发传真
如果您的电话与传真机共享一条电话线，请检查电话线是否 连接错误。请将电信局电话线插入传真机标示“LINE”插孔，将 电话分机插入传真机标示“TEL”插孔。
设计类型
办公实用型
调制解调器速度 14.4kbps ,自动降速
传送速度
8秒/页
扫描速度
208mm
打印速度
8 （秒/页）
灰度等级 电话/拨号
外形尺寸 产品重量
64级中间色调
拨号方式：音频（DTMF）/脉冲；拨号存 储：110个电话号码和姓名 275×355×185
3.4Kg
二、传真机的分类及用途
从不同角度有多种分类方式： 按照信号的形式：模拟传真机、数字传真机； 按照图像的色调和颜色：文件传真机（黑白传真机或真迹传真机）、
向里侧转动蓝芯的齿轮件，确保印字薄膜至少在蓝芯上缠绕一 圈；
向下按后盖两端带有凸点的区域，关上后盖，再牢固地关上前 盖。
2. 载纸盘 载纸盘薄片插入机器背面的两个槽口。
三洋传真操作说明
三洋普通纸传真机传真机简单操作说明书面板说明キャツチ/消去消去键ストツブ停止键スタ一ト传真键コビ一复印键免提键重拔键：按发信着信番号1次，再按免提复印把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再按复印键一次，按传真键一次。
发传真把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再拿起话筒或按免提键拔号，听到对方的信号声好，再按传真键。
收传真当有传真进来时，按传真键，再挂上听筒即可无纸接收如有传真，液晶频里会显示有多少个传真，再把记录纸放好，按传真键，就可以把内存的传真打印出来。
录音按デツタル留守录大约3秒，对准麦克风即可录音，录好后按停止键，再把留守灯按亮即可。
消去录音再次录音时，便可把上次录音消去。
听取留言如“用件”灯一闪一闪，按用件键一次，便可听取留言。
消去留言在听取留言的同时，按消去键2次即可。
三洋SFX-P3传真机简单操作说明书三洋SFX-P3CL传真机(sfx-p90cl)三洋P10传真机简单操作说明书一．面板说明キャツチ/消去消去键ストツブ停止键スタ一ト传真键コビ一复印键免提键重拔键：按发信着信番号1次，再按免提二．日期、时间设置按机能键一次，旋转电话盘一次，机能键一次，输入正确的年月日，时间，再按机能键一次，按停止键返回。
三．复印把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再按复印键一次，按传真键一次。
四．发传真把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再拿起话筒或按免提键拔号，听到对方的信号声好，再按传真键。
五．收传真当有传真进来时，按传真键，再挂上听筒即可六．无纸接收如有传真，液晶频里会显示有多少个传真，再把记录纸放好，按传真键，就可以把内存的传真打印出来。
七．手动、自动接收传真设置按机能旋转电话盘3次，机能键一次，旋转电话盘フマクス自动接收传真デフヮ手动接收传真（拿起话筒，按传真键一次，再挂上话筒即可）八．录音按デツタル留守录大约3秒，对准麦克风即可录音，录好后按停止键，再把留守灯按亮即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三洋普通纸传真机
传真机简单操作说明书
面板说明
キャツチ/消去消去键
ストツブ停止键
スタ一ト传真键
コビ一复印键
免提键重拔键：按发信着信番号1次，再按免提
复印
把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再按复印键一次，按传真键一次。
发传真
把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再拿起话筒或按免提键拔号，听到对方的信号声好，再按传真键。
收传真
当有传真进来时，按传真键，再挂上听筒即可
无纸接收
如有传真，液晶频里会显示有多少个传真，再把记录纸放好，按传真键，就可以把内存的传真打印出来。
录音
按デツタル留守录大约3秒，对准麦克风即可录音，录好后按停止键，再把留守灯按亮即可。
消去录音
再次录音时，便可把上次录音消去。
听取留言
如“用件”灯一闪一闪，按用件键一次，便可听取留言。
消去留言
在听取留言的同时，按消去键2次即可。
三洋SFX-P3传真机简单操作说明书
三洋SFX-P3CL传真机(sfx-p90cl)
三洋P10传真机简单操作说明书
一．面板说明
キャツチ/消去消去键
ストツブ停止键
スタ一ト传真键
コビ一复印键
免提键重拔键：按发信着信番号1次，再按免提
二．日期、时间设置
按机能键一次，旋转电话盘一次，机能键一次，输入正确的年月日，时间，再按机能键一次，按停止键返回。
三．复印
把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再按复印键一次，按传真键一次。
四．发传真
把文稿（发送面向上）放入自动进纸器中，机器会发出“嘟”的提示音并自动把原稿吸入，再拿起话筒或按免提键拔号，听到对方的信号声好，再按传真键。
五．收传真
当有传真进来时，按传真键，再挂上听筒即可
六．无纸接收
如有传真，液晶频里会显示有多少个传真，再把记录纸放好，按传真键，就可以把内存的传真打印出来。
七．手动、自动接收传真设置
按机能旋转电话盘3次，机能键一次，旋转电话盘
フマクス自动接收传真
デフヮ手动接收传真（拿起话筒，按传真键一次，再挂上话筒即可）
八．录音
按デツタル留守录大约3秒，对准麦克风即可录音，录好后按停止键，再把留守灯按亮即可。
九．消去录音
再次录音时，便可把上次录音消去。
十．听取留言
如“用件”灯一闪一闪，按用件键一次，便可听取留言。
十一．消去留言
在听取留言的同时，按消去键2次即可。
