光伏电站施工流程
渔光互补光伏电站项目工程总体施工工序流程
渔光互补光伏电站项目工程总体施工工序流程1.L1.1.施工方法.施工准备机械设备准备：挖掘机、推土机、自卸汽车、压路机、打桩机、吊车，其他小型机具配齐配足，确保施工的顺利进行。
材料检测：进场材料必须及时抽样检验，合格后方可使用。
安排人员在业主指定的位置设置临时道路、材料堆场和施工用围挡。
1.1.1.L2.现场测量放线对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并结合施工实际需要，加密布置施工控制网，所有的测量记录及结果在报送监理审核签认后方可使用。
根据设计提供的坐标数据定测出本项目占用的场地边界，根据场地内各地块标高和地质情况将施工场地划分成若干区域，安排施工人员平行施工。
稳定时，再徐徐打入。
在开始锤击作业时，应先进行缓慢的间断试打，直至桩进入地层一定深度时为止。
打桩初期，如桩发生偏斜、将桩拉起修正或者拔起再重打。
⑥接桩：当一节桩身打入土中剩余50〜80cm时，应检查打入桩顶部是否损伤，如有损伤应进行修复，并将污染在桩顶上的杂物清掉。
在上节桩就位之前，要清除掉上节桩下端接头处所附着的污染物后，再将上节桩与下节桩对齐。
桩接头焊接时，必须检查上节桩身是否与下节桩头中心线重合，并检查上节桩底端与下节桩顶端环衬合缝是否严密，当符合要求时，再按桩基环衬预留的焊缝接口用电弧焊接方式将两桩焊接起来，除去焊渣检查合格后继续施打。
⑦桩基停打：停打原则根据设计要求，停打应根据桩长及最后三阵的贯入度确定，以贯入度控制为主。
当桩基施打接近于设计桩长时（根据地质资料参考判断），应密切注意每阵的惯入度，当三阵的惯入度每阵为2cm-5cm时则停止施打，将桩机移至另一•根桩位进行施工。
⑧桩头去除及桩基填芯处理：当桩基施工完毕，土方挖至基底设计标高后，应把多余的桩头利用切割工具将桩切割至比基底标高高10cm,然后用细铁丝将切割好的圆形PVC 板（半径与桩孔相对应）放入桩孔端部以下1600mm处并固定，放入钢筋笼，钢筋笼放入桩内，随后灌入C30细石混凝土捣实。
光伏电站施工工艺流程
光伏电站施工工艺流程一、前期准备在开始施工之前，需要进行一系列的前期准备工作，包括选址、设计、审批等。
首先，确定光伏电站的选址，需要考虑地形、气候等因素，并确保可获取足够的阳光资源。
然后，进行光伏电站的设计工作，根据选址的散热情况、电网容量等因素，确定电站的组件布局、选用的电池组件等。
最后，进行审批工作，需要向相关部门申请建设许可证、环评等审批手续。
二、土建施工土建施工是光伏电站建设的第一步，主要包括场地平整、基础建设、围墙、通道等工程。
首先，需要对场地进行平整处理，清理杂草、去除障碍物等。
然后，进行基础建设，包括电站的太阳能板支架基础和逆变器建造。
最后，进行围墙、道路、通道等工程，确保电站的安全性和便利性。
三、光伏组件安装光伏组件安装是光伏电站施工的核心环节，主要包括组件安装和电缆布线。
首先，需要安装支架，根据设计图纸和实际情况，安装支架并固定好。
然后，将太阳能组件逐一安装在支架上，确保安装的牢固和正确。
最后，进行电缆布线，将太阳能组件之间、以及与逆变器和电网之间的电缆连接好。
四、逆变器安装逆变器是光伏电站的核心设备，将组件所产生的直流电转换为交流电，并通过逆变器输出到电网中。
逆变器安装包括设备安装和电缆连接。
首先，将逆变器安装在适当的位置，确保逆变器的通风和散热条件良好。
然后，进行电缆布线，将逆变器与组件和电网连接好。
五、调试和并网调试和并网是光伏电站施工的最后一步，需要对整个电站进行调试和测试，并将电站与电网进行连接。
首先，需要对组件、逆变器等设备进行调试和测试，确保设备的正常工作和性能。
然后，进行联合测试，将各个设备和系统进行连接，并对整个电站进行测试。
最后，将电站与电网进行连接，进行并网运行。
六、验收和运维完成光伏电站的施工后，需要进行验收工作，并将电站投入运营。
验收工作包括设备验收和工程验收，确保设备和工程的质量符合要求。
然后，进行正式运营，包括日常维护和运维工作，确保电站的正常运行和发电效率。
光伏电站施工流程
光伏电站施工流程光伏电站的施工流程可以分为多个阶段，包括项目前期准备、土地选择和准备、工程设计、采购和调试、安装和施工以及运维和监测。
下面将详细介绍每个阶段的具体工作。
一、项目前期准备项目前期准备是光伏电站施工的重要阶段，包括项目调研、初步设计和环境评估。
1.项目调研：确定项目的可行性，包括地理位置、土地条件、日照资源以及电网接入等因素。
调研中还需要了解政策及相关法规，包括当地的土地利用政策、建设规划等。
2.初步设计：根据调研结果，制定初步设计方案，包括电站容量、布局、组件类型等。
同时还需考虑土地利用、电网连接和环境保护等因素。
3.环境评估：进行环境影响评估，评估项目对生态环境、土地资源、水资源等方面的影响。
根据评估结果，制定环境保护措施。
二、土地选择和准备土地选择和准备是光伏电站施工的基础工作，包括寻找合适的土地、办理土地使用手续和准备土地。
1.寻找土地：根据初步设计方案和地理位置要求，寻找合适的土地。
选择时需考虑土地利用政策、土地开发条件等。
2.办理土地使用手续：与土地管理部门协商，办理土地使用手续，包括土地租赁、购买和使用权登记等。
3.土地准备：对选定的土地进行准备工作，包括平整土地、清除障碍物、修建场地道路等。
三、工程设计工程设计是光伏电站施工的关键环节，包括电站布局、逆变器布置、电缆布线等。
1.电站布局：根据土地条件和初步设计方案，确定电站布局。
布局要考虑光照条件、组件安装方式、逆变器和箱变站选址等。
2.逆变器布置：设定逆变器布线方案，确定逆变器的位置和数量。
布置要考虑遮挡阴影、光伏阵列的组串方式等。
3.电缆布线：设计电缆布线方案，包括组件和逆变器之间的连接、箱变站和变电站之间的连接等。
布线要合理、稳定、可维护。
四、采购和调试采购和调试是光伏电站施工的重要环节，包括设备采购、设备调试以及试运行。
1.设备采购：根据设计方案和招投标结果，采购光伏组件、逆变器、支架、电缆等设备。
采购要考虑设备质量、供货周期、售后服务等因素。

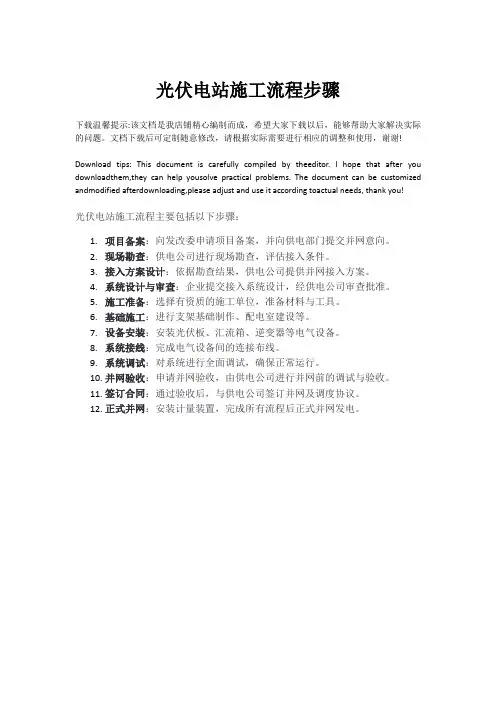

光伏电站施工流程步骤
光伏电站施工流程步骤
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
光伏电站施工流程主要包括以下步骤：
1.项目备案：向发改委申请项目备案，并向供电部门提交并网意向。
2.现场勘查：供电公司进行现场勘查，评估接入条件。
3.接入方案设计：依据勘查结果，供电公司提供并网接入方案。
4.系统设计与审查：企业提交接入系统设计，经供电公司审查批准。
5.施工准备：选择有资质的施工单位，准备材料与工具。
6.基础施工：进行支架基础制作、配电室建设等。
7.设备安装：安装光伏板、汇流箱、逆变器等电气设备。
8.系统接线：完成电气设备间的连接布线。
9.系统调试：对系统进行全面调试，确保正常运行。
10.并网验收：申请并网验收，由供电公司进行并网前的调试与验收。
11.签订合同：通过验收后，与供电公司签订并网及调度协议。
12.正式并网：安装计量装置，完成所有流程后正式并网发电。
光伏电站施工流程
光伏电站施工流程光伏电站的施工流程通常包括选址、规划设计、设备采购、土建施工、电气安装、调试运行、并网接入等多个环节。
下面将详细介绍光伏电站施工的各个步骤。
1.选址光伏电站选址是项目的第一步，它需要考虑的因素包括太阳辐射资源、地形地貌、土地所有权、用电需求等。
一般来说，太阳辐射资源越充足，光伏电站的发电效果越好。
同时，需要确保选址的地表质量良好，以确保设备的安全稳定运行。
2.规划设计规划设计是光伏电站建设的重要环节，设计人员根据选址情况完成电站的布局设计、方案选择、设备配置等。
在规划设计中，需要确定电站的容量、组串方式（串接方式）、逆变器数量和类型以及支架的布局等。
同时还要进行工程预算，确定项目的投资和收益预期，确保项目的可行性。
3.设备采购设备采购是光伏电站建设的核心环节之一、根据设计方案，将需要的组件、逆变器、支架、电缆等设备进行详细的选型和采购工作。
采购过程中需要考虑设备的质量、供货周期和售后服务等因素，选择可靠的供应商进行合作。
4.土建施工土建施工是光伏电站建设的重要环节之一、施工人员需要按照设计方案，进行场地平整、基础建设、支架安装等工作。
土建施工需要在光伏电站规划设计和设备采购完成后展开，确保设备的安全稳定地安装在基础上。
5.电气安装电气安装是光伏电站建设的另一个重要环节。
电气安装包括电缆敷设、接线、保护设备安装和电气柜调试等工作。
电气安装需要按照设计方案进行，确保光伏电站各个部分的电气连接正常，设备之间的协调配合良好。
6.调试运行调试运行是光伏电站建设的关键环节。
施工人员需要对光伏电站进行逐项检查、调试和试运行，以确保设备的正常运行和性能达到设计要求。
在调试运行过程中，需要检查逆变器的输出、组件的发电效果、电网连接等各个方面，并使用专业的仪器设备进行数据测试和分析。
7.并网接入并网接入是光伏电站建设的最后一步。
电站完成调试运行后，需要申请并网接入的手续，与电网侧的配电设备进行连接。
光伏电站水电工程施工流程
光伏电站水电工程施工流程一、项目前期准备1.1 项目调研：进行项目可行性研究，评估光伏电站的建设规模、预期发电量、投资回报期等关键指标。
1.2 选址选线：根据光照资源、地形地貌、土地条件等因素，选择合适的电站址和线路走向。
1.3 设计方案：委托有资质的设计单位，根据项目需求，编制光伏电站和水电工程的设计方案。
1.4 立项审批：完成项目立项、环境影响评价、水土保持、土地使用权取得等前期手续。
二、施工准备2.1 施工现场准备：对施工场地进行平整、清障、搭建临时设施等。
2.2 施工道路建设：修建施工临时道路，确保施工材料和设备运输畅通。
2.3 施工供电供水：解决施工期间的供电供水问题，确保施工顺利进行。
2.4 施工组织设计：制定施工组织设计，明确施工方法、工艺流程、质量标准等。
2.5 施工队伍组建：组织具有相应资质的施工队伍，进行技术培训和安全教育。
三、主体工程施工3.1 光伏电站施工3.1.1 基础施工：根据设计要求，进行光伏支架基础施工。
3.1.2 光伏组件安装：按照设计方案，安装光伏组件，确保组件安装牢固、朝向正确。
3.1.3 电气设备安装：安装光伏电站的汇流箱、逆变器、电缆等电气设备。
3.1.4 系统调试：完成光伏电站的调试工作，确保电站运行正常、发电量达到预期。
3.2 水电工程施工3.2.1 坝体施工：根据设计要求，进行坝体土石方开挖、填筑、防渗等施工。
3.2.2 河道疏浚：清理河道，确保河道畅通。
3.2.3 水库蓄水：完成水库蓄水前的一系列准备工作，如排水、降水等。
3.2.4 发电设备安装：安装水轮机、发电机、励磁系统等发电设备。
3.2.5 输电线路施工：施工输电线路，将发电的电能输送至变电站。
四、施工验收及投运4.1 施工验收：项目完成后，组织验收组对工程质量、进度、投资等进行验收。
4.2 投运调试：验收合格后，进行投运调试，确保光伏电站和水电工程运行稳定、达到设计发电能力。
4.3 运行维护：建立运行维护制度，定期对光伏电站和水电工程进行巡检、维护，确保长期稳定运行。
光伏电站建设工程施工流程
光伏电站建设工程施工流程一、前期准备工作1.1 勘察设计阶段在光伏电站建设工程施工流程中，勘察设计是非常重要的一环，其准确性和完整性直接影响到后期施工的顺利进行。
在勘察设计阶段，施工单位需要全面了解项目地区的地形、气候、土壤等情况，提前规划好工程施工的方案。
1.2 材料采购在开工前，施工单位需要提前采购各种施工所需的材料，包括太阳能电池板、支架、逆变器、电缆等，以确保在施工过程中材料不会出现短缺情况，从而影响工程的进度。
1.3 组织人员在施工前期，施工单位需要组织好施工队伍，包括工程师、技术人员、工人等，确保施工队伍人手齐全，能够满足工程施工的需求。
1.4 施工计划在前期准备工作中，施工单位需要制定好详细的施工计划，包括施工周期、施工顺序、工序安排等，以确保工程按计划顺利进行。
二、土方开挖阶段2.1 地基处理在土方开挖阶段，施工单位需要对项目地区进行地基处理工作，包括平整土地、填筑土方等，以为后期设备的安装做好准备。
2.2 埋地电缆敷设在土方开挖阶段，施工单位需要进行埋地电缆的敷设工作，将光伏电站的电缆与逆变器、电池板等设备连接起来。
2.3 支架安装在土方开挖阶段，施工单位需要进行支架的安装工作，主要是将支架固定在地面上，为接下来的电池板安装做好准备。
2.4 钢架组装在土方开挖阶段，施工单位需要进行钢架的组装工作，将钢架根据设计要求进行组装，以承载后期安装的太阳能电池板。
三、光伏组件安装阶段3.1 太阳能电池板安装在光伏组件安装阶段，施工单位需要进行太阳能电池板的安装工作，主要是将电池板安装在支架上，并与逆变器、电缆等设备连接。
3.2 逆变器安装在光伏组件安装阶段，施工单位需要进行逆变器的安装工作，将逆变器安装在电缆接头处，将直流电转换为交流电。
3.3 汇流箱安装在光伏组件安装阶段，施工单位需要进行汇流箱的安装工作，将汇流箱安装在光伏电池板的连接处，对电流进行集中控制。
四、电缆铺设阶段4.1 电缆敷设在电缆铺设阶段，施工单位需要进行电缆的敷设工作，将各个设备的电缆进行连接，并与配电站等设备连接。
光伏电站施工工艺流程
光伏电站施工工艺流程1.前期准备在光伏电站施工之前，需要进行一系列的前期准备工作。
首先，需要进行场址选择和土地准备，确定建设光伏电站的地点，清理场地并进行平整处理。
然后，需要进行环评和用地审批，确保项目符合环境和法规要求。
此外，还需要进行项目融资和签订设备供货合同等。
2.土建工程土建工程是光伏电站施工的重要一步，包括场地平整、基础施工和道路建设等。
首先，根据光伏电站的规模和布局设计，进行场地平整工作，清理垃圾和野草，并进行场地测量和标志。
然后，进行基础施工，包括电站大门、办公楼、变电站等建筑物的建设。
最后，进行道路建设，包括道路铺设和标志安装等。
3.电气设备安装电气设备安装是光伏电站施工的重要环节，包括主变压器、逆变器、配电柜等设备的安装和接线。
首先，安装主变压器，并进行连接和固定。
然后，安装逆变器和配电柜，并进行设备的接线和调试。
此外，还需要进行电站的接地和防雷处理。
4.光伏组件安装光伏组件安装是光伏电站施工的核心环节，包括光伏组件的安装和固定。
首先，根据设计要求和布局图，进行光伏组件的安装，使用支架进行固定，并进行线路的连接。
然后，进行组件的调整和校正，确保组件的朝向和倾斜度符合设计要求。
5.接入并网及调试接入并网是光伏电站施工的关键步骤，包括电站的并网申请和并网验收。
首先，进行电站的并网申请，提交相关申请材料，并进行电站相关设备的验收和测试。
然后，进行电站的并网调试，包括逆变器的启动和调试，电站的电网连接测试等。
最后，进行并网验收，确保电站的并网方式符合要求，并获得相关部门的验收证书。
光伏电站施工工艺流程以上是基本的大致流程，不同的电站规模和要求可能会有所不同。
在实际施工过程中，还需要进行现场安全措施的落实，如施工安全培训和安全防护设施的设置等。
此外，还需要进行项目的进度和质量管理，保证施工工艺流程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、熟悉设计
1、系统的容量；
2、电池板（类别、参数、数量等）；
3、组串设计（初步估算箱体的尺寸）；
4、汇流箱的数量、尺寸；
5、电缆型号、数量、大小；
6、逆变器型号、数量、尺寸；
7、并网柜数量、尺寸；
8、监控系统（有无大的液晶显示屏，考虑电源）；
9、组件固定安装形式；
10、初步拟定的设备安装位置及设备安装数量
二、现场确认
1、确认安装场地尺寸（实际尺寸与图纸误差）；
2、安装场地有无后增的设备影响施工。
3、确定集线箱的安装位置（综合考虑布线、固定、阴影、操作）；
4、根据设备（有时包含监控电脑）数量、尺寸、摆放方式、间距要求选定配电房。
5、确定配电房的门是否够设备进入。
6、电缆走线，确认是否有现成管道或桥架能满足电缆布线
7、并网点具体位置确认(条件允许的话提供就近并网点)
8、大显示屏的安装位置确认；
9、电站接地位置确认
三、施工资料准备
1、根据已收集的资料，尽可能详细的绘制施工图。
施工图需特别注意业主的要求（例如技术协议等）。
2、根据施工图纸制作大料表。
大料表尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求。
3、根据施工图、技术协议编写《施工技术交底》。
4、根据《施工进度计划》绘制《材料进场计划》。
四、现场施工
依丽瀑能源工程技术（上海）有限公司所施工建设的项目图片为例，施工步骤如下：
1、现场弹线定位；
2、支架、埋件安装；
3、组件安装固定
4、线槽及走线
5、设备安装
6、设备接线
五、系统调试
1、查看并处理电池板阴影问题；
2、检查各箱体内部和电池板内的接线可靠性；
3、组串电压测量；
测量组串电压是否在合理范围内。
4、绝缘电阻测量；
相间、相对地≥0.5MΩ，二次回路大于1MΩ（测量采用兆欧表）。
5、接地电阻测量；
所有不同用途和不同电压的电气设备应使用一个总的接地体，接地电阻值≤4Ω（测量采用接地电阻测试仪）。
6、并网运行
观察设备运行正常与否（查看设备说明书），测量逆变器的输出电流和电压，确认逆变器显示数据的准确性。
7、监控软件调试
8、记录发电数据
六、人员培训及资料移交
6.1 人员培训
1、根据工程特点，编写《光伏监控系统操作手册》、《光伏系统操作手册》、《用户维护手册》。
2、准备好《逆变器说明书》、《光伏并网柜说明书》、《直流汇流柜说明书》、《气象站说明书》等工程涉及到的重要设备的说明书。
3、重点讲解光伏发电的简单原理、现场光伏组件分布情况、设备分布地点，操作过程中需注意的细节等。
4、现场示范如何进行操作，并请受训人员独立操作一遍，并在指正可能出现的错误操作。
5、记录参与培训人员姓名和电话，以便后期出现故障或维护时联络。
6.2 资料移交
1、根据现场实际施工情况以及现场的实际尺寸，在施工图的基础上修改，最终绘制成竣工蓝图；
2、培训资料、设备说明书；
3、施工报验资料；
4、发电运行记录；
5、提供《竣工资料签收表》和《设备移交表》与接收方签字并留底。
