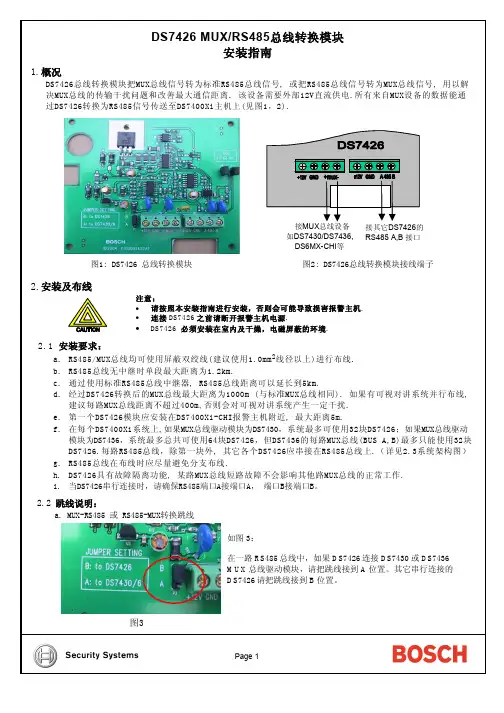

博世 DS7426 安装指引
图1: DS7426 总线转换模块
安装及布线
注意：
• 请按照本安装指南进行安装，否则会可能导致损害报警主机
• 连接DS7426之前请断开报警主机电源
• DS7426 必须安装在室内及干燥，电磁屏蔽的环境安装要求：
a. RS485/MUX总线均可使用屏蔽双绞线(建议使用
b. RS485总线无中继时单段最大距离为1.2km.
c. 通过使用标准RS485总线中继器, RS485总线距离可以延长到
d. 经过DS7426转换后的MUX总线最大距离为1000m (
建议每路MUX总线距离不超过400m,否则会对可视对讲系
e. 第一个DS7426模块应安装在DS7400Xi-CHI报警
f. 在每个DS7400Xi系统上,如果MUX总线驱动模块为
模块为DS7436，系统最多总共可使用64块DS7426
DS7426.每路RS485总线，除第一块外, 其它各个
图3
图4
系统架构图:
DS7400Xi的MUX总线驱动模块为。
博世DS7400报警主机简易编程.
DS7400主机编程1.把DS7436总线驱动器、DS7447键盘、DS7432模块等配件连接好(DS7447键盘和DS7432模块要相应做好跳线。
2.把DS7400主机的8个基本防区不用到的接上2.2k电阻。
3.进入编程,输入编码(出厂9876+#+04.编辑防区类型:输入防区号如0039(代表第9防区+03#或07#(03#表示即时防区;07#表示24小时防区一般探头选03#,设置完长按*字键退出。
5.系统分区:如要分两个区即9876#0+3420+10#+设置完长按*字键退出。
6.确定哪个防区属于哪个分区:从第1防区到第248防区地址是从0287-0410共124地址,每个地址代表两个防区,如想将1、2、3防区分到第一分区,4、5、6防区分到第二分区编程是:7.9876#0+0287+00#(1、2防区设为一分区,输完地址自动调到0028+01#(3防区为一分区,4防区为二分区,地址自动调到0029+11# (将第5和第6防区分到二分区设置完长按*字键退出。
(防区后面的0代表一分区,1代表二分区。
8.键盘分区管理:键盘要先做好调线,第一个键盘调1,第二个键调到2,第一个键盘编为主键盘,第二个分为第二分区分键即: 9876#0+3131+31#(防区后面第一位是代表第一个键盘为主键盘,第二位是代表第二个键盘为液晶键盘+3139+01#设置完长按*字键退出(地址后面第一个0是表示第一个键盘为一分区,地址后面第二个1是表示第二个键盘为二分区。
9.进入/退出延时设置:进入延时设置9876#0+4028+06#(地址后面两位代表时间,输入00-51,以5秒为单位,是0-255秒设置,(如06即是表示30秒,出厂是09为45秒,设置完长按*字键退出。
退出延时设置:9876#0+4030+06#,表示意思跟进入延时一样,出厂是12为60秒10.电话号码设置:9876#0+3159+第一组电话号码+#+3156+*20#+3175+第二组电话号码+#+3157+*20#+3429+0001+#设置完长按*字键退出。
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。
它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。
2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。
通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。
4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。
它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。
5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。
它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。
6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。
用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。
总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。
它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。
用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。
智能化安防设备安装与调试12 CC408报警主机的连接
1）CC408硬件连接
（2）完成8个防区的硬件连接 通过接线端子Z1—Z4与+12V间分别接入3.3K和6.8K线尾电阻方式获得8防区。 注意线尾电阻必须接到探测器内部以避免恶意破坏。
-
+
1）CC408硬件连接
（3）
控制 键盘接入
将ICP-CP508液晶键盘接入报警主机，颜色对应，注意不 同线色对应的位置，避免短路。
BACK
谢谢您的观看
2）CC408硬件认识
FAULT 指示灯
FAULT 指示灯用于显示系统已探测到故障。 每次探测到新的系统故障时(如：FAULT 指示灯闪亮 )，键盘将会每分钟鸣叫一次。 按一次AWAY 键，将会确认故障(如：FAULT 指示灯亮启 )，取消鸣叫。
BACK
2）CC40列声音提示：
12博世报警主机CC408的认识
安防设备安装与系统调试
目 录/Contents
01
CC408硬件连接 02
CC408硬件认识
01
CC408硬件连接
•电源的连接 •防区的连接 •键盘连接 •警灯连接
1）CC408硬件连接
（1）电源连接 如图2-72所示，分别接入220VAC交流电和蓄电池给系统供电。（不通电）
（4） 报警灯 将报警指示灯接入对应输出接口，注意正负极。
02
CC408硬件认识
•电源供电
CC408电源供电方式：220VAC交流供电，同时可使用蓄电池作为备用电源。
•接线端子与功能 •防区指示灯
•键盘认识
•工作状态指示灯
•键盘声音的辨别 观察键盘声音并知道其含义。
2）CC408硬件认识
CC408带2个分区的8防区防盗报警主机。编程数据储存在不易丢失信息的 EPROM 储存器中。即使在全部电源丢失期间，也可保留所有相关的配置 和用户数据。
博世DS7400报警主机(简易实用编程)
周界报警（博士）实用编程一、进入编程：
输入9876 #0
输入00XX
输入YY #
注释：
1、#为确认标志
2、XX：防区地址= 防区+ 30
3、YY：防区功能号01至30
4、防区功能号00表示屏蔽防区
如：
输入9876#0
输入0031
输入00# （表示屏蔽第1防区）二、推出编程：
按*4秒后退出编程
三、布防/撤防：
布防：
1234+ON
撤防：
1234+OFF
强制布防：
1234+ON+Bypass
四、旁路防区：
1234+ Bypass+XXX
五、系统初始化：
输入9876 #0
输入4058
输入01 #
注释：4058初始化数字段
六、双防区特性设置：
输入9876 #0
输入041911#
．．．．．．
．．．．．．
输入053411#
注意：
1、0419—0534代表第9到240防区对应的防区特性编号；
2、11#为默认在双防区特性中不能更改；
3、在某一防区特性编号输入11#后，其自动调至下一防区特性
编号；
4、设置完成后按*退出编程；
七、DX4010V2驱动安装：
1、线路连接：
A主机、通讯器之间R——红色（red），G——绿色(green)，
B——黑色(black)，Y——黄色(yellow) B通讯器、电脑之间 USB连接线
2、驱动安装：
通讯器的地址码拨动为257，然后安装小光盘即为安装驱动
若无法安装则使用键盘进入编程重新设置通讯方式：
9876 #0
4019 18#
4020 25#
按*退出编程即可。

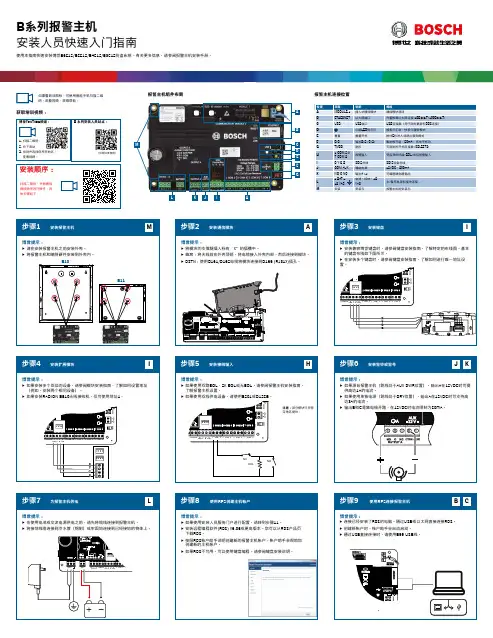

博世B6512 B5512 B4512 B3512报警主机安装快速入门指南说明书
请在安装报警主机之前安装外壳。
将报警主机和随附硬件安装到外壳内。
安装顺序：（仅限北美使用）到并选择您所在地区，Test MenuNotification TestRevisionsTest Report Walk Test RFBT钱夹发射器RFDL–11三技术被动 红外微波， 35 x 25英尺RFPR–12被动红外，防宠物，40 英尺RFDW–RM 隐蔽式门/窗磁RFDW–SM表面安装门/窗磁RFGB 玻璃破碎探测器RFUN通用发射器，带门/窗磁RFSM无线烟雾探测器RFPR–C12幕帘被动红外，防宠物， 40 x 5英尺RFPB–SB RFPB–TB 单键和双键紧急按钮RFKF–TBS RFKF–FBS双键和四键遥控器ACA–ATR13ACD–ATR14CSACD–ATR11ISOB810 SDI2无线接收机RFRP 无线中继器所有博世IP摄像机DS9370/DS9371360三技术70英尺ISC–BDL2–WP12G/WP6G/W12G三技术40 x 40英尺/20 x 20英尺/40 x 40英尺B430电话(PSTN)D192G 警铃监测模块D125B 双重B类启动模块B201 双线供电循环F220/F220–B6R 烟雾探测器，带底座D132A 反转继电器B56键盘底盒D137安装支架D138安装支架，直角ICP–EZTS 通用防拆B10中型外壳B11小型外壳B208 8输入模块B308 8输出模块ISC–CDL1–W15x 三技术50英尺Commercial 系列B443蜂窝（需要 HSPA+ SIM卡）D5500CU RPS升级远程安全控制移动应用程序B99USB线远程安全控制+移动应用程序G450 Z-Wave 家用控制网关EN4200串行接收机B820 无线接口B942触摸屏报警主机B901门禁模块（仅限B6512）D101锁和钥匙套件ISC–CDL1–WA15x 三技术+防遮挡功能50英尺注意：部分产品和功能只在特定地区提供。
博世总线主机调试方法
博世总线主机调试方法A BCDEFGH 1、 编程： 9876#0 2、 0039 07# （9号） 定义防区：07#，连续报警; 3、 0040 07# （10 号） 4、 -0060 07# （22 号） ** : 退出--- •一 按 * 秒后，退出编程。
24H 防区 1、 0419 00# （9号） 定义模块类型: 2、 0420 00# 10号)3、 ....... 0440 00# （22 号）B 、辅助端口打开：4、 4019 17# 使用7412, 全部事件5、 4020 30# 通讯速率： 48006、 键盘接线后， 需要拆盖儿插跳线。
7、 PIN 码：1234C 、32路报警盒和报警防区一- 一对应，11#，双防。
即：9防区 9#报警输出 （平时NO ,报警 NC ) 矩阵报警接口单元接收为 NO 或NC （二福为NC ) Q Q Qo o Q如果全部为单防区模块，则以下无须编程 oo#，单防,H:对应防区1 —8 ，现在显示为报警闭合G:对应防区9 —16 ,以此类推。
F:院内动点，视频对应点:院25# --- ■-视频输入85# ；院26# --- ■-视频输入86# ；院27# ---■-视频输入87# ；院长机- ---视频输入88# ；G: 11#楼内2个电梯，视频对应点电梯1# - ---视频输入31# ；电梯2# - ---视频输入32# ；H:光端机来动点，视频对应点：院23# --- ■-视频输入112# ；院24# --- ■-视频输入113# ；E: LED滚动速度：1级慢，----------- 8级快。
IP7400XI-CHI报警主机简明安装使用指南
1.1 简介 ....................................................................................................................................................................................6 1.2 主要功能 ............................................................................................................................................................................6 1.3 电性能指标 ........................................................................................................................................................................6
IP7400XI-CHI 报警主机
IP7400XI-CHI
zh 简明安装使用指南
IP7400XI-CHI 报警主机
zh 3
目录
目录 ................................................................................................................................................................................................... 3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Dx7400简单实用调试手册
DX7400 报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用 DX7400 主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
1、正常布防：密码（1234）+“布防”键。
撤防和消警：密码（1234）+“撤防”键。
2、强制布防：密码（1234）+“布防”键+“旁路”键、
3、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如 008）
4、、进入编程和退出编程：进入编程是 9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
5、、如何填写数据：DX7400 主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD 显示：Prog Mode Adr=DX7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入 21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据 1；再按“#”则可出现数据 2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到 Prog Mode Adr= 。
6、、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、小时防区等等。
24 其中 01 代表延时防区；代表即时防区； 03 07 代表 24 小时防区。
（此项一般不用编写，用出厂值即可）
7、、确定一个防区的功能：（地址是 0031—0278），0031 代表第一防区，0032 代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址 0038 中的数据改为 03 ，再按“#”确认就可以了。
（注意：此项一定要编写）
8、、防区特性的设置：（地址是 0415—0538），0415 代表第一、二防区，0416 代表第三、四防区，如此类推………。
数据 1 代表前面一个防区，数据二代表后面的一个防区。
此类表示防区
使用那种扩充模块。
如果使用的防区是主机自带防区和 DS-7457I 的扩充防区则需把数据设定为0 ；如果使用的防区是 DS-7432 的扩充防区则需把数据设定为 1。
9、、分区编程：DX7400 可分 8 个分区，并可以自由设定每个分区包含那些防区。
10、、DX7400 把系统分区：（地址是 3420），其中数据 1 表示使用多少个分区，输入 0 代表 1 个分区；输入 1 代表 2 个分区……….输入 7 代表 8 个分区。
出厂值是 0；数据 2 表示有无公共分区，出厂值是 0。
（如果系统不分区，此项不用编程）
DX7400 防区旁路编程：（地址是 2721—2724），具体编程请参考说明书 P26—P27。
（注意：如果防区需要旁路，则此项一定要编写）
DX7400 强制布防和接地故障：（地址是 2732）数据 1 表示可以强制布防多少个防区，数据 2 表示系统是否检查接地故障，出厂值是 1，如果接地有问题排除不了，则可把数据 2 修改为 0。
DX7400 修改编程密码：（地址是 7589）可以输入 4—6 位数的密码
DX7400 修改主操作密码：（地址是 7592）可以输入 4—6 位数的密码
11、用户编号：（地址是 3429—3159）详细操作见说明书
下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过
一段时间，请将恢复出厂值。
进入编程：9876#0 秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应 1—8 防区）地址的内容全部改为 03 ，延时就改为 01, 24 小时防区改为 07, 也可以单独的改某一个防区的值。
再输入 4058, 再输入 01#，听到一声响后，再按住* 键 4 例：区。
1 防区为延时，2、3、4、5、6 为立即报警防区，7、8 为 24 小时防 9876#0（进入编程） 0031(01# 1 防区) 03#03#03#03#03# (2—6 防区) 07#07# （7、8 防区）按*号键 4 秒退出编程。
: 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436 （DS7430） + DS7457I 由于前八个防区被主机占用，所有外扩展的防区都将从 9 开始。
DS7457I 的地址也将从 9 开始拔。
参考 DS7457I 说明书上的地址拔码表. 绝大多数此类工程，防区特性都是立即或 24 小时防区。
上面已告诉大家设防区时的数值（03 为立即，07 为 24 小时）。
防区地址从0039 （第 9 防区）开始，以此往下推，0040 为第 10 防区的地址。
例：一周界安装了 36 对对射，使用了 36 个 DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着 03# ………..这样一直按 36 个 03# (含第一个) 不管什么方法，实现即可。
完成后，退出编程。
博世报警主机系统的主要一些操作指令：
1、设防：1234+ON
撤防：1234+OFF
3、进入编程：9876+#+0
退出编程：*按 4 秒
5、恢复出厂值：4058+01。
