灰土挤密桩施工要求
灰土挤密桩施工方案(使用)..
灰土挤密桩施工方案
一、工程概况
灰土挤密桩作为一种地基处理工艺，在土木工程中得到广泛应用。
本文针对灰
土挤密桩的施工方案进行了详细探讨。
二、施工前准备
1.地表清理：清除施工场地上的障碍物和杂物，确保施工区域干净整洁。
2.确定施工范围和深度：根据设计图纸和要求，确定灰土挤密桩的施工
范围和深度。
三、施工工艺
1.钻孔：根据设计要求，使用挖掘机或钻孔机对灰土挤密桩的孔进行钻
挖，确保孔壁光滑。
2.灌浆：在挖好的孔中灌注预制好的灌浆料，确保土壤与灌浆料充分结
合。
3.压实：采用振动锤或压路机对灌浆料进行压实，使其达到设计要求的
密实度。
四、施工注意事项
1.在施工过程中要严格按照设计要求和施工方案进行操作，防止出现质
量问题。
2.施工现场要保持干净整洁，减少杂物对施工造成的影响。
3.施工人员要接受专业培训，掌握相关的操作技能，确保施工安全。
五、施工结束及验收
1.施工完成后，对挤密桩进行检查，确保符合设计要求。
2.进行验收：由专业人员对灰土挤密桩进行验收，确保施工质量。
结语
灰土挤密桩作为一种重要的地基处理工艺，在工程建设中具有重要的地位。
通
过科学合理的施工方案和严格的质量控制，可以保证灰土挤密桩的施工质量和工程安全。
希望本文所述的施工方案能为相关工程提供一定的参考价值。
灰土挤密桩施工方法
灰土挤密桩灰土挤密桩加固按正三角形布置，桩径0.4m，桩间距1.3m，加固深度不超过12m。
加固范围为路堤地段超出两侧坡脚排水沟外边缘0.5m，加固深度应穿透湿陷性黄土层到达非湿陷性黄土层以下1.0m，桩顶铺设厚0.5m的三七灰土垫层，灰土垫层其压实系数不小于0.95，三七灰土垫层内夹铺1-2层高强土工格栅。
(1)成孔工艺：采用振动沉管打桩机将与桩孔同直径钢管振入土中使土向孔的周围挤密，然后缓慢拔管成孔。
桩管顶设桩帽，下端作成60°角度锥形活动桩尖，以利空气流动，减少拔管时的阻力，避免坍孔。
成孔后及时拔出桩管，不应在土中搁置时间过长。
成孔顺序按里程一排排推进，同一里程由中间向两边推进，同排内间隔1孔进行，以免因挤压造成相邻孔缩孔。
(2)水泥土拌制与运输：土料和水泥的选用应符合设计要求。
水泥土配合比按设计要求宜先采用厂拌，采用小车运输。
根据室内土工试验严格控制水泥土含水量，若含水量大采用分摊晾干，若含水量小采用洒水润湿。
水泥土拌制根据回填要求随拌随用，被雨水淋湿、浸泡的水泥土严禁使用按作废处理。
下雨期间不进行水泥土拌制。
(3)水泥土回填夯实：桩孔分层夯实，每次回填厚度为250～400mm，采用提升式夯实机夯实。
配置直径0.35m，重量45kg的铸钢夯锤，落锤高度不小于2m，每层夯实不小于10锤（具体参数由试验确定）。
施工时，逐层以量斗定量向孔内下料，逐层夯实。
(4)施工步骤：①桩机进行入现场，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。
施工前在桩架或钢管上标出控制深度标记，以便施工中进行钢管深度观测。
②桩机就位，调整沉管与地面垂直，确保垂直度偏差不大于1%。
③起动马达沉管沉到预定标高。
④控制拔管速率，拔管过程中不允许反插。
⑤分层填料、夯实直至桩顶标高。
灰土挤密桩加固路堤地基示意见图1。
图1灰土挤密桩加固路堤地基示意图。
灰土挤密桩施工
灰土挤密桩施工1、成孔方案灰土挤密桩采用冲击成孔，孔内深层强桩采用机械掏孔。
成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，灰土桩施工完成后，表层0.5m松动层应铲除并立即铺设3﹕7灰土垫层。
2、施工工序测放桩位→桩位验收→桩机就位→沉管挤密，同时拌制灰土→终孔验收→分层回填挤密成桩。
3、工艺流程（1）测量放线根据甲方提供的测量基准点，设置固定的控制点标志。
根据图纸尺寸布设桩位，用灰桩固定。
桩位放出后，根据桩位间距离，用钢尺进行检验，合格后报请建设单位和监理单位现场检查验收。
（2）成孔作业灰土挤密桩成孔方法采用沉管挤密，成孔挤密应由外向里，间隔1－2孔进行，成孔后应立即进行夯填，沉管时采用ZJ40导杆式柴油锤，桩尖定位对准桩中心，调平桩架后，使桩管垂直后方可升锤，待桩管深度超过1米后，并能保证桩管方向，稳定后，再加大落距，继续锤击，直到达到设计深度为止。
沉管过程中，如发现锤跳过高，速度过慢等现象（一般表现由于土质坚硬或遇到石块等），则宜控制油门，减少落距，并密切观察桩管垂直度，直到正常方可进行锤击。
桩管达到设计深度后，应立即关油门，徐徐拔出桩管，认真检验深度、孔径，如发现局部轻微缩孔现象，立即进行修正，使达到设计要求。
孔内深层强桩采用机械掏孔，隔排隔行跳打。
根据现场条件和场地情况可考虑采用机械洛阳铲或长螺旋钻机成孔。
（3）桩孔回填成孔后，孔底在填料前必须夯实，灰土挤密桩填料采用2﹕8灰土，孔内深层强夯桩填料采用水泥土，分层回填夯实。
石灰石采用新鲜消石灰，其粒径不得大于5mm。
土料宜采用粉质粘土，但不得使用块状粘土和砂质粉土，不得含有松软杂质，土料应过筛，筛网孔不大于15mm。
水泥品种铝酸三钙含量不大于5%的普通硅酸。
灰土配合比为2﹕8灰土，配合比应同施工员定出样标后，再施工，灰土应拌合均匀，颜色一致，当天拌合应当天使用，隔夜灰土不得使用，为控制灰土质量，施工中应对照样标检查，灰土拌合中必须控制灰土含水量与最优含水量之差不超过±2%。

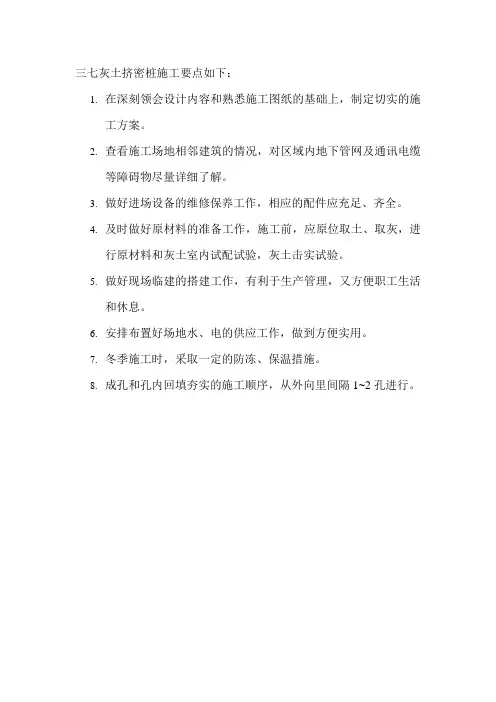

37灰土挤密桩施工要点
三七灰土挤密桩施工要点如下：
1.在深刻领会设计内容和熟悉施工图纸的基础上，制定切实的施
工方案。
2.查看施工场地相邻建筑的情况，对区域内地下管网及通讯电缆
等障碍物尽量详细了解。
3.做好进场设备的维修保养工作，相应的配件应充足、齐全。
4.及时做好原材料的准备工作，施工前，应原位取土、取灰，进
行原材料和灰土室内试配试验，灰土击实试验。
5.做好现场临建的搭建工作，有利于生产管理，又方便职工生活
和休息。
6.安排布置好场地水、电的供应工作，做到方便实用。
7.冬季施工时，采取一定的防冻、保温措施。
8.成孔和孔内回填夯实的施工顺序，从外向里间隔1~2孔进行。

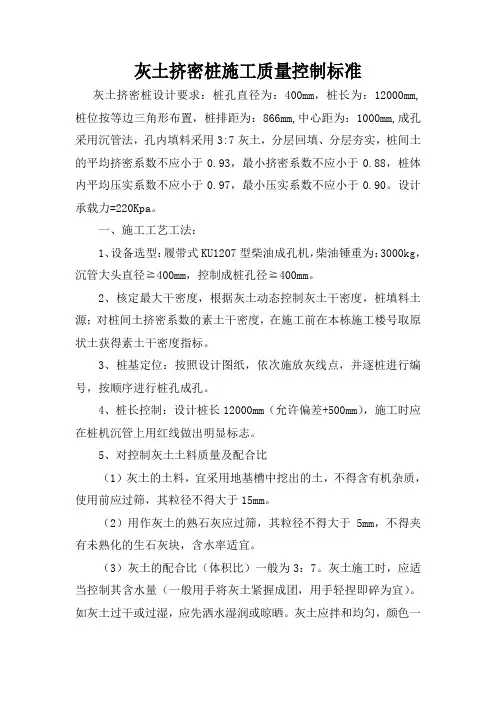

灰土挤密桩控制标准
灰土挤密桩施工质量控制标准灰土挤密桩设计要求：桩孔直径为：400mm，桩长为：12000mm,桩位按等边三角形布置，桩排距为：866mm,中心距为：1000mm,成孔采用沉管法，孔内填料采用3:7灰土，分层回填、分层夯实，桩间土的平均挤密系数不应小于0.93，最小挤密系数不应小于0.88，桩体内平均压实系数不应小于0.97，最小压实系数不应小于0.90。
设计承载力=220Kpa。
一、施工工艺工法：1、设备选型：履带式KU1207型柴油成孔机，柴油锤重为：3000kg，沉管大头直径≧400mm，控制成桩孔径≧400mm。
2、核定最大干密度，根据灰土动态控制灰土干密度，桩填料土源；对桩间土挤密系数的素土干密度，在施工前在本栋施工楼号取原状土获得素土干密度指标。
3、桩基定位：按照设计图纸，依次施放灰线点，并逐桩进行编号，按顺序进行桩孔成孔。
4、桩长控制：设计桩长12000mm（允许偏差+500mm），施工时应在桩机沉管上用红线做出明显标志。
5、对控制灰土土料质量及配合比（1）灰土的土料，宜采用地基槽中挖出的土，不得含有机杂质，使用前应过筛，其粒径不得大于15mm。
（2）用作灰土的熟石灰应过筛，其粒径不得大于5mm，不得夹有未熟化的生石灰块，含水率适宜。
（3）灰土的配合比（体积比）一般为3：7。
灰土施工时，应适当控制其含水量（一般用手将灰土紧握成团，用手轻捏即碎为宜）。
如灰土过干或过湿，应先洒水湿润或晾晒。
灰土应拌和均匀，颜色一致。
拌好后应及时使用，并做到随成孔、随回填夯实的原则，决不得隔日夯打使用。
6、桩孔回填用3:7灰土，土料选用有机质含量<5℅黄土，其土料粒径≤15mm,消石灰粒径≤5mm，机械筛土按3:7灰土比例进行控制，并在筛土机旁拌存试样，供参照。
7、桩孔回填，应随成孔随回填，并分层加灰回填夯实，回填系数随时动态测定，每层用量斗向孔内下料（每次下灰土厚度折合方量约：0.1m3³）。
灰土挤密桩施工施工技术要点
1．了解施工场地的工程地质条件和环境情况，需收集相关资料2．编制好施工技术方案及相应的技术措施4．复测基线、水准点的基础轴线。
5．冬季施工时，采取一定的防冻、保温措施，如灰土料运输时要覆盖或拌和时用热水等。
6．应首先进行成孔试验。
对于土质变化大、含水量变化大的工程，在不同地段进行的成孔挤密试验不宜小于2组。
7．桩孔（或桩顶）上部土层在桩孔回填结束后，将其挖除或按设计规定进行处理。
灰土拌和按设计配合比要求采用厂拌，采用运输车覆盖运送。
随拌随填孔，不得隔日使用。
成孔和孔内回填夯实的施工顺序，从外向里间隔1~2孔进行。
回填夯实时，单点夯击能不得小于20KN.m。
分层填料厚度不得大于35cm。
填夯施工前，应进行夯填试验，以确定合理的填实数量和填实次数，据填实质量标准确定检测方法应达到的指标。
桩间土的平均挤密系数不小于0.92。
孔底在填料前必须夯实。
填料要分层回填夯实。
填料量不得小于设计值。
桩身压实系数不小于0.96。
灰土回填采用连续施工，每个桩孔一次性分层回填夯实，不得间隔停顿或隔日施工以免降低桩的承载力。
夯填时尽可能打一孔填一孔，打孔时采用间隔打法。
对于未填实的墓穴、孔洞等面积不大、挖除不便时，将桩打穿通过，并在此周围增加桩数，力求将其挤（夯）密。
墓穴、孔洞等面积较大、深度较深时，及时通知设计单位、建设单位、监理单位，变更设计或采取进一步补救措施。
施工时，应保持桩位正确，桩身的垂直度符合设计和规范、规程的规定，宜打一孔，填一孔，或间隔几个桩位跳打夯实。
成孔深度、桩径应符合设计要求，夯填质量应严格控制，并及时进行检测。
若锤击数不够，可适当增加锤击数；若夯击能量比、夯击能不够，应更换夯锤或夯实机或调整夯锤落距。
每个桩孔回填料应与设计计算量相当，并适当考虑1.1～1.2的充盈系数。
1。
灰土挤密桩施工安全技术交底
4、施工现场内的一切电源、电路的安装和拆除必须有持证电工专管，电器必须接地并使用漏电保护开关。现场电缆必须架设并悬挂警示牌。
5、施工机械作业前，应进行详细的检查机械期：年月日
被交底人：
日期：年月日
6、打桩机要由专人操作，并由专人指挥。打桩机工作过程中，严禁臂下站人、行车等。启动前应检查并确认桩机各部件连接牢固，传动带的松紧度适当，减速箱内油位符合规定。
7、打桩区域应标示明显的安全标志，禁止非操作人员进入。施工现场各干道及危险处要设立安全警示标志，以防人员陷入，对已打好的挤密土桩孔要加盖防护。
灰土挤密桩施工安全
工程名称
分部工程
施工单位
分项工程
交底内容：
1、施工作业人员进人施工现场必须按规定配戴好安全帽和安全防护用品，并严格按有关规定的安全操作规程进行作业，不得违章操作。
2、所有新进场的人员上岗前必须经过安全三级教育，特种作业人员必须持证上岗，进入施工现场的一切人员必须佩戴安全帽，严禁酒后上班。
16、停机后，应将桩锤放到最低位置，盖上汽缸盖和吸排气孔塞子，关闭燃料阀，将操作杆置于停机位置，起落架升至高于桩锤1m处，锁住限位装置。
17、遇有雷雨、大雾和六级及以上大风等天气时，应停止一切作业。当风力超过七级或有风暴时，应将打桩机顺风向停置，并应增加缆风绳或将桩立柱放倒地面上，立柱应提前放倒。
交底人：
8、现场用电设备应实行三级漏电保护，配电箱要“一箱一机一闸一漏”保护，有色标，金属外壳必须连接专用的保护零线，所有电器设备采用接地接零保护。
9、桩机作业时，严禁在操作范围内站人，以免被带出的泥土砸伤。当机架出现摇晃、移动、偏斜或发出有节奏的声时．应立即停止工作，经处理后，方可继续施钻。
灰土挤密桩施工工艺及技术要求
灰土挤密桩施工工艺及技术要求一、材质要求灰土挤密桩：土料选用黄土；石灰选用Ⅲ级以上新鲜块灰，使用前4～7天浇水充分消解并过筛，颗粒直径应小于5mm，不含未熟化生石灰块。
灰土配合比按设计要求采用厂拌。
经试验确定土料合理含水率，该含水率能使经拌合后的灰土基本达到最佳含水率的要求。
每天施工前核定土的含水率是否为合理值，以保证拌和后灰土的含水量接近最佳含水量。
灰土拌制根据回填要求随拌随用，已拌成灰土不得超过24小时或隔夜使用；被雨水淋湿、浸泡的灰土严禁使用，按作废处理。
下雨期间不进行灰土拌制。
二、施工工艺流程及技术要求a．施工准备⑴复核地基土的含水率、饱和度，当地基土的含水率小于12％或大于24％、饱和度大于65％时，应及时通知设计单位予以确认，由设计单位确定是否变更设计。
⑵进行填料的轻型击实试验，确定施工用的相关参数，如最佳干密度、最佳含水量（注意实际施工时的最佳含水量低于轻型击实试验做出的最佳含水量）、配合比等。
⑶施工前清除地表耕植土。
平整场地，清除障碍物，标记处理场地范围那地下构造物及管线。
⑷测量放线，定出控制轴线、打桩场地边线并标识。
⑸成孔机械表面应有明显的进尺标记，以此来控制成孔深度。
⑹施工前进行土方、成孔、夯填和挤密效果试验，确定有关施工技术参数，并对试桩进行测试承载力和挤密效果等，对含水率较大的（如大于塑限含水率）应特别关注缩孔的问题，因缩孔影响桩长和桩径时，应及时与设计单位协商予以解决。
试桩数量应符合设计要求且不得少于2个施工单元（如按三角形布置每个施工单元7根桩）。
b．施工顺序隔排隔行，间隔1～2孔跳打，成孔后立即回填，以防止邻孔之间互相挤压造成相邻孔缩孔或振动坍塌。
当整片处理时宜由内向外进行，局部处理宜由外向内进行。
c．施工工艺⑴处理区段地基土的含水量宜接近最佳含水量，当土的含水率低于12％时，宜对处理范围内的土层进行增湿。
增湿处理应在地基处理前4～6d完成，需增湿的水通过一定数量和一定深度的渗水孔均匀地渗入处理范围的土层中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术要求
1、主要参数：
本工程DDC桩设计桩径为400mm，成梅花形布置，桩长4.5m含0.5m的预留虚桩头，在孔内分层回填2:8灰土，用1.5吨的圆柱形重锤夯击扩孔击实，使之在回填的同时把回填料向周围挤压，处理后的地基要求桩体压实系数≥0.96，其桩间土平均挤密系数≥0.93。
布置桩位：进行测量放线，按设计图纸放出各桩位置，用圆柱状物体按放出的桩点向下打击，后拔出，形成15cm孔洞，孔洞内灌入白灰，以便表面土壤比扰动后，清除表面扰动土层后仍能找见桩点。
钻孔：采用小螺旋引孔机成孔，成孔直径400mm，扩孔后桩径不小于550mm，钻孔深度：引孔后，用柱锤夯击8次后进行孔深测量，孔深不得小于4.5米。
回填前须用大装载机随时清除钻出的土，避免土回落入孔内。
（人工清土初步及平整，先夯，后清）
填料前孔底夯击次数：8击。
每根桩至少分8次填料：每次回填约0.13方。
每层夯击次数：每填土一层夯击10次。
落距：夯击落距下部5m，上部落距为极限高度的0.5m，以1/2设计桩长为界分为上下部。
施工机具移位：重复上述步骤进行下一根桩施工。
柱锤冲扩法施工夯击能量大，易发生地面隆起，造成表层桩和桩间土出现松动，从而降低处理效果，因此成孔及填料夯实的施工顺序宜间隔进行。
执行每日例会制度，施工班组组长参加。
2、施工注意事项：
①、成孔应隔行、隔点跳打成孔，以免填夯时造成相邻孔壁坍塌。
②、回填土料含水量以试验的最优含水量的百分数±2为佳，一般控制在17%～20%。
③、每天对照桩位编号图进行核对，做到记录与编号一致，记录与实际一致，避免出现漏桩。
各机质量旁站人员应如实作好记录，并随时抽查夯实情况，记录在案，确保桩身的均匀性和密实度。
每天双方管理人员对当天凌晨完成的桩进行签字确认。
④、施工人员必须严格执行不停航施工安全要求。
⑤、机具人员配置：人员配置：现场必须配备管理人员6人，3人负责放线，1人进行现场管理、机械调配及，专业电工1人，机械维修1人；设备配置2台引孔机配备、2台重锤、1台小装载机每小时完成至少5根桩，并派专人负责施工原始记录。
附：灰灰土挤密桩安全交底。
