粉末冶金基础知识
粉末冶金知识大全
粉末冶金知识大全简介粉末冶金是一种重要的制备材料的方法，它通过将金属或非金属加工成粉末，再通过压制和烧结等工艺将粉末粒子紧密结合形成所需的材料。
本文将介绍粉末冶金的基本原理、工艺流程和应用领域。
1. 粉末制备粉末冶金的第一步是制备粉末。
常见的粉末制备方法包括：•原子熔化法：通过将金属或合金加热到高温，使其熔化后迅速冷却，冷却过程中形成的微细颗粒即为粉末。
•机械研磨法：将金属块或合金块放入球磨机中与球磨介质一起磨碎，经过一定时间后得到所需的粉末。
•物理气相法：通过高温蒸发和凝聚，使金属或合金从气相转变为粉末。
常见的物理气相制备方法有气体凝聚法、物理溅射法等。
2. 粉末冶金工艺粉末冶金包括压制、烧结和后处理等多个工艺步骤。
2.1 压制压制是将制备好的粉末以一定的压力塑造成所需形状的过程。
常见的压制方法有：•静态压制：即将粉末放置在模具中，施加垂直于模具方向的压力，使粉末颗粒之间发生塑性变形，形成一定形状的绿体。
•动态压制：即通过提供一个快速冲击力，使粉末颗粒互相碰撞并发生变形，形成一定形状的绿体。
2.2 烧结烧结是将压制好的绿体在一定温度下进行加热，使粉末颗粒之间发生扩散和结合，形成致密的材料。
常见的烧结方法有：•常压烧结：将绿体放在电炉或气炉中进行加热，使粉末颗粒熔结或固相扩散结合。
•热等静压烧结：在加热的同时施加一定的压力，用于加强绿体的结合。
2.3 后处理烧结完成后，还需要进行一些后处理步骤以提高材料的性能。
常见的后处理方法有：•热处理：通过控制温度和时间，在一定的条件下改变材料的组织结构，提高其硬度、强度等性能。
•表面处理：在材料表面形成覆盖层、涂层或改变表面形貌，以提高耐磨、耐腐蚀等性能。
3. 应用领域粉末冶金在许多领域都有着广泛的应用。
3.1 金属制品粉末冶金可以制备各种金属制品，如汽车零部件、工具等。
由于独特的结构和物理性能，粉末冶金制品具有优异的耐磨、抗拉伸和耐腐蚀等特点。
3.2 陶瓷制品通过粉末冶金技术可以制备出高纯度、高强度的陶瓷制品，如陶瓷刀具、陶瓷齿轮等。
粉末冶金知识大全
粉末冶金知识大全粉末冶金基本知识粉末冶金是制取金属粉末，及采用成形和烧结工艺将金属粉末（或金属粉末与非金属粉末的混合物）制成材料和制品的工艺技术。
它是冶金和材料科学的一个分支学科。
粉末冶金制品的应用范围十分广泛，从普通机械制造到精密仪器；从五金工具到大型机械；从电子工业到电机制造；从民用工业到军事工业；从一般技术到尖端高技术，均能见到粉末冶金工艺的身影。
粉末冶金发展历史：粉末冶金方法起源于公元前三千多年。
制造铁的第一个方法实质上采用的就是粉末冶金方法。
而现代粉末冶金技术的发展中共有三个重要标志：1、克服了难熔金属熔铸过程中产生的困难。
1909年制造电灯钨丝，推动了粉末冶金的发展；1923年粉末冶金硬质合金的出现被誉为机械加工中的革命。
2、三十年代成功制取多孔含油轴承；继而粉末冶金铁基机械零件的发展，充分发挥了粉末冶金少切削甚至无切削的优点。
3、向更高级的新材料、新工艺发展。
四十年代，出现金属陶瓷、弥散强化等材料，六十年代末至七十年代初，粉末高速钢、粉末高温合金相继出现；利用粉末冶金锻造及热等静压已能制造高强度的零件。
粉末冶金工艺的优点：1、绝大多数难熔金属及其化合物、假合金、多孔材料只能用粉末冶金方法来制造。
2、由于粉末冶金方法能压制成最终尺寸的压坯，而不需要或很少需要随后的机械加工，故能大大节约金属，降低产品成本。
用粉末冶金方法制造产品时，金属的损耗只有1-5%，而用一般熔铸方法生产时，金属的损耗可能会达到80%。
3、由于粉末冶金工艺在材料生产过程中并不熔化材料，也就不怕混入由坩埚和脱氧剂等带来的杂质，而烧结一般在真空和还原气氛中进行，不怕氧化，也不会给材料任何污染，故有可能制取高纯度的材料。
4、粉末冶金法能保证材料成分配比的正确性和均匀性。
5、粉末冶金适宜于生产同一形状而数量多的产品，特别是齿轮等加工费用高的产品，用粉末冶金法制造能大大降低生产成本。
粉末冶金工艺的基本工序是：1、原料粉末的制备。
粉末冶金知识点总结
粉末冶金知识点总结一、粉末冶金基础知识1. 粉末冶金的概念粉末冶金是一种利用金属或非金属粉末作为原料，通过压实和烧结等方式制备零部件的工艺。
它充分发挥了粉末的特性，即可压性、可成形性、可烧结性和可溶性等，使得粉末冶金工艺具有高效率、低成本、无废料和生产精度高等优点。
2. 粉末材料的选择在粉末冶金过程中，选择合适的粉末材料对于制备高质量的产品至关重要。
一般来说，粉末材料应具有以下特点：细小的颗粒大小、均匀的颗粒分布、高的纯度和良好的流动性。
3. 粉末冶金的工艺粉末冶金工艺通常包括原料的混合、成型、烧结和后处理等步骤。
在这个过程中，需要注意粉末的混合比例、成型方式、烧结温度和时间等参数的控制，以确保制备出符合要求的成品。
4. 粉末冶金的应用粉末冶金技术已广泛应用于汽车、航空航天、医疗器械、电子设备等领域，制备出的产品具有优异的性能和精密的形状，可以满足各种特殊需求。
二、粉末材料的制备方法1. 机械合金化机械合金化是一种通过机械设备将原料混合并形成均匀的粉末混合物的方法。
常见的机械合金化设备包括球磨机、混合机和搅拌机等。
这种方法对原料的颗粒大小和形状要求不高，适用于制备一些普通的粉末材料。
2. 化学还原法化学还原法是一种利用化学反应生成的气体来分解金属或合金化合物，产生金属粉末的方法。
这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。
3. 气相沉积法气相沉积法是一种通过将金属原子或分子从气体中沉积到基底上形成薄膜或粉末的方法。
这种方法可以制备出极细的金属粉末，适用于制备一些用于电子器件等特殊应用场合的粉末材料。
4. 电化学法电化学法是一种利用电化学反应来制备金属粉末的方法。
这种方法制备的金属粉末质量较高，但工艺复杂，适用于制备一些对粉末质量要求较高的粉末材料。
5. 液态金属雾化法液态金属雾化法是一种通过气流将液态金属喷雾成细小颗粒的方法。
这种方法可以制备出颗粒细小、形状均匀的金属粉末，适用于制备高质量的粉末材料。
粉末冶金基础知识
粉末冶金的基础知识粉末冶金的定义制取金属粉末(添加或不添加非金属粉末)，实施成形和烧结，制成材料或制品的加工方法。
粉末冶金是制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料，经过成形和烧结，制造金属材料、复合以及各种类型制品的工艺技术。
粉末冶金法与生产陶瓷有相似的地方，因此，一系列粉末冶金新技术也可用于陶瓷材料的制备。
由于粉末冶金技术的优点，它已成为解决新材料问题的钥匙，在新材料的发展中起着举足轻重的作用。
现状我国粉末冶金行业已经经过了近10年的高速发展，但与国外的同行业仍存在以下几方面的差距：(1)企业多，规模小，经济效益与国外企业相差很大。
(2)产品交叉，企业相互压价，竞争异常激烈。
(3)多数企业缺乏技术支持，研发能力落后，产品档次低，难以与国外竞争。
(4)再投入缺乏与困扰。
(5)工艺装备、配套设施落后。
(6)产品出口少，贸易渠道不畅。
随着我国加入WTO以后，以上种种不足和弱点将改善，这是因为加入WTO后，市场逐渐国际化，粉末冶金市场将得到进一步扩大的机会；而同时随着国外资金和技术的进入，粉末冶金及相关的技术水平也必将得到提高和发展。
特点粉末冶金具有独特的化学组成和机械、物理性能，而这些性能是用传统的熔铸方法无法获得的。
运用粉末冶金技术可以直接制成多孔、半致密或全致密材料和制品，如含油轴承、齿轮、凸轮、导杆、刀具等，是一种少无切削工艺。
（1）粉末冶金技术可以最大限度地减少合金成分偏聚，消除粗大、不均匀的铸造组织。
在制备高性能稀土永磁材料、稀土储氢材料、稀土发光材料、稀土催化剂、高温超导材料、新型金属材料（如Al-Li合金、耐热Al合金、超合金、粉末耐蚀不锈钢、粉末高速钢、金属间化合物高温结构材料等）具有重要的作用。
（2）可以制备非晶、微晶、准晶、纳米晶和超饱和固溶体等一系列高性能非平衡材料，这些材料具有优异的电学、磁学、光学和力学性能。
（3）可以容易地实现多种类型的复合，充分发挥各组元材料各自的特性，是一种低成本生产高性能金属基和陶瓷复合材料的工艺技术。
粉末冶金重点整理
粉末冶金重点整理名词解释：1，熔解析出：溶解和析出阶段。
如果固相在液相中可以溶解，那么在液相出现后，特别是细小的粉末和粗大的颗粒的凸起及棱角局部会在液相中溶解消失。
由于细小的粉末颗粒在液相中的溶解度要比粗颗粒大，因此在细小颗粒溶解的同时，也会在粗颗粒外表上有析出的颗粒。
2，蒸发凝聚：外表层原子向空间蒸发，借蒸汽压差通过气相向颈部空间扩散，沉积在颈部。
3，密度等高线：密度一样的区域连在一起形成的类似等高线的线分布4，比外表：粉末比外表定义为1g 质量的粉末所具有的总外表积，用m2/g 表示；致密固体的比外表用m2/cm3 为单位，称容积比外表。
粉末比外表是粉末的平均粒度、颗粒形状和颗粒密度的函数。
5，二流雾化：借助高压水流或气流的冲击来破碎液流，称为水雾化或气雾化．也称二流雾化。
6，临界转速:当转速达一定的速度时，球体受离心力的作用，一直紧贴在圆筒壁上，以致不能跌落，物料就不能被粉碎。
这种情况下的转速称为临界转速。
7,松装密度:松装密度是粉末试样自然地充满规定的容器时，单位容积的粉末质量。
8,标准筛:标准筛，采用SUS304〔0Cr18ni9〕不锈钢拉伸抛光而成,壁厚0.6毫米,外表光可鉴人，整体成型巩固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛。
9,粒度分布:由于组成粉末的无数颗粒一般粒径不同，故又用具有不同粒径的颗粒占全部粉末的百分含量表示粉末的粒度组成，又称粒度分布.10,二次颗粒:单颗粒如果以某种形式聚集11,真密度:粉末质量与除去开孔和闭孔体积的粉末体积的比值，是材料的理论密度12,相对密度: 压坯密度与真密度的比。
13, 压坯密度:压坯密度是压坯单位体积实际质量的平均值，用g/cm3表示。
14,团粒:由单颗粒或二次颗粒依靠范德华的作用下结合而成的粉末颗粒，易于分散.15,粉末压制性: 压制性是压缩性和成形性的总称。
压缩性就是金属粉末在规定的压制条件下被压紧的能力。
成形性是指粉末压制后，压坯保持既定形状的能力。
粉末冶金知识讲义

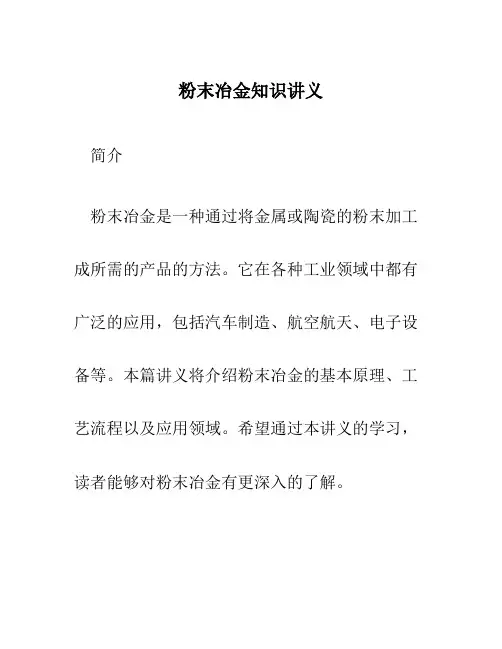

粉末冶金知识讲义简介粉末冶金是一种通过将金属或陶瓷的粉末加工成所需的产品的方法。
它在各种工业领域中都有广泛的应用，包括汽车制造、航空航天、电子设备等。
本篇讲义将介绍粉末冶金的基本原理、工艺流程以及应用领域。
希望通过本讲义的学习，读者能够对粉末冶金有更深入的了解。
粉末冶金的基本原理粉末冶金是利用金属或陶瓷的粉末制备材料的一种冶金方法。
它的基本原理是通过将粉末状的金属或陶瓷原料压制成形，在高温下进行烧结或热处理，使其形成致密的材料。
粉末冶金的主要原理包括：1.粉末制备：金属或陶瓷原料首先需要经过研磨和筛分等工艺步骤，制备成具有一定粒径和形状的粉末。
2.粉末成形：粉末通过压制工艺成形，常见的成形方法包括压制成型、注射成型和挤压成型等。
3.烧结或热处理：压制成形的粉末被置于高温下，经过烧结或热处理，使其形成致密的材料。
4.后续加工：经过烧结或热处理后的材料需要进行后续加工，例如机加工、表面处理等，以满足产品的具体要求。
粉末冶金的工艺流程粉末冶金的工艺流程包括粉末制备、成形、烧结或热处理以及后续加工等步骤。
具体工艺流程如下：粉末制备粉末制备是粉末冶金的第一步，它决定了最终材料的粒度和形状。
常见的粉末制备方法包括：•研磨：将金属块或陶瓷块通过研磨设备研磨成粉末状。
•气相沉积：通过将金属或陶瓷元素在高温下蒸发，然后在室温下与气体反应产生粉末。
•溶液法：通过将金属或陶瓷溶解在溶剂中，然后通过蒸发溶剂得到粉末。
成形成形是粉末冶金的第二步，它将粉末状的原料转化为所需的形状。
常见的成形方法包括：•压制成型：将粉末状原料放入模具中，通过压力将其固化成形。
•注射成型：将粉末与粘结剂混合后注射到模具中，通过固化将其成形。
•挤压成型：在高温下将粉末状原料通过挤压工艺转化为所需的形状。
烧结或热处理烧结或热处理是粉末冶金的关键步骤，它将成形后的粉末进行高温处理，使其结合成致密的材料。
常见的烧结或热处理方法包括：•烧结：将成形后的粉末置于高温下，使其颗粒之间发生结合，形成致密的材料。
粉末冶金基础知识
编号：SY-AQ-07207( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑粉末冶金基础知识Basic knowledge of powder metallurgy粉末冶金基础知识导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
（一）粉末的化学成分及性能尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。
1.粉末的化学成分常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。
2.粉末的物理性能⑴粒度及粒度分布粉料中能分开并独立存在的最小实体为单颗粒。
实际的粉末往往是团聚了的颗粒，即二次颗粒。
实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。
⑵颗粒形状即粉末颗粒的外观几何形状。
常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。
⑶比表面积即单位质量粉末的总表面积，可通过实际测定。
比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。
3.粉末的工艺性能粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。
⑴填充特性指在没有外界条件下，粉末自由堆积时的松紧程度。
常以松装密度或堆积密度表示。
粉末的填充特性与颗粒的大小、形状及表面性质有关。
⑵流动性指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。
流动性受颗粒粘附作用的影响。
⑶压缩性表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。
影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。
粉末冶金基础知识
粉末冶金基础知识粉末冶金是一种经济高效的金属加工方法，广泛应用于各个领域。
本文将介绍粉末冶金的基础知识，包括工艺流程、原材料、制备方法等。
一、粉末冶金的工艺流程粉末冶金的工艺流程主要包括：原料制备、混合、压制、烧结和后处理等步骤。
1. 原料制备：原料制备是粉末冶金的第一步，通常通过冶金方法、化学合成、物理方法等方式获得金属、陶瓷或复合材料的粉末。
2. 混合：将获得的粉末进行混合，以确保成分的均匀分布。
混合方法包括机械混合、干法湿法混合等。
3. 压制：将混合后的粉末装入模具，通过压制使其具有一定形状。
常用的压制方法有冷压、热压和等温压制等。
4. 烧结：将压制后的成型件置于高温下进行烧结，使粉末颗粒之间发生结合。
烧结方法包括常压烧结、热等静压烧结和等温烧结等。
5. 后处理：烧结后的成型件可能还需要进行加工或表面处理，例如机加工、热处理、涂层等，以达到设计要求。
二、粉末冶金的原材料粉末冶金的原材料主要包括金属粉末、陶瓷粉末和复合粉末等。
1. 金属粉末：金属粉末是粉末冶金的主要原材料之一。
金属粉末可以通过研磨、水合物法、熔融雾化等方法制备得到。
2. 陶瓷粉末：陶瓷粉末是粉末冶金中另一个重要的原材料。
陶瓷粉末可以通过碳热还原法、溶胶凝胶法、机械合成法等方式制备得到。
3. 复合粉末：复合粉末是由两种或多种不同材料组成的。
复合粉末可以通过混合、物理化学方法等制备得到。
三、粉末冶金的制备方法粉末冶金的制备方法主要包括传统制备方法和先进制备方法。
1. 传统制备方法：传统制备方法包括机械合金化法、化学还原法、水合物法、熔融法等。
这些方法制备成本低、成熟度高，但对材料性能控制有限。
2. 先进制备方法：先进制备方法包括等离子法、合成气法、喷雾干燥法等。
这些方法可以制备出晶粒细小、成分均匀的粉末，具有很高的材料性能。
四、粉末冶金的应用粉末冶金广泛应用于各个领域，主要包括汽车、航空航天、电子、医疗器械等。
1. 汽车领域：粉末冶金在汽车发动机、变速器、制动系统等零部件的制造中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：LX-FS-A81397
粉末冶金基础知识
In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or
activity reaches the specified standard
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
粉末冶金基础知识
使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
（一）粉末的化学成分及性能
尺寸小于1mm的离散颗粒的集合体通常称为粉末，其计量单位一般是以微米（μm）或纳米（nm）。
1.粉末的化学成分
常用的金属粉末有铁、铜、铝等及其合金的粉末，要求其杂质和气体含量不超过1%～2%，否则会影响制品的质量。
2.粉末的物理性能
⑴粒度及粒度分布
粉料中能分开并独立存在的最小实体为单颗粒。
实际的粉末往往是团聚了的颗粒，即二次颗粒。
实际的粉末颗粒体中不同尺寸所占的百分比即为粒度分布。
⑵颗粒形状即粉末颗粒的外观几何形状。
常见的有球状、柱状、针状、板状和片状等，可以通过显微镜的观察确定。
⑶比表面积
即单位质量粉末的总表面积，可通过实际测定。
比表面积大小影响着粉末的表面能、表面吸附及凝聚等表面特性。
3.粉末的工艺性能
粉末的工艺性能包括流动性、填充特性、压缩性及成形性等。
⑴填充特性
指在没有外界条件下，粉末自由堆积时的松紧程
度。
常以松装密度或堆积密度表示。
粉末的填充特性与颗粒的大小、形状及表面性质有关。
⑵流动性
指粉末的流动能力，常用50克粉末从标准漏斗流出所需的时间表示。
流动性受颗粒粘附作用的影响。
⑶压缩性
表示粉末在压制过程中被压紧的能力，用规定的单位压力下所达到的压坯密度表示，在标准模具中,规定的润滑条件下测定。
影响粉末压缩性的因素有颗粒的塑性或显微硬度，塑性金属粉末比硬、脆材料的压缩性好；颗粒的形状和结构也影响粉末的压缩性。
⑷成形性指粉末压制后，压坯保持既定形状的能力，用粉末能够成形的最小单位压制压力表示，或用压坯的强度来衡量。
成形性受颗粒形状和结构的影响。
（二）粉末冶金的机理
1.压制的机理
压制就是在外力作用下，将模具或其它容器中的粉末紧密压实成预定形状和尺寸压坯的工艺过程。
钢模冷压成形过程如图7.1.2所示。
粉末装入阴模,通过上下模冲对其施压。
在压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒表面的氧化膜破碎，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合作用增强，从而形成具有一定密度和强度的压坯。
2.等静压制
压力直接作用在粉末体或弹性模套上，使粉末体在同一时间内各个方向上均衡受压而获得密度分布均匀和强度较高的压坯的过程。
按其特性分为冷等静压制和热等静压制两大类。
⑴冷等静压制
即在室温下等静压制，液体为压力传递媒介。
将粉末体装入弹性模具内，置于钢体密封容器内，用高压泵将液体压入容器，利用液体均匀传递压力的特性，使弹性模具内的粉末体均匀受压。
因此，冷等静压制压坯密度高，较均匀，力学性能较好，尺寸大且形状复杂，已用于棒材、管材和大型制品的生产。
⑵热等静压制
把粉末压坯或装入特制容器内的粉末体置入热等静压机高压容器中，施以高温和高压，使这些粉末体被压制和烧结成致密的零件或材料的过程。
在高温下的等静压制，可以激活扩散和蠕变现象的发生，促进粉末的原子扩散和再结晶及以极缓慢的速率进行塑性变形，气体为压力传递媒介。
粉末体在等静压高压容器内同一时间经受高温和高压的联合作用，强化了压
制与烧结过程，制品的压制压力和烧结温度均低于冷等静压制，制品的致密度和强度高，且均匀一致，晶粒细小，力学性能高，消除了材料内部颗粒间的缺陷和孔隙，形状和尺寸不受限制。
但热等静压机价格高，投资大。
热等静压制已用于粉末高速钢、难熔金属、高温合金和金属陶瓷等制品的生产。
3.粉末轧制
将粉末通过漏斗喂入一对旋转轧辊之间使其压实成连续带坯的方法。
将金属粉末通过一个特制的漏斗喂入转动的轧辊缝中，可轧出具有一定厚度、长度连续、强度适宜的板带坯料。
这些坯体经预烧结、烧结，再轧制加工及热处理等工序，就可制成具有一定孔隙度的、致密的粉末冶金板带材。
粉末轧制制品的密度比较高，制品的长度原则上不受限制，轧制制品的厚度和宽度会受到轧辊的限制；成材率高为
80%～90%，熔铸轧制的仅为60%或更低。
粉末轧制适用于生产多孔材料、摩擦材料、复合材料和硬质合金等的板材及带材。
4.粉浆浇注
是金属粉末在不施加外力的情况下成形的，即将粉末加水或其它液体及悬浮剂调制成粉浆，再注入石膏模内，利用石膏模吸取水分使之干燥后成形。
常用的悬浮剂有聚乙烯醇、甘油、藻肮酸钠等，作用是防止成形颗粒聚集，改善润湿条件。
为保证形成稳定的胶态悬浮液，颗粒尺寸不大于5μm～10μm，粉末在悬浮液中的质量含量为40%～70%。
粉浆成形工艺参见本书6.2.2。
5.挤压成形
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。
按照挤压条件不同，分为冷挤压和热挤
压。
冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。
挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
挤压成形能挤压出壁很薄直经很小的微形小管，如厚度仅0.01mm，直径1mm的粉末冶金制品；可挤压形状复杂、物理力学性能优良的致密粉末材料，如烧结铝合金及高温合金。
挤压制品的横向密度均匀，生产连续性高，因此，多用于截面较简单的条、棒和螺旋形条、棒（如麻花钻等）。
6.松装烧结成形
粉末未经压制而直接进行烧结，如将粉末装入模具中振实，再连同模具一起入炉烧结成形，用于多孔
材料的生产；或将粉末均匀松装于芯板上，再连同芯板一起入炉烧结成形，再经复压或轧制达到所需密度，用于制动摩擦片及双金属材料的生产。
将置于挤压筒内的粉末、压坯或烧结体通过规定的模孔压出。
按照挤压条件不同，分为冷挤压和热挤压。
冷挤压是把金属粉末与一定量的有机粘结剂混合在较低温度下（40℃～200℃）挤压成坯块；粉末热挤压是指金属粉末压坯或粉末装入包套内加热到较高温度下压挤，热挤压法能够制取形状复杂、性能优良的制品和材料。
挤压成形设备简单，生产率高，可获得长度方向密度均匀的制品。
7.爆炸成形
借助于爆炸波的高能量使粉末固结的成形方法。
爆炸成形的特点是爆炸时产生压力很高，施于粉末体上的压力速度极快。
如炸药爆炸后，在几微秒时间内
精编范本，实用简洁安全管理编号：LX-FS-A81397 产生的冲击压力可达106MPa（相当于107个大气压），比压力机上压制粉末的单位压力要高几百倍至几千倍。
爆炸成形压制压坯的相对密度极高，强度极佳。
如用炸药爆炸压制电解铁粉，压坯的密度接近纯铁体的理论密度值。
爆炸成形可加工普通压制和烧结工艺难以成形的材料，如难熔金属、高合金材料等，还可压制普通压力无法压制的大型压坯。
除上述方法外，还有注射成形及热等静压制新技术等新的成形方法。
请在该处输入组织/单位名称
Please Enter The Name Of Organization / Organization Here
第2页/ 总2页。
