工控组态软件wincc教案
第1讲_组态软件基础
第1讲 组态软件基础
3．多客户机项目 多客户机项目是一种能够访问多个服务器的数据的项目类型。每个多客户
状态栏、浏览窗口和数据窗口，如图所示。
标题栏
菜单栏
工具栏
状态栏
浏览窗口
数据窗口
第1讲 组态软件基础
2、项目类型 WinCC中的工程项目分为3种类型：单用户项目、多用户项目和客户机项
目。项目包括“计算机”、“变量管理器”、“编辑器”等组件。
第1讲 组态软件基础
（1）单用户项目 单用户项目是一种只拥有一个操作终端的项目类型。项目的计算机既用作
进行数据处理的服务器，又用作操作员的输入站。其他计算机不能访问该计算 机上的项目（通过OPC等访问的除外）。单用户项目可与多个控制器建立连接。 如果只希望在WinCC项目中使用一台计算机进行工作，可创建单用户项目，运 行WinCC。
第1讲 组态软件基础
（2）多用户项目 多用户项目的特点是同一项目使用多台客户机和一台服务器，在此最多可
第1讲 组态软件基础

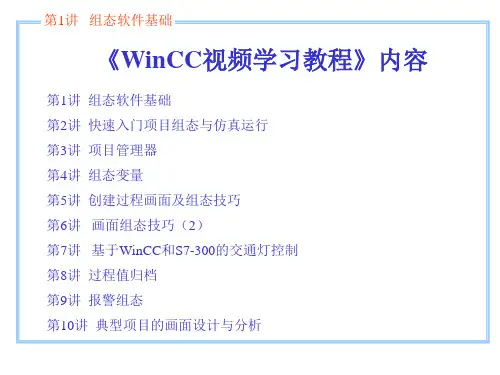

《WinCC视频学习教程》内容
第1讲 组态软件基础 第2讲 快速入门项目组态与仿真运行 第3讲 项目管理器 第4讲 组态变量 第5讲 创建过程画面及组态技巧 第6讲 画面组态技巧（2） 第7讲 基于WinCC和S7-300的交通灯控制 第8讲 过程值归档 第9讲 报警组态 第10讲 典型项目的画面设计与分析
以及更改、设置系统的运行数据。
第1讲 组态软件基础
工控组态软件第4章WinCC组态软件PPT课件
WinCC系统构成
WinCC基本系统是很多应用程序的核心。它包含以下九大部件： (1) 变量管理器：管理WinCC中所使用的外部变量、内部变量和通讯驱 动程序。 (2) 图形编辑器：用于设计各种图形画面。 (3) 报警记录：负责采集和归档报警消息。 (4) 变量归档：负责处理测量值，并长期存储所记录的过程值。 (5) 报表编辑器：提供许多标准的报表，也可设计各种格式的报表，并 可按照预定的时间进行打印。 (6) 全局脚本：是系统设计人员用ANSI-C 及Visual Basic编写的代码， 以满足项目的需要。 (7) 文本库：编辑不同语言版本下的文本消息。 (8) 用户管理器：用来分配、管理和监控用户对组态和运行系统的访问 权限。 (9) 交叉引用表：负责搜索在画面、函数、归档和消息中所使用的变量、 函数、 OLE 对象和 ActiveX 控件。
9
建立和定义变量
线性标度只能用于过程变量。单 击“线性标度”复选框，激活输 入域“过程值范围”和“变量值 范围”。设置过程值范围（0~50) 和变量值范围（如0~120），如 图4-10 所示。单击“确定”按钮， 结束新建变量过程。 建立的所有变量显示在WinCC项 目管理器的右边窗口中。如需要 创建其他的变量，可重复上述操 作，还可对变量进行复制、剪切、 粘贴等操作，快速建立多个变量。 当需要创建的变量比较多时，可 对变量先进行分组，在每个变量 组中再进行新建变量的过程。
第4章 WinCC 组态软件
➢ WinCC ➢ WinCC快速入门 ➢ WinCC项目管理器 ➢ 组态变量 ➢ 创建过程画面 ➢ 过程值归档 ➢ 消息系统 ➢ 报表打印与脚本编辑
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
wincc使用教程【完整版】
Wincc使用入门——PROFIBUS总线控制系统HMI软件应用一、实验目的：1、了解WinCC的特点。
2、熟悉和掌握项目管理器的结构。
3、掌握项目创建的步骤。
4、掌握WinCC变量的创建。
5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。
6、掌握WinCC变量仿真器的使用二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案：①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。
此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC 应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
wincc课程设计
wincc 课程设计一、教学目标本课程旨在让学生掌握WinCC的基本操作和应用，培养学生对工业控制系统的认识和理解。
通过本课程的学习，学生将能够：1.描述WinCC的功能和特点，理解其在工业控制系统中的应用。
2.掌握WinCC的基本操作，包括启动、配置、编辑、运行和维护。
3.设计和实现简单的工业控制系统，包括数据采集、报警处理、趋势分析和报表生成等。
4.分析并解决工业控制系统中的常见问题，提高生产效率。
二、教学内容本课程的教学内容主要包括WinCC的基本概念、操作和应用。
具体安排如下：1.第一章：WinCC概述，介绍WinCC的功能、特点和应用场景。
2.第二章：WinCC基本操作，包括启动、配置、编辑、运行和维护。
3.第三章：工业控制系统设计，介绍如何使用WinCC设计和实现工业控制系统。
4.第四章：WinCC高级应用，包括数据采集、报警处理、趋势分析和报表生成等。
5.第五章：WinCC案例分析，分析实际应用中WinCC的解决方案。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于介绍WinCC的基本概念和操作方法。
2.讨论法：用于探讨工业控制系统设计中的问题，促进学生思考。
3.案例分析法：分析实际应用中WinCC的解决方案，帮助学生理解WinCC的应用。
4.实验法：让学生动手操作WinCC，实践工业控制系统的设计和实现。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备以下教学资源：1.教材：《WinCC应用教程》，作为学生学习的主要参考资料。
2.参考书：提供更多关于WinCC和工业控制系统的理论知识和实践案例。
3.多媒体资料：包括教学PPT、视频教程和在线案例，丰富学生的学习体验。
4.实验设备：提供WinCC实验所需的计算机、硬件设备和网络设施。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过课堂参与、提问回答和小组讨论等方式，评估学生在课堂上的表现。
西门子WINCC系统软件教程中文介绍手册及课件讲义
Wincc具有的一些特点：
请注意：系统的开放性使写脚本成为可能， 但这也可能由于不正确的初始化指针或无 休止的循环导致系统死锁和运行系统崩溃。 同时请注意释放所分配的存储器。
Wincc具有的一些特点：
从WinCC V5.0 Service Pack 2以上版本起， 使用Sybase版本7.0作为运行系统的数据库。
练习：试新建一个项目
时间10分钟
问题：
1.内部和外部标签变量有什么区别？
内部变量标签不算在需要授权的变量标签 计数中，也不需要外部地址。外部变量标 签在协议握手下生成，需要与PLC进行通 讯，算在需要授权的标签计数中。
第三章：图形设计编辑器的介绍
介绍在WinCC图形设计环境中的工具和应 用。学习生成及修改对象的属性和事件， 并将过程变量值与之相连，从而生成动态 图形画面。
在服务器端创建一个Tag. 在客户端引用这个Tag.
OPC连接实例
第七章：报警存档编辑器
介绍在WinCC报警存档环境中的工具及应 用。学习在编辑器中生成一个报警信息系 统；组态报表和运行时的消息存档。
第八章：变量存档编辑器
介绍在WinCC变量存档环境中的工具及应 用。学习生成过程存档，组态曲线，表格， 以及依据存档数据所做的报表。
Wincc具有的一些特点：
为了使WinCC能够正确运行，必须为计算机分配 一个Netbios名称。 计算机名不要包含任何空格或反斜线符号，并且 前面的13个字符必须是唯一的。由于操作系统的 缘故，计算机名称的长度限制为15个字符。计算 机名称的第一个字符只允许为字母，且不允许使 用任何变化的元音字母。 即使单用户系统未链接至网络，也必须为其选择 一个符合WinCC惯例的计算机名称。
wincc教程(wincc专业资料)
Wincc组态软件以其直观易用的界面和强大的集成功能，成为许多企业的首选。其丰富的功能和模块化设计，使得用户可以轻松上手，无需花费大量时间学习复杂的编程语言。同时，Wincc与许多主流工业控制设备无缝集成，可以方便地实现数据采集、监控和报警等功能。
Wincc组态软件提供了强大的变量管理功能，用户可以根据需要创建和管理自己的变量，以便更灵活地控制系统的行为。此外，Wincc还支持脚本编写，用户可以根据自己的需求编写自定义脚本，以实现更高级别的系统控制。这些自定义功能大大增强了Wincc组态软件的适应性和可扩展性。
安装完成后进行必要的设置和调试是关键
Wincc软件的安装步骤和注意事项
Wincc组态软件
数据采集
数据处理
图形显示
报警
事件
系统设置
用户权限
Wincc组态软件的配置选项和方法
Wincc组态软件，让工业控制更简单
数据采集是内容创作的基础
数据处理是智慧时代的核心能力
图形显示，一目了然
报警求助，安全时刻放心上
Wincc组态软件提供了强大的历史数据查询和导出功能。用户可以通过该软件轻松查询历史数据，并可以将数据导出为多种格式，如Excel、CSV等，方便用户进行进一步的数据分析和处理。在实际应用中，我们发现Wincc组态软件的历史数据查询和导出速度非常快，大大提高了工作效率。
Wincc组态软件的报表和历史数据记录功能
02
.
Wincc组态软件
市场份额
用户满意度
可靠性
Wincc组态软件是工业自动化领域的优秀软件
Wincc软件安装
官方安装指南
软件稳定运行
安装Wincc软件需要遵循正确的步骤
硬件配置
wincc课程设计详细步骤
wincc课程设计详细步骤一、教学目标本课程的教学目标是让学生掌握WinCC的基本概念、功能和操作方法，能够运用WinCC进行简单的监控和管理。
具体目标如下：1.了解WinCC的起源、发展历程和版本特点。
2.掌握WinCC的基本功能，如数据采集、报警处理、趋势分析等。
3.熟悉WinCC的界面布局和操作方法。
4.能够熟练安装和配置WinCC。
5.能够使用WinCC进行数据采集和处理。
6.能够设置WinCC的报警和趋势分析功能。
情感态度价值观目标：1.培养学生对工业自动化和智能制造的兴趣和认识。
2.培养学生团队合作和解决问题的能力。
二、教学内容教学内容主要包括WinCC的基本概念、功能和操作方法。
具体安排如下：1.WinCC概述：介绍WinCC的起源、发展历程和版本特点。
2.WinCC基本功能：讲解数据采集、报警处理、趋势分析等功能。
3.WinCC界面布局和操作方法：详细讲解WinCC的界面布局和操作步骤。
4.实例演示：通过实际案例，演示如何使用WinCC进行监控和管理。
三、教学方法采用多种教学方法，激发学生的学习兴趣和主动性。
具体方法如下：1.讲授法：讲解WinCC的基本概念和功能。
2.案例分析法：通过实际案例，让学生学会使用WinCC进行监控和管理。
3.实验法：安排实验室实践，让学生亲手操作WinCC软件。
四、教学资源为学生提供丰富的教学资源，以支持教学内容和教学方法的实施。
具体资源如下：1.教材：选用权威、实用的WinCC教材。
2.参考书：提供WinCC相关的高级教程，供学生深入学习。
3.多媒体资料：制作WinCC操作视频，方便学生随时查阅。
4.实验设备：配备WinCC软件和相应的实验设备，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生的学习成果，本课程采用以下评估方式：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的表现等，占总分的30%。
2.作业：布置适量的作业，评估学生的理解和应用能力，占总分的20%。
WinCC完整版培训教材
Page:12
Page:13
Page:14
输入项目名称,选择项目路径. 项目实例: MyFirstProject 项目路径:缺省路径 按下”Create”创建项目
Page:4
Page:5
(3) WINCC产品发售：SIMATIC WINCC 是模块化结构，因此，用户购买时， 只需选择应用所要的功能，没有必要花钱去买不用的部分。产品可按 用户的特殊需要进行发售。 外部变量标签计数分为：128，256，1024,64000变量标签软件包. 对每种变量包产品许可都分为只有运行的运行版,或是组态加运行的方 式.
(4) WinCC 授权策略 授权盘 授权盘用来使能WinCC软件. 紧急授权 除了正常的授权以外,还有另一张盘提供14的紧急授权.该 紧急授权可以操作软件的时间为14天,这就使得用户有足 够的时间再获得一个正常的授权.
Page:6
安装授权
当授权从授权盘上传给PC时,在授权盘上的安装计数器递 减.如果所有的授权都分派出去,该授权盘将不能够使用其 他软件了.
Page:50
Page:51
在消息列表中的空白处右键单击，在下拉菜单中选择“”（添加新行） 来生成一个新的消息．
Page:52
单击某个消息并访问其属性对话框，对该消息的属性进行组态．
Page:53
消息属性对话框中对消息进行组态，可选择消息变量，设置触发报警消息 的事件，同时还可选择设置其他消息属性，如消息类别，类型，是否被归 档，确认方式等．
