最新欧姆龙PLC编程软件CX-Programmer和触摸屏组态软件CX-Designe联机仿真图文教程

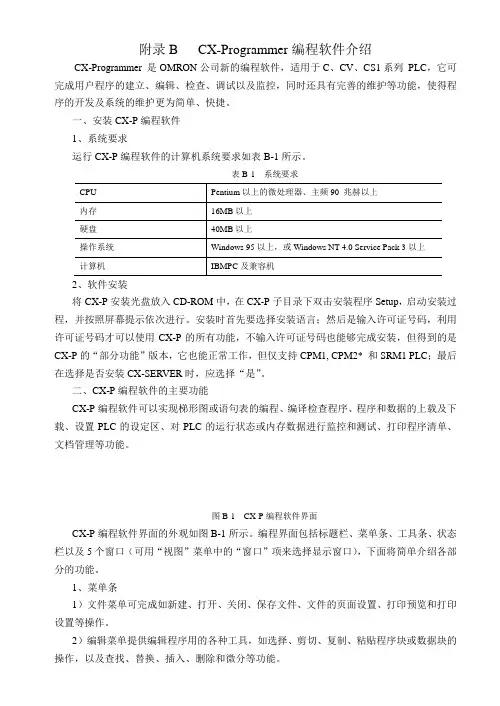

CX-Programmer编程软件介绍
附录B CX-Programmer编程软件介绍CX-Programmer 是OMRON公司新的编程软件，适用于C、CV、CS1系列PLC，它可完成用户程序的建立、编辑、检查、调试以及监控，同时还具有完善的维护等功能，使得程序的开发及系统的维护更为简单、快捷。
一、安装CX-P编程软件1、系统要求运行CX-P编程软件的计算机系统要求如表B-1所示。
表B-1 系统要求2、软件安装将CX-P安装光盘放入CD-ROM中，在CX-P子目录下双击安装程序Setup，启动安装过程，并按照屏幕提示依次进行。
安装时首先要选择安装语言；然后是输入许可证号码，利用许可证号码才可以使用CX-P的所有功能，不输入许可证号码也能够完成安装，但得到的是CX-P的“部分功能”版本，它也能正常工作，但仅支持CPM1, CPM2* 和SRM1 PLC；最后在选择是否安装CX-SERVER时，应选择“是”。
二、CX-P编程软件的主要功能CX-P编程软件可以实现梯形图或语句表的编程、编译检查程序、程序和数据的上载及下载、设置PLC的设定区、对PLC的运行状态或内存数据进行监控和测试、打印程序清单、文档管理等功能。
图B-1 CX-P编程软件界面CX-P编程软件界面的外观如图B-1所示。
编程界面包括标题栏、菜单条、工具条、状态栏以及5个窗口（可用“视图”菜单中的“窗口”项来选择显示窗口），下面将简单介绍各部分的功能。
1、菜单条1）文件菜单可完成如新建、打开、关闭、保存文件、文件的页面设置、打印预览和打印设置等操作。
2）编辑菜单提供编辑程序用的各种工具，如选择、剪切、复制、粘贴程序块或数据块的操作，以及查找、替换、插入、删除和微分等功能。
3）视图菜单可以设置编程软件的开发环境，如选择梯形图或助记符编程窗口，打开或关闭其他窗口（如工程窗口、查看窗口、输出窗口等），显示全局符号表或本地符号表等。
4）插入菜单可实现在梯形图或助记符程序中插入行、列、指令或触点、线圈等功能。
CX-P编程软件介绍
CX-Programmer编程软件介绍CX-Programmer 是OMRON公司新的编程软件，适用于C、CV、CS1系列PLC，它可完成用户程序的建立、编辑、检查、调试以及监控，同时还具有完善的维护等功能，使得程序的开发及系统的维护更为简单、快捷。
一、安装CX-P编程软件1、系统要求运行CX-P编程软件的计算机系统要求如表B-1所示。
表B-1 系统要求将CX-P安装光盘放入CD-ROM中，在CX-P子目录下双击安装程序Setup，启动安装过程，并按照屏幕提示依次进行。
安装时首先要选择安装语言；然后是输入许可证号码，利用许可证号码才可以使用CX-P的所有功能，不输入许可证号码也能够完成安装，但得到的是CX-P的“部分功能”版本，它也能正常工作，但仅支持CPM1, CPM2* 和SRM1 PLC；最后在选择是否安装CX-SERVER时，应选择“是”。
二、CX-P编程软件的主要功能CX-P编程软件可以实现梯形图或语句表的编程、编译检查程序、程序和数据的上载及下载、设置PLC的设定区、对PLC的运行状态或内存数据进行监控和测试、打印程序清单、文档管理等功能。
图B-1 CX-P编程软件界面CX-P编程软件界面的外观如图B-1所示。
编程界面包括标题栏、菜单条、工具条、状态栏以及5个窗口（可用“视图”菜单中的“窗口”项来选择显示窗口），下面将简单介绍各部分的功能。
1、菜单条1）文件菜单可完成如新建、打开、关闭、保存文件、文件的页面设置、打印预览和打印设置等操作。
2）编辑菜单提供编辑程序用的各种工具，如选择、剪切、复制、粘贴程序块或数据块的操作，以及查找、替换、插入、删除和微分等功能。
3）视图菜单可以设置编程软件的开发环境，如选择梯形图或助记符编程窗口，打开或关闭其他窗口（如工程窗口、查看窗口、输出窗口等），显示全局符号表或本地符号表等。
4）插入菜单可实现在梯形图或助记符程序中插入行、列、指令或触点、线圈等功能。

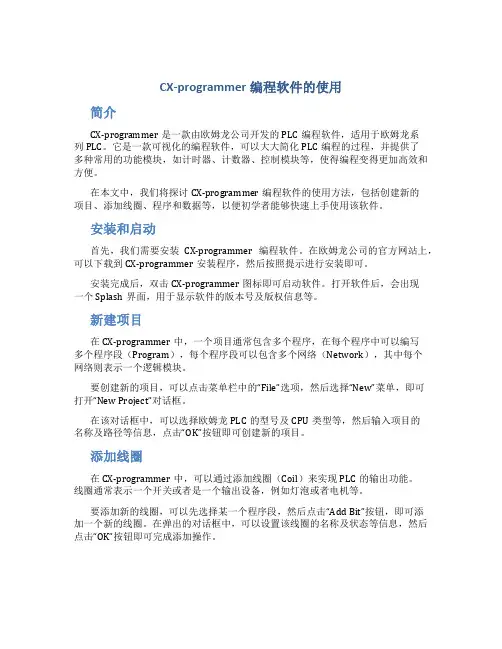

CX-programmer编程软件的使用
CX-programmer编程软件的使用简介CX-programmer是一款由欧姆龙公司开发的PLC编程软件，适用于欧姆龙系列PLC。
它是一款可视化的编程软件，可以大大简化PLC编程的过程，并提供了多种常用的功能模块，如计时器、计数器、控制模块等，使得编程变得更加高效和方便。
在本文中，我们将探讨CX-programmer编程软件的使用方法，包括创建新的项目、添加线圈、程序和数据等，以便初学者能够快速上手使用该软件。
安装和启动首先，我们需要安装CX-programmer编程软件。
在欧姆龙公司的官方网站上，可以下载到CX-programmer安装程序，然后按照提示进行安装即可。
安装完成后，双击CX-programmer图标即可启动软件。
打开软件后，会出现一个Splash界面，用于显示软件的版本号及版权信息等。
新建项目在CX-programmer中，一个项目通常包含多个程序，在每个程序中可以编写多个程序段（Program），每个程序段可以包含多个网络（Network），其中每个网络则表示一个逻辑模块。
要创建新的项目，可以点击菜单栏中的“File”选项，然后选择“New”菜单，即可打开“New Project”对话框。
在该对话框中，可以选择欧姆龙PLC的型号及CPU类型等，然后输入项目的名称及路径等信息，点击“OK”按钮即可创建新的项目。
添加线圈在CX-programmer中，可以通过添加线圈（Coil）来实现PLC的输出功能。
线圈通常表示一个开关或者是一个输出设备，例如灯泡或者电机等。
要添加新的线圈，可以先选择某一个程序段，然后点击“Add Bit”按钮，即可添加一个新的线圈。
在弹出的对话框中，可以设置该线圈的名称及状态等信息，然后点击“OK”按钮即可完成添加操作。
添加程序在CX-programmer中，可以通过添加程序（Program）来实现PLC的逻辑控制功能。
程序通常包含多个网络（Network），每个网络则表示一个逻辑模块。
OMRON PLC仿真软件CX-Simulator2.0使用说明
要设置参数，出现设置向导，
Select PLC
选中Create a new PLC(PLC Setup Wizard)后，选取一文件夹，
Virtual 选择框中选Controller Link ,点Connect ,连接成功;
5.再点Cx-Simulator Debug Console中的最左边的三角形按钮（Run(Monitor Mode)),
Run指示灯变绿，模拟PLC已开始运行；就可以用CX_P5.0下传或上传梯形图程序；
在梯形图上就看到执行情况。 如果要修改梯形图，则要断开与模拟PLC的仿真状态;
6.运行 CX-P5.0,在FILE菜单下，新建一工程，要选跟模拟器一样的CPU类型;
'更改PLC'弹出框中
设备类型选取 CS1G/CJ1G,其右的设定中，CPU选CPU45,
在模拟PLC中并无程序，须在新工程建一简单的梯形图，以END结尾;
在左面分别加入一输入模块与输出模块,
点下一步直至完成,自动进入步骤4;
4. 在Work CX-Simulator弹出框中(此Connect项位于CX-Simulator Debug Console
的菜单File下)
7.CX p5.0与PLC连接,点CX P5.0的菜单 PLC--->工作在线仿真器,
出现上传弹出框（PLC-->CX P5.0),点取消，因为PLC中是空的，上传会冲掉你刚编的程序，
要向PLC下传;
8.向PLC下传你的程序:点CX p5.0的菜单 PLC-->传送(R)-->到PLC，
[资料]欧姆龙CX-P编程软件介绍
![[资料]欧姆龙CX-P编程软件介绍](https://img.taocdn.com/s3/m/8b879a58777f5acfa1c7aa00b52acfc789eb9ff9.png)
第三部分CX-P编程软件介绍CX-Programmer 是一个用于对OMRON CS1系列PLC、CV系列PLC、以及C系列PLC建立、测试和维护程序的工具。
它是一个支持PLC设备和地址信息、OMRON PLC 和这些PLC支持的网络设备进行通信的方便工具。
CX-Programmer 是一个用来对OMRON PLC进行编程和对OMRON PLC设备配置进行维护的工具，将取代OMRON 应用软件SYSWIN和SYSMAC-CPT。
一、CX-Programmer的介绍1．启动CX-Programmer可以从桌面的任务栏的“开始”按钮启动。
一旦被启动，CX-Programmer 程序窗口将被显示，如图3-1所示。
图3-1 CX-Programmer 程序窗口CX-Programmer 提供了一个生成工程文件的功能，此工程文件包含按照需要生成的多个PLC，对于每一个PLC，可以定义梯形图，地址和网络细节、内存、IO、扩展指令（如果需要的话）和符号。
2．介绍CX-Programmer 工程CX-Programmer 工程由梯形图、地址和网络细节、PLC内存内容、IO表、扩展指令（如果需要的话）以及符号组成。
每一个CX-Programmer 工程文件都是独立的，是一个单独的文档。
CX-Programmer 在同一时刻只能够打开一个工程文件。
但是马上就能够使用CX-Programmer来处理多个工程文件。
CX-Programmer工程文件具有.CXP 或者.CXT 的文件扩展名（通常使用.CXP文件，它是.CXT文件的一个压缩版本）。
工程必须在相关的PLC和符号信息被定义之前被创建。
一旦创建好工程，就可以添加PLC 信息和进行编程。
3．CX-Programmer 环境CX-Programmer的布局根据要求来自定义视图，如图3-2所示，并可以在视图菜单中提供的选项来控制这些视图。
工程工作区 从工具栏上面选择显示工程工作区按钮来激活工程工作区视图。
欧姆龙plc编程软件cprgrammer和触摸屏组态软件cdesigne联机仿真图文教程
欧姆龙P L C编程软件C P r g r a m m e r和触摸屏组态软件C X D e s i g n e联机仿真图文教程Company number【1089WT-1898YT-1W8CB-9UUT-92108】欧姆龙P L C和H M I触摸屏仿真软件安装使用这是一个PLC和HMI触摸屏联机仿真实例首先我们了解一下PLC仿真技术是基于组态软件的仿真系统实现的原理，在于PLC内部各种继电器的状态与组态软件数据库中数据的链接以及该数据与计算机界面上图形对象的链接。
因PLC控制系统实际输出控制时，是通过输出继电器Y和输出模块去驱动外部执行机构的.外界的和反馈信号通过输入继电器X进入PLC内部。
而在仿真运行状态时PLC的输出模块与外界是断开的，输出(继电器Y的)信号通过通信线只与数据库中的数据进行交换，而这些数据又与(界面)上显示的图形对象有关联。
PLC仿真技术伴随计算机应用技术的发展而来.是对工业生产系统进行分析、诊断和优化的有力工具之一。
有效的设计控制仿真系统，应用于各类实践。
可以起到投资少、效果好、效率高的作用。
仿真系统可以基本真实贴近现场实际控制。
现在工业中PLC和触摸屏应用越来越广泛，仿真技术也给我们带来极大便利。
如果调试，只要我们有一台笔记本电脑躺在床上就可以检验我们设计的程序了。
不受硬件和地点限制。
如果是自学不可能买上一大堆的这些东西。
工控产品价格都是不菲的，我们用仿真技术这是最好选择。
首先我们要知道一件事，以前版本，基本上不是用模拟器的，从开始，CX-Programmer ,CX-Simulator,CX-Designer等软件集成在CX-ONE里了。
所以好多朋友找不到单独版本高一的配CX-Programmer仿真软件。
就是找到了也仿真不起来。
集成的软件就没有这些问题了。
C X-ONE里包含欧姆龙全系列软件。
最新（支持win7 32/64位）下载地址：（有大量高清视频教程）我们现把下载下来解压。
欧姆龙编程软件CX-Programmer的使用.
输入符号注释。
Enter Enter
6、线圈的输入
按[O]键可以打开[新接点]的对话框。
Enter
输出符号注释。
按[R]键使其正常化。
Enter
按上下键或用鼠标来移动光标位 置，使之移到变为蓝色的单元处 时，也将正常化。
7、程序错误检查(编译)
错误和地址信息 显示在输出窗口。
欧姆龙CX-Programmer 编程软件的使用
学 校：常州高级技工学校 授课人：蒋湛 冷静燕
1、 打开CX-Programmer软件
Windows 任务栏
[启动] ¯ [程序] ¯ [Omron] ¯ [CX-One] ¯ [CX-Programmer] ¯ [CX-Programmer]
2、 新建程序
在CX-Programmer中点击工具栏[新建]按钮。
3、 变更PLC
CPM1A
CPU40
用鼠标左键点击 并选择CPU型号。 点击[确定]按钮确认所选CPU型号。
4、 主窗口功能
标题栏 菜单 工具栏 工程树
段
工程区 输出窗口 状态栏
信息窗口
符号栏ห้องสมุดไป่ตู้
梯形图 窗口
5、常开接点的输入
按[C]键可以打开[新接点]的对话框。
双击显示的错误，然梯形图的光标 会自动移动到相应出错的位置然后 错误所在位置的条栏变成红色。
8、程序传输和在线监控
点击
进入在线
程序传输开始 点击[是].
8、程序传输和在线监控
切换PLC的on/off状态的监视
谢谢观看
欧姆龙cx-programmer操作手册
欧姆龙CX-Programmer操作手册
介绍
CX-Programmer是欧姆龙PLC编程软件，用于编写和调试PLC程序。
本操作手册将指导您如何使用CX-Programmer进行各种PLC编程任务。
安装
在开始使用CX-Programmer之前，请确保您已经完成了软件的安装。
按照安装向导的步骤进行操作，完成安装后，您就可以开始编程了！
基本概念
在本节中，我们将介绍一些基本概念，例如输入/输出（I/O）、位（bit）和字（word），以及如何在CX-Programmer中使用它们。
编程指南
本节将提供一些编程指南，例如如何创建程序、如何使用逻辑指令和计数器指令，以及如何进行调试和测试。
高级特性
在本节中，我们将探讨一些高级特性，例如函数块、数据表、通信和网络，以及如何在CX-Programmer中使用它们。
常见问题
最后，我们将回答一些常见问题，以帮助您解决在使用CX-Programmer过程中遇到的一些常见问题。
附录
本附录包含一些附加资源和参考资料，例如PLC技术规格、数据表和其他有用的链接。
了解如何使用CX-Programmer进行PLC编程，打开软件并开始您的第一个项目吧！
// 示例代码
program MainProgram { // 在这里编写您的程序逻辑 }。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆龙PLC和HMI触摸屏仿真软件安装使用
这是一个PLC和HMI触摸屏联机仿真实例
首先我们了解一下PLC仿真技术是基于组态软件的仿真系统实现的原理，在于PLC内部各种继电器的状态与组态软件数据库中数据的链接以及该数据与计算机界面上图形对象的链接。
因PLC控制系统实际输出控制时，是通过输出继电器Y和输出模块去驱动外部执行机构的.外界的控制信号和反馈信号通过输入继电器X进入PLC内部。
而在仿真运行状态时PLC的输出模块与外界是断开的，输出(继电器Y的)信号通过通信线只与组态软件数据库中的数据进行交换，而这些数据又与屏幕(界面)上显示的图形对象有关联。
PLC仿真技术伴随计算机应用技术的发展而来.是对工业生产系统进行分析、诊断和优化的有力工具之一。
有效的设计控制仿真系统，应用于各类实践。
可以起到投资少、效果好、效率高的作用。
仿真系统可以基本真实贴近现场实际控制。
现在工业中PLC和触摸屏应用越来越广泛，仿真技术也给我们带来极大便利。
如果调试，只要我们有一台笔记本电脑躺在床上就可以检验我们设计的程序了。
不受硬件和地点限制。
如果是自学不可能买上一大堆的这些东西。
工控产品价格都是不菲的，我们用仿真技术这是最好选择。
首先我们要知道一件事，CX-Programmer4.0以前版本，基本上不是用模拟器的，从6.1开始，CX-Programmer ,CX-Simulator,CX-Designer等软件集成在CX-ONE里了。
所以好多朋友找不到单独版本高一的配CX-Programmer仿真软件。
就是找到了也仿真不起来。
集成的软件就没有这些问题了。
C X-ONE里包含欧姆龙全系列软件。
最新CX-ONE4.27（支持win7 32/64位）下载地址：（有大量高清视频教程）
我们现把CX-ONE4.27下载下来解压。
如果是ISO光盘镜像可以用VDM虚拟光驱加载。
就相当于用光盘安装了。
避免不必要麻烦。
开始安装
要求我们输入序列号。
下面就是CX-ONE4.27序列号：1600-0201-1347-5300
1600-0325-7848-5341
1600-0201-1347-5300
1600-0325-7848-5341
1600-0285-8143-5387
这里注意我们选择自定义安装，默认是完全安装，我们好多暂时不用，就不选择。
我们看看它有那些软件。
用户可以根据自己的需要，全部或者部分安装以下软件。
在这里不对以上所有的软件进行详细介绍，主要对CX－One4.27中独有的集成仿真功能进行介绍。
大家在作工程时使用的比较多的是PLC和HMI触摸屏，在以前的欧姆龙的软件中，PLC的梯形图是可以进行仿真的（使用CX－Programmer和CX－Simulator）。
另外HMI也是经常使用到的产品，使用CX－Designer制作画面，也可以支持仿真功能，这样可以节省开发时间提高开发效率。
现在欧姆龙推出的CX－One4.27版将两者的仿真结合起来，不需要PLC和触摸屏，就可以完整、高效的仿真一套PLC和HMI触摸屏组成的系统。
选择好后开始安装。
启动PLC编程软件CX－Programmer和HMI触摸屏组态软件CX－Designer。
都是最新版本。
我们打开PLC编程软件看看仿真软件是否安装成功。
我们打开触摸屏组态看看仿真软件是否安装成功。
我们现在编一个简单PLC和触摸屏灯光闪烁程序。
启动I0.00 停止I0.01 灯Q100.1 灯运行和停止时间分别对应TIM000 TIM001
欧姆龙PLC编程软件CX－Programmer可以单独仿真，也可和触摸屏CX－Designer 组态软件联机仿真。
CX－Programmer单独仿真
CX－Designer单独仿真
通过PLC－PT的集成仿真功能，可以真实的模仿现场的各种工况，可以在没有PLC 和PT硬件的情况下，同时调试PLC程序和触摸屏画面
欧姆龙不是所有PLC型号都能仿真的
只有如下型号支持仿真(CX-Simulator) CS1G \ CS1H \ CJ1G \ CJ1H \ CJ1M \ CS1D \ CP1H \ CJ2H \ CP1E \ CJ2M
如果我们的程序或PLC不是这些型号怎么办。
我们可以改变PLC机型，再仿真。
我们打开一个CPM1A的PLC程序。
我们把设备类型CPM1A改为比较相近的CP1H，都是微型系列。
仿真调试好后改回原来PLC型号就好了。
欧姆龙全系列软件cx-one最新版和海量视频教程下载地址：
谢谢观赏。
