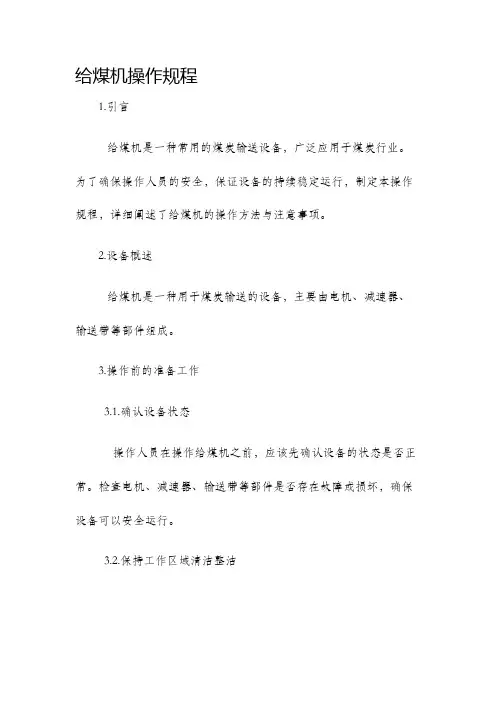

给煤机操作规程
给煤机操作规程1.引言给煤机是一种常用的煤炭输送设备，广泛应用于煤炭行业。
为了确保操作人员的安全，保证设备的持续稳定运行，制定本操作规程，详细阐述了给煤机的操作方法与注意事项。
2.设备概述给煤机是一种用于煤炭输送的设备，主要由电机、减速器、输送带等部件组成。
3.操作前的准备工作3.1.确认设备状态操作人员在操作给煤机之前，应该先确认设备的状态是否正常。
检查电机、减速器、输送带等部件是否存在故障或损坏，确保设备可以安全运行。
3.2.保持工作区域清洁整洁在操作给煤机之前，操作人员应该确保工作区域的清洁整洁，清除可能导致设备卡料或阻塞的杂物，以确保设备顺畅运行。
3.3.穿戴相关个人防护装备操作人员在操作给煤机时，应该穿戴相关的个人防护装备，包括安全帽、防护眼镜、耳塞等。
确保操作人员的人身安全。
4.操作步骤4.1.启动设备操作人员在确认设备状态正常后，按照设备启动程序逐步启动给煤机。
首先，打开电源开关，然后按下启动按钮，等待设备启动完成。
确保设备启动过程平稳无异常。
4.2.投料在设备启动完成后，操作人员可以开始进行投料操作。
将煤炭均匀地投放到给煤机的进料口，确保煤炭能够顺利进入输送带。
4.3.监控设备运行情况在煤炭开始投放后，操作人员需要及时监控设备的运行情况。
观察输送带的转动是否稳定，是否有异常噪音或振动等。
4.4.停止设备当操作人员需要停止设备时，按照设备停止程序逐步停止给煤机。
首先，按下停止按钮，然后等待设备完全停止后，关闭电源开关。
5.注意事项5.1.操作人员禁止站在输送带上在给煤机运行时，操作人员严禁站在输送带上或附近。
以免造成人身伤害。
5.2.避免投放过多煤炭操作人员在投放煤炭时，要尽量控制投放的数量，避免超出给煤机的最大负荷，造成设备阻塞或异常运行。
5.3.定期检查设备操作人员需定期检查设备的磨损情况，如发现有损坏或磨损严重的部件，应及时更换或维修，以保证设备的正常运行。
5.4.禁止随意操作设备除了经过特殊培训和授权的操作人员外，其他人员严禁随意操作给煤机，以免发生事故。
火电机组辅机低电压穿越解决方案(共52张PPT)
电网故障对厂用电的影响
大方式，500kV母线出口处 CAN故障：
电网故障对厂用电的影响
大方式，500kV母线出口处 ABCN故障：
电网故障对厂用电的影响
大运行方式:
500kV母 0.4kV母线 A相电压 0.4kV母线 B相电压 0.4kV母线 C相电压 线故障类 幅值(kV) 百分比(%) 幅值(kV) 百分比(%) 幅值(kV) 百分比(%)
快速瞬变干扰试验：A级 电力电子方案采用免维护设计，其使用过程中无需工作人员对其进行任何操作和维护，该装置集成定期自检功能，对于自检中发现的问题，具备
强大的故障自诊断功能，并可将故障诊断结果通过硬接点、通讯等多种方式上送至后台管理系统，方便故障的统计和记录。
静电放电干扰试验：4级 元宝山电厂给煤机变频器采用的是ABB品牌,型号为ACS401
来源
课题来源：系统低电压故障对敏感负荷变频器连续运行的威胁
典型案例分析：电厂给煤机变频器低电压闭锁，引发跳机事故
起因：伊敏电厂开关CT故障，造成500kV系统母线接地
过程：厂用变电压跌落，给煤机变频器低电压闭锁，触发炉膛灭 〔MFT〕，机组跳机
火保护
范围：伊敏电厂、相邻120km的呼伦贝尔电厂
起因
中国电机工程学会技术鉴定
2021年3月22日在北京 顺利通过了中国电机 工程学会组织的技术 鉴定。
10ms
是否存在低电压跳闸风 险
存在低电压穿越变频器 跳闸，全停可能造成机
组MFT 存在低电压穿越变频器 跳闸, 全停可能造成机
组MFT 机组启动时使用，可暂
不考虑
暖通系统使用，可暂不 考虑
影响海水淡化
风险排查
风险排查
风险排查
低电压穿越
5、仅停止低电压穿越装置
1、一拖的两台给煤机同时检修情况，变频器及低电压穿越装置均需停止
1、手动停止变频器运行； 2、变频器停止工作后，拍下低电压穿越装置柜体前门的“ 急停”按钮； 3、依次断开变频器交流开关、低电压穿越装置交流断路器 QF1； 4、手动断开低电压穿越装置柜体内部的开关12SW，装置控 制器断电； 5、如需断开变频器控制柜电源，手动断开低电压穿越装置 的11SW、13SW和21SW、22SW； 6、长按UPS机箱上的“开/关机”键（大概4秒），关闭UPS 。 7、长按UPS2机箱上的“开/关机”键（大概4秒），关闭 UPS2。
@月呀呀 /24681099
低电压穿越开机流程
手动闭合变频器柜的交流开关，变频器开始上电。 操作低电压穿越装置前需将屏柜正面的“急停”按钮拍下。 手动闭合低电压穿越装置内的16SW和17SW，则装置和变频器连接上。 手动闭合低电压穿越装置内的11SW，则装置通过交流电源给UPS进行充电。手动闭合低电压穿越装置 内的21SW，则装置通过交流电源给UPS2进行充电。（空预器的装置无需此步骤） 长按UPS机箱上的“开/关机”键（大概4秒），听到“嗒”的一声，看到UPS机箱上的“功能键”处绿 灯点亮，则UPS已经开始工作。给煤机的装置还需要长按UPS2机箱上的“开/关机”键（大概4秒）， 听到“嗒”的一声，看到UPS2机箱上的“功能键”处绿灯点亮，则UPS2已经开始工作。 闭合低电压穿越装置内部的手动开关12SW，低电压穿越装置控制板、操作电源、风扇上电。 手动闭合低电压穿越装置内的13SW，则装置输出220V单相交流电，为变频器控制柜提供控制电源。给 煤机的装置还需要手动闭合低电压穿越装置内的22SW，则装置输出220V单相交流电，为一拖二的另一 台变频器控制柜提供控制电源。并手动闭合变频器控制柜内控制电源开关。 手动闭合低电压穿越装置的交流侧断路器QF1。 关闭穿越装置柜门，拨出柜体正面的“急停”按钮，按下“复位”按钮，装置开始依次合内部接触器 ，进入工作状态。 设定变频器转速及相关指令，给煤机开始工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给煤机低电压穿越装置操作说明
一、什么是低电压穿越以及为何要设置低电压穿越装置？
低电压穿越是指系统（发电设备或用电设备）在确定时间内承受一定限值的低电压而不退出运行。
一般低电压穿越在风电场中应用较广，因为风电场若不具备低电压穿越能力，会对电网安全稳定运行产生严重影响。
但由于火电厂单机功率及全厂功率均较风电场大，威胁相对也就更大。
在火电厂中，给煤机是重要的辅机设备，目前大多采用变频调速方式运行，而变频器会在电网低电压（这种低电压一般都是瞬时或短时的）时闭锁输出，从而引起全炉膛灭火保护动作。
如果火电厂因雷击、电气设备短路、接地等引起电网和厂用电短时电压降低，造成给煤机变频器动力电源低电压和变频器控制电源低电压，这时变频器低电压闭锁保护会动作，造成停炉或停机事故，导致局部电网失去稳定，对电网产生重大影响。
对于电网来说，电网故障时电压会瞬时降低，亟需有功支持维持系统频率，但此时电厂再出现解网情况会使电网频率更加恶化，造成不可估量的后果。
因此，需要设置低电压穿越装置，确保机组的安全稳定运行。
二、给煤机低电压穿越装置原理框图
QF2
图1 给煤机低电压穿越装置原理框图
QF1：系统输入开关，正常使用时闭合，装置维护或故障时断开
QF2：系统旁路开关，正常使用时断开，装置维护或故障时闭合
QF3：系统输出开关，正常使用时闭合，装置维护或故障时断开
KK1：交流控制电源开关，正常使用时闭合，装置维护或故障时断开
KK2：直流控制电源开关，正常使用时闭合，装置维护或故障时断开
1K ：超级电容供电开关，正常使用时闭合，装置维护或故障时断开
2K ：超级电容放电开关，正常使用时断开，装置维护或故障时闭合
三、界面说明
整体界面主要包括用户主界面、运行状态界面、事件记录界面和厂家设置界面。
1.用户主界面：查看启停或故障状态和期间开关状态
图2 给煤机低电压穿越装置用户界面
系统电压或装置正常时，显示图2所示界面；当出现系统低电压且超级电容投入时，补偿灯亮；当装置异常或QF1、QF2、QF3同时闭合时故障灯亮。
2.运行状态：可以查看相关运行参数及故障名称。
图3 给煤机低电压穿越装置运行状态界面
3.事件记录：可以查看故障信息、时间及补偿记录。
图4 给煤机低电压穿越装置事件记录界面
4.厂家设置：可以对电压异常上下限和补偿时间等参数进行设定。
图5 给煤机低电压穿越装置厂家设置界面
四、操作说明
1.正常启动
检查装置无异常，柜体一切正常，闭合KK1、KK2，闭合QF1、QF3，断开QF2（或检查在断开位），释放急停按钮（或检查在释放位），闭合1K（注意闭合1K前先用万用表测量超级电容器电压U C，若U C<30V，则闭合1K，否则闭合2K进行放电，待放电完毕后断开2K 闭合1K），断开2K（或检查在断开位），点击操作面板启动按钮。
2.主路转至检修旁路
按下急停按钮，闭合QF2，断开QF1、QF3，断开KK1、KK2，断开1K，闭合2K。
3.检修旁路恢复至主路
闭合KK1、KK2，闭合QF1、QF3，断开QF2，断开2K，释放急停按钮，闭合1K（注意闭合1K前先用万用表测量超级电容器电压U C，若U C<30V，则闭合1K，否则闭合2K进行放电，待放电完毕后断开2K闭合1K），点击操作面板启动按钮。
4.正常停止
点击操作面板停止按钮，断开KK1、KK2，断开QF1、QF3，检查在断开位（或断开QF2），断开1K，闭合2K。
五、运行期间的检查项目
1.柜体完好无异常且柜体正面运行灯亮、故障灯灭、急停按钮在释放位（若为旁路运行
则在旋合位）。
2.柜内各开关位置正确（正常运行时：QF1、QF3、KK1、KK2、1K闭合，QF2、2K断
开；旁路运行时：QF2、2K闭合，QF1、QF3、KK1、KK2、1K断开）且无异音、异味。
3.用户界面各指示正常（正常运行时：运行灯亮、故障灯灭、补偿灯灭、主接触器合、
晶闸管通；补偿运行时：补偿灯亮、软启接触器合、逆变器通；旁路运行时：旁路接触器合）。
4.各参数正常：系统电压400±5V、系统电流2~3A（最大不超过6.4A）、负载电压400±
5V、超级电容电压195V（充满时）。
六、注意事项
1.闭合1K前先用万用表测量超级电容器电压U C，若U C<30V，则闭合1K，否则闭合
2K进行放电，待放电完毕后断开2K闭合1K。
2.1K闭合后经过30min左右，超级电容即可充满，此时电压为195V。
3.厂家设定补偿时间为3S（最大可设置为6S），即当出现系统低电压时超级电容投入运
行，此时由超级电容向给煤机供电，若3S之后系统电压不能恢复，则给煤机失电。
