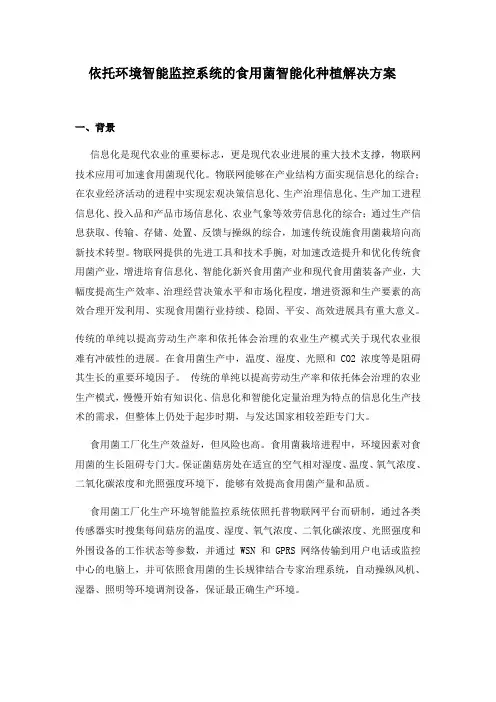

依托环境智能监控系统的食用菌智能化种植解决方案
依托环境智能监控系统的食用菌智能化种植解决方案一、背景信息化是现代农业的重要标志，更是现代农业进展的重大技术支撑，物联网技术应用可加速食用菌现代化。
物联网能够在产业结构方面实现信息化的综合；在农业经济活动的进程中实现宏观决策信息化、生产治理信息化、生产加工进程信息化、投入品和产品市场信息化、农业气象等效劳信息化的综合；通过生产信息获取、传输、存储、处置、反馈与操纵的综合，加速传统设施食用菌栽培向高新技术转型。
物联网提供的先进工具和技术手腕，对加速改造提升和优化传统食用菌产业，增进培育信息化、智能化新兴食用菌产业和现代食用菌装备产业，大幅度提高生产效率、治理经营决策水平和市场化程度，增进资源和生产要素的高效合理开发利用、实现食用菌行业持续、稳固、平安、高效进展具有重大意义。
传统的单纯以提高劳动生产率和依托体会治理的农业生产模式关于现代农业很难有冲破性的进展。
在食用菌生产中，温度、湿度、光照和 CO2 浓度等是阻碍其生长的重要环境因子。
传统的单纯以提高劳动生产率和依托体会治理的农业生产模式，慢慢开始有知识化、信息化和智能化定量治理为特点的信息化生产技术的需求，但整体上仍处于起步时期，与发达国家相较差距专门大。
食用菌工厂化生产效益好，但风险也高。
食用菌栽培进程中，环境因素对食用菌的生长阻碍专门大。
保证菌菇房处在适宜的空气相对湿度、温度、氧气浓度、二氧化碳浓度和光照强度环境下，能够有效提高食用菌产量和品质。
食用菌工厂化生产环境智能监控系统依照托普物联网平台而研制，通过各类传感器实时搜集每间菇房的温度、湿度、氧气浓度、二氧化碳浓度、光照强度和外围设备的工作状态等参数，并通过 WSN 和 GPRS 网络传输到用户电话或监控中心的电脑上，并可依照食用菌的生长规律结合专家治理系统，自动操纵风机、湿器、照明等环境调剂设备，保证最正确生产环境。
二、系统功能1.环境信息搜集、记录与分析——通过各类传感器实时搜集菇房环境数据信息，并通过搜集节点、汇聚节点和无线网关，传输到监控中心和效劳器。

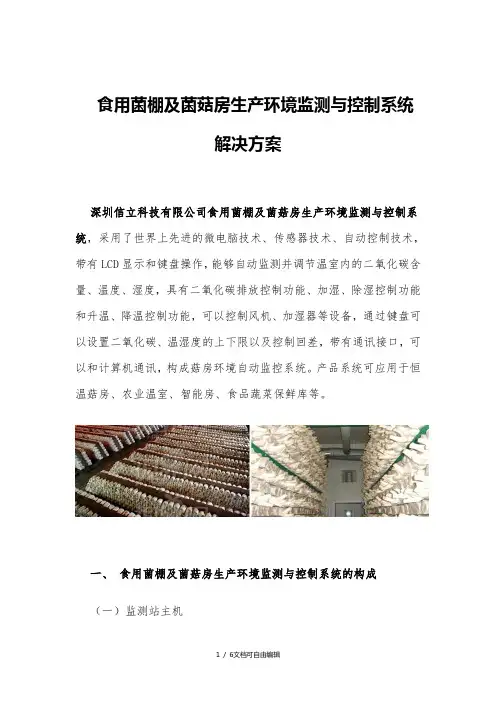

食用菌棚及菌菇房生产环境监测与控制系统解决方案
食用菌棚及菌菇房生产环境监测与控制系统解决方案深圳信立科技有限公司食用菌棚及菌菇房生产环境监测与控制系统，采用了世界上先进的微电脑技术、传感器技术、自动控制技术，带有LCD显示和键盘操作，能够自动监测并调节温室内的二氧化碳含量、温度、湿度，具有二氧化碳排放控制功能、加湿、除湿控制功能和升温、降温控制功能，可以控制风机、加湿器等设备，通过键盘可以设置二氧化碳、温湿度的上下限以及控制回差，带有通讯接口，可以和计算机通讯，构成菇房环境自动监控系统。
产品系统可应用于恒温菇房、农业温室、智能房、食品蔬菜保鲜库等。
一、食用菌棚及菌菇房生产环境监测与控制系统的构成（一）监测站主机包括：数据采集器（RTU）、太阳能板、蓄电池、安装支架（二）传感器系统包括：空气温湿度传感器、光照强度传感器、CO2传感器。
（三）自动控制系统包括：制冷机、室内空气循环机、补光灯、喷水系统、加热器等（四）网络数据平台包括：数据远程实时查看与下载功能；自动化控制功能；预警功能等二、食用菌棚及菌菇房生产环境监测与控制系统的应用1.通过精确的温、光、湿、气调控技术提高产量品质对于影响菌类生长的主要环境因素，该系统能够进行实时准确的监测，管理人员可以用手机或电脑登陆网络数据平台查询菌类生长的环境情况，对不合理的环境因子进行远程控制调整，保证菌类始终生长在一个最佳的环境之中，保证其最佳的品质和产量。
2. 根据历史数据，人工调控生长环境，调整食用菌的上市期食用菌类种植环境监测与控制系统所提供的网络数据平台，不仅支持在线数据监测，且同时能查阅历史监测数据。
用户可以调出自然情况下食用菌产量和品质最好时期的历史数据，人工模拟其最适宜的生长环境，提前或延后食用菌的上市时间。
3.预警服务如果在生产中出现温度、湿度、光照、空气质量不达标的情况时，系统就会自动触发预警功能，向管理人员发送预警信息，并可以远程通过调控设施进行环境调控，包括：通风机、加热器、遮阳、喷水、补光灯等。
智能库房环境监控系统设计应用方案
公司简介XX莱安智能化系统开发XX成立于1998年,是专业机房监控、屏蔽壳体、智能照明、智能家居、楼宇自控(BA)、机房建设、防雷接地、新风系统、微模块机房、动力环境监控等等集成化设计、智能化产品开发、安装施工、售后服务的大型综合性企业。
客户哲学：全新理念、一流的技术、丰富的经验，开创数字新生活专注——维护世界第一中小企业管理品牌、跟踪业界一流信息技术、分享——“道不同，不相谋”，莱安在公司团队之间以及与股东、渠客户服务：以高科技手段、专业化的服务为客户创造价值一、系统概述智能库房环境监控系统是基于网络的环境与安全监测系统，适用于已建成的对环境温湿度或者安全要求较高的建筑进行工程施工的仓库，食品仓库、药品仓库、孵化生化实验室；电子厂房、机房；孵房、大棚、温室等。
智能库房环境监控系统的数据采集与监控系统主要由设备层设备（温湿度传感器、温度传感器、测控装置）、管理装置、短信猫模块、网络交换机、采集计算机、数据服务器、Web服务器及监控管理软件等构成，智能库房环境监控系统设计采用先进的软硬件技术和分层分布式网络结构，针对客户的实际情况提供的解决方案。
冷库温湿度智能管理系统主要应用在各种需要温度湿度监控的冷库库房。
此系统已经广泛应用，是广大企业提高科学仓储水平的好帮手，也是争取GMP，GSP认证加分的必要手段。
根据冷库储存环境需要，选择适合的监测方案构建该系统：应用我司的冷库库房专用温湿度变送控制器作为测控核心,该控制器具有测控精确，性能稳定，可互换，耐受恶劣环境，调校设置方便，外观精美等突出优点。
通过485总线与计算机相连，您在监控主机上通过目前市场上性价比最高的温湿度智能管理软件可对整个库区的温湿度进行实时而精确的监测控制，同时基于互联网构建的信息查询系统通过不同等级的授权可精确查询所在库房的温湿度变化趋势和当前状态，整个系统可靠，实用，精确，能更好地为高品质仓储和生产服务。
二、智能库房环境监控系统设计2.1智能库房环境监控系统设计依据：根据现场监测要求内容，利用传感网络技术，开展对实验室冰柜和实验室环境进行温、湿度、压差强度动态监测，监测系统可增加其他监测指标。
智慧菌菇房技术指标
智慧菌菇房技术指标随着人们对健康饮食的追求和对农业生产的不断创新，菌菇种植业成为了一个备受关注的领域。
而智慧菌菇房技术作为一种现代化的种植模式，融合了先进的科技手段，大大提高了菌菇的生产效率和质量。
本文将从不同角度介绍智慧菌菇房技术的相关指标。
一、温湿度控制智慧菌菇房技术中的温湿度控制是非常重要的一项指标。
菌菇种植对温湿度有一定的要求，只有在适宜的温湿度条件下，菌菇的生长才能得到最佳的发挥。
智慧菌菇房技术通过精确的温湿度控制系统，能够实时监测和调节菌菇房内的环境温湿度，保持在最适宜的范围内，从而提高菌菇的生长速度和产量。
二、光照控制除了温湿度控制，智慧菌菇房技术还能够精确控制光照。
菌菇种植对光照有一定的要求，适宜的光照条件有利于菌菇的光合作用和生长发育。
智慧菌菇房技术中的光照控制系统能够根据菌菇的需求，智能调节光照强度和时间，确保菌菇房内的光照条件始终处于最佳状态。
三、通风换气通风换气也是智慧菌菇房技术中的重要指标之一。
菌菇种植需要保持良好的通风换气，以保持菌菇房内的空气流通和新鲜空气的补充。
智慧菌菇房技术通过智能通风系统，能够根据菌菇房内的温度、湿度和CO2浓度等参数，自动调节通风换气的频率和强度，确保菌菇的生长环境始终保持良好的空气质量。
四、水肥管理智慧菌菇房技术中的水肥管理也是关键指标之一。
菌菇的生长需要适量的水分和营养物质供应。
智慧菌菇房技术通过智能水肥管理系统，能够根据菌菇的需求，精确供给适量的水分和营养物质，避免水肥过多或不足对菌菇生长的影响，从而提高菌菇的产量和品质。
五、病虫害防治病虫害防治也是智慧菌菇房技术中需要重视的指标。
菌菇种植易受到病菌和害虫的侵袭，给菌菇的生长和产量带来不利影响。
智慧菌菇房技术通过智能监测和预警系统，能够及时发现和识别病虫害的存在，并采取相应的防治措施，保护菌菇的健康生长。
智慧菌菇房技术的相关指标包括温湿度控制、光照控制、通风换气、水肥管理和病虫害防治等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
菌菇房生产环境智能综合监控系统应用方案深圳信立科技有限公司2016.10.23目录第一部分：客户需求 (2)（）菌菇房智能综合监控系统 (12)（）客户的技术参数和控制要求 (23)第二部分：系统结构及控制模式 (4)（）系统两大组成部分........................................................................................................ 4 1（）控制方式包括：............................................................................................................ 4 2第三部分：现场数据采集与控制功能 (5)（）温湿度监测................................................................................................................... 5 1（）料温监测....................................................................................................................... 5 2（）浓度监测................................................................................................................ CO2 36（）二氧化碳排放控制........................................................................................................ 6 4（）加湿控制功能. (56)（）循环风控制................................................................................................................... 7 6（）报警控制....................................................................................................................... 7 7 1．（）备用冗余功能 (87)第四部分：监测软件数据平台 (7)（）友好的用户登陆管理界面............................................................................................ 8 1（）实时历史、曲线报表数据分析................................................................................. \9 2\（）多种形式的报警功能，适合不同场合需要.............................................................. 10 3（）远程控制..................................................................................................................... 10 4（）监控终端..................................................................................................................... 10 5第一部分：客户需求（1）菌菇房智能综合监控系统深圳信立科技有限公司菌菇房生产环境智能综合监控系统，采用了世界上先进的微电脑技术、传感器技术、自动控制技术，带有显示和键盘操作，能够自动监测并调节温室内LCD的二氧化碳含量、温度、湿度，具有二氧化碳排放控制功能、加湿、除湿控制功能和升温、降温控制功能，可以控制风机、加湿器等设备，通过键盘可以设置二氧化碳、温湿度的上下限以及控制回差，带有通讯接口，可以和计算机通讯，构成菇房环境自动监控系统。
产品系统可应用于恒温菇房、农业温室、智能房、食品蔬菜保鲜库等。
（2）客户的技术参数和控制要求◇一次发酵：2．①需要三条测温探头与数显仪连接；②需一个时控开关，控制电机的启动与停止。
一次发酵不需要其它的自动控制系统，以上为一套，共需要六套。
◇二次发酵：①一个二氧化碳传感仪，安装在回风筒里，用来检测回风的二氧化碳浓度。
不与自动控制连接，但是与自动记录装置连接；②五条测温探头，与数显仪连接，其中三条为料温检测探头，一条为回风检测探头，一条为送风检测探头。
③自动控温系统就是用一个伺服电机控制回风量与送风量的比例，使温度稳定在理想的范围。
这一过程是靠送风探头的感应温度为标准来完成的。
④需要有条二氧化碳与条温度探头的自动记录装置，数据能与微机联网，达到远程控 5 1 制的能力。
⑤报警系统，有两个阶段：一个是巴氏消毒阶段度，一个是腐熟阶段度。
超48-53 57-62 过或者低于范围应该能够提供报警。
以上二次发酵控制设备为一套，共需要三套。
◇菇房：①要有一套自动控温装置，通过控制循环水管道上的电磁阀来完成。
并且要有夏季模式与冬季模式的转换设置。
温度由菇房内的一条室温探头的感应温度为标准来完成对温度的调控。
②菇房内设三条温度传感仪，其中一条为室温探头，用来控制电磁阀的开闭，两条为料温探头，用来观察培养料的温度变化，料温探头不参与自动控制系统，但是参与自动记录装置。
③有二氧化碳传感系统，并参与自动控制中对新风的控制。
新风是由伺服电机来完成的，根据二氧化碳的浓度来控制新风量的大小。
要求有自动与手动切换的装置，必要时可以手动操作。
④菇房控制系统应有温度与二氧化碳自动记录装置，并能与微机联网，实现远程监控的目的。
以上的菇房控制系统为一套，共需套。
163．第二部分：系统结构及控制模式（1）系统两大组成部分系统主要包括：上位机中心服务器控制平台和下位机现场控制节点：◇中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台。
能够实现监测、查询、运算、建模、统计、控制、存储、分析、报警等多项功能。
◇现场控制节点由测控模块、电磁阀、配电控制柜及安装附件组成，与中心服务器控制平台可通过有线、无线、方式连接到一起。
根据菌菇房内温度、湿度、光照强度及二3G/2G氧化碳浓度等参数，对环境调节设备进行控制。
（2）控制方式包括：◇自动控制根据设定的参数，智能控制箱按照预先编制的程序自动运行。
-----◇手动控制根据需要，可以选择现场手动控制方式，任意启动各种模式。
-----◇集中监控通过一根通讯线缆将每间菇房的控制箱串联起来，然后传送至监控中心的------监控电脑，构成菇房环境集中监控系统。
该监控系统能够实时显示并自动记录每间菇房的监测数据（湿度、温度、二氧化碳含量）以及外围设备的工作状态，远程设定对每台控制箱的工作参数，自动报警提示并记录报警发生的时间及报警原因。
4．互联网监控通过安装配套的物联网监控软件，使得用户在家或者出差，都可以通G ------3◇过英特网实时了解菌菇房的各种温度、湿度、二氧化碳含量、设备的运行状态等信息，让菌菇的生产尽在我们的掌控之中。
第三部分：现场数据采集与控制功能菌菇房内的各参数传感器，对温室环境进行多点实时动态采集，经过转换送入单片机A/D处理，驱动执行装置从而实现温室环境的自动智能调节。
显示装置实时显示菌菇房内的温湿度、光照度等数值，能够更加一目了然地展示大棚内的数据全貌。
（1）温湿度监测通过温湿度传感器监测菌菇房室外空气环境温湿度、室内空气环境温湿度、地表温湿度、土壤温湿度等，并能对数据进行采集、分析运算、控制、存储、发送等。
（2）料温监测不锈钢高精度数字温度传感器通过数字传感技术检测料到的温度信号，传输给现场控制采集系统。
传感器精度高，使用寿命长，耐腐蚀。
5．（3）CO2浓度监测在菌菇房内部署二氧化碳浓度传感器，实时监测房中二氧化碳的含量，当浓度超过系统设定的阙值范围时，通过有线或无线传输技术将相关数据传送到用户监控终端，由相关工作人员做出相应调整。
（4）二氧化碳排放控制当菌菇房内的二氧化碳含量高于所设二氧化碳上限时，控制器自动打开排风机或新风气扇，进行通风换气；当二氧化碳降到正常时，控制器自动调节排风机或新风。
（5）加湿控制功能当菌菇房内的湿度低于所设湿度下限时，控制器自动打开加湿器，进行加湿；当湿度升到正常时，控制器自动关闭加湿器。
6．（6）循环风控制根据用户所设定的循环风启动周期，自动启动循环风机，使菇房内的温湿度分布均匀。
（7）报警控制用户可设定某些参数指标的上限和下限。
比如菌菇房内温度应在摄氏度之间，高于30-15或低于这个温度范围都会产生报警信息，并在上位机中控平台和现场控制节点显示出来。
（8）备用冗余功能为了避免设备出现故障或异常带来不便，而影响菌菇的生长。
我公司开发设计的设备系统，可进行扩展冗余，当设备出现故障时，辅助设备进行切换。
从而实现连续无故障运行，0 增加系统稳定性和可靠性。
第四部分：监测软件数据平台公司自主研发的菌菇房生产环境智能自动监控软件，采集菌菇房内现场数据，通过有线、无线、网络传输到数据平台，按照相关设定进行分析展示并进一步完成相应控制。
3G/2G7．（1）友好的用户登陆管理界面规定用户使用权限，不同用户提供不同的操作权限，非用户不能登陆系统，保证系统安全，操作简单而富有人性化。
（2）实时\历史、曲线\报表数据分析系统将采集到的数据信息以实时曲线的方式显示给用户，并根据需要按照日、月、季、年参数变化曲线生成历史报表。
便于对菌菇房内的环境运转情况进行分析做出改进，提高大棚的生产效率。
8．（3）多种形式的报警功能，适合不同场合需要工作人员根据温室大棚内的具体情况设置温度、湿度等参数限值。
在监测时，如发现有监测结果超出设定的阈值时，系统会自动发出报警提醒工作人员，报警形式包括：声光报警、电话报警、短信报警、报警等。
E-MAIL9．（4）远程控制现场采集设备将采集到的数据通过有线、无线、无线网络传输到中控数据平台，用3G/2G 户从终端可以查看菌菇房现场的实时数据，并使用远程控制功能通过继电器控制设备或模拟输出模块对菌菇房自动化设备进行控制操作，如自动通风排放系统、自动加湿系统、自动换气系统。
