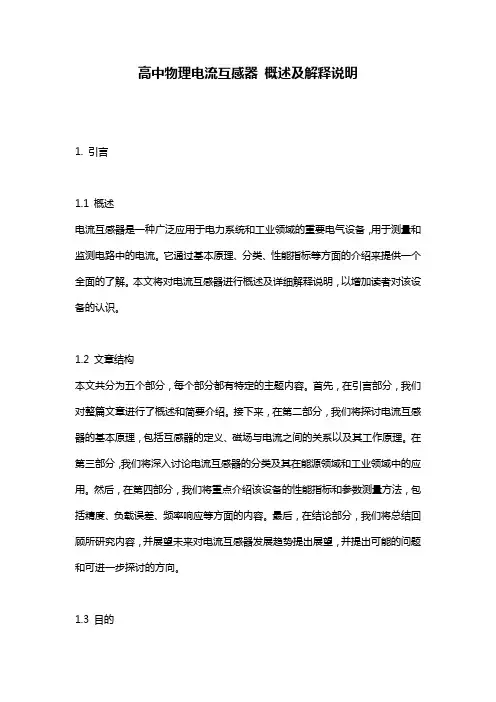

高中物理电流互感器_概述及解释说明
高中物理电流互感器概述及解释说明1. 引言1.1 概述电流互感器是一种广泛应用于电力系统和工业领域的重要电气设备，用于测量和监测电路中的电流。
它通过基本原理、分类、性能指标等方面的介绍来提供一个全面的了解。
本文将对电流互感器进行概述及详细解释说明，以增加读者对该设备的认识。
1.2 文章结构本文共分为五个部分，每个部分都有特定的主题内容。
首先，在引言部分，我们对整篇文章进行了概述和简要介绍。
接下来，在第二部分，我们将探讨电流互感器的基本原理，包括互感器的定义、磁场与电流之间的关系以及其工作原理。
在第三部分，我们将深入讨论电流互感器的分类及其在能源领域和工业领域中的应用。
然后，在第四部分，我们将重点介绍该设备的性能指标和参数测量方法，包括精度、负载误差、频率响应等方面的内容。
最后，在结论部分，我们将总结回顾所研究内容，并展望未来对电流互感器发展趋势提出展望，并提出可能的问题和可进一步探讨的方向。
1.3 目的本文旨在为读者提供关于高中物理电流互感器的全面概述和详细解释说明。
通过对电流互感器的基本原理、分类及应用领域、性能指标和参数测量方法等方面进行阐述，希望读者能够对该设备有更深入的了解和认识。
此外，通过对未来发展趋势的展望和提出问题以及可进一步探讨的方向，鼓励读者进行更多深入研究和思考，促进该领域的发展。
2. 电流互感器的基本原理：2.1 互感器的定义：电流互感器是一种用于测量或检测电流的装置，它能够根据远离其所测量的电路的线圈中通过的电流来产生相应的输出信号。
互感器通过相邻线圈的磁场耦合来实现这一转化过程。
2.2 磁场与电流的关系：根据安培定律，通过一条导体所产生的磁场与通过该导体中传送的电流成正比。
当电流变化时，其周围产生一个可检测到变化的磁场。
这就是基本原理：通过检测由待测电路产生的磁场，可以推断出该电路中正在流动的电流。
2.3 电流互感器的工作原理：电流互感器通常由两个线圈组成：主线圈和副线圈。

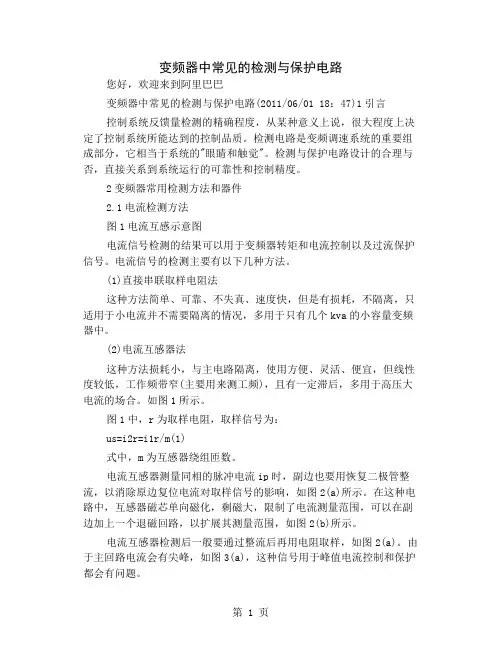

变频器中常见的检测与保护电路共11页word资料
变频器中常见的检测与保护电路您好，欢迎来到阿里巴巴变频器中常见的检测与保护电路(2011/06/01 18：47)1引言控制系统反馈量检测的精确程度，从某种意义上说，很大程度上决定了控制系统所能达到的控制品质。
检测电路是变频调速系统的重要组成部分，它相当于系统的"眼睛和触觉"。
检测与保护电路设计的合理与否，直接关系到系统运行的可靠性和控制精度。
2变频器常用检测方法和器件2.1电流检测方法图1电流互感示意图电流信号检测的结果可以用于变频器转矩和电流控制以及过流保护信号。
电流信号的检测主要有以下几种方法。
(1)直接串联取样电阻法这种方法简单、可靠、不失真、速度快，但是有损耗，不隔离，只适用于小电流并不需要隔离的情况，多用于只有几个kva的小容量变频器中。
(2)电流互感器法这种方法损耗小，与主电路隔离，使用方便、灵活、便宜，但线性度较低，工作频带窄(主要用来测工频)，且有一定滞后，多用于高压大电流的场合。
如图1所示。
图1中，r为取样电阻，取样信号为：us=i2r=i1r/m(1)式中，m为互感器绕组匝数。
电流互感器测量同相的脉冲电流ip时，副边也要用恢复二极管整流，以消除原边复位电流对取样信号的影响，如图2(a)所示。
在这种电路中，互感器磁芯单向磁化，剩磁大，限制了电流测量范围，可以在副边加上一个退磁回路，以扩展其测量范围，如图2(b)所示。
电流互感器检测后一般要通过整流后再用电阻取样，如图2(a)。
由于主回路电流会有尖峰，如图3(a)，这种信号用于峰值电流控制和保护都会有问题。
图2电流互感器及范围扩展随着脉宽的减小，前沿后斜坡峰值可能比前沿尖峰还低，就会造成保护电路误动作，所以要对电流尖峰进行处理。
处理的方法见图3(b)，和rs并联一个不大的电容cs，再加一个合适的rc参数，就能有效地抑制电流尖峰。
如图3(c)所示。
图3电流取样信号的处理(3)霍尔传感器法它具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量等优点。
短路检测电路设计
短路检测电路设计短路检测电路是一种用于检测电路中是否存在短路的电子电路。
它可以用于保护电路免受损坏，也可以用于故障诊断。
短路检测电路有多种设计方案，每种方案都有其优缺点。
1. 电阻法电阻法是最简单的一种短路检测方案。
它利用电阻器来检测电流的变化。
当电路中发生短路时，电阻器上的电流会急剧增加。
通过检测电阻器上的电流变化，就可以判断电路中是否存在短路。
2. 电压法电压法也是一种常用的短路检测方案。
它利用电压表来检测电压的变化。
当电路中发生短路时，由于电流急剧增加，电路中的电压会急剧下降。
通过检测电压的变化，就可以判断电路中是否存在短路。
3. 电流互感器法电流互感器法是一种更先进的短路检测方案。
它利用电流互感器来检测电流的变化。
电流互感器是一个能够将电流转换为电压的器件。
当电路中发生短路时，由于电流急剧增加，电流互感器上的电压也会急剧增加。
通过检测电流互感器上的电压变化，就可以判断电路中是否存在短路。
4. 数字信号处理法数字信号处理法是一种最先进的短路检测方案。
它利用数字信号处理器（DSP）来检测电流或电压的变化。
DSP是一种能够对数字信号进行处理的微处理器。
通过对电流或电压信号进行数字信号处理，DSP可以准确地判断电路中是否存在短路。
5. 短路检测电路的设计要点在设计短路检测电路时，需要考虑以下几点：检测灵敏度：短路检测电路的灵敏度是指它能够检测到的最小的短路电流或电压。
检测灵敏度越高，短路检测电路能够检测到的短路越小。
检测速度：短路检测电路的检测速度是指它能够检测到短路的时间。
检测速度越快，短路检测电路能够更快地保护电路免受损坏。
抗干扰能力：短路检测电路应该具有良好的抗干扰能力，以防止误检测。
抗干扰能力越强，短路检测电路越不容易受到外界干扰。
成本：短路检测电路的成本应该适中。
成本越低，短路检测电路的性价比越高。
6. 短路检测电路的应用短路检测电路广泛应用于各种电子设备中，如电源、电机、变压器等。
短路检测电路可以保护这些电子设备免受短路损坏。
电流互感器次级的采样反向放大电路
电流互感器次级的采样反向放大电路
电流互感器作为电力系统中的重要元件，具有非常重要的作用。
在电流互感器中，次级采样反向放大电路是其中的重要部分。
电流互感器次级采样反向放大电路的作用是将互感器次级电流信号进行采样和放大，然后再输出给其他电路进行处理。
这个过程中，采样和放大的精度对于电力系统的稳定运行非常重要，如果采样和放大的不够精确，就会导致系统的运行不稳定甚至出现故障。
在电流互感器次级的采样反向放大电路设计中，需要注意以下几个方面：
1. 选择合适的运放：在采样反向放大电路中需要使用运放，选择合适的运放对于电路的性能非常重要。
一般来说，需要考虑运放的输入偏置电流、噪声、带宽等因素。
2. 选择合适的采样电阻和反向电阻：采样电阻和反向电阻决定了电路的采样精度和放大倍数，需要根据具体的情况进行选择。
一般来说，采样电阻的阻值应该远远小于互感器次级的电阻，反向电阻的阻值则需要根据放大倍数进行选择。
3. 设计良好的供电电路：运放和其他电路需要稳定的供电电压才能正常工作，在电流互感器次级的采样反向放大电路设计中需要设计良好的供电电路，保证供电电压的稳定性。
4. 良好的线路排布：在电路设计中，良好的线路排布可以有效的避免信号干扰和电磁干扰，提高电路性能和精度。
总之，电流互感器次级的采样反向放大电路设计需要考虑很多因素，并且要保证电路的精密度和可靠性。
只有设计合理、制造精良的电路才能保证电力系统的稳定运行和高效运转。
浅谈霍尔电流传感器ACS785ACS712系列电流检测方式
浅谈霍尔电流传感器ACS785/ACS712系列电流检测方式电流检测方式一、检测电阻+运放优势：成本低、精度较高、体积小劣势：温漂较大，精密电阻的选择较难，无隔离效果。
分析：这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。
检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。
运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。
二、电流互感器CT/电压互感器PT在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。
而CT 和PT 就是特殊的变压器。
基本构造上，CT 的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。
PT 相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。
CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A 或1A 的变换设备。
它的工作原理和变压器相似。
也称作TA 或LH（旧符号）工作特点和要求：1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V 的变换设备。
电磁式电压互感器的工作原理和变器相同。
也称作TV 或YH（旧符号）。
工作特点和要求：1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。

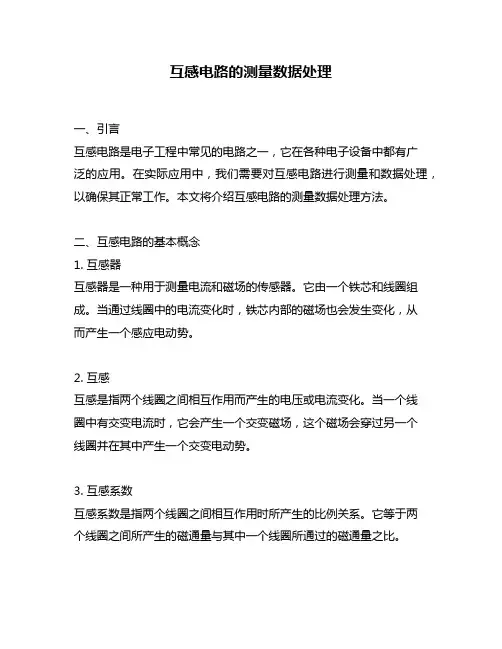

互感电路的测量数据处理
互感电路的测量数据处理一、引言互感电路是电子工程中常见的电路之一，它在各种电子设备中都有广泛的应用。
在实际应用中，我们需要对互感电路进行测量和数据处理，以确保其正常工作。
本文将介绍互感电路的测量数据处理方法。
二、互感电路的基本概念1. 互感器互感器是一种用于测量电流和磁场的传感器。
它由一个铁芯和线圈组成。
当通过线圈中的电流变化时，铁芯内部的磁场也会发生变化，从而产生一个感应电动势。
2. 互感互感是指两个线圈之间相互作用而产生的电压或电流变化。
当一个线圈中有交变电流时，它会产生一个交变磁场，这个磁场会穿过另一个线圈并在其中产生一个交变电动势。
3. 互感系数互感系数是指两个线圈之间相互作用时所产生的比例关系。
它等于两个线圈之间所产生的磁通量与其中一个线圈所通过的磁通量之比。
三、测量方法1. 串联法测量互感系数串联法是一种常用的测量互感系数的方法。
它利用串联电路中的电流和电压关系来计算互感系数。
具体实验步骤如下：（1）将两个线圈串联在一起，并连接到交流电源上。
（2）通过一个示波器观察两个线圈中的电压波形。
（3）通过一个电流表测量两个线圈中的电流大小。
（4）根据测得的电流和电压数据，计算出互感系数。
2. 感应法测量互感系数感应法是另一种常用的测量互感系数的方法。
它利用一个线圈产生磁场，另一个线圈在其中产生感应电动势来计算互感系数。
具体实验步骤如下：（1）将一个线圈连接到交流电源上，产生磁场。
（2）将另一个线圈放置在磁场中，并通过一个示波器观察其产生的感应电动势波形。
（3）根据观察到的波形数据，计算出互感系数。
四、数据处理方法1. 去除噪声在进行数据处理前，需要先对原始数据进行去噪处理。
可以使用数字滤波器或模拟滤波器来去除噪声。
2. 数据分析数据分析是指对测量数据进行分析和处理，以获取有用的信息。
可以使用各种数学方法来分析数据，如傅里叶变换、小波变换、自相关函数等。
3. 数据可视化数据可视化是指将处理后的数据以图形的形式呈现出来，以便更好地理解和分析。
电流互感器的作用
电流互感器的作用
电流互感器（Current Transformer，简称CT）是一种常用的电力测量和保护装置，主要用于测量和监测电路中的电流，并将其转化为绝缘可靠、标准化的小电流输出。
电流互感器的主要作用有以下几个方面：
1. 电流测量：电流互感器可用于精确测量电路中的电流大小，通过对电流信号的变换和放大，将高电流转化为安全的小电流输出，便于进行电能计量和负荷控制。
2. 电流保护：在变电站和电力系统中，电流互感器用于检测和保护电路中的过电流和短路故障。
当电路中的电流超过设定值或突然增大时，电流互感器会立即产生告警信号，并触发保护装置进行断电操作，保护电力设备的安全运行。
3. 系统监测：电流互感器的输出信号可以用于系统监测和数据采集。
通过连接到电流采集监控设备，可以实时监测电力系统中的电流大小和负荷变化，对电力系统的状态进行实时分析和评估，提高系统的稳定性和可靠性。
4. 负荷控制：电流互感器可以用于实现电力系统的负荷控制和调节。
通过监测电路中的电流变化，可以及时调整负荷分配和供电方式，以提高电能利用效率和功率因数。
5. 泄漏电流检测：电流互感器还可用于检测和测量电路中的泄漏电流。
泄漏电流是指由于设备绝缘损坏或接地故障引起的异
常电流，通常是非常小的电流值。
借助电流互感器，可以对泄漏电流进行快速准确的测量和检测，及时发现和处理潜在的安全隐患。
在电力系统中，电流互感器是一项非常重要的设备，广泛应用于各种场合。
它的作用不仅限于电流测量和保护，还涉及到电能计量、负荷控制、故障检测等方面，对于确保电力系统的安全稳定运行和提高能源利用效率具有重要意义。
ACS712电流检测
电流检测方法介绍一、串电阻检测优点：电路结构清晰，成本低，实时性好，精度较高；缺点：温漂较大，无隔离效果，量程较大时，需要分多个挡来处理结果，容易受GND地的干扰；总结：一般的产品都可以用该方案解决。
实际调试过程中，信号容易受地线干扰，通过PCB合理的布局跟软件的滤波处理，能解决干扰的问题。
另外，当电流量程较大时，需要做两级甚至两级以上的处理（原因：采样电阻小，小电流的时候，信号很难采集到；采样电阻曾大时，大电流的时候超过运放的电压）二、电流互感器检测电磁式电流互感器优点：结构简单可靠，寿命较长，便于维护。
价格较低。
电磁式电流互感器缺点：重量大。
不能用于高频检测。
精度较低。
三、其他检测方式（这里不做详细介绍）AVAGO的光耦隔离放大器。
TI的电容式隔离放大器ADI的西格玛德尔塔式隔离放大器。
四、基于霍尔感应原理的电流检测专用芯片（ACS712为例讲解）1)命名说明：ACS712ELCTR-20A-T为例A AllegroCS current sensor712 part numberE 温度等级， Allegro温度等级常用的S(-20~85) E(-40~85) K(-40~125) L(-40~150) LC 封装TR 包装，TR为卷带盘装20A 量程T 符合环保要求2)ACS712主要特点●80KHZ带宽●总输出误差为1.5％●采用小型贴片SOIC8封装● 1.2mΩ内部电阻●左侧大电流引脚（PIN1-4）与右侧低电压引脚（PIN5-8）最小绝缘电压为2100V●5V单电压工作●出厂时精准校准●该器件不可应用于汽车领域3)原理与应用领域原理与简介：该芯完全基于霍尔感应的原理设计，由一个精确的低偏移线性霍尔传感器电路与位于接近IC表面的铜箔组成（如下图所示），电流流过铜箔时，产生一个磁场,霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、斩波与修正电路，输出一个电压信号，该信号从芯片的第七脚输出，直接反应出流经铜箔电流的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的电流互感器检测电路分析
在高频开关电源中，需要检测出开关管、电感等元器件的电流提供给控制、保护电路使用。
电流检测方法有电流互感器、霍尔元件和直接电阻取样。
采用霍尔元件取样，控制和主功率电路有隔离，可以检出直流信号，信号还原性好，但有μs级的延迟，并且价格比较贵；采用电阻取样价格非常便宜，信号还原性好，但是控制电路和主功率电路不隔离，功耗比较大。
电流互感器具有能耗小、频带宽、信号还原性好、价格便宜、控制和主功率电路隔离等诸多优点。
在Push-Pull、Bridge等双端变换器中，功率变压器原边流过正负对称的双极性电流脉冲，没有直流分量，电流互感器可以得到很好的应用。
但在Buck、Boost等单端应用场合，开关器件中流过单极性电流脉冲；原边包含的直流分量不能在副边检出信号中反映出来，还有可能造成电流互感器磁芯单向饱和；为此需要对电流互感器构成的检测电路进行一些改进。
2 电流互感器检测单极性电流脉冲的应用电路分析根据电流互感器磁芯复位方法
的不同，可有两种电路形式：自复位与强迫复位。
自复位在电流互感器原边电流脉冲消失后，利用激磁电流通过电流互感器副边的开路阻抗产生的负向电压实现复位，复位电压大小与激磁电流和电流互感器开路阻抗有关。
强迫复位电路在原边直流脉冲消失期间，外加一个大的复位电压，实现磁芯短时间内快速复位。
电流互感器检测电路
常用的电流互感器检测电路如图1(a)所示。
图1(b)表示原边有电流脉冲时的等效电路，电流互感器简化为理想变压器与励磁电感m模型，s为取样电阻。
当占空比<时，在电流互感器原边电流脉冲消失后，磁芯依靠励磁电流流过采样电阻s产生负的伏秒值，实现自复位〔如图1（d1）～（i1）所示〕，由于采样电阻s很小，所以负向复位电压较小；当电流脉冲占空比很大时(>，复位时间很短，没有足够的复位伏秒值，使得磁芯中直流分量d增大，有可能造成磁芯逐渐正向偏磁饱和〔如图1（d2）～（i2）所示〕，失去检测的作用，所以自复位只能应用于电流脉冲占空比<的场合。
|
(a)检测电路
(b)原边有脉冲时等效电路
(c)磁芯复位时等效电路
图1 常用的电流互感器检测电路分析
可以看出，此电路对于检测单极性直流脉冲存在诸多缺点。
励磁电感电流m中存在直流分量d，容易导致磁芯饱和。
输出电压信号R为双极性，不便于后级电路处理。
改进的自复位电流互感器
为了实现输出电压R的单极性输出，在电流互感器端加上一个二极管，根据原边输入电流1与输出电压R的相位的不同、信号地位置的不同，可有4种电路结构，如图2所示。
}
图2 改进的电流互感器检测电路
对图2(c)的电路工作过程进行分析，电路在一个脉冲周期内的工作波形如图3所示。
(a)检测电路
(b)原边有脉冲时等效电路
/
(c)磁芯复位时等效电路
图3 改进的电流互感器检测电路分析
图3(c)表示电流互感器磁芯复位时的等效电路，T为电流互感器副边分布电容，D为二极管结电容。
图3(d)～(i)绘出了占空比小时，磁芯充分复位的各参数波形。
在电流互感器原边电流脉冲消失后，磁芯的复位依靠励磁电流在m、T、D中谐振产生负的复位电压值，实现自复位，如图3(g)所示。
m、T构成的谐振电路特征阻抗远大于s，所以复位效果好于图1电路。
但是，谐振产生的复位电压并不是很大，当脉冲占空比很大时，复位时间很短，仍有可能造成磁芯逐渐正向偏磁饱和，所以也只能应用于电流脉冲占空比<的场合。
由于互感器副边线圈匝数很多，分布电容大，谐振电流主要从电流互感器流过；流经s、D支路的电流很小，并且s很小，所以复位电流经D支路的谐振电流在s上产生的负向电压可以忽略，取样输出电压R波形如图3(h)所示。
因为二极管的作用，输出电压信号R 为单极性，其幅值与原边电流信号脉动量成正比，便于后级电路处理。
】
强迫复位
在单端应用中，特别是Boost电路中，需要精确地再现高占空比的单极性脉冲。
自复位不能实现检测高占空比电流脉冲，必须对磁芯进行强迫复位。
强迫复位的电路很多，这里分析一种最简单易行的强迫复位电路。
如图4所示，分别对应于图2中的4种电路。
对图4(c)的电路工作过程进行分析。
图5(b)表示原边有电流脉冲时的等效电路，由于二极管的隔离作用，复位电压＋Vr对电流的检测没有影响。
图5(c)表示磁芯复位时的等效电路。
电路在一个脉冲周期内的工作波形如图5(d)～(i)所示，0～1时间内原边有直流脉冲，1～2时间为磁芯复位过程，2～为复位完毕后波形。
图4强迫复位的电流互感器检测电路
（
(a)检测电路
(b)原边有脉冲时等效电路
(c)磁芯复位时等效电路
(j)复位电压对采样影响
&
图5 强迫复位的电流互感器检测电路分析
在电流互感器原边电流脉冲消失后，磁芯开始复位，二极管反向阻断，复位电压r 加在励磁电感上，强迫磁芯快速复位。
图5(g)绘出了激磁电感上的电压，由于复位电压远大于磁芯的正向电压，所以磁芯能够在很短的时间内充分复位，可以应用于检测电流脉冲占空比>的场合。
图5(j)表示复位电压Vr给检测信号带来的误差。
磁芯复位完毕后，电流互感器副边相当于一根导线，Vrr在取样电阻上有一个分压，从而引起误差，大小为
VR(error)=·Vr（1）
由于Rr远大于Rs，所以VR(error)很小，可以忽略其影响。
在t2～T时间内，磁芯中还会有一个很小的直流分量为
【
im=－（2）
由于Rr很大，其影响也可以忽略。
多个电流互感器的组合使用
多个电流互感器可以组合起来，用于检测含有低频分量的单极性高频直流脉动。
例如，常用的由Boost电路构成的单相PFC电路，工作于CCM状态，需要检出电感电流提供控制电路使用。
电感电流中既含用工频正弦电流，又有高频脉动电流，为此，可以用电流互感器分别检出开关管、二极管中的单极性电流脉冲，再叠加起来，即为电感电流。
检测电路如图6所示，占空比有可能超过，所以磁芯需要强迫复位。
<
图6 电流互感器组合使用合成电感电流
3 电流互感器的设计方法
根据原边电流i1大小、副边输出电压Um的要求确定电流互感器变比n；磁芯可选用初始磁导率大的铁氧体材料，大小根据磁路有效面积确定。
可按式（3）选择
Ae= （3）
式中：Ae为磁路有效截面积；
、
Um为电流互感器副边输出最大电压；
N为副边线圈匝数；
B为磁芯最大工作磁通，一般取为饱和磁通的1/2～1/3；
fs为原边脉冲电流频率。
Rs根据副边最大电压Um、电流IR求出，Rr取值要远大于Rs，可以是Rs的50～10 0倍，具体大小可根据实验结果调整。
、
4 实验结果
1）在Boost电路中采用自复位电流互感器检测开关管电流，提供给控制电路电流反馈环。
磁芯选用锰锌铁氧体，磁路有效截面积0. 25mm2，变比100，采样电阻Ω 。
开关频率20 kHz，电流互感器原边电流峰值 3.6 A，最大占空比。
实验波形如图7所示。
(a) 副边电压m波形
…
(b) 采样电阻电压R波形
图7 实验波形
2）在双极性SPWM逆变电路中，直流母线流过正负不对称的双极性电流脉冲，采用强迫复位电流互感器检测出来，提供给的过流、直通保护电路。
磁芯选用锰锌铁氧体，磁芯截面积0.35mm2，变比100，采样电阻16Ω。
开关频率20kHz，逆变输出正弦波频率50Hz，电流互感器原边电流峰值为3A，最大占空比。
一个开关周期内及一个工频周期内的实验波形分别如图8及图9所示。
(a) 副边电压m波形
]
(b) 采样电阻电压R波形
图8 一个开关周期内波形
(a) 副边电压m波形
(b) 采样电阻电压R波形
图9 一个工频周期内波形 5 结语
本文分析了自复位、强迫复位电流互感器检测单极性直流脉冲时的工作过程，绘出了电路在一个脉冲周期内的波形，比较了各种电路磁芯复位的的特点，简单的介绍了电流互感器的设计方法。
试验结果验证了分析的正确性。
