中国降水模态图绘制说明白化功能的应用
1、首先生成封闭的中国大陆地区边界文件chinabj.bln,要求一定要封闭
2、点击菜单网格下白化功能,
首先选择要绘制的模态数据eofchina1226.grd;
其次选择第1步生成的边界文件chinabj.bln;
点击确定,生成白化后数据文件out.grd,白化工作基本文成。
3、点击新建等值线菜单,选择刚才生成的白化后数据out.grd,绘制出等值线图,然后
将图片编辑成你最终想要的形式,即最终的图片,这样就生成了你要的区域的图片;
4、为了将边界明细化,选择基面图菜单,选择一般的中国边界文件china.0.BLN ,将底图绘制出来;
5、选择覆盖地图菜单,将两幅图叠加,这时即可生成最终版图片!

surfer8.0_绘图教程(菜鸟入门)课件

surfer8.0_绘图教程(菜鸟入门)课件

Surfer 窗口界面环境
绘图工具栏 菜单栏
对象 管理器
图形显示区
状态栏
绘图快 捷按钮
文件 菜单 输入 命令
输入图形文件命令:
用该命令导入图形文件:
输入 命令
可输入—26种类 型的文件格式
输出
输 出 ( Export ) 命 令 使 Surfer 文件以其它 程序能够调用的格式 输出。
输出—21种类型的文 件格式
地图(M) 菜单
地图( Map )菜单中包括一系列生成 和修改图形的命令,这些图形包括: • 等值线图(Contour Map) 根据网格化文件生成一个等值线图。 • 基面图(Base Map) 打开边界文件、图元文件( metafile) 或位图文件并调入绘图窗口,为生 成等值线图或表面图作准备。 • 张贴图或分类粘贴图形(Post Map) • 生成一个显示数据点位置或名称 的图形。 • 影像图(Image Map) • 渐变地形图(Shaded Relief Map)。 • 矢量图(Vector Map) 根据一个或两个网格文件生成矢量图。
基本张贴 Post 分类张贴 ClassedPost
x y labels 1 labels 2 … 2587 3264 Well 25 0.58 x y Ø ¿ Ö Æ Ö µ 2587 3264 100 labels 1 … 0.58
可以输出图形窗口中的全部内 容,也可以仅选择部分图形 或几个对象输出。方法如下: 从文件( File )菜单中选择 输出( Export )命令后,弹 出输出对话框。 指定要导出的文件名称 ( File Name )、路径和驱 动器名称。 指 定 导 出 文 件 的 格 式 (Type)。点击 OK 即可按 指定的格式输出 Surfer 文件。

Surfer8绘图指南edit2

Surfer8绘图指南edit2

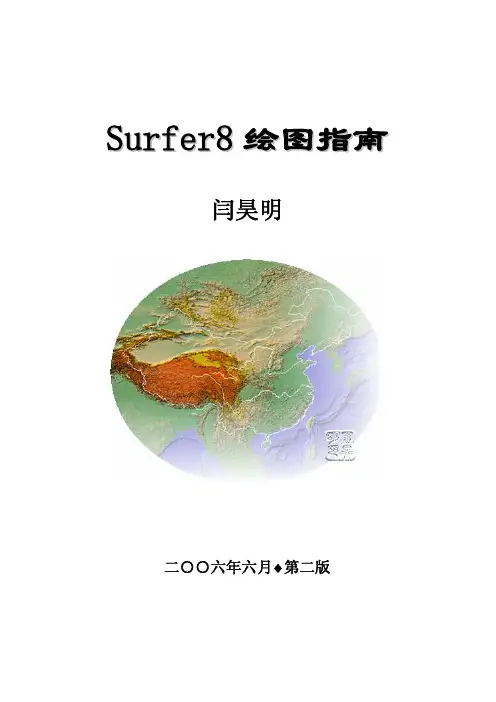

S u r f e r8绘图指南闫昊明二○○六年六月♦第二版§1 Surfer8软件简介1.1 软件运行环境及特点Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图(等高线, image map, 3d surface 等)的软件,该软件简单易学,可以在几分钟内学会主要内容,且其自带的英文帮助(help 菜单)对如何使用surfer 解释的很详细,其中的tutorial 教程更是清晰的介绍了surfer 的简单应用,应该说surfer 软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

图1-1 Surfer 是具有插值功能的绘图软件,因此,即使你的数据是不等间距的,依然可以用它作图。

surfer 是美国Golden Software 公司的系列绘图软件之一,它对中文的支持不够友好,这不得不算是一个小小的遗憾。

Golden Software 公司的绘图软件还包括两维和三维平面绘图软件Grapher (最新版本6.0),数字化底图软件Diger ,地图软件MapViewer 和地质软件Strater 等,大家可以在其官方网站/找到软件和一些有用的资料。

Surfer 的主要功能是绘制等高线图(contour map ),此外它还可以绘制post map , classed post map , vector map , image map ,Shaded Relief map, wireframe map ,3d surface map 等形式的图形。

其功能比较强,但没有各种投影变化是它的一大缺点。

尤其是在等高线领域,这不能不说是它的应用受到限制的地方。

Surfer 的安装比较简单(目前,只有windows 平台下的版本,最新为8.0版本),只要按其提示缺省安装即可。

其安装软件的大小不到30M ,一般的计算机硬件基本能够顺利使用该软件。

surfer8绘制等值线

surfer8绘制等值线

利用Surfer 绘制等值线图一、 数据准备《等厚图》、《井位》、《边界.bln 》,格式均为记事本或文本文档。

(1)《边界.bln 》的制作双狐软件DFDraw 绘制边界的框→闭合→保存为dfd 格式“边界.dfd ”。

用记事本打开方式打开→复制框的X ,Y 坐标。

新建一个文本文档→粘贴→在第一行前增加一行,敲第一个数字为“总行数减1”→敲空格→敲“0”(例如图1)。

要求终点坐标必须与起点坐标重合。

大港油田岐口凹陷沙三段地层等厚图图1文件另存为→保存类型选择“所有文件”→文件名写后缀《名称.bln》→保存。

二、绘制等值线(1)数据文件的网格化:“网格”→“数据”→《等厚图》→数据列X,Y,Z选择对应,网格化方法默认选择克里格→修改网格线速几何学数据→确定,创建得到“等厚图.grd”(2)等值线光滑处理:“网格”→“样条平滑”→“等厚图.grd”→确定,创建得到“out”(3)白化:“网格”→“白化”→“out”→《bj.bln》→“out”(4)绘制等值线图:“地图”→“等值线图”→“新建等值线图”→“out”→确定,创建得到白化后的等值线图三、修改等值线图(1)颜色充填及等值线的修饰:双击等值线图→“常规”中,勾选填充等值线、平滑等值线,程度高→“等级”中,点击填充设置填充图案与前景,点击等级设置最小值及间距,点击线条设置样式、颜色和线宽等(2)添加井位图及显示:“地图”→“张贴图”→“新建张贴图”→《井位》→“常规”工作表列X,Y,符号设置对应,设置缺省符号及颜色→“标注”选择井名列,设置字体、点阵大小及颜色→确定,创建得到井位图(3)井位图和等值线图的覆盖:选中两图→“地图”→“覆盖地图”→得到两图坐标叠合为一图(图2)图2(4)四条边的修饰:依次双击四条边→“常规”设置字体、点阵大小及颜色,Left Axis中注意将角度设为0°→“刻度”设置主刻度无或向外、长度→“比例”设置起点值及交邻轴值→“网格线”勾选主网格线显示,设置样式、颜色及宽度等(5)颜色条、比例尺、文本、指北符号、边框及美化双击等值线图→“常规”勾选颜色比例,确定→双击颜色条,设置频率及字体;“地图”→“比例尺”→设置次数、间距、标注增量、字体;“文本”→输入文字,设置字体、颜色、大小和风格;“符号”→“属性”→设置指北样式、颜色、大小;“矩形”→绘制边框;调位置四、另存为并导入CoreDRAW(1)输出为emf格式:“文件”→“输出”→保存类型emf,文件名“地图”→ 保存;(2)导入CoreDRAW:打开“CoreDRAW”→导入→取消群组(图3)(3)自行编辑,调线图3DF绘制的Sufer绘制的。

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程1 网格文件及其建立1.1简介网格文件──规则矩形网格的三维数组X,Y,Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图,计算面积、体积和画剖面图。

.GRD文件格式.GRD文件:GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件:ASCII XYZ数据文件 .Surfer7 还可以直接使用USGS [.DEM], GTopo30 [.HDR]和SDTS [.DDF] 文件。

1.2 由离散点的XYZ文件创建[.GRD] 文件为了产生等值线图或线网图, 或执行需要网格文件的操作如网格代数处理、计算体积和面积, 光滑或计算残差,必须预先对数据文件进行网格化处理。

由Grid→Data 打开所需的数据文件后,出现散点数据插值法对话框Scattered Data Interpolationd。

该对话框由4个Tab组成。

1 Date数据列组(Data Columns)设定X、Y和Z的值对应于数据文件内的哪一列。

相同数据点处理方式选择。

由下拉菜单Duplicates可以选择对有相同的X、Y坐标但有不同的Z值的两个或多个点Z值处理办法,包括取平均值(Average)、保留一个并删除其它值(Delete)、对各点Z值加和(Sum)等。

有些网格化方法还可以选择忽略这类数据点(Ignore)。

数据筛选(Filter)可以使用布尔表达式对原始数据点进筛选。

原始XYZ数据对话框提供数据统计。

显示在数据文件内指定列,相应的X, Y和Z值的数据点数、最小值、最大值、平均值、方差和标准差等。

2 Genaral网格线参数(Grid Line Geometry)选择X,Y方向网格的取值范围;设定产生网格文件时网格间隔和网格线的密度。

改变网格线的密度,网格的间隔宽度会自动随着改变。

网格线的密度高则较精密,但文件长度大,构筑网格费时间,网格化方法(Gridding Method)设定采用网格化的方法。

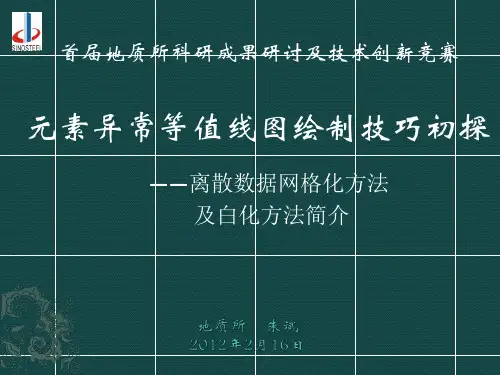

Surfer化探元素等值线图绘制技巧初探之离散数据网格化方法选择及白化方法简介-地质所-朱斌

Surfer化探元素等值线图绘制技巧初探之离散数据网格化方法选择及白化方法简介-地质所-朱斌
——离散数据网格化方法 及白化方法简介

项目实施过程中,化探手段是综合找矿方法中的重要的研 究手段之一 化探元素异常等值线图对于揭露研究区各元素异常分布特 征具有重要的指示意义。




一般实施采样方法为不规则测网法。 绘制化探元素异常等值线图时,要根据客观环境特征 和数据本身的特点,选择合适的网格化方法 网格化方法的特征及应用条件 网格化概念——是指通过一定的插值方法,将稀疏的、 不规则分布的数据插值加密为规则分布的数据,以适 合绘图的需要。 原始数据的不规则分布,造成缺失数据的“空洞”。 网格化则是用外推或者内插的算法填充了这些“空 洞”。


通过设置搜寻椭圆半径的值小于数据点之间距离的方法,给缺少数据 点的结点赋值为空白。 最近邻点插值网格化法没有选项,它是均质且无变化的,对均匀间隔的 数据进行插值很有用,同时,它对填充无值数据的区域很有效。

多项式回归法用来确定用户数据整体的趋势或构造一种模 型。多项式回归法实际上并不是一种插值,因为它并不试 图预测未知的Z值。用户可以在表面选定(Surface Difination)框内选择以下4种曲面中的任一种。

①简单平面(Simple planer surface): z(x,y)=A+Bx+Cy ②双线性鞍形(Bi-linear saddle): z(x,y)=A+Bx+Cy+Dxy ③二次表面(Quadratic surface): z(x,y)=A+Bx+Cy+Dx2+Exy+Fy2 ④三次表面(Cubic surface): z(x,y)=A+Bx+Cy+Dx2+Exy+Fy2+Gx3+H x2y+Ix y2+Jy3 或由用用户自定义。 选定的曲面方程相应显示在下面;右面的参数框内 则显示X、Y和总的最高项次。 用户也可以利用Parameters框自定义多项式方程。

利用Surfer8.0绘制瓦斯含量等值线图

利用Surfer8.0绘制瓦斯含量等值线图

白化的. 刚 文件 , 出现文件类 型为. b i n的“ 打开 ” 对话框 , 选择 并打开前面生 成 的. b l n文 件, 会 出现名 为“ 保存 网格 为. . ” 的对话框 , 点击保 存 , 即可得到

个 白化后 的. g r d 文件 。在地 图一 等值 线图一新建等值线 图, 打开 白化后
具s u r f e r 8 . 0绘制瓦斯含量等值 线图, 主要对 S u r f e r 8 . 0的使用方法和应用经验做 了总结。与 以前手工绘制等值线相 比, 利用 S u f r e r 绘制瓦斯含量等值线图, 只需根据 煤矿 井上、 井下对照图 , 通过对取样点 的坐标数据进行 整理 , 制 作网格, 即可将瓦斯含量数据或 资料进 行等值 线分析 , 并可对 生成的 图形作进 行 编辑 。简便快捷且制图精确, 大大提高 了工作效率。
件选取最大值和最小值 作为边界。 然而大的四边形,因此还 需要对初始的等值线图进行编辑 。 S u r f e r 8 . 0提供 了“白化 ” 功能 , 就 是利用 煤矿井 田边 界拐 点坐 标 的数据文 件, 对初始 的等值线图进行进一步的修改。 首先整理好坐标边界数据 ,数据 内容为井 田边 界拐点坐标, x、 Y两列 分 别为原始 C A D坐标数 据的 Y列和 X列 ,数据整理 完毕保存 在文本 文 档, 坐标数据从上往下 为实际点顺时针或 者逆时针顺序 , 并且数据 的第 一 行 为“ 点数 , 0 ” 。在 S u r f e r 8 . 0文件菜单栏里 打开, 找到边界坐标 文件选 择并 打开。出现和 E X C E L文件类似 的界面, 然后选择文件一另存 为, 文件 类型 选择 G o l d e n S o f t w re a B l a n k i n g( } . in b ) , 并 保存 , 会在 同一个文件 夹下 生成 个. b l n的数据 文件 。 所有工作准 备就绪 , 选择 网格一 白化 , 出现“ 打开 网格 ” 对话 框, 打开要

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程

地理制图软件Surfer8图文教程Surfer8是一款功能强大的地理制图软件,可以帮助用户轻松创建专业水平的地图。

本文将为您介绍Surfer8的基本功能和使用方法,帮助您快速上手并制作出精美的地理图表。

一、软件介绍Surfer8是Golden Software公司开发的一款地理制图和空间分析软件。

其主要功能包括创建等值线图、三维表面图、矢量图和栅格图等。

Surfer8针对地学和环境科学提供了一系列强大的分析和可视化工具,方便用户进行数据分析和制图。

二、安装与界面1. 下载Surfer8安装包,并按照安装向导的指导完成安装。

安装完成后,双击桌面上的Surfer8图标即可启动软件。

2. Surfer8的界面主要分为菜单栏、工具栏和图层管理器。

菜单栏提供各种功能的操作选项,工具栏提供快捷工具的图标,图层管理器用于管理和控制地图中的各个图层。

三、数据导入和编辑1. 在Surfer8中,可以导入多种格式的数据,包括文本文件、Excel文件和GIS数据等。

选择“文件”菜单中的“导入”选项,根据提示选择数据文件并导入到Surfer8中。

2. 导入的数据可以在Surfer8中进行编辑和处理。

通过选择“编辑”菜单中的“属性”选项,可以调整数据的符号、颜色和透明度等属性设置。

此外,还可以进行数据的剪切、裁剪和筛选等操作。

四、创建等值线图1. 在Surfer8中,等值线图是一种常见的地图表达方式。

选择“绘图”菜单中的“等值线图”选项,在弹出的对话框中选择要绘制的数据源。

2. 在图表属性设置界面,可以根据需要调整等值线的间隔、颜色和标签等参数。

点击“绘制”按钮即可生成等值线图。

五、创建三维表面图1. 三维表面图是展示地形高程和海拔的常用方式。

选择“绘图”菜单中的“三维表面图”选项,在弹出的对话框中选择数据源和表面类型。

2. 在图表属性设置界面,可以调整颜色填充、光照效果和透明度等参数。

点击“绘制”按钮即可生成三维表面图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Surfer8.0白化边界的制作
1.数字地图边界的制作
(1)启动Surfer8.0执行:文件\输入—命令,将需要数字化的地图图像文件调入。

(2)点击放大工具,将调入的地图放大到足够大。

(3)执行:绘制\多边形—命令,用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次,点与点之间就会出现连线。

当点击将要和首点会合时,双击鼠标使连线封闭成一多边形。

注意:在弯曲段要多点击几次。

(4)点击工具,退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon 多边形一次,使其四周出现句柄,执行:编辑\整形—命令调整多边形上的空白方块使其与地图边界完全重合。

(5)点击工具,退出“整形”状态,进入另一多边形制作,做这一多边形时,可用鼠标点击左边“对象管理器”中piogon(多边形)复选框选择暂时不显示,如果制作过程中出现失误,可鼠标点击左边“对象管理器”中piogon(多边形)删除,重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐,需要耐心和细心完成。

(6)在左边的“对象管理器”中,点击Bitmap(点阵图)对象(即地图图像),用Delete 键将其删除。

(7)执行:文件/输出--命令在Export(输出)对话框“保存类型”栏中选择“地图边界(*.bna)”,在文件名栏中给定文件名,在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框,页面坐标将转换成相应的地图坐标。

“页面矩形“的4个框不要填写,将“BNA矩形”改写该地图的真实地理坐标:左下角X为最小的经度、左上角X为最大的经度、左下角Y为最小的纬度、左上角Y为最大的纬度。

坐标数字均为小数形式。

按“确认”键后,Surfer将自动记录各多边形的经纬度,并生成*.BNA)数据文件。

用多边形命令沿着地图外围点击后,进行整形。

但输出的文件格式不是bna,而是bln格式(保存类型选Golden Software白化*.bln)。

运行菜单“地图”→“基面图”命令,打开相应的边界图文件(*.BLN文件),加载。

从左边选择边界图层,点击右键“属性”对“线条”和“填充”属性进行设置,填充时选择“纯色”方式进行,背景色通常设置为白色,这样边界以外部分为白色。

3.生成未考虑空白区域的网格文件
按常规方法先生成一个未考虑空白区域的网格文件[.GRD];
4.白化
由Grid(网格)→Blank(白化) 按提示先打开未考虑空白区域的网格文件[.GRD],再按提示输入空白文件[.BLN] 名,指定输出文件路径和文件名(为包含空白文件的新网格文件[.GRD])。

或运行菜单“地图”→张贴图→新建张贴图命令,打开具有完整地名数据的SLK 文件,这样地名图层载于最上层,但与各层未完全重合,从左边选择地名图层(post),用鼠标右键选择“属性”,在弹出窗口的“常规”中,工作表列中以地名列作为符号层,“标注”选项的“标用工作表列”也选择地名列,可对标注的字体进行选择,通常选择“楷体”或“行楷”,字体大小6~10为宜,对“常规”选项中的“符号”进行设置,选择适宜的符号形状及颜色、尺寸,完成对地名图层的设置。

按F2键选中所有图层,运行菜单“地图”→“覆盖地图”命令,这样所有图层完全叠加并重合。

做不同农业专题图时可继续叠加“张贴图”。

加入表入标题文字说明
点击标图“T”图标,输入所作图的标题,设置文字字体及大小,文字位置,也可以对图例进行文字标注说明。

输出
运行菜单“文件”→“输出”命令,推荐输出为EMF格式文件保存。

总流程:建立描述曲折边界的*.bln文件,然后用该文件白化网格文件,再用白化后的网格文件绘制等值线图,装入BLN文件叠加后即可 .。
