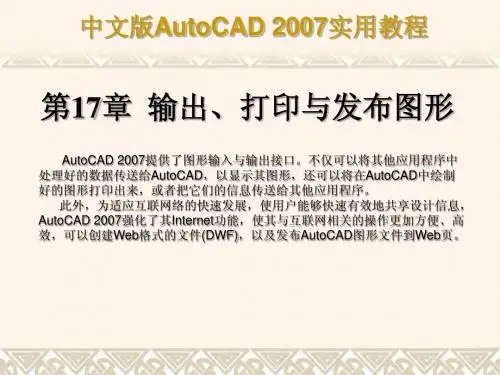

第17章 输出、打印与发布图形 17章 输出、
AutoCAD 2007提供了图形输入与输出接口。不仅可以将其他应用程序中 2007提供了图形输入与输出接口。不仅可以将其他应用程序中 处理好的数据传送给AutoCAD，以显示其图形，还可以将在AutoCAD中绘制 处理好的数据传送给AutoCAD，以显示其图形，还可以将在AutoCAD中绘制 好的图形打印出来，或者把它们的信息传送给其他应用程序。 此外，为适应互联网络的快速发展，使用户能够快速有效地共享设计信息， AutoCAD 2007强化了其Internet功能，使其与互联网相关的操作更加方便、高 2007强化了其Internet功能，使其与互联网相关的操作更加方便、高 效，可以创建Web格式的文件(DWF)，以及发布AutoCAD图形文件到Web页。 效，可以创建Web格式的文件(DWF)，以及发布AutoCAD图形文件到Web页。
AutoCAD2016中文版标准教程打印输出和发布
第9章打印输出和发布当完成图形内容的全部绘制和编辑操作后，用户可以通过对现有图形进行布局设置、打印输出或网上发布等操作，以便查看、对比、参照和资源共享。
使用AutoCAD 输出图纸时，用户不仅可以将绘制好的图形通过布局或者模型空间直接打印，还可以将信息传递给其他应用程序。
除此之外，用户利用Internet网络平台还可以发布、传递图形，进行技术交流或者信息资源共享等。
本章主要介绍视图布局和视口的设置方法，以及常用图形的打印输出和格式输出方法。
此外还介绍了DWF格式文件的发布方法，以及将图形发布到Web页的方法。
本章学习目的：掌握创建和管理布局的方法掌握视口的创建和编辑方法熟悉创建、编辑和使用打印样式的过程熟悉创建和查看dwf文件的方法熟悉创建Web页和发布图形的技术9.1 创建和管理布局每个布局都代表一张单独的打印输出图纸，用户可以根据设计需要，创建多个布局以显示不同的视图，并且还可以在布局中创建多个浮动视口。
9.1.1 模型空间和布局空间模型空间和布局空间是AutoCAD的两个工作空间，且通过这两个空间可以设置打印效果，其中通过布局空间的打印方式比较方便快捷。
1．空间概述 在AutoCAD 中，模型空间主要用于绘制图形的主体模型，而布局空间主要用于打印输出图纸时对图形的排列和编辑。
1）模型空间模型空间是绘图和设计图纸时最常用的工作空间。
在该空间中，用户可以创建物体的视图模型包括二维和三维图形造型。
此外还可以根据需求，添加尺寸标注和注释等来完成所需要的全部绘图工作。
在软件界面底部的状态栏中单击【模型】按钮，系统将自动进入模型工作空间，效果如图9-1所示。
2）布局空间布局空间又称为图纸空间，主要用于图形排列、添加标题栏、明细栏以及起到模拟打印效果的作用。
在该空间中，通过移动或改变视口的尺寸可以排列视图。
另外，该空间可以完全模拟图纸页面，在绘图之前或之后安排图形的布局输出。
在软件界面底部的状态栏中单击【布局】按钮，系统将自动进入布局工作空间，效果如图9-2所示。
第17章 第1节 总需求曲线
在短期内，名义变量（如货币供给或物价水平）的变动会影响真实变 量（如产量或失业率） 因此，需要新的模型来研究短期的世界
2) 总需求就是计划总支出 现在我们考虑价格变化对总需求的影响
00:16
7
一 总需求与总需求曲线
总需求与总供给模型如何解释现实经济波动？ 为什么总需求曲线向右下方倾斜？什么使总需求曲线移
动？ 短期总供给曲线的斜率是多少？长期的呢？什么使总供
给曲线移动？
00:16
5
第一节 总需求曲线
重点和难点
总需求曲线的推导 总需求曲线的形状
斜率 移动
00:16
6
一 前言
回忆
1) 我们始终基于凯恩斯定律，即价格水平不变的情况下，讨论 计划总支出的
P2
注意：总需求
曲线不是平移。
结论：扩张性的 货币政策使得AD 右移
r ky m hh
Y1 Y3 Y2 Y4
Y
00:16
Y1 Y3 Y2 Y4 Y 26
三 关于总需求曲线的解释
一般性的结论：
1) 扩张性政策使总需求曲线右移 2) 紧缩性政策使总需求曲线左移
00:16
27
四 总结
总需求
经济社会对产品和劳务的需求总量
第十七章 总需求-总供给模型
AD-AS模型
00:16
1
本章在体系中的位置：总供求分析
影响 总需 求的 各种 因素
影响 总供 给的 各种 因素
总需求 总供给
宏观经济均衡
00:16
货币与 通货膨
胀
失业 与充 分就 业
经济 增长 与经 济周
第17章总供给和总需求高鸿业宏观经济学
（潜在产量）y*
y=f（N，K ）
y0
0
N0 N N* （充分就业量） 图17-3 宏观生产函数
重要性质：
1）总产出量随就业量的增加而增加 2）总产出随就业量增加而按递减的比率增加（边 际报酬递减规律）
y y* y0 y=f（N，K ）
0
N0 N* 图17-3 宏观生产函数
N
2.长期宏观生产函数
1.人力资源：劳动力数量和质量构成 2.自然资源：土地、森林矿产、海洋等一切可以用 于生产和提供服务的东西
3.资本积累：厂房、设备、高速公路等等人工生产 出来的有形生产资料 4.技术水平：投入和产出水平的转换关系
一、短期与长期宏观生产函数
宏观生产函数又称总量生产函数，是指整个国 民经济的生产函数，它表示总量投入和总产出 之间的关系。
假定一个经济社会在一定的技术水平下使 用总量意义下的劳动和资本两种要素进行生产， 则宏观生产函数可表示为： y=f（N，K） (17.4)
其中，y为总产出；N为整个社会的就业水平或就 业量；K为整个社会的资本存量。
1.短期宏观生产函数 y =f（N，K） (17.5)
（17.5）表示，在一定的技术水平和资本存量下， 经济社会的总产出y取决于就业量N。
二、古典总供给曲线图
假定：货币工资具有完全伸缩性，货币工资随劳 动供求关系变化而变化。
y F (N , K )
*
*
*
P
y* 、yf 为潜在产量 其中， 表示使经济资源得到充分利用
0
yf
y
总供给曲线是一条位于经济的潜在产量或充分 就业产量水平上的垂直线。
三、古典总供给曲线的政策含义
P AD1
如果货币供给增加
AutoCAD的图形布局与打印输出
技术创新51 AutoCAD的图形布局与打印输出◊内江职业技术学院谢泽学图形输出是计算机辅助设计工作的重要组成部分，只有在绘图仪上打印输出图形后，整个计算机辅助设计设计工作才算基本完成。
本文介绍计算机辅助设计软件AutoCAD在图形打印输出时如何配置绘图设备与出图参数、规划图形打印输出方案、设置打印比例等基本操作的方法、步骤与技巧，以实现标准与规范、高效且精确、高质量的图形打印输出。
1图形绘制与图形输出时应关注和处理好的几个问题计算机辅助设计的图形绘制与图形打印输出，需要从图形绘制到图形打印进行系统且全面的统一规划和协调，因此应关注和处理好下面几个问题：图形绘制时绘图比例的确定，图形模板的定制与图形对象的管理及图层应用；图形打印输出时绘图设备的选择、安装与配置，原点问题与打印起点，图纸的幅面与放置方位（走纸方式）的确定；图形（图样）在图纸上布局，图形打印效果（打印样式）设置，图形打印输出比例等。
上述问题对图形绘制的标准与规范，图形打印输出的精确度、打印效率及打印质量等具有非常大的影响。
2图形样板的定制与图形对象的管理图形绘制应调用图形样板并按1:1（全比例）绘图。
图形样板的主要功用是简化图形绘制时的设置操作，避免重复劳动，提高工作效率，使图纸绘图格式标准与规范，保证工程图设计风格的标准、规范、统一，便于图形对象（实体）的组织与管理，便于图形对象（实体）打印样式的设置和图纸打印输出管理。
因此，图形样板定制与应用是图形对象的管理与打印控制的重要工作内容。
3图形打印输出前的设置3.1绘图打印设备配置与出图参数设置图形打印输出之前，需要根据图纸输出的具体要求，在页面设置管理器中将绘图设备、页面板式（样式）等图纸页面内容进行相应的设置。
页面设置设置的主要内容是：打印机/绘图仪设置一主要有打印设备（打印机/绘图仪）的类型选择、图纸幅面大小与放置方位（走纸方式）、图形实体打印颜色等设置内容；打印样式设置一确定打印样式文件的名称及类型，设置打印样式并决定图形（图样）输出效果；图形方向设置一确定图形（图样）在图纸上的布局；打印区域设置一设置模型空间输出图形的区域大小；打印比例设置一设定出图比例（即打印比例），是图形相对于图纸的打印比例；打印偏移设置一设置图形在图纸上的相对鯉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17.2解决方案
2.输出图形 在AutoCAD 2007中，可以使用“打印”对话框打印图形。
当在绘图窗口中选择一个布局选项卡后，选择“文件”|“打 印”命令，弹出“打印机”对话框，如图17.9所示。
17.2.6发布DWF文件
现在，国际上通常采用图形网络格式DWF CDrawing Web Format)图形文件格式。DWF文件可在任何装有网络浏览器 和Autodesk WHIP!插件的计算机中打开、查看和输出。 DWF文件支持图形文件的实时移动和缩放，并支持控制图层、 命名视图和嵌入链接显小效果。DWF文件是矢量压缩格式的 文件，可提高图形文件打开和传输的速度，缩短下载时间。 以矢量格式保存DWF文件，完整地保留了打印输出属性和超 链接信息，并且在进行局部放大时，基本能够保持图形的准 确性。
上一页 下一页 返回
17.2解决方案
17.2.7将图形发布到Web页 在AutoCAD 2007中，选择“文件”|“网上发布”命令，即
使不熟悉HTML代码，也可以方便、迅速地创建格式化Web 页，该Web页包含有AutoCAD图形的DWF, PNG或JPEG等 格式图像。一旦创建了Web页，就可以将其发布到Internet上。
上一页 下一页 返回
17.2解决方案
使用图纸空间的好处是可以快速输出标准图纸，例如，我们 可以将在图纸空间规划好图纸尺寸、图形输出布局、标题栏， 并把图框的图形保存为图形样板，以后可以直接利用该图形 样板新建图形，或者利用图形样板为其他图形创建布局图。
17.2.3创建和管理布局
在AutoCAD 2007中，可以创建多种布局，每个布局都代表 一张单独的打印输出图纸。创建新布局后就可以在布局中创 建浮动视口。视口中的各个视图可以使用不同的打印比例， 并能够控制视口中图层的可见性。布局样板是一类包含了特 定图纸尺寸、标题栏和浮动视口的文件，利用布局样板可快 速创建标准布局图，布局样板文件的扩展名为.dwto AutoCAD提供了众多布局样板，以供用户设计新布局环境时 使用。
上一页 下一页 返回
17.2解决方案
口输出DWF文件 口在外部浏览器中浏览DWF文件 1.输出DWF文件 要输出DWF文件，必须先创建DWF文件，在这之前还应
创建ePlot配置文件。使用配置文件ePlot.pc3可创建带有白色 背景和纸张边界的DWF文件。 通过AutoCAD的ePlot功能，可将电子图形文件发布到 Internet上，所创建的文件以Web图形格式(DWF)保存。用户 可在安装了Internet浏览器不II Autodesk WHIP!4.0插件的任 何计算机中打开、查看和打印DWF文件。DWF文件支持实 时平移和缩放，可控制图层、命名视图和嵌入超链接的显小。 在使用ePlot功能时，系统先按建议的名称创建一个虚拟电子 出图。通过ePlot可指定多种设置，如指定画笔、旋转和图纸 尺寸等，所有这些设置都会影响DWF文件的打印外观。
上一页 下一页 返回
17.2解决方案
通常情况下，由于布局样板大都包含了规范的标题栏，因此， 在使用布局样板创建标准输出布局图后，只需简单地修改标 题块属性，即可获得符合标准的图纸。
口使用布局向导创建布局 口管理布局 口布局的页面设置 1.使用布局向导创建布局 选择“工具”|“向导”|“创建布局”命令，打开“创建布局”
返回
图17.3利用“布局向导”创建布局 （一）
返回
图17.4利用“布局向导”创建布局 (二)
返回
图17.5“页而设置管理器”对话框
返回
图17.6“新建页面设置”对话框
返回
图17.7在“浮动视口”中旋转对象 的样例
返回
图17.8创建“多边形浮动视口”的 样例
返回
图17.9“打印机”对话框
上一页 下一页 返回
17.2解决方案
17.2.4使用浮动视口
在构造布局图时，可以将浮动视口视为图纸空间的图形对 象，并对其进行移动和调整。浮动视口可以相互重叠或分离。 在图纸空间中尤法编辑模型空间中的对象，如果要编辑模型， 必须激活浮动视口，进入浮动模型空间。激活浮动视口的方 法有多种，如可执行MSPACE命令、单击状态栏上的“图纸” 按钮或双击浮动视口区域中的任意位置。
向导，如图17.3,图17.4所示，可以指定打印设备、确定相应 的图纸尺寸和图形的打印方向、选择布局中使用的标题术吞 或确定视口设置。
上一页 下一页 返回
17.2解决方案
2.管理布局 右击“布局”标签，选择弹出的快捷菜单中的命令，可以
删除、新建、重命名、移动或复制布局。默认情况下，单击 某个布局选项卡时，系统将自动弹出“页面设置管理器”对 话框，如图17.5所示，供设置页面布局。如果以后要修改页 面布局，可从快捷菜单中选择“页面设置管理器”命令，通 过修改布局的页面设置，将图形按不同比例打印到不同尺寸 的图纸中。 3.布局的页面设置 选择“文件”|“页面设置管理器”命令，弹出“页面设置 管理器”对话框。单击“新建”按钮，弹出“新建页面设置” 对话框，如图17.6所示，可以在其中创建新的布局。
上一页 下一页 返回
17.2解决方案
17.2.5打印图形
创建完图形之后，通常要打印到图纸上，也可以生成一份 电子图纸，以便从互联网上进行访问。打印的图形包含图形 的单一视图，也包含更为复杂的视图排列。根据不同的需要， 可以打印一个或多个视口，或设置选项以决定打印的内容和 图像在图纸上的布置。
小王应熟练掌握使用布局向导创建布局、使用浮动视口观察 图形和将图形发布到Web页的方法与技巧。具体要求介绍如 下。
口图形的输入/输出 口在模型空间与图形空间之间切换 口创建和管理布局 口使用浮动视口 口打印图形 口发布DWF文件 口将图形发布到Web页
下一页 返回
17.2解决方案
上一页 下一页 返回
17.2解决方案
2.在外部浏览器中浏览DWF文件 如果在计算机系统中安装了4.0或以上版本的WHIP!插件和
浏览器，则可在Internetxplorer或Netscape Communicator浏 览器中查看DWF文件。如果DWF文件包含图层和命名视图， 还可在浏览器中控制其显示特征。如图17.10所示的样例。
口删除、新建和调整浮动视口 口相对图纸空间比例缩放视图 口在浮动视口中旋转视图 口创立特殊形状的浮动视口
上一页 下一页 返回
17.2解决方案
1.删除、新建和调整浮动视口 在布局图中，选择浮动视口边界，然后按Delete键即可删
除浮动视口。删除浮动视口后，选择“视图”|“视口”|“新建 视口”命令，可以创建新的浮动视口，此时需要指定创建浮 动视口的数量和区域。 2.相对图纸空间比例缩放视图 如果布局图中使用了多个浮动视口时，就可以为这些视口 中的视图建立相同的缩放比例。这时可选择要修改其缩放比 例的浮动视口，在“特性”选项板的“标准比例”下拉列表 框中选择某一比例，然后对其他的所有浮动视口执行同样的 操作，就可以设置一个相同的比例值。
返回
图17.10用Internet浏览DWF文件的 样例
返回
上一页 下一页 返回
17.2解决方案
17.2.2在模型空间与图形空间之间切换
模型空间是完成绘图和设计工作的工作空间。使用在模型 空间中建立的模型可以完成一维或二维物体的造型，并且_可 以根据击求用多个一维或二维视图来表小物体，同时配有必 要的尺寸标注和注释等来完成所,_要的全部绘图工作。在模 型空间中，用户可以创建多个不重叠的(平铺)视口以展小图 形的不同视图。在AutoCAD中，模型空间只有一个，而图纸 空间可以包含多个布局。在图纸空间输入的内容将不会出现 在模型空间，而在模型空间绘制的内容可通过图纸空间的浮 动视口显小在布局图中。
上一页 下一页 返回
17.2解决方案
3.在浮动视口中旋转视图 在浮动视口中，执行MVSETUP命令可以旋转整个视图。
该功能与ROTATE命令不同，ROTATE命令只能旋转单个对 象。如图17.7所示的样例。 4.创立特殊形状的浮动视口 在删除浮动视口后，可以选择“视图”|“视口”|“多边形视 口”命令，创建多边形形状的浮动视口。也可以将图纸空间 中绘制的封闭多段线、圆、面域、样条或椭圆等对象设置为 视口边界，这时可选择“视图”|“视口对象”命令来创建。 如图17.8所示的样例。
17.2.1图形的输入输出
AutoCAD 2007除了可以打开和保存Dwc格式的图形文件外， 还可以导入或导出其他格式的图形。
口导入图形 口插入OLE对象 口输出图形 1.导入图形 在AutoCAD 2007的“插入点”工具栏中，单击“输入”按
钮将弹出“输入文件”对话框。在其中的“文件类型”下拉 列表框中可以看到，系统允许输入“图元文件”、ACIS及 3DStudio图形格式的文件。
1.打印预览 在打印输出图形之前可以预览输出结果，以检查设置是否
正确。例如，图形是否都在有效输出区域内等。选择“文 件”|“打印预览”命令(PREVIEW)，或在“标准”工具栏中 单击“打印预览”按钮，可以预览输出结果。 AutoCAD将按照当前的页面设置、绘图设备设置及绘图样 式表等在屏幕上绘制最终要输出的图纸。
上一页 返回
17.3培养目标
能熟练应用设置页面、打印、发送和发布自己的图形。
返回
17.4思考与练习
如何创建一个圆形浮动窗口? 如果希望输出二维图形的消隐图形，该怎样操作?怎样通过
Internet浏览图形?
返回
图17.1“插入对象”对话框
返回
图17.2“输出数据”对话框及“文件 类刑”下拉列表框
第17章输出、打与发布图形
17.1提出任务 17.2解决方案 17.3培养目标 17.4思考与练习
