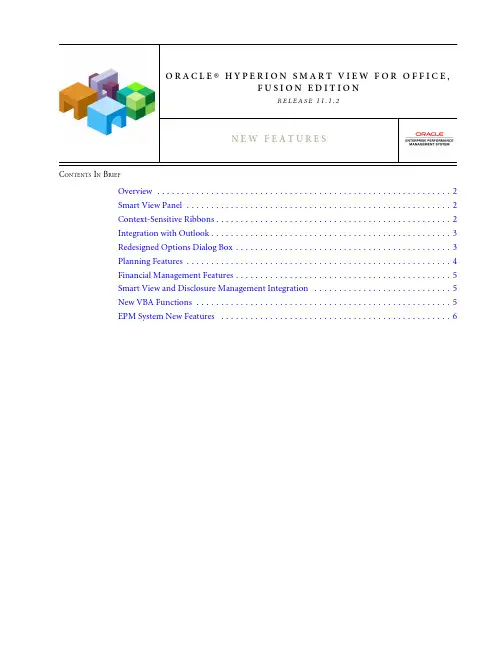

O R A C L E Smart View用户手册说明书
F U S I O N E D I T I O NR E L E A S E11.1.2C ONTENTS I N B RIEFOverview (2)Smart View Panel (2)Context-Sensitive Ribbons (2)Integration with Outlook (3)Redesigned Options Dialog Box (3)Planning Features (4)Financial Management Features (5)Smart View and Disclosure Management Integration (5)New VBA Functions (5)EPM System New Features (6)OverviewThis document describes the new features introduced in Oracle Hyperion Smart View for Office, Fusion Edition Release 11.1.2.It is our goal to make Oracle products, services, and supporting documentation accessible to the disabled community. Smart View Release 11.1.2 supports accessibility features, which are described in Appendix A of the Smart View for Office User's Guide.Smart View PanelFrom the Smart View Panel, you can manage data source connections, access data and task lists, create reports, and open Oracle Crystal Ball Enterprise Performance Management, Fusion Edition workbooks if you are licensed for Crystal Ball EPM.The Smart View Panel, opened from the Smart View ribbon, is displayed by default on the right side of the Microsoft Office application. You can move, re-size, or close the Smart View Panel from the down arrow in the title bar.The Smart View Panel contains the following panes:l Home: A panel that displays links to shared connections and private connections as well asa list of recently used items - ad hoc grids, data forms, and tasks - which you can click toestablish a connection.l Shared Connections: A drop-down menu of available connections from Oracle's Hyperion®Shared Services and a tree view of the contents of the currently selected connection.l Private Connections: A drop-down menu of available connections saved on the local computer and a tree view of the contents of the currently selected connection. You can also enter a URL to connect directly to a data source here.l Task Lists: A tree list of tasks from which you can manage your tasks. This pane opens only when you select a task list from shared connections or private connections.l Simulation Workbook: (only if you are licensed for Crystal Ball EPM) A tree list of available Oracle Crystal Ball Enterprise Performance Management, Fusion Edition workbooks that you can open in Smart View.l Action Panel: A list of operations available based on the selection in the shared connection.private connection, or task list tree list.Context-Sensitive RibbonsSmart View operations in Microsoft Office applications are available through ribbon commands. The Smart View ribbon, which contains commands for common Smart View operations, is always present. When you connect to a data source (other than Oracle's Hyperion Reporting and Analysis), the corresponding data source ribbon is also displayed. For Oracle Hyperion Planning, Fusion Edition, Oracle Hyperion Financial Management, Fusion Edition, and Oracle's Hyperion® Enterprise®, when you enter ad hoc analysis, the data source ribbon is automatically 2New Featuresreplaced by its ad hoc version. Each ribbon displays only the commands permitted for that datasource, mode, and Office application.These are the new ribbons:l Smart Viewl Essbasel Planningl Planning Ad Hocl HFM (Financial Management )l HFM Ad Hocl Enterprise (Oracle's Hyperion® Enterprise®)l Enterprise Ad Hocl OBIEE (Oracle Business Intelligence Enterprise Edition)Note:Microsoft Office 2003 users can still access Smart View operations via menus.Integration with OutlookPlanning and Financial Management task lists are now integrated into Outlook, so users canintegrate their tasks into Outlook tasks and perform these tasks from within Outlook. Data formtasks are seamlessly launched from Outlook into the familiar Excel interface.Redesigned Options Dialog BoxThe Smart View Options dialog box has been redesigned to make options more easily accessible.Options are organized into categories to provide better user experience and accommodateprovider-specific options. Like other components of Smart View in this release, options areavailable to users only if they are supported by the currently connected data source.The following new options are available from the Options dialog box:l Change the language in which Smart View is displayed without having to re-install Smart Viewl In shortcut menus, choose whether to display Smart View and Microsoft items or only Smart View itemsl Reset all options to default setting with a click of the Reset buttonNew Features3Figure 1 Options Dialog BoxPlanning FeaturesThis release of Smart View supports a greatly expanded set of Planning functionality.l Planning task lists are now integrated into Outlook, so planners can integrate their tasks into Outlook tasks, and can perform these tasks from within Outlook. Planning data form tasks are seamlessly launched from Outlook into the familiar Excel interfacel Planning task lists are available in Office, including task status and task reports; users can perform tasks in Excel, and have them automatically synchronized with the Webl All process management end-user functionality can be accessed from Outlook and Excel l Data validation, including validation indicators and messagesl The ability to monitor the status of Planning jobs in the Job Consolel Composite data forms in Microsoft Office with shared dimensions that are automatically synchronized across multiple data formsl Mass Allocate and Grid Spread for spreading valuesl Copy data across versions for scenario-entity combinationsl Dynamic user variables that allow end users to select and change user variable values directly in data formsl Custom right-click menus for data and metadatal Member formula display4New Featuresl Setting Planning user preferences within Smart Viewl Data forms enabled for ad hoc allow users to slice data and save a slice to create reports or share with other usersFor information about Planning, see the Oracle Hyperion Planning New Features and OracleHyperion Planning User's Guide.Financial Management FeaturesIn this release, Smart Slices are available toFinancial Management users who connect to SmartView. Using Smart Slices, Financial Management users can create and save reports from theReport Designer and cascade reports across a selected dimension.Smart View and Disclosure Management IntegrationCustomers who use Smart View in Excel or Word to assemble financial reports can also useOracle Hyperion Disclosure Management, which allows you to assemble a reporting packagefor submission to a regulatory agency that includes financial statements, as well as supportingschedules and commentary which may exist in Excel, Word, or an Oracle Hyperion FinancialReporting, Fusion Edition report.The first release of Oracle Hyperion Disclosure Management offers a complete XBRL creationand management solution with Enterprise level XBRL mapping; XBRL Taxonomy management,editing and viewing; and Instance document creation, validation and viewing. While viewingSmart View queries in Word or Excel, users can perform data source level mapping with theXBRL Taxonomy Mapping Tool, that allows for re-usable taxonomy element mapping withinOracle Hyperion Financial Management, Fusion Edition, Oracle Hyperion Planning, FusionEdition, and Oracle Essbase.New VBA FunctionsThis release features the following new VBA functions.l HypFindMemberEx retrieves member information like dimension, alias, generation and level names.l HypSetAsDefault creates a connection default.l HypOpenForm opens a data form.l HypSetPages sets page members for the selected sheet.l HypGetPagePOVChoices returns the available member names and member description fora given dimension.l HypDeleteMetaData deletes Oracle Hyperion Smart View for Office, Fusion Edition metadata from the workbook.New Features5l HypGetSharedConnectionsURL returns the Shared Connections URL to be used (also shown in the Options dialog box).l HypSetSharedConnectionsURL sets the Shared Connections URL in the config file and Options dialog box.l HypIsConnectedToSharedConnections checks whether SmartView is connected to Shared Connections.EPM System New Featuresl Most Oracle Hyperion Enterprise Performance Management System products have adopted Oracle Diagnostic Logging (ODL) as the logging mechanism. The ODL framework provides uniform support for managing log files, including log file rotation, maximum log file size, and the maximum log directory size. For more information, see the “Using EPM System Logs” chapter of the Oracle Hyperion Enterprise Performance Management System Installation and Configuration Troubleshooting Guide.l Oracle Configuration Manager (OCM) integrates with My Oracle Support and provides configuration information for Oracle software. It assists in the troubleshooting,maintenance, and diagnostics of your EPM System deployment. For more information about Oracle Configuration Manager see the Oracle Hyperion Enterprise PerformanceManagement System Installation and Configuration Guide.l With this release, many EPM System products support hostnames that resolve to IPv6 addresses. See the Oracle Hyperion Enterprise Performance Management System Certification Matrix. IPv4 support (both hostname and IP address) remains unchanged from earlier releases.l Oracle Hyperion Enterprise Performance Management System supports the following types of SSL configurations:m Full SSL Deployment (including data access)m SSL Terminating at the Web Serverm SSL Accelerators (Off-loading)m Two-way SSLFor more information on the SSL configurations, see the Oracle Hyperion EnterprisePerformance Management System Security Administration Guide.6New FeaturesNew Features7COPYRIGHT NOTICESmart View New Features, 11.1.2Copyright © 2004, 2010, Oracle and/or its affiliates. All rights reserved.Authors: EPM Information Development TeamThis software and related documentation are provided under a license agreement containing restrictions on use and disclosure and are protected by intellectual property laws. Except as expressly permitted in your license agreement or allowed by law, you may not use, copy, reproduce, translate, broadcast, modify, license, transmit, distribute, exhibit, perform, publish, or display any part, in any form, or by any means. Reverse engineering, disassembly, or decompilation of this software, unless required by law for interoperability, is prohibited. The information contained herein is subject to change without notice and is not warranted to be error-free. If you find any errors, please report them to us in writing.If this software or related documentation is delivered to the U.S. Government or anyone licensing it on behalf of the U.S. Government, the following notice is applicable:U.S. GOVERNMENT RIGHTS:Programs, software, databases, and related documentation and technical data delivered to U.S. Government customers are "commercial computer software" or "commercial technical data" pursuant to the applicable Federal Acquisition Regulation and agency-specific supplemental regulations. As such, the use, duplication, disclosure, modification, and adaptation shall be subject to the restrictions and license terms set forth in the applicable Government contract, and, to the extent applicable by the terms of the Government contract, the additional rights set forth in FAR 52.227-19, Commercial Computer Software License (December 2007). Oracle USA, Inc., 500 Oracle Parkway, Redwood City, CA 94065.This software is developed for general use in a variety of information management applications. It is not developed or intended for use in any inherently dangerous applications, including applications which may create a risk of personal injury. If you use this software in dangerous applications, then you shall be responsible to take all appropriate fail-safe, backup, redundancy, and other measures to ensure the safe use of this software. Oracle Corporation and its affiliates disclaim any liability for any damages caused by use of this software in dangerous applications.Oracle is a registered trademark of Oracle Corporation and/or its affiliates. Other names may be trademarks of their respective owners.This software and documentation may provide access to or information on content, products, and services from third parties. Oracle Corporation and its affiliates are not responsible for and expressly disclaim all warranties of any kind with respect to third-party content, products, and services. Oracle Corporation and its affiliates will not be responsible for any loss, costs, or damages incurred due to your access to or use of third-party content, products, or services.。
组态应用操作手册.
组态知识应用操作指导书1硬件组态1.1 创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。
方法二：由开始/所有应用程序/Triconex/TriStation 1131 进入。
进入以下画面，按File/New Project按钮。
选择你要创建的系统，按OK按钮。
给出文件路径，起文件名，按保存按钮。
1.2项目命名原则:1.2.1 Tristation 1131项目名称文件的命名（project name）---如何建立工程项目文件名（T/C）--(N/T)----(XYZ)---(ABCD)T-----美元合同C-----人民币合同N-----tricon控制系统T------trident控制系统XYZ---表明由本公司工程部和售后服务部亲手做的项目，以主机架为单位。
ABCD---表明合同部每年管理的项目号，A为年，BCD为该年的项目号。
1.2.2 位号命名约定：I/O符号说明：w—未被标定的模拟量输入（DINT）a---定标模拟输入（REAL）v---未被标定的模拟量输出（DINT）y---定标模拟输出（REAL）d---数字量输入（BOOL）c---数字量输出（BOOL）t---温度输入（DINT）p---脉冲输入（REAL）1.2.3 内部信号符号说明：r---内部模拟量（REAL）i---内部模拟量（DINT）e---内部读写模拟量f---内部只读模拟量g---内部读写数字量（Read/Write）k---固定常数（Real/Bool）t---时间常数（TIME）m---报警信号（BOOL）n---连锁记忆位形成1131的数据库。
进入控制面板更换主处理器：双击现有的主处理器，弹出画面如下：按Replace MPs钮，弹出画面如下：选中3008，按OK。
出现画面如下：置换成功。
2.2 组态通讯卡2.2.1 将NCM4329卡件由C1移出，见下图，按Remove按钮。
如：安装在C1S7，则选中此槽位。
组态操作说明
用户授权管理组态操作步骤用户授权管理组态的目的是确定DCS操作和维护管理人员并赋以相应的操作权限。
不同的用户管理对应不同的权限。
如，用户管理：工程师，对应的权限：退出系统、查找位号、PID参数设置、重载组态、报表打印、查看故障诊断信息等等。
在此，将创建一个特权级用户，用户名称为“系统维护”，用户密码为“SUPCONDCS”。
创建步骤如下：1．点击命令[开始/程序/AdvanTrol-Pro/用户权限管理]，弹出图1所示对话框。
对话框中的“用户名称”为系统缺省用户名“SUPER_PRIVILEGE_001”。
图1登录对话框2．在“用户密码”中输入缺省密码“SUPER_PASSWORD_001”，点击“确定”，进入到用户授权管理界面，如图2所示。
图2用户授权管理界面3．在用户信息窗中，右键点击“用户管理”下的“特权”一栏，出现右键菜单如图3所示。
图3用户列表区内的右键菜单4．在右键菜单中点击“增加”命令，弹出用户设置对话框，如图4所示。
图4用户设置对话框5．在对话框中输入以下信息：用户等级：特权用户名称：系统维护输入密码：SUPCONDCS确认密码：SUPCONDCS点击对话框中的命令按钮“授权设置”，用户设置对话框将改变如图5所示。
图5用户授权设置6．在对话框中点击命令按钮“全增加”，将“所有授权项”下的内容全部添加到“当前用户授权”下，如图6所示。
（也可选中某一授权项，通过“增加”按钮授权给当前用户）图6授权结果7．点击“确定”退出用户设置对话框，返回到用户授权管理界面。
在用户信息窗的特权用户下新增了一名“系统维护”用户，如图7所示。
图7用户添加结果8．点击“保存”按钮，将新的用户设置保存到系统中。
9．可重复以上过程设置其它级别的用户，然后退出用户授权管理界面。
系统总体结构组态操作步骤系统总体结构组态是整个系统组态过程中最先做的工作，其目的是确定构成控制系统的网络节点数，即控制站和操作站节点的数量。
CoreView 系统安装手册
BDP-02690HIACS 系统CoreView系统安装使用说明书北京日立控制系统有限公司Beijing Hitachi Control Systems Co., Ltd版权所有禁止拷贝内容简介本书为使用北京日立控制系统有限公司(简称：BHC)提供的操作员站和历史站软件的用户提供了操作系统、应用软件平台的安装方法，并说明了系统正常运行所必须的初始设定等。
此书是工程应用人员和维护人员必备的手册。
本手册未经许可，不得以任何方式复制或者抄袭本书之部分或者全部内容。
版权所有，侵权必究。
版本号：V8.00版权所有禁止拷贝目 录1.安装准备 (1)1.1CMOS设定 (1)1.2软件安装要求 (1)1.3计算机硬件要求 (1)2.安装WINDOWS XP系统 (2)2.1安装W INDOWS XP操作系统 (2)2.2安装网络打印机 (2)2.3安装本地打印机 (5)3.设定WINDOWS XP (6)3.1设置显示属性 (6)3.1.1外观设置 (6)3.1.2屏保设置 (6)3.1.3电源管理设置 (6)3.1.4设置显示分辨率 (7)3.2设置语言栏 (7)3.3设置计算机名称 (7)3.4设置以太网的IP地址 (8)3.5设定资源管理器 (8)3.6权限设置 (9)3.6.1禁用GUEST用户 (9)3.6.2不使用欢迎屏幕 (9)3.6.3设定用户权力指派 (10)3.6.4设定安全选项 (11)3.7设置I NTERNET时间同步器功能 (13)3.8删除和重命名文件 (13)3.9屏蔽W INDOWS的防火墙 (13)3.10设置W INDOWS事件日志大小 (14)B口 (16)5.安装PP软件 (16)5.1关闭LANBOX电源 (16)5.2安装程序编译器 (16)5.3安装PP软件 (17)6.安装SCSI卡 (17)6.1SCSI卡硬件设置 (17)6.1.1Set Adapter Options (17)6.1.2Set Devices Options (17)6.2安装驱动程序 (18)6.3安装SCSI卡 (22)6.4SCSI卡设置 (23)版权所有禁止拷贝6.4.1设定端口号和端口地址 (23)6.4.2设定光网地址 (25)7.安装OFFICE 2003和语音驱动 (26)8.单独安装语音驱动 (27)9.安装VISUAL STUDIO 2005 (28)10.优化操作系统 (31)10.1关闭系统还原功能 (31)10.2关闭自动更新功能 (32)10.3关闭远程功能 (32)10.4优化“视觉效果”设置 (33)10.5优化“启动和故障恢复”设置 (33)10.6禁用“错误汇报”功能 (34)10.7关闭调试器D R.W ATSON (34)10.8关闭“休眠支持” (35)10.9加快窗口显示速度 (35)10.10关闭“W INDOW M ESSENGER” (36)10.11设置语言栏 (36)10.12将虚拟内存设置到D盘 (37)10.13系统服务设定列表 (37)10.14用户权利指派设定列表 (39)10.15安全选项设定列表 (40)11.操作员站和历史站的安装 (43)11.1准备 (43)11.2安装数据站软件 (43)11.3注册所需的DLL和OCX (43)11.4C ORE V IEW的路径设置 (43)11.5恢复组态 (43)11.6组态顺序 (43)版权所有禁止拷贝CoreView系统安装手册1.安装准备1.1CMOS设定要求屏蔽超线程、双核等选项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BDP-02694HIACS 系统CoreView 操作端组态工具使用说明书北京日立控制系统有限公司Beijing Hitachi Control Systems Co., Ltd内容简介本书是使用北京日立控制系统有限公司(简称：BHC)提供的操作员站CoreView软件之操作端组态工具的使用说明，主要内容包括设置、部件定义、操作端类定义、操作端定义、系统图上定义操作端、转换功能等。
本书是工程应用人员和维护人员必备的手册。
本手册未经许可，不得以任何方式复制或者抄袭本书之部分或者全部内容。
版权所有，侵权必究。
首版：2008年6月修改日期：2008年6月当前版本：V8.00目录1.功能描述 (1)1.1结构 (1)1.1.1部件 (2)1.1.2操作端类 (3)1.1.3操作端 (3)1.2功能介绍 (3)2.配置说明 (4)2.1硬件配置 (4)2.2软件配置 (4)3.使用说明 (4)3.1程序启动 (4)3.2功能说明 (5)3.2.1菜单说明 (5)3.2.2工具栏说明 (6)3.2.3功能选择区说明 (6)3.2.4系统状态显示区 (6)3.2.5状态栏 (7)3.3CRT操作端组态功能 (7)3.3.1分组设定 (7)3.3.1.1操作端分组定义 (7)3.3.1.1.2组名删除 (9)3.3.1.1.3分组名定义 (9)3.3.1.1.4分组名的删除 (10)3.3.1.1.5退出 (10)3.3.1.2部件分组定义 (10)3.3.2操作端背景设置 (11)3.3.3部件组态 (13)3.3.3.1主菜单 (14)3.3.3.2快捷菜单 (16)3.3.3.3背景组态菜单 (17)3.3.3.4前景组态菜单 (23)3.3.4建立操作端类 (31)3.3.4.1主菜单 (31)3.3.4.2快捷菜单 (33)3.3.4.3部件的分配 (33)3.3.5建立操作端 (35)3.3.5.1定义按钮 (37)3.3.5.2定义棒图 (38)3.3.6定义系统图调操作端 (41)3.3.7定义系统图趋势 (43)3.3.7.1定义趋势点 (44)3.3.7.2操作端信息 (44)3.3.7.3操作端信息 (45)3.3.7.4系统图选择 (45)3.3.7.5在线显示 (45)3.4转换 (46)3.4.1部件的转换 (47)3.4.2操作端类的转换 (48)3.4.3操作端的转换 (49)3.4.4操作端分组的转换 (51)3.4.5系统图信息的转换 (51)3.5一致化 (53)3.5.1一致化的原则 (53)3.5.2一致化的方法 (53)3.5.2.1选择一致化 (53)3.5.2.2维护工具一致化 (54)3.6工具 (54)4模拟量同步（有效）信号和模拟信号回路 (56)CoreView操作端组态工具使用说明书1.功能描述本手册是关于电厂监控系统操作端定义工具，进行各种操作端的生成、修正、删除、以及操作端组态工具的使用方法的说明。
操作端组态软件可以生成各种部件，这些部件可组成操作端类，根据电厂实际情况可将操作端类构成操作端。
关于部件、操作端类、操作端等的设计和制作，以下将详细说明。
1.1结构下面是操作端组态工具的总体结构说明。
总体结构分为离线部分和在线部分。
为了便于在线高速运行，离线定义的数据要转换成在线数据。
而且组态工具把数据记录在MS-ACCESS数据库里，包括部件、操作端类、操作端的信息。
CoreView操作端组态工具使用说明书1.1.1部件各个操作端是由各种开关量设定、模拟量设定等组合而成，构成操作端的部件，例如：实际的操作端按钮是通过CRT上定义的按钮实现的。
上述各图表是电厂操作的相关过程。
CoreView 操作端组态工具使用说明书1.1.2 操作端类操作端类是由部件库的部件定义而成。
1.1.3 操作端操作端类只是单个模板的定义，不能进行实际的电厂操作，为了与电厂实际关联起来，只有定义了输入PID 点和输出PID 点后，才能进行操作。
NUM. VALUE ③ BAR&METER ④ALTER BMP ⑤1.2 功能介绍操作端组态工具具有以下的各种功能： （1）模式选择■建立部件■建立操作端类 ■建立操作端■系统图■定义系统图的趋势（2）设置■口令■分组 ■操作端背景设置■配置控制器（3）转换■转换离线数据到在线数据库（4）一致化将多个数据库的操作端类和操作端导入到操作端数据库中，或将数据库中的数据导出到其它数据库中。
（5）工具CoreView操作端组态工具使用说明书■操作端自动生成工具■操作端合并工具■交替图形自动生成工具■库编辑功能2.配置说明2.1硬件配置安装CV8系统软件所需的配置，详见BDP-02690《CoreView系统安装手册》2.2软件配置详见BDP-02690《CoreView系统安装手册》3.使用说明3.1程序启动步骤一：双击桌面上该图标，出CoreView组群。
步骤二、从CoreView组群中选择下面图标CoreView操作端组态工具使用说明书双击蓝色框选处的CRT操作组态工具，即可调出CRT操作组态主程序。
如下图：3.2功能说明3.2.1菜单说明CoreView 操作端组态工具使用说明书文件菜单中的项包含了本组态软件的大部分功能。
3.2.2 工具栏说明3.2.3 功能选择区说明操作端定义：包括定义部件、操作端类、操作端、系统图调操作端以及系统图趋势（该功能只有在操作端固定显示的时候才可以定义） CRT 配置：包括分组定义和操作端背景定义 CRT 转换：转换所有CRT 的组态定义一致化：将CRT 的组态定义一致化到CoreView 系统的其它数据站上。
工具：包括CRT 维护工具，操作端自动创建工具，CRT 库合并，交替图形自动生成，打开库等3.2.4 系统状态显示区显示本机当前的系统状态，系统状态包括：不能维护，离线，离线单机，在线，在线监视等，详细信息请查看《CoreView 数据站使用说明书》。
3.2.5状态栏显示当前的操作3.3CRT操作端组态功能3.3.1分组设定可以从功能选择区，选择CRT配置中的分组定义，如下图，也可以从菜单中选择分组定义分组定义包括操作端分组定义及部件分组定义两部分。
3.3.1.1操作端分组定义设定CRT的组，如下图为了便于操作端的记录及调用，可以按照实际功能需要，划分组名和分组名。
以下是关于组名的操作说明。
3.3.1.1.1 组名定义定义组，选中‘/’路径，然后输入组名，按增加键，如下图3.3.1.1.2组名删除用鼠标选择想要删除的组名，然后点击“”按钮，就可实现。
3.3.1.1.3分组名定义输入分组名称，然后点“增加”按钮，就可以追加组名。
3.3.1.1.4分组名的删除选择需要删除的分组，点击“”即可。
3.3.1.1.5退出点击“”即可。
3.3.1.2部件分组定义用户可以改变或者删除部件的分组定义，但是不能新增分组定义，部件组必须在部件组态工具中进行增加。
1.删除部件分组选中部件分组名称，然后按删除键即可。
2.修改部件分组名称步骤一：选中要修改名称的部件分组。
步骤二：在分组名称处输入要改变的部件名称；步骤三：点击修改按钮，出密码输入框，输入密码点击确定按钮。
3.3.2操作端背景设置可以从功能选择区，选择CRT配置中的操作端背景定义，如下图，也可以从菜单中选择操作端背景定义。
可进行以下背景设置：背景位图、操作端标志长度、线型、操作端名称长度及字体。
如下图：如果使用默认值，则选择默认值即可如果用户自定义，则选择用户：选择“用户”，可定义输入信息。
定义的内容如下：● 背景位图指定背景位图。
● 操作端标志长度指定操作端标志的长度、范围为1~10个汉字。
● 线型指定操作端名称的行数，范围1~3行。
● 名称长度指定操作端名称的长度，范围2~10个汉字。
可设置汉字的字体及大小。
上述输入完成后，确认完成输入。
点击取消，则忽略刚才的修改。
3.3.3 部件组态可以从功能选择区，选择CRT 配置中的定义部件，如下图，也可以从菜单中选择定义部件部件组态是操作端使用的部件的生成工具，是组成操作端的基本元素。
快捷菜单背景组态菜单 前景组态菜单作业区本组态工具有以下功能●背景定义：位图，静态文本，及一些画图工具。
●前景定义●数值定义●交替图形定义●棒图定义●仪表定义3.3.3.1主菜单3.3.3.1.1 文件●新建选择“新建”，可以生成新的部件。
●打开用于打开已生成的部件。
●保存用于保存新生成或已修改的部件。
●删除用于删除已生成的部件。
●退出用于退出部件组态工具。
3.3.3.1.2 编辑●撤消取消上一次操作。
●剪切用于所选领域的删除和拷贝。
●拷贝用于所选领域的拷贝（但不能用于删除）。
● 粘贴将剪切和拷贝的内容粘贴至指定领域。
3.3.3.1.3 格式● 显示网格显示作业区的网格。
● 标尺显示作业区的标尺。
光标位置显示鼠标在作业区的坐标。
3.3.3.2快捷菜单快捷菜单主要用于提高作业效率。
用于生成新的部件。
用于打开已生成的部件。
用于保存新生成或已修改的部件。
用于所选领域的删除或拷贝。
用于所选领域的拷贝（但不能用于删除）。
将剪切和拷贝的内容粘贴至指定领域。
3.3.3.3背景组态菜单背景图组态菜单、、（1）对象选择工具选择背景和前景组态元素时使用。
（2）画线工具画线时使用。
画线完成后，选择按钮，双击所画的线，就可显示以下的属性窗体。
画线风格选择从五个线型中选择一个。
◆画线宽度选择指定线宽范围从1~10。
◆颜色选择点击按钮选择背景色、前景色和外框的颜色。
但是对于线来说只有外框颜色有效。
●外框颜色点击外框颜色，选择需指定的颜色。
●确定上述设定完成后，点击“确认”●取消取消上述设定，点击“取消”●颜色选择画面颜色选择画面如下：✓选择标准颜色如图所示。
✓选择闪烁颜色闪烁颜色是指指定颜色和黑色交替显示，参见图中指示的部分。
交替闪烁颜色是上下两个颜色交替显示，如图中标识的地方，在线时棕红和蓝色交替闪烁。
（3）椭圆画椭圆时使用此按钮，在编辑区拖拉出椭圆后，选择按钮，双击所画的椭圆，可进行如下的属性设置。
填充风格选择：从八项中选择其一。
画线风格：五项中选其一。
画线宽度：指定线宽范围从1~10。
填充模式：填充模式指的是是否有背景色填充选择颜色：点击按钮，可以进行背景色、前景色和外框颜色的设定。
对于椭圆来说，背景颜色指的是图形的填充色，前景色是填充风格中的线条的颜色，例如，颜色定义如下：显示的效果如下：（4）矩形画矩形时使用此按钮，在编辑区拖拉出椭圆后，选择 按钮，双击所画矩形，可进行如下的属性设置。
填充风格选择：从八项中选择其一。
画线风格：五项中选其一。
画线宽度：指定线宽范围从1~10。
填充模式：填充模式指的是是否有背景色填充选择颜色：点击按钮，可以进行背景色、前景色和外框颜色的设定。
