第4章 冲裁模的结构与设计
冲压模具设计与制造课件-冲裁工艺与冲裁模设计
结构优化
冲裁模的结构优化是提高冲裁模 的使用寿命、提高生产效率和制 品质量等方面的关键因素。
性能改进
不断更新和改进加工工艺、加工 材料和冲裁模的结构等方式，可 以实现冲裁模的性能改进。
检查维护
及时检查维护冲裁模，可以延长 其使用寿命，提高性能，降低成 本。
冲裁模的模具搭建和卡位设计
冲裁模的模具搭建和卡位设计是冲裁模制造过程中的关键步骤之一，不同的 卡位设计可以实现不同的致动方式，实现模具配合精度的要求。
冲裁工艺的主要特点和分类
1 快速高效
冲裁工艺的每个工艺周期 时间短，能够高效快速的 完成加工过程。
2 制造质量高
冲裁工艺由于操作简单， 环境稳定且压力控制精度 高，因此加工出来的产品 质量高。
3 分类
目前冲压模具分类主要从 冲压方向、冲压构型和零 件加工形式等方面进行。
冲裁工艺的工作原理和流程
1
冲裁模的变形和断裂原因
变形原因
变形是因为冲裁模的内部应力过大或者受到多种外 部因素的影响而变形，包括卡位质量不好、模具材 料变形、环境影响等多种因素。
断裂原因
一般是因为冲裁模使用时间太长或者使用强度超过 原设计要求而发生了断裂，导致零件无法继续加工， 无法正常使用。
冲裁模的故障排除和维修方法
1
故障排除
冲裁工艺和冲裁模的相关标准 和规范
国际和国内的标准体系，为控制冲压件加工方面的工艺问题、提高质量提供 了标准说明。在规范中规定了材料、尺寸、精度及品质控制等多项规定。
冲裁工艺和冲裁模在实际生产 中的应用和发展趋势
在工业生产当中，冲裁工艺及冲裁模具已广泛应用于电子、通信、汽车、机 械等多个领域。随着工业时代的不断发展,冲裁技术和冲裁模具也在不断发展， 新工艺、新模具的不断涌现，生产效率、生产质量以及成本都会得到有效控 制。
车门垫片冲裁模课程设计
车门垫片冲裁模课程设计一、课程目标知识目标：1. 学生能理解车门垫片冲裁模的基本原理和结构组成，掌握模具设计的基本流程。
2. 学生能掌握相关工程图纸上尺寸、形位公差的标注方法，了解模具材料的选择原则。
3. 学生能了解冲压设备的工作原理及其在模具设计中的应用。
技能目标：1. 学生能运用CAD软件完成车门垫片冲裁模的设计，并正确标注工程图纸。
2. 学生能运用CAM软件对模具进行加工编程，掌握模具加工的基本方法。
3. 学生能通过实际操作，掌握冲裁模的组装、调试和故障排除方法。
情感态度价值观目标：1. 学生培养对模具设计和制造工作的兴趣，提高职业认同感和敬业精神。
2. 学生在团队合作中，学会沟通、协作，培养团队精神和集体荣誉感。
3. 学生通过解决实际问题，增强创新意识和动手能力，培养勇于挑战、持续改进的精神。
本课程结合模具设计与制造的相关知识，针对高二年级学生特点，注重理论与实践相结合，提高学生的实际操作能力和工程意识。
通过本课程的学习，使学生能够掌握模具设计的基本方法，具备一定的工程实践能力，为今后的学习和工作打下坚实基础。
二、教学内容1. 车门垫片冲裁模基本原理及结构：讲解模具的工作原理、分类及结构组成，使学生了解冲裁模在实际生产中的应用。
教学内容关联教材章节：第三章 模具设计与制造基础2. 模具设计基本流程：介绍模具设计的基本步骤，包括需求分析、方案设计、详细设计、模具制造及试模等环节。
教学内容关联教材章节：第四章 模具设计流程与实例3. 工程图纸绘制与标注：教授工程图纸上尺寸、形位公差的标注方法，以及模具材料的选择原则。
教学内容关联教材章节：第五章 工程图学基础4. 冲压设备与模具设计：讲解冲压设备的工作原理、分类及在模具设计中的应用。
教学内容关联教材章节：第六章 冲压设备与模具设计5. CAD/CAM软件应用：使学生掌握CAD软件进行模具设计，以及CAM软件进行加工编程的方法。
教学内容关联教材章节：第七章 计算机辅助设计与制造6. 模具加工、组装与调试：介绍模具加工工艺、组装方法及调试技巧，使学生具备实际操作能力。
冲压模具的基本结构及工作原理完整版
冲压模具的基本结构及工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】冲裁模具的基本结构及工作原理一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。
（一）简单冲裁模即敞开模?1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。
2、简单冲裁模按其导向方式可分为：（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。
但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。
?无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。
（2）导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。
一般适用于形状较简单、尺寸不大的工件。
（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。
（二）连续冲裁模（连续模）?1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。
2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理（三）复合冲裁模?1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。
2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模二、我们请看看这三种模具的比较表无导向单工序模冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。
下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。
上模与下模没有直接导向关系,靠冲床导轨导向。
导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。
下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。
冲压工艺与模具设计：冲裁模的主要零部件结构设计
凹模厚（高）度
H=kb （≥15）
k见表2.22 凹模壁厚 C=（
1.5~2）H
（≥30～40）
计算值：
靠用标准，选择模架的依据。
2 工作零 件3．凸凹模
复合模中同时具有落料凸模和冲孔凹模作用的工作零件。
凸凹模的最小壁厚: 正装复合模，内孔不积存废料，胀力小，最小壁厚可以小些； 倒装复合模，若内孔为直筒形刃口形式，且采用下出料方式， 则内孔积存废料，胀力大，故最小壁厚应大些。
导料板的厚度：见表2.24
导料板结构
3 定位零件（续）
2)侧压装置
设置目的：若条料公差较大，为避免条料在导料板中偏摆，使最 小搭边得到保证。
结构形式：①弹簧式侧压装置 ②簧片式侧压装置 ③簧片压块式侧压装置 ④板式侧压装置
不宜设置侧压装置的场合：①板料厚度在0.3mm以下的薄板； ②辊轴自动送料装置的模具。
谢谢！
特殊侧刃：既可定距，又可冲裁零件的部分轮廓 宽度b
侧刃断面尺寸 其他尺寸按标准规定
侧刃凹模按侧刃实际尺寸配制，留单边间隙。
侧刃数量： 一个或两个 侧刃布置： 并列布置、对角布置
侧刃定位误差比较
1-导料板 2-侧刃挡块 3-侧刃 4-条料
尖 角 形 侧 刃
特殊侧刃
3 定位零件（续）
5)导正销
使用目的: 消除送进导向和送料定距或定位板等粗定位的误差。 主要用于: 级进模
1)导料销、导料板 导料销：两个，位于条料的同侧， 从右向左送料时，导料销装在后侧； 从前向后送料时，导料销装在左侧。 结构形式： 固定式、活动式
3 定位零件（续） 1)导料销、导料板（续） 导料板：设在条料两侧 结构形式：一种是标准结构，它与卸料板（或导板）分开制造 一种是与卸料板制成整体的结构。

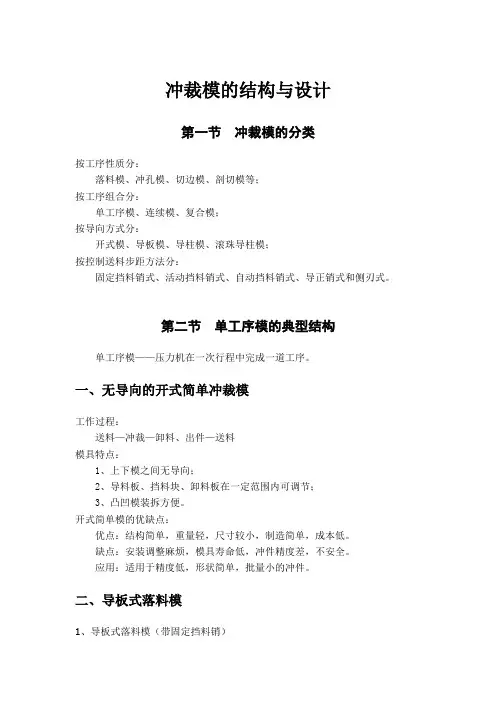

(新)冲裁模的结构与设计_
冲裁模的结构与设计第一节冲裁模的分类按工序性质分：落料模、冲孔模、切边模、剖切模等；按工序组合分：单工序模、连续模、复合模；按导向方式分：开式模、导板模、导柱模、滚珠导柱模；按控制送料步距方法分：固定挡料销式、活动挡料销式、自动挡料销式、导正销式和侧刃式。
第二节单工序模的典型结构单工序模——压力机在一次行程中完成一道工序。
一、无导向的开式简单冲裁模工作过程：送料—冲裁—卸料、出件—送料模具特点：1、上下模之间无导向；2、导料板、挡料块、卸料板在一定范围内可调节；3、凸凹模装拆方便。
开式简单模的优缺点：优点：结构简单，重量轻，尺寸较小，制造简单，成本低。
缺点：安装调整麻烦，模具寿命低，冲件精度差，不安全。
应用：适用于精度低，形状简单，批量小的冲件。
二、导板式落料模1、导板式落料模（带固定挡料销）导板作用：对上模导向（凸凹模间隙均匀）；与凸模间隙配合（薄H6/h5，厚H8/h7）；凸模不能脱离导板（压力机行程<20mm）；卸料作用；注意：导料板高度＞固定挡料销高度+板料厚度缺点：送料不方便，须把条料往上台一下2、导板式落料模（带活动挡料销）活动挡料销：安装——板簧、螺钉结构——两条直槽，底部有斜面活动挡料销特点：送料方便，先推后拉。
导板模特点：比无导向模具的精度高，寿命长，使用安装容易，操作安全。
但其可靠性，精度，寿命等方面不如导柱式落料模。
三、导柱式落料模导柱与导套：作用——对上下模进行导向；安装——导套压入上模座，导柱压入下模座，其配合H7/h6 。
模具特点：弹性卸料装置；弹性顶件装置；冲件平整、质量高；适合于冲裁薄而软的冲件。
应用：精度高，寿命长，大批量生产四、拼块式落料模拼块模具的特点及应用1、节约钢材2、便于加工3、可以提高模具的制造精度与寿命4、便于修理拼块方法——拼接法与嵌入法五、冲孔模问题——半成品的定位放、取件方便安全1、落料件上冲五个孔的冲孔模2、弯曲件上冲孔的模具3、筒形件壁部冲孔的模具六、厚料冲小孔模具问题：凸模折断（受不平衡的横向力作用）提高凸模的强度与刚度——凸模局部导向1、全长导向结构的小孔冲模特点：导向精度高，凸模全长导向，在所冲孔周围先对材料加压。
冲裁模的结构设计(doc 7页)
冲裁模的结构设计(doc 7页)冲裁模的结构设计冲裁模是冲裁工序所用的模具。
冲裁模的结构型式很多，为研究方便，对冲裁模可按不同的特征进行分类。
1．按工序性质可分为落料模、冲孔模、切断模、切口模、切边模、剖切模等；2．按工序组合方式可分为单工序模、复合模和级进模；3．按上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、导筒模等。
4．按凸、凹模的材料可分为硬质合金冲模、钢皮冲模、锌基合金冲模、聚氨脂冲模等；5．按凸、凹模的结构和布置方法可分为整体模和镶拼模，正装模和倒装模。
6．按自动化程度可分为手工操作模、半自动模、自动模。
分类的方法还比较多，上述的各种分类方法从不同的角度反映了模具结构的不同特点。
下面以工序组合方式，分别分析各类冲裁模的结构及其特点。
单工序冲裁模单工序冲裁模指在压力机一次行程内只完成一个冲压工序的冲裁模，如落料模、冲孔模、切断模、切口模、切边模等。
(一)落料模落料模常见有三种形式：1．无导向的敞开式落料模，其特点是上、下模无导向，结构简单，制造容易，冲裁间隙由冲床滑块的导向精度决定。
可用边角余料冲裁。
常用于料厚而精度要求低的小批量冲件的生产。
2．导板式落料模，是将凸模与导板间(又是固定卸料板)选用H7／h6的间隙配合，且该间隙小于冲裁间隙。
回程时不允许凸模离开导板，以保证对凸模的导向作用。
它与敞开式模相比，精度较高，模具寿命长，但制造要复杂一些常用于料厚大于 0.3mm 的简单冲压件(图1)。
图 4 超短凸模的小孔冲模复合冲裁模图 5 复合模的基本结构在压力机的一次工作行程中，在模具同一部位同时完成数道冲压工序的模具，称为复合冲裁模。
复合模的设计难点是如何在同一工作位置上合理地布置好几对凸、凹模。
图 5是落料冲孔复合模的基本结构。
在模具的一方是落料凹模，中间装着冲孔凸模；而另一方是凸凹模，外形是落料的凸模，内孔是冲孔的凹模。
若落料凹模装在上模上，称为倒装复合模；反之，称为顺装复合模。
第4章冲裁模具设计概论
冲裁模的分类
一、工序性质 二—、—导落向料方模式、冲孔模、切口模、部切模、切边 —模三—等、无。模导具向材模料、导板模、导柱模、导筒模。 四—、—模碳具素结工构具钢冲模、合金工具钢冲模、硬质 合五金、—冲卸—模料整、方体锌式模基和合拼金块冲模模。、橡皮冲模、聚氨脂 橡六胶、—冲工—模序钢等组性。合卸方料式模和弹性卸料模。
4.1.1 冲模零件的分类和标准化
一．模具零件的分类 二．模具标准化
① 什么是模具标准化 ② —标—准模化具的的意零义件的形状和尺寸、各种典型组
合和典型结构按统一结构形式及尺寸专业化 —生—产便。于销售和用户选购、促进模具工业发 展、促进模具技术合作和交流、简化模具设 计、缩短生产周期等。
4.1.2 凸模与凸模组件的结构设计
废料，胀力小，最小壁厚可以小些。
钉 ；接、垫
7
5
3
凸模黏结固定
a)环氧树脂浇注固定; b)低熔点合金浇注固定; c)无机粘结剂固定
4.1.3 凹模的结构设计
一．凹模的结构形式分类
①二．外凹形模：的圆孔形洞凹类模型、板状凹模 ②三．结凹构模：的整固体定式凹模、镶拼式凹模 ③①四．刃用凹口螺模：钉的平将尺刃其寸、紧（斜固经刃在验下计模算座）上，并用两个圆柱销定 ①位厚。度H=Kb ②②用壁螺厚钉c=将（其1.5紧~2固)H在下模座上，但通过凹模尺寸与 ③下其模中座K为过系渡数配，合见的表止3口-1定9，位b。为冲裁件最大外形
为b) 增中加型其圆强孔度 和由c)刚于大度其型，强圆避度孔免和 d增应成e刚 须止工)) 特加力 阶镶度作口 作小集 梯其块足成定 面圆中 式强式够阶位 外孔， 。度凸，梯； 圆凸作和模不式非 略模刚。 f安)度 具节 减非小成装， 钢省 小， 凹圆部且 。模 精端 坑形分可具 加面 形凸加节钢 工加 状模工省， 表工 。成模 圆面形。或方形。
第4讲 冲裁模典型结构
下模部分：
6-导板
7-导料板
8-固定挡料销 9-凹模
10-下模板 11-承料板
设计要点
①导板6与凸模5的配合 间隙必须小于凸模5、 凹模9的配合间隙。
②一般对于薄料 (t<0.8mm)，导板6与 凸模5配合为H6/h5； 对 于 厚 料 (t>3mm) ， 其配合为H8/h7。
返回
特点 ①结构简单； ②导板与凸模的配合精度要
正装式：凹模位于下模部分 （2）类型
倒装式：凹模位于上模部分
正装式复合模
1-凸凹模 2-顶料板 3-落料凹模 4-冲孔凸模 5-推件板 特点：
冲裁时冲孔的废料 落在下模或条料上， 不易清除。很少采用。
倒装式复合模
1-冲孔凸模 2-落料凹模 3-卸料板 4-凸凹模 5-打料杆 6-推件板 特点：
冲孔废料由凸凹 模4孔直接漏下，零件 被凸凹模4顶入凹模2 孔内，冲压结束时由
⒉ 连续冲裁模(或级进模)
按一定程序，在冲床的一个行程中，完成两 个或两个以上的冲压工序。
（1）实例：
左图为电度表磁极 冲片，需落料、冲圆孔、 冲方孔、冲异形孔。
若采取单工序模， 模具和工序多，精度 难以保证，管理复杂。
电度表磁极冲片连续模
构成
1-模柄 2、25、30-定位销 3、23、29-螺钉 4-上模座 5、27-垫板 6-凸模固定板 7-侧刃凸模 8～15、17-凸模
工作过程 冲裁时，导柱14
首先进入导套13进而 导正凸模12进入凹模 2，从而保证凸、凹 模间隙的均匀；
冲裁结束时，上 模回复，装于导料板 15上的卸料板将紧箍 于凸模12上的条料卸 下，工件从下模座漏 料孔落下。
特点
凸模与凹模的 间隙易保证，模具 磨损小，安装方便， 导向精度高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2章冲裁模2.1 冲裁模设计基础2.2 冲裁模设计应用2.1 冲裁模设计基础2.1.1 冲裁变形原理2.1.2 冲裁件的质量分析2.1.3 冲裁工艺分析2.1.4 冲裁模的分类2.1.5 排样2.1.6 计算冲压力2.1.7 冲压设备的选择2.1.8 确定模具压力中心2.1.9 冲裁模刃口尺寸计算2.1.10 凸模、凹模的结构设计2.1.11 定位零件2.1.12 导向零件2.1.13 卸料与顶件装置2.1.14 连接与固定零件2.1.1 冲裁变形原理在冲裁过程中，凸模与凹模的刃口轮廓与制件相同。
凸、凹模之间有一定的间隙。
当凸模下冲时，将在凸、凹模之间的毛坯板料冲裁成制件。
为了控制冲裁件的质量，研究冲裁的变形机理，就需要分析冲裁时板料分离的实际过程。
图2.2所示是金属板料的冲裁变形过程。
变形过程大致可分为三个阶段。
(1) 弹性变形阶段(2) 塑性变形阶段(3) 分离阶段2.1.2 冲裁件的质量分析1. 尺寸精度冲裁件的形状尺寸精度在很大程度上取决于冲模的制造精度。
冲模的精度愈高，冲裁件的精度愈高。
2. 断面质量冲裁间隙对于断面质量起决定性的作用。
在具有合理间隙的冲裁条件下，冲裁件所产生的初始裂纹将重合，可得正常的冲裁件断面质量。
当间隙过大或过小时，上、下裂纹便不能重合。
如果间隙过大，如图2.4(a) 所示，使凸模产生的裂纹向内偏移。
板料受拉伸、弯曲，剪切断面塌角变大，光亮带变窄，断裂带变宽，锥度增加，冲裁件将产生穹弯。
如果间隙过小，如图2.4(b) 所示，会使凸模产生的裂纹向外偏移。
通常允许存在一定大小的毛刺。
2.1.3 冲裁工艺分析1. 冲裁件的形状和尺寸要求2. 冲裁件的精度与断面粗糙度1. 冲裁件的形状和尺寸要求(1) 冲裁件的形状应尽可能简单、对称。
(2) 冲裁件的凸出悬臂和凹槽的宽度不宜太小，以免凸模折断，其合理值见表2.1。
(3) 冲裁件的外形或内形的转角处，要避免尖角出现。
(4) 冲孔时，由于受到冲孔凸模强度的限制，孔的尺寸不宜过小。
冲孔的孔径尺寸与孔的形状、材料的机械性能、材料厚度等有关，(5) 冲裁件的孔与孔之间，孔与边缘之间的距离不应过小，否则模具的强度和冲裁件的质量不能保证，(6) 在弯曲件或拉深件上冲孔时，为了避免冲孔时使凸模受水平推力而折断，其孔边与制件直壁间应保持一定的距离，2. 冲裁件的精度与断面粗糙度(1) 冲裁件的经济精度一般不高于IT11级，最高可达IT8~IT10级，冲孔比落料的精度约高1级。
冲裁件的尺寸公差、孔中心距的公差及孔对外缘轮廓的偏移公差分别见表2.6~表2.8。
(2) 冲裁件的断面粗糙度一般为最高可达高μm 50~μm 5.12a =R μm 3.6a =R2.1.4 冲裁模的分类(1) 按工序的性质可分为落料模、冲孔模、切断模、切口模、剖切模、切边模等。
(2) 按工序的组合方式可分为单工序的简单模和多工序的连续模、复合模以及连续复合模。
(3) 按模具上、下模的导向方式可分为无导向的开式模和有导向的导板模、导柱模、滚珠导柱模、滚柱导柱模等。
(4) 按控制送料步距的方法可分为固定挡料销式、活动挡料销式、自动挡料销式、导正销式、侧刃式等。
(5) 按凸、凹模的材料可分为碳素工具钢冲模、合金工具钢冲模、硬质合金冲模、锌基合金冲模、橡皮冲模、聚氨酯橡胶冲模等。
(6) 按凸、凹模的结构形式可分为整体模与拼块模。
(7) 按凸、凹模的位置形式可分为正装模和倒装模。
(8) 按模具的卸料方法可分为刚性卸料模和弹性卸料模。
hhbb b bhh混合排直对排bbhh2.1.6 计算冲压力1. 冲裁力的计算采用平刃口凸模和凹模冲裁时，其冲裁力的计算见式(2.3)。
2. 卸料力、推件力和顶件力的计算如图2.5所示影响卸料力、推件力和顶件力的因素很多，主要有材料的机械性能、材料厚度、冲裁间隙、制件结构形状和尺寸以及润滑情况等。
在生产中，都是采用简单的经验公式来计算：3. 冲裁工艺力的计算τLt F =0冲卸卸F K F =冲推推F nK F =冲顶顶F K F =2.1.7 冲压设备的选择1. 冲压设备类型的选择根据所要完成的冲压工艺的性质，生产批量的大小，冲压件的几何尺寸和精度要求等来选择设备的类型。
2. 冲压设备规格的确定在冲压设备的类型选定之后，应该进一步根据冲压件的尺寸、模具的尺寸和冲压力来确定设备的规格。
2.1.8 确定模具压力中心对称形状制件冲模的压力中心，位于制件轮廓图形的几何中心上，非对称制件的冲模以及多凸模、连续模的压力中心可用解析法予以确定。
解析法采用空间平行力系的合力作用线的求解方法，根据“合力对某轴之力矩等于各分力对同轴力矩之和”的合力矩定理求得。
图2.6所示制件压力中心的计算步骤如下略2.1.9 冲裁模刃口尺寸计算1. 尺寸计算原则生产实践证明：由于凸、凹模之间存在着间隙，使落下的料或冲出的孔都带有锥度，落料件的大端尺寸等于或接近于凹模刃口尺寸，冲孔件的小端尺寸等于或接近于凸模刃口尺寸。
如图2.7所示。
2. 刃口尺寸计算方法根据上述原则，就可确定凸、凹模的刃口尺寸及公差。
但由于模具的加工和测量方法不同，在进行具体计算与尺寸公差标注时，其方法也不同，通常按下述方法进行。
略3. 冲裁间隙冲裁间隙是指冲裁凸、凹模之间工作部分的尺寸之差。
如无特别说明，冲裁间隙即指双边间隙。
2.1.10 凸模、凹模的结构设计1. 凸模设计凸模又称冲头，是冲模的关键零件之一，凸模本身按其作用又可分为工作部分(即刃口)和固定部分，如图2.13所示。
2. 凹模设计3. 凸凹模4. 镶拼式凸模与凹模2.1.11 定位零件1. 挡料销挡料销的定位面抵住条料的前搭边或制件内廓的前(后)面，使条料送进步距准确。
2. 导正钉导正钉亦叫导正销，在连续模中安装在落料凸模上。
落料前由于它先插入已冲出的内孔中而获得制件良好的内孔定位，这时冲模上安装的固定挡料销，仅对条料起粗略定位的作用。
3. 侧刃在连续模中若采用导正钉精确定位有困难时，可改用侧刃定位。
侧刃定位主要用于板料厚度小于0.5mm精密零件或脆性材料的冲裁定位。
这种结构的定位元件的特点是步距定位精度高，操作方便，生产效率高，缺点是造成一定的板料消耗和增大冲裁力。
4. 导尺导尺有分离式和整体式，如图2.21所示2.1.12 导向零件1. 导板在导板模中，以导板对凸模导向，此时导板又兼作卸料板之用。
导板的厚度可取凹模厚度的0.8～1倍，长宽尺寸与凹模相同。
导板用材料为Q235A或45钢。
2. 导柱、导套(1) 滑动导柱、导套(2) 滚动导柱、导套滚动导向装置的导向是由无间隙的纯滚动副来实现的，因而与滑动式导向装置相比，其导向精度高、摩擦力小、发热量小，但刚度差，因而使用范围受到一定限制。
如图2.24所示。
2.1.13 卸料与顶件装置1. 卸料与顶件装置的型式2. 推(顶)件装置推(顶)件装置多在复合模中采用，通过它的动作将卡在凹模内的制件或废料推(顶)出来。
其结构如图2.25所示。
3. 卸料机构中关系冲裁的计算4. 弹性元件的选用与计算2.1.14 连接与固定零件1. 模柄2. 上模板和下模座它们是冲模全部零件安装的基体，又承受和传递冲压力，因此它要具有足够的强度、刚度和足够大的外形尺寸。
上、下模板(座)有带导柱和不带导柱两种。
常用标准模架的型式，如图2.29所示2.2 冲裁模设计应用2.2.1 无导向的开式简单冲裁模设计实例2.2.2 导板式落料模2.2.3 导柱式落料模2.2.4 连续模2.2.5 正装复合模2.2.6 倒装复合模2.2.7 拼块式落料模2.2.8 厚料冲孔模2.2.9 小孔冲裁模2.2.10 悬臂式冲孔模2.2.11 两同心件落料模2.2.12 硬质合金冲裁模2.2.13 棒料切断模2.2.14 非金属冲裁模2.2.15 精密冲裁模2.2.1 无导向的开式简单冲裁模设计实例1. 模具结构简介无导向开式简单冲裁模结构如图2.30所示。
2. 设计实例材料为Q235，材料厚度3mm，小批量生产。
(1) 冲裁件工艺分析(2) 排样(3) 计算冲压力(4) 冲压设备的选择(5) 确定模具压力中心(6) 冲裁模刃口尺寸计算(7) 凸模、凹模的结构设计(8) 冲裁模具总图2.2.2 导板式落料模带固定挡料销的导板式落料模结构如图2.35所示。
模具的上模部分由模柄、上模座、垫板、凸模固定板和凸模组成。
模柄与上模座采用过盈配合。
上模座、垫板、凸模固定板由销钉定位、螺钉固定。
凸模和凸模固定板采用过盈配合，凸模尾部铆接在固定板上，随后一起磨平。
垫板由高硬度钢材制成，用以承受和分散凸模压力，以免上模座被压出凹坑而使凸模上下松动。
2.2.3 导柱式落料模对于精度要求较高，生产批量较大的冲裁件，多采用导柱冲裁模。
导柱冲裁模的凸、凹模刃口由导柱、导套进行精确导向定位。
导柱式落料模的结构如图2.36所示。
导套与上模座过盈配合，导柱与下模座过盈配合。
导柱与导套之间为间隙配合，配合公差通常采用H6/h5或H7/h6。
此模具采用后置式导向方式，优点是有较大的操作空间。
该模具采用了弹性卸料装置，由卸料板、弹簧与卸料螺钉组成。
2.2.4 连续模连续模(又称级进模、跳步模)指的是压力机在一次冲压行程中，在几个不同的工位上同时完成多道工序的冲裁的冲模。
下面以用侧刃定距的连续模为例来介绍。
侧刃定距连续模的结构如图2.37所示。
在凸模固定板上，除装有一般的冲孔、落料凸模外，还装有一种特殊的凸模——侧刃凸模。
侧刃断面的长度等于送料步距。
在压力机的每次行程中，侧刃在条料的边缘冲下一块长度等于步距的缺口。
侧刃凸模前后导料板之间前宽后窄，在由宽变窄的过渡处形成一个凸肩，与条料缺口凸肩相接处，起定位作用。
当侧刃切去一个步距长度缺口时，条料便可向前送进一个步距，从而保证了孔与外形相对位置。
为防止在条料末端无法定位，也可采用双侧刃冲裁定位方式。
2.2.5 正装复合模复合模是多工序冲模中的一种。
它可在压力机的一次冲压行程中，在同一位置上，同时完成几道工序冲压的冲模。
它不存在连续模中的送料定位误差问题。
由于复合模要在同一位置上完成几道工序，因此它必须在同一位置上安装几套相对应的凸、凹模。
在模具的下模，外面装有落料凹模，里边装有冲孔凸模；而在上模，装着凸凹模(这是在复合模中必不可缺的零件)。
冲孔落料正装复合冲裁模的典型结构如图2.38所示。
冲裁时，上模部分由压力机横杆通过推件系统推出冲孔废料，冲裁件由安装在下模座下的弹顶装置将其在落料凹模中由下向上顶出。
2.2.6 倒装复合模冲孔落料倒装复合冲裁模的典型结构如图2.39所示。
上模部分有落料凹模与冲孔凸模，通过冲孔凸模固定板、垫板由销钉定位、螺钉固定装在上模座上。
凸凹模通过凸凹模固定板、垫板装在下模座上。
