4G基站设备与安装要点

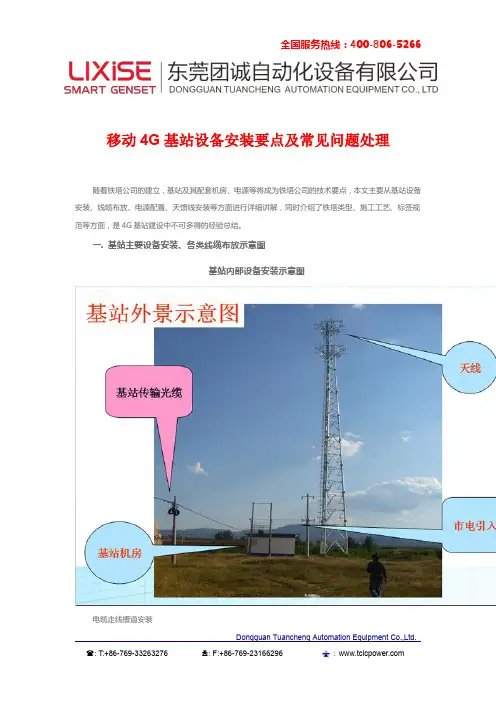

移动4G基站设备安装要点及常见问题处理
三. 基站设备安装： LTE 等主要设备 BBU-RRU、 分组交换.6100.6200.6300.9800 设备的
安装
2.3G 基站：一体化宏站 ■ 3G 基站：分布式基站 (BBU+RRU)
■ LTE: 分布式基站(BBU+RRU) ■ LTE: IP 分组: 中兴 6110 6220
2、3G 基站组网特点： 采用集中式一体化的宏站、分布式 BBU+RU 进行组网，传输采用 SDH+波分组网。一体化的宏 站 RU-天线之间信号传输采用大量的同轴电缆，成本高，施工维护不方便。 LTE 基站组网特点: LTE 分为 TDD/FDD 两种制式. 均采用分布式 BBU+RU 组网方式。传输采用 IP 分组+波分组网。 BBU--RU 之间信号传输采用野战光缆,传输质量好，成本低，组网灵活便捷，得到广泛的使用。
全国服务热线：400-806-5266
四. 铁塔类型、天馈线和 GPS 系统的安装
Dongguan Tuancheng Automation Equipment Co.,Ltd. : T:+86-769-33263276 : F:+86-769-23166296 :
一. 基站主要设备安装、各类线缆布放示意图 基站内部设备安装示意图
电缆走线槽道安装 Dongguan Tuancheng Automation Equipment Co.,Ltd. : T:+86-769-33263276 : F:+86-769-23166296 :
六. 基站示名标签使用和粘贴
1.标签的粘贴： 基站的各类布线的两端都要粘贴上标签， 标签的粘贴应正确、醒目。 2.标签类别 标签主要分为两种：纸质标签 和标牌：
基站设备安装规范
基站设备安装规范：基站部分 1 基站经纬度应准确无误。
2 机柜门应开关自如，机柜内外及各模块应干净整洁。
3 机架安装位置符合施工要求（符合图纸设计）。
4 应用16MM2的直流线与BTS相连。
5 应用16MM2的黄/绿接地线与BTS相连。
6 所有的钢性电缆的弯曲度应恰当（不能直接在接头处弯曲电缆，弯曲和接头须保持大于2CM距离）。
7 钢性电缆接头应与模块紧密相连。
8 所有模块应固定在框架上。
9 所有金属盖（盲板）应已安装。
10 设备各单板工作正常，指示灯和指示面板各种数字显示正常，电源告警开关正常，风扇运转正常。
1 应有网络优化测试报告及入网开通报告12 基站站型和设备配置应与设计相吻合13 基站接收机和发射机性能测试正常机架安装1 在有活动地板的机房内安装设备应有钢制底座，底座与楼板加固牢靠。
2 DDF架顶部距离地面1.6M，信号线应有标签表明收发。
3 机架垂直度上下偏差≤机架高度*1.0%。
4 同一列设备面板应成一直线，相邻机架的缝隙应≤3MM。
5 机架抗震加固应符合施工图要求。
6 机架接地可靠。
天馈线系统安装1 基站天馈线安装加固应符合施工图要求，安装稳定牢固、可靠，馈线外观应无损伤。
2 天馈系统的电压驻波比应小于1.5或无VSWR的告警。
3 基站天线安装高度、方位角应符合施工图要求。
4 基站天线倾角应符合施工图要求，允许偏差±1°。
5 基站天线防雷接地良好，天线应处于避雷45°角的保护范围内。
6 天线跳线应合适，有标签标明小区号。
7 采用空间分集的天线两接收天线间距应大于4M，其俯仰角应一致。
8 基站天线应与铁塔、抱杆等紧固牢靠。
9 馈线的规格、型号、路由走向应符合施工图要求。
10 馈线拐弯应圆滑均匀，曲率半径≥馈线外径的15倍。
11 馈线窗安装牢固，满足防尘、防水要求，馈线进馈线窗前应留足够的防水弯。
12 所有外部接头应用防水胶带隔离。
13 馈线末端应用标签标明小区号，有可能亦应区分接收、发14 馈线的金属外层应在上部、下部和经走线架进机房入口处就近接地（即三点可靠接地）。
4G基站设备安装施工要点分析
4G基站设备安装施工要点分析摘要：当前，移动通信4G网络基站已经广泛普及建设，而基站设备的安装施工，关乎设备及人员安全，亦是基站建设成败以及网络正常运行的关键。
本文主要从基站天馈线、室内走线架、线缆、设备机柜、蓄电池、开关电源、设备接地、设备加电等几个主要设备安装环节进行施工要点分析，是4G基站施工建设中长期积累的经验总结，以供大家参考。
关键词： 4G基站；设备安装；施工要点；一、4G基站设备组成4G基站一般由室外设备和室内设备组成，而室外设备主要指天线接收信号设备及其配套，主要有天线及馈线、远端射频处理模块RRU设备、GPS模块（也称蘑菇头）、室外走线架等；室内设备则有基站设备、设备机柜、电源柜、蓄电池、空调、走线架、接地排、各种线缆等。
二、4G基站各主要设备安装施工要点分析1、基站天线安装在进行基站天线安装时，要注意以下施工要点：①全向天线间距要求大于4.5米，铁塔上全向天线离塔身的间距要求大于3米；②定向天线同向波束间距要求大于4米；③天线的前方不应有阻挡；④天线应在避震针45度的保护范围内；⑤天线共塔安装时，相互间因靠得太近会产生能量耦合，发射天线间耦合过大，会产生互调干扰，影响通信；收发射天线间耦合过大，会造成收信机阻塞或使收信机输出信噪比下降【1】。
因此共塔安装天线时，要设法增大天线相互之间的垂直安装隔离度。
⑥基站天线安装在铁塔上时，为避免铁塔对天线的方向性图的影响，全向天线应安装塔顶位置，定向天线可安装在塔身侧面。
天线距天线杆或铁塔的距离应大于等于1.5个波长，天线间距应达到设计标准；⑦天线安装应牢固可靠，天线与支撑之间不能产生相对摆动，天线的锁紧螺母应紧固，螺杆应上双螺母；⑧天线安装完毕应按设计要求核对天线的方位度、俯仰角。
⑨天线接头安装，应按顺时针方向，均应以正北0度为起点，依次连接，以免反接或错接。
2、基站馈线安装安装基站馈线时，施工要点应注意以下几个方面：①馈线应沿铁塔爬梯一侧安装，吊装馈线时要在离电缆最上端3m 处用钢丝网悬挂在铁塔上，以防馈线脱落；电缆放完后，为了防止潮气侵入电缆，应将电缆头密封严密；②安装馈线时，不准打折扭曲、挤压和损伤电缆外皮，不准在地上拖拉电缆，不允许余度盘圈。
4G基站设备安装及常见问题处理
4G基站设备安装要点及常见问题处理随着铁塔公司的建立，基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签规范等方面，是4G基站建设中不可多得的经验总结。
一. 基站主要设备安装、各类线缆布放示意图基站内部设备安装示意图电缆走线槽道安装1.电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。
2.水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。
3.电缆走道安装牢固稳定，具备防震功能。
4.电缆应有序地绑扎在走道上。
基站内部走线槽道布线安装信号线的布放1. 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。
2. 屏蔽线外层应与接地体连接可靠。
3. 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。
4. 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。
5.信号线、高频馈线、电源线应分开布放。
电源线和地线的安装1.电源线和地线安装方法：根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长。
用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排连接。
2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、工作地线（一般为蓝色），保护地线（一般为黄色）。
但有时不同厂家提供的电源线的颜色和线经大小不同。
二. 基站电源：交流、直流配电箱开关电源、远供电源电池设备的安装1、通信基站电源系统的组成2、通信基站交流供电系统3、通信基站直流供电系统4、蓄电池5、远供电源基站交流供电系统组成基站要求引入一路以上的市电电源。
诺西LTE—4G基站系统、传输安装手册
only used once for upgrading OSE to Linux. When the system is already in Linux and it need to be upgraded into newer build, this file will not be needed. Note: this build is used only once, namely when upgrading OSE to Linux. All OSE system must once get installed using this build in order to be a Linux system. After it becomes Linux system and needs to be upgraded to newer Increment, different build (different file) will be needed.
2. Checklist
Before you start to upgrade from OSE to Linux, check whether you have following packages In this case FCMD has 3 files including FCMD‐MC‐RT_DS5012.4_22.BIN. This file is somehow
4G移动基站安装操作指导书
4G移动基站安装操作指导书施工前准备说明：文中数字序号 1)、2)…表示安装步骤；字母序号 a）、b）…表示不同场景抵达现场，依据EHS要求着装，在作业区域设立安全警示标识后开始设备安装Step1：开箱验货1)确认现场设备安装位置、走线路由及长度，电源、传输、地排等配套与设计文件相符，开箱并按装箱单清点货物并签字确认，记录BBU框ESN报后台ESNStep2：安装机柜/机框并接地将机柜/机框安装在设计位置，并用25mm2黄绿地线连接至机房室内接地排a)BTS3900L机柜场景：b) IMB/OMB机框场景：c) APM30机柜场景：Step3：安装DCDU/ ETP48100及BBU1)按照机柜门背面的安装指示标识，安装DCDU/ETP48100和BBU若模块安装在非华为机柜，需用6mm2接地线通过设备外壳或面部的接地连接至机柜内部就近接地点，安装在华为机柜/机框，无需再做接地模块安装后需与原有设备前面板在同一平面Step4：安装DCDU/ETP48100电源输入线a)直流：裁剪16mm2蓝黑电源线并压接端子，连接至DCDU与电源柜b)交流：将交流输入电源线两端分别连接至ETP48100与AC220V电源插排，多余线缆盘绕绑扎在机框旁边线缆布放时须用绝缘胶带缠绕端头，使之绝缘，电源柜侧接电时，须使用经过绝缘处理的工具，接电前需确认空开关闭或拔出熔丝电源线和信号线需间隔30mm固定，室内用白色线扣十字交叉绑扎，齐根剪平不拉尖，室外用黑色线扣，留3-5mm后剪掉Step5：天线预安装并连接跳线1)安装天线支架并调至预定下倾角；2a)常规天线：连接跳线并做好防水用防水盒或冷缩套管2b)合路天线：用绝缘胶带和防水胶带做1+3+3防水或冷缩套管3)在天线侧安装标识牌，在跳线尾部做临时标识Step6：安装天线及RRU到抱杆或墙面1)若为改造场景，原网天馈参数测量记录，然后拆除原网天线与RRU；2)安装滑轮和吊绳，将天线吊到预定高度，调整好方位角与下倾角后紧固天线；3)安装RRU扣件后将RRU挂装在抱杆或墙面主扣件上天线安装角度最大误差：方位角2度，下倾角0.5度跳线与天线的连接处300mm以内不能有折弯Step7：RRU侧电源线、光纤、GPS馈线布放1)参照设计路由将RRU电源线、光纤、GPS馈线沿走线路由穿过馈窗布放至机柜，在馈窗处留好避水弯后密封馈窗，使用馈线夹或扎带固定可靠、整齐Step8：机柜侧RRU光缆及电源线连接1a）光纤盒场景：将光纤连接至BBU LBBP和光纤盒（需现场安装）特定接口，冗余长度盘盘绕成直径200mm的线盘，固定至光纤盒附近走线架上1b）直连光纤场景：将光模块和光纤连接至 LBBP，从机柜侧布放固定至室外单模多模共框DCDU-12B RRU接线图：2)将电源线从走线架垂直穿入机柜，制作接头连接DCDU/ETP48100DCDU-12B RRU接线图DCDU-12B ,1-3扇区分别连接LOAD 0-2Step9：连接传输1a)若机房内有传输设备，直接安装传输光纤到传输设备,BBU侧光纤插在6号槽位FE1端口，从机柜左侧出线穿入走线架连接至PTN1b)若机房内不配置传输设备，传输光纤连接至ODFtep10：馈窗处接地1)用美工刀剥除RRU电源线外护套60-70mm2)将接地夹的金属片缠绕在屏蔽层上，用扎带绑扎固定,通过“防水胶带、绝缘胶带 3+3”防水规范，将接地夹另一端连接至室外接地排Step11：连接RRU线缆1)量测并裁剪25mm2地线，两端连接至RRU接地螺栓和地排2)连接跳线到RRU底部相应接口（天线和RRU端口连接关系:1-ANT1；2-ANT2…）用绝缘胶带、防水胶、冷缩管做1+1+1防水3a) 光纤盒场景：将RRU光纤两头分别连接至光纤盒及维护腔的光口3b) 直连纤场景：安装光模块后连接光纤，将多余长度盘绕固定在RRU背面4)按RRU上的标识制作电源插头并连接，紧固维护腔底部的线缆固定螺钉及电源线屏蔽夹紧螺钉，合上盖子，紧固面板螺钉RRU维护腔防水胶塞不能剪断，未走线的接口使用防水胶棒塞好Step12：安装GPS并接地1)选定安装位置打孔（M10*60mm）固定天线支架，接头处用绝缘胶带、防水胶带做1+3+3防水2)在室内馈窗1m内剪断GPS馈线，制作接头连接至避雷器，压接6mm2地线端子，保护地线两端分别安装到GPS避雷器的GND端和室外地排3)将GPS馈线在走线架上布放固定至机柜右侧，垂直进入机柜，平齐BBU后剪断制作接头4)将GPS时钟信号线黄色接头连接至UMPT单板GPS端口，从BBU右侧穿入，连接至GPS 馈线接头GPS天线必须安装在避雷针45度角的保护区域内，且天线垂直张角90°范围无遮挡Step13：标签制作与粘贴1)裁剪室内各接头（含：DCDU电源线、地线、传输、RRU光纤、RRU电源线、GPS馈线、告警线）的标签纸，撕掉背面的离型膜，粘贴于塑料标签架上2)将室内标签用白色线扣固定于线缆端头20mm处3)室外跳线、地线、光纤选用相应标签，用黑色线扣固定施工时，若现场没有配发客户标签，需粘贴临时标签固定标签时，需考虑方向和朝向，以便查看标签内容Step14：安装自检及拍照按照《中国移动LTE项目站点安装质量标准Checklist》，完成质量自检，现场督导、监理确认硬装质量并签字Step15：上电测试1)用万用表调至欧姆档测量确认DCDU的正负极和地线绝缘2)接通输入电源，测量DCDU正负极电压在-36V DC ～-60V DC后，将DCDU上对应各部件的开关拨至ON,打开BBU的PWE开关，测量BBU、RRU的输入电压在-36V DC ～-60V DC3)查看确认各模块状态正常4)待设备调试运行正常后，利用测试手机进行数据业务测试Step16：清理现场、离站1)整理现场工具和多余线缆，清洁打扫机房及天馈施工区域，将施工垃圾打包带离站点2)填写机房出入记录，关闭机房门锁，通知网管中心确认无告警后离站3)拍摄完工照片。
基站系统安装规范和要求
基站工程施工规范和要求本期山西联通GSM三、四期扩容工程采用MOTOROLA的设备，对此质量保证部做出如下相应的规范：一、基站室内外安装前的检查1、检查机房的密封程度、干燥程度、有无安全隐患2、与随工共同检查机房平面图是否合理，BTS有无扩容位置并便于维护，能否按图施工，与实际有无出入；如果发生变化，现场画出实际的施工图，并请随工签字确认。
3、检查室内是否有两个地排，并且是否独立接入大地。
检查地排上入地线的线径是否合乎要求。
4、检查室外铁塔或抱杆位置是否与图纸一致，有无接地。
5、天线的挂高是否与设计相符，避雷针的高度是否达到要求。
6、天支的位置、垂直是否合理与设计是否相符。
二、基站施工要求1、室内走线架高度、位置严格按设计图纸施工，要求横平竖直，光洁美观。
2、室内走线架横档弯钩须在横档同侧，主走线架首尾须有横档，吊挂上下在顺走线架方向上使用两个弯钩对墙和走线架进行加固，走线架应接地到室内地排。
3、设备的安装应按图施工，保证机柜水平和垂直，机柜对地固定应牢固可靠。
4、室内两个地排分别接开关电源柜的工作地和所有的设备及相关的保护地。
具体如下图所示：1：其他未注明的设备保护地（例如：电池支撑、馈线窗、设备机架等），若厂家没有特殊要求的，均采用ZRBVV1⨯10黄绿线。
2：图中所标注的ZRBVV表示阻燃双护套。
3：室内工作地排和保护地排必须单独入地。
5、避雷架的接地必须接到室外的地排上，避雷架应固定在走线架上，并应对走线架绝缘。
6、馈线窗应接一根地线到室外地排。
7、室内的跳线应保持自然平滑，防止弯度过小损伤跳线。
8、室外走线架应保证多点接地，焊接处应做防锈处理（具体施工参看相应室外走线架规范）。
9、室外地排的安装和连接方法参看下图馈线50MM 黑色地排接地线（线缆规格：BV1⨯50）馈线接地线铁塔、走线架室外接地排说明：1：铁塔上的接地排须用卡子固定在走线架或塔体上，同时保证与走线架、塔体绝缘。
2：塔上地排接地线走向应尽可能沿馈线走向布防。
基站设备安装规范(全部)
一、总则为了规范的设备安装，结合公司的实际情况，特制定以下规范。
请各个施工单位根据此规范施行。
二、安装准备在进行设备安装前，先进行以下几个方面的检查：1、将安装现场清理干净，不要将一些杂物堆放在安装现场，以免这些杂物影响安装并设备造成不必要的损坏。
2、保持安装现场干净，安装现场需配有除尘设备，应干净无灰尘。
安装和维护人员应该穿防尘服装。
3、设备安装好后，不要移动，保持固定连线不动。
4、安装现场中所有的走线，如电缆线、电源线和光缆等，应该分别走线，互相不干扰。
5、将要连接到设备上的电缆线检查，确认无误。
三、开箱验货1、包装外观检查检查包装箱的外观，包括以下几个方面外包装箱子的包装带是否牢固地绑在包装箱上，是否有松开的现象。
包装箱是否包装牢固，是否有人为撕裂现象。
包装箱是否有漏水现象。
是否有外物在包装箱上。
包装箱名称与包装箱数是否正确。
包装箱是否有破损，若有破损，作出记录并与甲方联系。
1、开箱在确认包装箱外观一切正确之后，可以打开包装箱，用专用的工具开启包装箱，否则将损坏设备。
将包装箱正放，用专用撬杆撬开木箱顶盖（严禁用铁锤击打箱体）。
2、箱内检查打开包装后，做开箱检查。
拿出箱中的装箱清单，并对照装箱清单，检查箱中的设备及附件，是否与装箱清单上的数量和名称一致。
检查包装箱内是否有异物。
检查包装箱中的塑料包装袋、泡沫是否完好。
检查各个设备的包装袋是否完好无损，检查袋内设备是否完整无缺，如有损缺，作出记录并与甲方联系。
3、取出设备在开箱检查确认无误后，就可以从包装箱内取出设备，取出过程中必须注意对设备的保护。
取出防震泡沫、备附件袋、资料袋。
由人分从两头抬出机柜，躺置放在泡沫板上。
分别检查主件、附件、资料的正确性，由专人分类保管。
如有问题，作出记录与甲方联系。
在将设备从运输包装中取出来时，必须注意下面几个方面：安装过程中，不能打开电源开关。
在打开包装过程中，操作人员必须带接地的防静电手镯或脚镯，手镯或脚镯必须和皮肤接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池组2
室外天线
ODF 开关 分组设备 电源
走线槽道
馈线窗 DDF
BBU 电源模块
交流配电箱
外Leabharlann 接市电空调
2、3G基站内部设备布线安装示意图 天 线
市电
传输光缆
室外
室外
室内
光缆
交流配电箱
DDF 155/622
2
信号线
馈线
M
馈
线
FE
窗
室外方雷接地排
GPS
开关电源
电源线
ODF 壁挂式综合柜
BTS
接地线
蓄电池
基站交流供电系统由一路380V交流市电引入、防雷箱、交流配电 箱和开关电源架中的交流配电单元组成。
基站内所有交流用电设备：开关电源、空调、照明、插座、铁塔的 航空警示灯等供电电源，均从交流配电箱的输出分路引接。
交流配电箱内需配置市电/油机切换开关、移动油机应急接口。
市电正常时，市电作为主用交流电源为基站提供交流电源；市电故 障时，将移动油机运至市电故障基站，为站内设备供电。在油机尚未 启动前，通信设备由蓄电池组供电。
通信基站电源系统的组成示意图
市电
油机
‐
a bc N
abc
3G设备 2G设备 4G设备
备用
插座 照明 空调
传输 传输
熔丝
熔丝 监控模块
▪
▪ ▪ ▪
▪▪
▪ ▪
+
▪
-48V组1 -48V组2
整流模块
备用
+
防雷箱
交流配电箱
开关电源
蓄电池组
2.通信基站交流供电系统
基站交流供电系统组成
基站要求引入一路以上的市电电源。乡镇及农村基站交流电源引入 容量建议为15kW，一般市区、城郊及县城基站交流市电引入容量建 议为20kW，特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW。
基站内部走线槽道布线安装
电源线和地线的安装
1.电源线和地线安装方法： 根据电源线和地线的实际走线路径量得所用电源线和
地线的长度，分别裁剪-48 伏电源线和工作地线、 和保护 地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与 铜鼻子的耳柄等长。用压线钳将铜鼻子压紧，用热缩管将 铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出.将 电源线的一端与BTS 机柜的电源接线柱固定，电源线沿走 线架整齐布放，并用扎带绑扎，另一端和电源柜的接线排 连接。 2.电源线的区分：电源线分为：-48 伏线（一般为黑色）、 工作地线（一般为蓝色），保护地线（一般为黄色）。但 有时不同厂家提供的电源线的颜色和线经大小不同。
室内工作、保护接地排
4G基站内部设备布线安装示意图
市电
传输光缆
电源模块
室外
室外
天 线 RU
室内
光缆
交流配电箱
DDF
电源线
馈
GPS
线
分组设备
电源模块
窗
光缆
开关电源
电源线
光
FE/GE
缆
固 定
ODF
器
落地式综合柜
BBU
避雷器
室外接地排
接地线
蓄电池
室内工作、保护接地排
走线架
基站内部电缆走线槽道安装
电缆走线槽道安装
一. 基站主要设备安装 各类线缆布放示意图
基站外景示意图
基站传输光缆
基站机房
天线 市电引入
基站2、3G内部设备安装平面示意图
电池组1
电池组2
走线槽道
基站 开关 设备 电源
走线槽道
传输设备 ODF DDF
馈线窗 室外天线
交流配电箱 外 接 市 电
空调
基站4G内部设备安装平面示意图
电池组1 综合柜
基站交流配电箱
接空调、照明 防雷器
市电引入
接开关电源 电表
油机供电
电源防雷器示意图
ab cN
电源
断路器
防雷空开
PE
电源防雷器的定义及其作用
电源防雷器：是一种低压电源的保护措施，当市电因雷击或 其他因素引致产生高脉部电压时，将会损坏电路上的设备 ，电源防雷器的作用就是在短时间内将因感应雷击而产生 的大量脉冲能量释放到安全地线上，从而保护电路上用户 地设备。防雷器件是一种浪涌抑制保护器件（Surge Protection Device），简称SPD。
二.基站电源
1、通信基站电源系统的组成 2、通信基站交流供电系统 3、通信基站直流供电系统 4、蓄电池 5、远供电源
1通信基站电源系统的组成
通信基站电源系统必须保证稳定、可靠、安 全地供电。 新建基站均配置：
一路以上的市电电源、1台交流配电箱、1 套-48V高频开关组合电源（含交流配电单元、 高频开关整流模块、监控模块、直流配电单元 ）和2组（或1组）阀控式蓄电池组组成。
4G基站设备安装要点及常见问 题处理
翟振华 2014/11/10
4G基站设备安装要点及常见问题处理
目录： 一. 基站主要设备安装、各类线缆布放示意图
基站内部设备安装示意图 二. 基站电源：交流、直流配电箱开关电源、远供电源
电池设备的安装 三. 基站设备安装：LTE等主要设备 BBU-RRU、
分组交换.6100.6200.6300.9800设备的安装 四. 铁塔类型、天馈线和GPS系统的安装 五. 介绍附属设备 光纤、ODF、DDF的功能 六. 基站示名标签使用和粘贴 七. 施工工艺 八. LTE常见问题处理。
1.电缆走道及槽道安装位置 应符合施工图的规定，左 右偏差不得＞50mm。
2.水平槽道水平度每米偏差 不得＞2mm，垂直槽道垂 直度偏差不得＞3mm。
3.电缆走道安装牢固稳定， 具备防震功能。
4.电缆应有序地绑扎在走道 上。
机房设备安装
1. 必须按照设计图来安装； 2 水平偏差：安装设备机架允许水平偏差小于等于千分之一； 3 垂直偏差：安装设备 机架允许垂直偏差小于等于千分之一； 4 最大间隙：同一列机架的设备面板应成一直 线，误差应不大于3mm，机柜的垂直偏差度、水平偏差度应小于等于千分之一，约2mm， 相邻机架的缝隙应小于等于3mm；
• 交流配电箱标准配置：
• 输入：100A/3P 1路(市电)
基站内部走线槽道布线安装
信号线的布放
1. 布放的信号线应平直，无扭 曲打结，转弯处应自然圆滑 ，符合设计要求。
2. 屏蔽线外层应与接地体连接 可靠。
3. 芯线应无损伤，焊点光滑、 均匀，无漏焊、虚焊、错焊 。
4. 系统控制器到信道机的电缆 最大允许长度应符合产品说 明书的要求。
5.信号线、高频馈线、电源线应 分开布放。
保护原理：压敏电阻为限压型器件，当两端施加工作电压时 阻值很高，漏电流为μA级。随着端电压升高，压敏电阻阻 值降低，端电压超过一定值后阻值急剧降低，漏电流可高 达20~40KA，形成雷电泄放通道。当电压降低至工作电压 后，压敏电阻的漏电流迅速减小，恢复原来状态。
通信基站交流供电系统
• 通信基站交流配电系统图
