分光器损耗计算
通信系统中分光器光衰的计算方法及应用
通信系统中分光器光衰的计算方法及应用作者：史俊涛曾强来源：《移动通信》2013年第18期【摘要】主要介绍了分光器的相关概念及原理，对链路中分光器的光衰计算方法进行了详细剖析，并结合实际的网络应用，通过计算证明，为数据网中分光器的设计应用提供了参考。
【关键词】插入损耗回波损耗分光比中图分类号：TN715 文献标识码：A 文章编号：1006-1010（2013）-18-The Calculat ion Method and Application of Optical Splitter’s Luminance Decrease in the Communication SystemSHI Jun-tao， ZENG Qiang（GCI Communications Planning and Design Institute of Guangzhou， Guangzhou 510310，China）[Abstract]This paper focuses on the concept and theory of Optical divider， and introduces the calculation method of optical splitter’s luminance decrease in detail， and furthermore provides advices to the design and application for optical splitter in the link by calculation combined with practical application.[Key words]insertion loss return loss splitting ratio收稿日期：2013-05-17责任编辑：李帅 lishuai@1 概述随着数据通信中IP技术的迅速发展，数据链路中串接分光器的组网方式应用增多，分光器的应用根据不同的网络结构情况，需选择合理的分光器型号及分光模式。
有线电视光网系统中光分路器的损耗计算
有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。

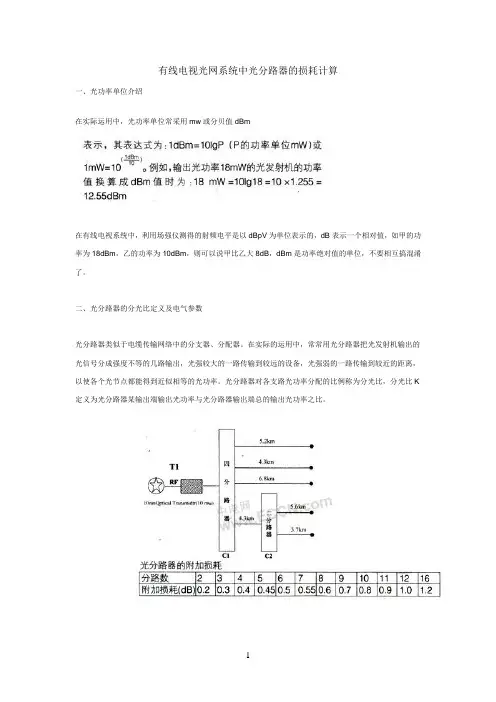

有线电视光网系统中光分路器的损耗计算
有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB ／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。
光路损耗理论计算公式
光路损耗理论计算公式EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有ONU接收侧的光功率在-8dBm到-23dBm之间。
一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超过ONU光接收饱和光功率－3dBm;ONU接收侧光功率＝OLT发射光功率- 光路损耗光路损耗=所有分光器插损值之和+光纤长度（KM）*0.4+熔纤点数目*0.1+法兰盘个数*0.2 分光器插损可参考前面的分光器规格。
OLT 发射光功率参考下面表格：5.5光通路衰减核算ODN的光功率衰减与OBD的分路比、活动连接数量、光缆线路长度等有关，设计时必须控制ODN中最大的衰减值，使其符合系统设备OLT和ONU PON口的光功率要求。
对于EPON 系统，企业标准要求光接口必须支持1000BASE-PX20（不采用1000BASE-PX10）。
考虑1dB 的光通道代价，1000BASE-PX20 的PON 口R-S 点允许衰耗范围如下：上行（ONU-OLT，1310nm）：0~25dB。
下行（OLT-ONU，1490nm）：0~25dB。
ODN光通道衰减所允许的衰减定义为S/R和R/S参考点之间的光衰减，以dB表示。
包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减总和。
图1－1为ODN光通道模型。
核算公式：ODN 光链路衰减= (dB) ODN 光链路衰减+Mc ≤ 系统允许的衰减公式中： ：为光通道全程n 段光纤衰减总和；：为m 个光活动连接器插入衰减总和； ：为f 个光纤熔接接头衰减总和；光分纤箱S/RR/S图1－2 ODN 光通道模型∑=mi Ki 1∑=pi Mi 1∑=ni Li1∑∑∑∑====+++hi ni pi mi FiMi Ki Li 1111：为h 个光分路器插入衰减总和；Mc ：光纤富余度本方案中，ODN 的部署基本相同，核算光衰减值时主要考虑光分路器的类型和ODN 的距离。
有线电视光网系统中光分路器的损耗计算
有线电视光网系统中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB ／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。
光分路器计算方法
一．特定（即具体的某个）光分路器参数定义及测试方法：
1. 插入损耗：IL = -10*LOG（Pout(channel)/Pin）
Pout(channel) 输出端光功率，Pin输入端（COM）光功率
2. 偏振相关损耗： PDL =| MAX(ILp)-MIN(ILp)|
MAX(ILp)偏振最大插入损耗，MIN(ILp)偏振最小插入损耗
3. 通道均匀性：Uniformity =| MAX(IL(channel))-MIN(IL(channel)|
通道间最大插入损耗与最小插入损耗之差
4. 回波损耗（input）：RL=-10*LOG（Pin( reflect) /Pin）
Pin( reflect) 输入端反射光功率，Pin输入端（COM）光功率
5. 方向性：DIR=-10*LOG(MAX(Pout(channel n))/ Pin(channel m)
从任意通道输入信息，测试其余通道的信息串扰，其最大值定为方向性。
二．光分路器性能参数标准的计算方法：
1. PLC型光分路器重要参数标准（出自国际标准GR-1209-CORE）的计算方法，也为各参数的最大值：
均匀性具体数值：
2.熔融拉锥式（FBT）
1X2光分路器性能参数
1XN（N>2）光分路器性能参数
NXN(N>2) 光分路器性能参数
（3）方向性
其方向性计算方法：
方向性：DIR=-10*LOG(MAX(Pout(channel n))/ Pin(channel m)
从任意通道输入信息，测试其余通道的信息串扰，其最大值定为方向性。
PON网络中光路损耗值简单计算方法
PON网络中光路损耗值简单计算方法
光路损耗值算：
ODN ( Optical Distribution Network) ：光配线网络，用于在OLT和ONU间提供光通道。
ODN通常由光纤光缆、光连接器、光分路器以及安装连接这些器件的配套设备组成。
ODN包括五个部分：馈线段、光缆分配点、配线段、光缆接入点和入户段。
光損耗算法: 光全程损耗=活动连接损耗+光缆线路损耗+分光器损耗+插入损耗
各器件正常衰减值：光纤适配器（法兰盘）0.5DB/个；光缆线路0.35 DB/公里；分光器是2的次方计算，一次方约为3.5 DB，也就是说1：4的分光器约7 DB，1：8的分光器约10.5 DB，1：16的分光器约14 DB，1：32的分光器约17.5 DB，1：64的分光器约21 DB。
PON口发光一般在+3.3DB左右，经过局端ODF架、主干光缆（约按3KM计算）、光交跳线，到达小区内一级分光器前应该是+1DB左右。
如果一级分光器为1：8，二级分光器为1：8，到达用户端光损耗值值应该为-20DB左右
如果一级分光器为1：8，二级分光器为1：16，到达用户端光损耗值值应该为-23.5DB左右
如果一级分光器为1：8，二级分光器为1：4，到达用户端光损耗值值应该为-16.5DB左右
如果一级分光器为1：4，二级分光器为1：8，到达用户端光损耗值值应该为-16.5DB左右
如果一级分光器为1：4，二级分光器为1：16，到达用户端光损耗值值应该为-20DB左右。
光分路器的损耗计算
分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。
