沪科版九年级物理 第14章 了解电路 单元测试题(无答案)
第14章了解电路
一、选择题
1.如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）
A. 梳子失去了一些电子
B. 梳子得到了一些电子
C. 头发得到了一些电子
D. 头发和梳子间没有电子转移
2.如图所示的电路中，下列说法中正确的是（）
A. 电灯L１、Ｌ２是串联
B. 电流表测电灯L１的电流
C. 电流表测电灯L２的电流
D. 开关S只控制电灯L２
3.下列现象中，由于摩擦起电造成的是（）
A. 演奏二胡时，琴弓的弓毛与琴弦摩擦产生声音
B. 冬天感到手冷时，双手摩擦会使手变暖和
C. 在干燥的天气里脱毛衣，会听到轻微的噼啪声
D. 把钢针沿磁体摩擦几下，钢针就能吸引铁屑
4.如图所示电路，当开关闭合时，若三个电阻、、串联，则图中○里两块电表应为（）
A. ①是电流表、②是电压表
B. ①②都是电压表
C. ①是电压表、②是电流表
D. ①②都是电流表
5.如图所示，是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是（）
A. B.
C. D.
6.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将（）
A. 大于0.4A
B. 小于0.4A
C. 等于0.4A
D. 无法确定
7. 下列粒子中，带正电的是（）
A. 电子
B. 质子
C. 中子
D. 原子
8.电与我们的日常生活息息相关，下列有关说法正确的是（）
A. 电源是提供电压的装置，有电源的电路中就有电流
B. 正电荷移动的方向是电流的方向
C. 金属导线中自由电子定向移动的方向与电流方向相反
D. 组成电路的元件只有导体没有绝缘体
9.如下图所示，电压表测L1两端的电压，哪一个图是正确的（）
A. B. C. D.
10.如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）
A. a处
B. b处
C. c处
D. d处
二、填空题
11.电路中有电流的条件是：必须有________ ，而且电路是________ ．
12.用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有________的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带________（同/异）种电荷相
互排斥，摩擦起电的实质是________在物质间转移。
13.我国家庭电路的电源电压是________ V；对人体安全的电压一般________ V；语言复读机工作时需要6V的电源，这可以由________ 节干电池________ 联而成。
14.在“用电压表测电压”实验中，连接电路时，电键应处于________状态（选填“闭合”或“断开”），电压表应与被测物体________联连接（选填“串”或“并”），且电压表的________接线柱靠近电源正极一侧。
能与电源两端直接相连的是________（选填“电压表”或“电流表”）
15.天花板上挂了三个轻质小球，相互作用如图所示，已知A球会被用丝绸摩擦过的玻璃棒所排斥，则另外两球的带电情况是：B________，C________．
16.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。
17.如图所示电路，若闭合开关，电路将是________（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线________即可；若要使电路中的两灯并联，则要将导线________改接到接线柱________．
三、作图题
18.如图所示，在两个“○”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路．
19.请你在方框内完成病房呼叫电路的设计，设计要求：共有两张病床，当某病床呼叫时对应的信号灯亮，同时电铃响．提供器材：电池一组，小灯泡两只（L1、L2），开关三只，电铃一只，导线若干．
四、实验探究题
20.某班同学对串、并联电路电流规律进行了探究.小明按如图所示电路连接电路；
（1）在连接电路时，开关必须________．连接完各元件，闭合开关后，小明观察到灯泡比灯泡要亮一点，从而得出：“串联电路中，越靠近电源正极灯泡越亮”的结论，为验证小明的观点是否正确，请你设计一个实验，在虚框中画出该实验所用的电路图________；
（2）小明在图中的A点串联接入一个电流表，闭合开关后发现电流表指针如图乙所示，其主要原因是________；
（3）小华同学对并联电路的电流特点进行了探究，如图乙所示，分别测出了A、B、C的电流、、
，并将数据填入到下表中，为使结论更具有普遍性，接下来应该采取的操作是后，再进行实验；
A. 改变开关位置
B. 更换规格不同的灯泡
C. 将灯泡、的位置互换
（4）实验中将电流表正负极分别接入图乙的A、B两点时，闭合开关后，则灯________、________.（选填，“会发光”、“不会发光”）
21.如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流．
（1）请你用笔画线表示导线，在图1中帮他们完成电路连接，以符合要求．
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为________A．（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为
________A．
22.某同学做两个灯泡的并联实验时连成如图电路，回答下列问题：
（1）闭合开关后电路将________。
（选填“通路”“断路”或“短路”）
（2）去掉导线a后电路是________联的。
（3）改变a、b、c三导线中的一根，使电路成为并联电路。
（先在原导线上打“×”，后再更改接法）。
沪科版九年级全一册第十四章-了解电路单元检测卷-(含答案解析)
第十四章了解电路单元检测卷一、选择题1．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路2．以下电路图中与实物图一致的是（）—A．B．C．D．3．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是( )A．10 mA B．20 mA C．200 mA D．100 mA4．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．不能确定5．小明家的一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此A．短路B．通路C．断路D．支路6．如图所示，电源电压不变，R1、R2为定值电阻且R1＞R2。
开关 S 闭合后，电流表示数最小的是（）A．B．·C．D．7．用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭8．如图所示，能够正确表示电路连接的是图（）~A．B．C．D．9．如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc =6V ，U dc =0,若电路中只有一处故障，则其故障原因可能是（ ）A ．小灯泡灯丝断了B ．小灯泡被短路了C ．开关接触不良，断路了D ．电流表断路10．如图所示，开关S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现=3.0V ac U ，=0V ab U ， 3.0V bc U 。
九年级物理上册《第十四章 了解电路》单元检测卷及答案(沪科版)
九年级物理上册《第十四章了解电路》单元检测卷及答案(沪科版)一、填空题(每空2分,共40分)1.如图所示,将玻璃板架到两摞书之间,下方放一些小纸屑,用丝绸在玻璃板上反复摩擦,小纸屑就会上下跳跃.这是因为摩擦后的玻璃板带上电荷,能小纸屑,小纸屑与玻璃板接触后,带上(选填“同种”或“异种”)电荷,又互相排斥.2.如图所示为人们所喜爱的电动自行车,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了.车钥匙的作用相当于电路中的,给电动车充电时,蓄电池相当于电路中的,将电能转化为储存起来.3.某品牌榨汁机为了保障安全,设置了双开关——电源开关S1和安全开关S2,当杯体放置在主机上时,S2自动闭合,此时再闭合S1,榨汁机才能启动,则这两个开关是联的.某品牌抽油烟机的主要部件是照明灯和抽气扇(电动机),它们可以独立工作,互不影响,则照明灯和抽气扇是联的.4.有一种节日小彩灯上串联着20只小灯泡,当将其接入电压为220 V的家庭电路时,每只小灯泡都正常发光,若电源插头处的电流为150 mA,那么通过第5只小灯泡的电流是A;每只小灯泡两端的工作电压是V.5.某拆弹专家正在拆除设置在飞机上的定时爆炸装置,如图所示.为使爆炸装置停止工作,应剪断导线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过,因为起爆器(选填“是开路”或“被短路”).6.如图所示,要使灯L1和L2串联,则应该只闭合开关;如果要使灯L1和L2并联,则应该只闭合开关;绝对不允许同时闭合的开关是.7.如图甲所示的电路,闭合开关后,两灯泡正常发光,电压表V1和V2的指针位置相同,如图乙所示,则L2两端的电压为V,L1两端的电压为V,电源电压为V.8.在如图所示的电路中,电源电压保持不变.若电路中某一电表出现开路,闭合开关S后,两灯均不发光,则出现开路的电表是.若灯L1、L2中某一灯的灯丝被烧断,此时,两灯中有一灯不发光,则三个电表中示数一定大于零的电表是.二、选择题(每小题3分,共30分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.下列关于电流、电压的叙述正确的是( )A.只要电路两端有电压,电路中就一定有电流B.只要电路闭合,电路中就会产生电流C.电压是形成电流的原因,要让电路中有电流,电路两端就要有电压D.当电路中的电流为零时,电源电压也为零10.如图所示的电路图中,开关闭合后,两个灯泡属于并联的是( )A B C D11.如图甲所示的电路中,闭合开关后灯泡发光,如图乙所示是用带绝缘柄的金属棒把两个验电器连接起来的瞬间(验电器C的带电情况与毛皮摩擦过的橡胶棒相同).根据图中信息可以判断出( )甲乙A.开关中电流的方向是由A向BB.开关中自由电子定向移动的方向是由A向BC.金属棒中电流的方向是由C向DD.金属棒中自由电子定向移动的方向是由D向C12.具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节新干电池.关于该手电筒,下列说的是( )法错误．．A.金属弹簧的弹性和导电性可防止电路接触不良,造成开路B.干电池为电源,按键为电路开关C.灯泡发光时,灯泡两端的电压为3 VD.该电路的电源电压为5 V13.如图,用细线悬挂着A、B、C、D、E、F六个轻质小球,它们之间相互作用的情况如图所示,则以下描述正确的是( )A.小球A、D一定带同种电荷B.小球E可能带电C.小球B、C可能带异种电荷D.小球B可能不带电14.如图所示,电源电压不变,开关S闭合后,下列说法正确的是( )A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大15.汽车安全带未系提示器由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下列各图中,能够满足要求的是(R是限流电阻)( )A B C D16.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A第16题图第17题图17.如图所示,开关S闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3且I1>I2=I3(I1、I2、I3均不为0).关于此电路,下列说法正确的是( ) A.电路完好无故障 B.L1灯丝断了C.L2灯丝断了 D.L3灯座处发生了短路18.(多选)如图所示的电路中,闭合开关S1、S2,电流表、灯泡L1和L2均能正常工作,则下列说法正确的是( )A.开关S1闭合,S2断开,电源外部电流的流向为d→c→b→e→aB.开关S 1、S 2都闭合,灯泡L 1和L 2并联C.开关S 1、S 2都闭合,通过灯泡L 1、L 2的电流大小无法确定D.闭合S 1、S 2中任意一个开关,都会有灯泡发光 三、作图题(共4分)19.(2分)灯L 1、L 2串联,用电压表测灯L 2两端的电压,连接电路如图所示.图中只有一根导线连错了,请你在连错的导线上画“×”,并画出正确的导线.20.(2分)在抗击新型冠状病毒的斗争中,医务人员需要随时看护患者,临时使用的一种呼唤电路如图所示(图中未画完整).要求:开关S 1控制指示灯L 1和电铃;开关S 2控制指示灯L 2和电铃.请在图中连线,形成符合要求的完整电路图.四、实验探究题(共20分)21.(4分)小红在干燥的天气里用塑料梳子梳头时,发现头发随着梳子飘起.她知道这是因为梳子带了电,但不知道带的是正电还是负电,为了探究这个问题,请你帮她完成实验的设计. (1)实验器材:丝绸、玻璃棒、塑料梳子、细线等. (2)实验的原理: . (3)实验方案及判断方法: .22.(8分)小明和小华同学在“探究串联电路电压的规律”实验中,都设计了如图所示的电路.U AB /V U BC /V U AC /V 1.41.42.8(1)小明按如图所示的电路图完成了实验,并把数据记录在表格中.分析实验数据得出两个实验结论:①串联电路两端的电压等于各部分电路两端的电压之和;②串联电路中,各部分电路两端的电压相等.(2)实验结束后小明和小华相互交流,小华指出结论②是错误的,造成结论错误的原因是 .(3)小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点并把接线改接到C接点上,这个方法(选填“能”或“不能”)测出L两端的电压,理由是.2(4)小华在实验中测量L2两端的电压时,两灯突然熄灭,电压表示数变为零.小华用电压表检测L1两端的电压,示数等于电源电压,由此可判断出L1的故障是.那么L2是短路还是正常的?小华在原电路中又添加了一个电学器材,就检验出了结果,他的方法可能是.23.(8分)小宇按图甲所示电路探究并联电路电流的关系.甲乙(1)实验时,将电流表接入电路中A处,闭合开关后电流表指针偏转情况如图乙所示,原因是.(2)纠正错误后,把电流表分别接入电路中的A、B、C处,测出对应的电流,实验数据如表所示.表格所记录的数据中,明显错误的数据是,造成错误的原因可能是.实验次数I A/A I B/A I C/A1 0.1 0.2 1.52 0.2 0.3 0.53 0.3 0.4 0.7(3)在某次实验中接线时,小宇接好最后一根线,电流表指针就发生偏转了,原因是.(4)由实验数据可知,在实验中,电流表必须选用大量程的有次.五、综合应用题(共6分)24.如图是小明自制的电热垫的示意图,虚线表示电热垫内的电热丝,它的某处已经断开,但是从外表无法看出.为了检测是哪里断开了,小明将5枚大头针分别插在图中所示的A、B、C、D、E 处,使之与电热丝接触,然后将电热垫的插头与3 V的电源相连,使电压表的一个接线柱始终接A,另外一个接线柱依次接B、C、D、E,电压表的读数分别是U AB=0 V、U AC=0 V、U AD=3 V、U AE=3 V.(1)实验中的大头针相当于.(2)断点的位置在哪两点之间?如何找到断点的具体位置?参考答案1.吸引同种2.开关用电器化学能3.串并4.0.15115.a没有被短路6.S2S1、S3S2、S37.28108.电流表A电压表V、电流表A9.C10.A 11.B12.D 13.C14.A15.C16.D17.C18.BC 19.如图所示.20.如图所示.21.(每空2分)(2)同种电荷相互排斥,异种电荷相互吸引(3)将梳过头的梳子用细线吊起,用丝绸摩擦过的玻璃棒靠近梳子的一端,观察是相斥还是相吸.如果相互吸引,则梳子带负电;如果相互排斥,则梳子带正电(合理即可)22.(除标注外,每空2分)(2)选取的两个小灯泡的规格相同(1分) (3)不能(1分) 电压表的正、负接线柱接反了,指针反偏(4)开路用另外一个小灯泡与L1并联(或替换L1),如果这个小灯泡与L2都发光,则L2正常;若只有这个小灯泡发光,L2不发光,则L2短路(合理即可)23.(除标注外,每空2分)(1)电流表量程选大了(2)1.5电流表使用的是小量程,读数时却按大量程读数了(或读数时看错量程) (3)连接电路过程中,开关没有断开(1分) (4)1(1分)24.(1)接线柱(1分)(2)断点在C、D之间.(2分)慢慢把C处的大头针沿着电热丝由C点向D点移动,当电压表示数刚好为3 V 时,断点就在此时所移动的大头针所在的位置.(3分)。
2020年沪科版九年级物理第十四章《了解电路》单元试卷(解析版)
第十四章 了解电路一、选择题1.电路中形成电流的条件是A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子【答案】C【解析】试题分析：电源是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．电路中形成持续电流的条件是：有电源，电路是闭合电路．考点：本题考查有持续电流的条件点评：（1）掌握电源是提供电能的，有电源能得到电压，电压是形成电流的原因．（2）掌握电路的三种状态：通路、断路和短路．2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷【答案】D【解析】【分析】同种电荷相互排斥，异种电荷相互吸引．【详解】根据图可知，甲、乙两球相互排斥，根据电荷间的作用规律，同种电荷相互排斥可知，两球都带电，且带的是同种电荷．故选D ．3.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是A. 甲、乙都是电流表B. 甲、乙都是电压表C. 甲是电流表，乙是电压表D. 甲是电压表，乙是电流表【答案】C【解析】【详解】若甲是电压表，则右边灯泡短路，不能发光，所以甲是电流表；此时若乙是电流表会造成电源短路，所以乙是电压表．4.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动．对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电【答案】C【解析】AB、玻璃棒带正电，若能吸引吸管A，则A有两种可能，即可能带负电、也可能不带电，故AB错误；CD、玻璃棒带正电，若能排斥吸管A，则A一定带正电，故C正确，D错误．故选C.点睛：带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引．5.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数A. 在a处最大B. 在b处最小C. 在C处最大D. 三处都是一样【答案】D【解析】解答：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A. B. C三处电流大小相同．故选D.点睛：（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．6.关于如图所示电路，以下说法正确的是（）A. 只接通S1，灯亮、电铃响B. 只接通S2，灯亮、电铃响C. 只断开S3，灯亮、电铃响D. 只断开S1，灯亮、电铃响【答案】B【解析】【详解】A、只接通S1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B、只接通S2，灯泡和电铃串联，因此灯亮且电铃响；正确．C、只断开S3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D、只断开S1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B．7.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象【答案】D【解析】【分析】（1）验电器是用来检验物体是否带电的仪器；（2）人们规定正电荷定向移动的方向为电流方向；（3）绝缘体不容易导电的原因是能够自由移动的电子很少；（4）空中两块带异种电荷的云靠近时，会发生放电现象，产生雷电．【详解】A、验电器虽然能够检验出物体是否带电，但不能测出带的电量具体数值，故A说法不对；B、人们规定正电荷定向移动的方向是电流方向，电子带负电，它的移动方向和电流方向相反，故B说法不对；C、绝缘体内有电子，但大多数都不能自由移动，故不容易导电，故C说法不对；D、雷电是带异种电荷的云靠近时发生的剧烈放电现象，故D说法正确．故选D．8.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：3【答案】D【解析】【分析】由电路图可知，电阻是并联的，电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，结合欧姆定律可以求解电阻之比．【详解】因电流表A1测的是干路电流，电流表A2测的是电阻R2的电流，且电流表A1与电流表A2的读数之比是5：2；由并联电路的电流关系可知，流过电阻R1的电流与流过电阻R2的电流之比应该是3：2；电阻R1与R2两端电压相等，根据欧姆定律知，电流与电阻成反比，故两个电阻之比为：R1：R2=2：3；故选D．9.如图所示，取两个相同验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【答案】B【解析】【详解】ABC．由题图可知，A验电器带负电，B验电器不带电．用带绝缘柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，A金属箔的张角减小，B金属箔的张角增大，故AC错误，B正确．D．电流的方向与负电荷定向移动方向相反，因此瞬间电流的方向从B流向A，故D错误．10.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示．接通电路后发现L1要亮一些，则下列判断正确的是（）A. L1的电阻比L2的小B. L1的额定功率比L2的大C. 两灯正常工作时L1发光要暗一些D. 若将两灯并联接入电路，L1发光要亮一些【答案】C【解析】试题分析：两灯串联时电流相等，L1比L2亮说明P1＞P2，由P=I2R可得：R1＞R2，故A错误；两灯的额定电压相等，则由P=可得：P1额＜P2额，即两灯正常工作时，L1要比L2暗一些，故B错误，C 正确；若将两灯并联，则两灯两端的电压相等，由P=可得：L1的实际功率要小于L2的实际功率，则D错误；故选C．11.用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是A. 蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上B. 蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上C. 以上两种接法效果相同D. 以上两种接法都不行【答案】B【解析】一节蓄电池的电压为2V，三个单个蓄电池组成的电源电压为6V，根据电压表的使用方法可知电压表应选0∼15V的量程，且电流从正接线柱流入负接线柱流出．故选B.点睛：（1）一节蓄电池的电压为2V，蓄电池组的连接是串联；（2）根据电压表的使用规则①电压表要并联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）；③被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．12.如图所示，如图是小文连接的实验电路，与这个实验电路对应的电路图是图中的A. B. C.D.【答案】A【解析】【详解】由电路可知,电流只有一条路径,是串联电路．从电源的一个极开始,依次是开关、灯泡L1和L2，再到电源的另一个极．故选A.【点睛】由实物图画电路图的方法：先分析电路连接情况，看看电流有几条路径，若只有一条就是串联；若电流有多条路径就是并联，然后再看干路上有什么元件，支路上有什么元件，到此电路图就画出来了．二、填空题13.打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因___________而带了电，带电体有________的性质，所以绒毛被吸在镜面上．【答案】(1). 摩擦(2). 吸引轻小物体【解析】【分析】物体有时摩擦过后，会由于摩擦起电，而能够吸引轻小物体【详解】用干绸布擦拭穿衣镜，擦过的镜面很容易吸上细小绒毛，这是由于此时的镜面因摩擦而带了电，带电体有吸引轻小物体的性质．14.如图为小红家的一个带开关、指示灯和多个插座的接线板．接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________（选填“开路”或“短路”）．【答案】(1). 并(2). 短路【解析】【详解】接线板上的多个插座与指示灯互不影响，所以它们是并联的；“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路．15.如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电表的示数变大，故障发生在电阻R、灯L上，其他元件仍保持完好．①此时小灯L_____（选填“一定发光”、“一定不发光”或“可能发光”）．②将电流表A与R位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是（写出所有可能故障）_____．【答案】(1). 一定不发光(2). 灯断路或灯断路且R短路【解析】【详解】由图可知R与灯泡L串联，电压表测量灯L两端的电压；①两表中一个示数变大有两种可能：一是电流表的示数变大，则应该是电路中电阻R短路或灯泡L短路，导致总电阻变小，但电阻R短路会导致电压表的示数也变大，而灯泡中电流增大，即灯泡变亮，由于原来灯泡正常工作，一定会烧坏灯泡；这样会最后引起电流表的示数先变大后变为零；二是电压表的示数变大，电流表的示数变小，则应该是电路中灯泡L断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．所以发现其中一个电表的示数变大，小灯L一定不发光．②若将电流表A与R位置互换后，再次闭合电键，电压表测量电源两端的电压；由于电压表V的示数不发生变化，说明电阻R 并未断路，因此发生的电路故障是灯断路或灯断路时且R 短路．16.一位同学在探究“电路电流规律”时，用电流表测量电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是________电路，判断的依据是________．【答案】 (1). 串联 (2). 电路中各处电流不相等【解析】试题分析：电路中A 、B 、C 三点电流分别为0.3A ，0.5A 和0.8A ，可判断此电路不可能是串联电路，因为串联电路中各处电流相等．考点：串联电路的特点点评：本题根据串联电路的特点解答，串联电路中各处电流相等17.一节干电池的电压为___________伏．家庭电路的电压是________．【答案】 (1). 1.5 (2). 220V【解析】本题依据对生活中常见电压值的了解写出答案．解：（1）一节干电池的电压是1.5V ；（2）家庭电路的电压为220V ；故答案为（1）1.5V （2）220V ；．点评：要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V ；一节铅蓄电池的电压是2V ；家庭电路的电压为220V ；对人体安全的电压为不高于36V ；18.如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光．电压表示数为6V ,则电路中故障是________,电源两端电压为________V ．【答案】 (1). 短路 (2). 6【解析】【分析】 开关闭合时，灯泡不发光，说明电路断路或短路，因电压表示数为0，说明灯泡短路或电阻断路．【详解】开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R 断路；当开关断开时，灯仍不发光，但电压表示数为6V ，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R 没有断路，所以故障只能是灯泡L 短路；开关断开时，电压表与电阻R 串联，电压表测量的是电源电压，即电源电压为6V ．19.如图所示，电源电压不变，将定值电阻R 1和R 2串联后接在电源上，R 1消耗的功率为3W ，R 2消耗的功率为6W ，则R 1＝_______R 2；若将它们并联后仍接在该电源上，则电路消耗的总功率为_______W ．【答案】 (1). 0.5 (2). 40.5【解析】 当两电阻串联时，2111222231 62P I R R P I R R ====，所以R 1=0.5R 2，电路消耗的总功率 22121213693U U P P P W W W R R R =+===+=+串，整理得2127U W R =，并联的总电阻212111212?233R R R R R R R R ===+并，所以电路消耗的总功率22211332740.52223U U U P W W R R R ===⨯=⨯=并并． 故答案为0.5；40.5．【点睛】本题考查电功率的计算，关键是计算电阻的关系以及电阻与电功率的关系，难点是计算电阻与电功率的关系，这是本题的转折点，要知道串、并联电路电流、电阻的关系．20.发电机的原理是________．为了确保用电安全，对人体的安全电压是________．【答案】 (1). 电磁感应现象 (2). 不高于36V【解析】【分析】（1）电磁感应现象中机械能转化为电能，所以发电机的原理是电磁感应现象；（2）人体安全电压为不高于36V 的电压；【详解】发电机是利用电磁感应现象的原理制成的，工作时将机械能转化为电能；对人体来说，只有不高于36V 的电压才是安全的；21. 一台扩音机的最大输入信号电压是500 mV ，等于____ V ，一电阻的阻值为0.002MΩ，等于____Ω．【答案】0.5；2×103 【解析】试题分析：根据单位间的进率关系可知，500 mV=0.5V ，0.002MΩ=2×103Ω．【考点定位】单位换算22.有两个电阻，R 1＝4Ω，R 2＝6Ω，如果把它们并联在电路中，通过它们电流分别为I 1、I 2，它们两端的电压分别为U1 、U2，则I1:I2=__________，U1:U2=___________．【答案】(1). 3∶2 (2). 1∶1【解析】【详解】∵R1、R2并联，∴U1=U2=U，∴U1:U2=1:1；又∵I=U/R，∴I1:I2=(U/R1):(U/ R2)=R2:R1=6Ω:4Ω=3:2．三、实验探究题23.拓展性学习小组的同学合作进行探究“串联电路的电压特点”，设计了图Ⅰ电路，并连接了图Ⅱ电路．（1）图Ⅱ的实验电路连接中有一处错误，无法完成实验，连接错误的导线是________（填“a”、“b”或“c”）．（2）正确连接后，继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图．①图Ⅲ中甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中与图Ⅰ电路中电压表V1对应的曲线是________（填“甲”或“乙”）．②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是________．从图中还可求得R1的阻值为________Ω，R2的最大阻值为________Ω（3）拓展探究：同学们根据串联电路的电压特点，重新设计如图Ⅳ电路（电源电压未知），利用电压表和定值电阻R0（已知阻值）测量未知定值电阻Rx的阻值．①闭合开关S，________开关S1，________开关S2，测出电源电压记为U②闭合开关S，________开关S1，________开关S2，测出Rx电压记为Ux③R x表达式为________．【答案】(1). b(2). 甲(3). 串联电路中总电压等于各分电压之和(4). 20(5). 40(6). 断开(7). 闭合(8). 闭合(9). 断开(10). R X=U X.R0/(U-U X)【解析】试题分析：本题考查串联电路的特点，难点在于对图像Ⅲ的分析．改实验中需要将两个电压表分别并联在定值电阻和滑动变阻器两端，所以导线b接法错误，应该接在滑动变阻器的左端；①由图Ⅲ可知甲表示电压随电流增大而增大，由欧姆定律可知甲图像是定值电阻两端电压，即电压表V1的示数；②由图Ⅲ可知，当电流相等时，甲乙两电表示数之和始终等于6V，所以可以得出结论：串联电路中总电压等于各分电压之和；R1的阻值为：1114200.2U VRI A===Ω当R2两端电压最大，电流最小时，R2的阻值最大，即2max2max2min4400.1U VRI A===Ω；由图Ⅳ可知闭合S，断开S1，闭合S2，读出电压表示数U（电源电压）；闭合开关S、S1，断开S2，读出电压表示数U x（R x两端电压）．所以Rx表达式为：02XXU RRU U=- .点睛：探究串联电路电压特点时，根据串联电路中总电压等于各分电压之和来分析；只用一个电压表的未知电阻时，将定值电阻和未知电阻串联，用定值电阻两端电压和阻值之比间接测量通过未知电阻的电流，利用欧姆定律即可求得未知电阻的阻值．小海和小梅一起做“探究并联电路中电流的规律”实验．24. 图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选填“A”“B”或“C”）处的电流．25. 请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路___________．移动后电流表测量的是_____（选填“A”“B”或“C”）处的电流．26. 测出A、B、C三处的电流如表所示，由此得出初步结论：_____（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_____．A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论27. 当L1灯泡发生断路时，L2亮度_____（填“变亮”“变暗”或“不变”）．28. 另一实验小组的小利同学连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是：_____．29. 小利同学纠正错误后通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是：_____．【答案】24. C 25. (1). (2). A26. (1). I C=I A+I B(2). B27. 不变28. 电流表正负接线柱接反了29. 测量数据只有一组，具有偶然性【解析】【24题详解】电流表在干路，所以测量的是C处的电流【25题详解】将L2左端导线联改为连接电流表负接线柱，则测量的是L1 支路的电流，即A处，电路图如下：【26题详解】并联电路中，干路电流等于各支路电流之和；多次实验测量几组不同的数据，故A正确，BCD均无法测得多组数据．【27题详解】并联电路各支路互不影响．【28题详解】正接线柱电流流入，负接线柱电流流出，电流表指针反偏，正负接线柱接反．【29题详解】实验应测量多组数据，只测一组数据具有偶然性，不具有说服力．30.电流的测量（1）测量工具：________，符号为________．正确使用电流表①使用前：观察量程和分度值．②两个量程：量程为3A时，最小刻度值是0.1A；量程为0.6A时，最小刻度值是0.02A．（2）电流表的使用规则①电流表要________联在电路中．②“+”、“﹣”接线柱的接法要正确．电流要从电流表的“+”接线柱________，从“﹣”接线柱________．③被测电流不要超过电流表的量程．④不允许不经过用电器而把电流表直接连到电源的两极上．使用注意事项可归纳为：“两要”、“两不”、“两看清”．①“两要”：电流表要串联到待测电路中，电流要从电流表的“+”接线柱流进，从“﹣”接线柱流出．②“两不”：不能超过电流表的量程，不允许直接接到电源的两极上．③“两看清”：看清量程和分度值．【答案】(1). 电流表(2). (3). 串(4). 流入(5). 流出【解析】【详解】（1）电流的测量工具是电流表，在电路中的符号是；（3）电流表的使用规则，①电流表要串联在电路中．②“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出．【点睛】①电流表是测量电路电流的仪表；②电流表的使用规则a．电流表要串联联在电路中．b．“+”、“-”接线柱的接法要正确．电流要从电流表的“+”接线柱流入，从“-”接线柱流出，否则指针会倒转．c．被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触．d．不允许不经过用电器而把电流表直接连到电源的两极上，这样会烧坏电流表或电源，甚至引发火灾．四、综合题31.如图所示电路图，已知电流表示数为1A，经过L1的电流为0.3A，L2两端的电压为2V．（1）求经过L2的电流？（2）L1两端的电压为多少？【答案】（1）0.7A；（2）2V【解析】【详解】由电路图可知，两灯泡并联，电流表A测干路电流；(1)根据题意可知,干路电流I＝1A,经过L1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以,经过L2的电流：I2＝I−I1＝1A−0.3A＝0.7A；(2)因并联电路中各支路两端的电压相等，所以,L1两端的电压：U1＝U2＝2V.。

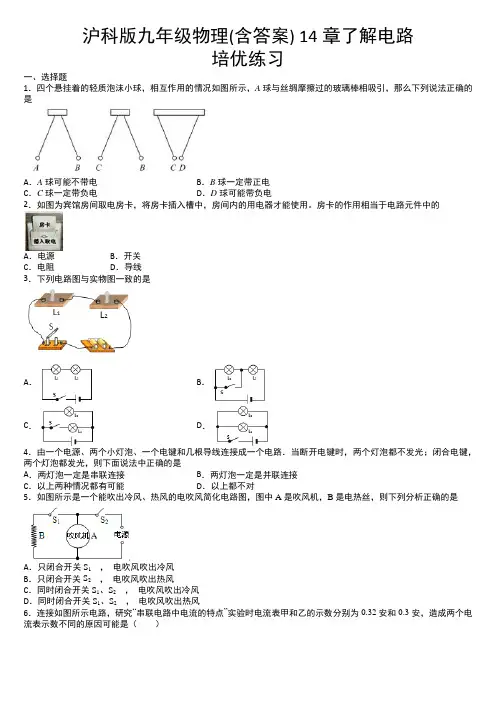

沪科版九年级物理(含答案) 第14章了解电路培优练习
沪科版九年级物理(含答案) 14章了解电路培优练习一、选择题1．四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相吸引，那么下列说法正确的是A．A球可能不带电B．B球一定带正电C．C球一定带负电D．D球可能带负电2．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于电路元件中的A．电源B．开关C．电阻D．导线3．下列电路图与实物图一致的是A．B．C．D．4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对5．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风6．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（）A．电流表所选量程不同B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表甲和乙在电路中的位置不同7．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16AC．0.52A D．1.28A8．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是A．该电压表的测量范围是3~15VB．该电压表可以测出电压值C．该电压表没有正接线柱D．该电压表不能测出电压值9．工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110VC．220V D．380V10．下列现象能说明物体带了电荷的是（）A．靠近带负电的泡沫小球相吸引B．接触不带电的验电器金属箔张开C．靠近带正电的泡沫小球相排斥D．靠近不带电的泡沫小球相吸引二、填空题11．绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒________（选填“得到”或“失去”）电子．实验室常用的检验物体是否带电的仪器是________．它是根据________的原理制成的．12．有A、B、C三个轻质小球，分别用绝缘细线悬挂起来，它们之间的相互作用情况如图所示，已知A球带正电荷，则B球________带正电荷，C球________带负电荷（一定/可能/不可能）．13．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________；若同时闭合开关________，电路处于短路状态，这是绝对不允许的。

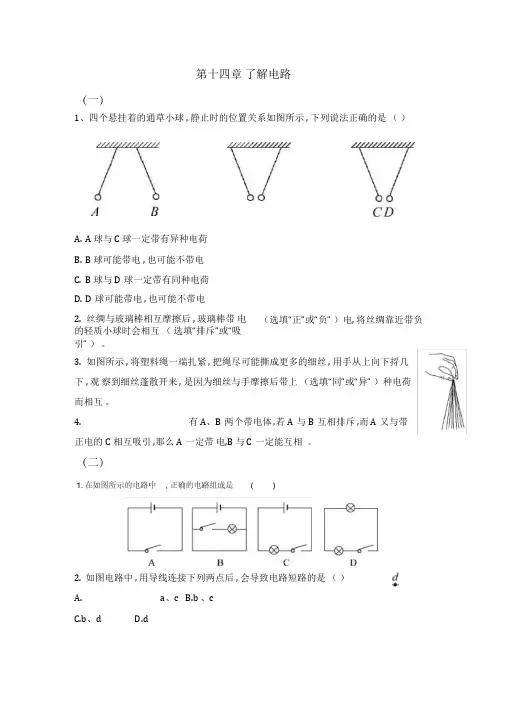

沪科版九年级物理第十四章了解电路
第十四章 了解电路1、四个悬挂着的通草小球 , 静止时的位置关系如图所示 , 下列说法正确的是 （ ）A. A 球与 C 球一定带有异种电荷B. B 球可能带电 , 也可能不带电C. B 球与 D 球一定带有同种电荷D. D 球可能带电 , 也可能不带电2. 丝绸与玻璃棒相互摩擦后 , 玻璃棒带 电的轻质小球时会相互 （ 选填“排斥”或“吸引” ） 。
3. 如图所示 , 将塑料绳一端扎紧 , 把绳尽可能撕成更多的细丝 , 用手从上向下捋几下 , 观 察到细丝蓬散开来 , 是因为细丝与手摩擦后带上 （选填“同”或“异” ）种电荷 而相互 。
4. 有 A 、B 两个带电体 ,若A 与B 互相排斥 ,而 A 又与带正电的 C 相互吸引 ,那么 A 一定带 电,B 与 C 一定能互相 。
2. 如图电路中 , 用导线连接下列两点后 , 会导致电路短路的是 （ ）A.a 、c B.b 、c C.b 、d（选填“正”或“负” ）电, 将丝绸靠近带负D.d3. 小明设计并制作了一个“盲人水杯”, 其工作原理如图所示。
杯中近杯口处 A 点是水位器 的两个触点 , 当杯中的水位到达 A 位置时 , 水位器会自动发出音乐声 ,表示水已盛满。
杯口处 两个触点的作用相当于 ( ), 要使小灯泡发光 ,a 、 b 两处可连接的电路元件 A. a 、b 两处都接开关B. a 、b 两处都接导线C. a 处接电源 ,b 处接开关D. b 处接电源 ,a 处接开关5. 短路和开路是电路中常见的故障A.导线C.用电4.( 多选 )如图所示的电路中D. 电源列四幅图中有短路现象的是 ( )6.家庭电路中经常出现的故障有 : 灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。
这些现象都属于, 而如图所示的情况属于7. 电风扇中它电路 , 直立时 , 它电路。
（均选填“断开”或“闭合” ）8.如图所示 ,当开关 S1、S2断开时,电路是;当S1闭合、S2断开时 ,电路是;当S1、S2都闭合时 , 电路是。

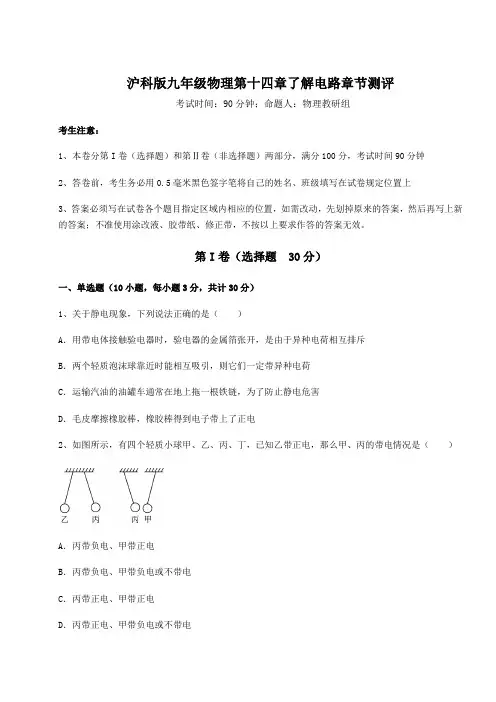

2021-2022学年最新沪科版九年级物理第十四章了解电路章节测评试题(含详细解析)
