西南交大网络教育《计算机绘图A》期末考试
西南大学网络教育9124计算机图像处理基础期末考试复习题及参考答案
9124计算机图像处理基础
答：1.羽化是对选区的边缘进行模糊的一个命令。
在PHOTOSHOP里，羽化就是使你选定范围的图边缘达到朦胧的效果。
羽化值越大，朦胧范围越宽，羽化值越小，朦胧范围越窄。
可根据你想留下图的大小来调节。
选好选区后，具体快捷键ctrl＋D，输入羽化值，值越大羽化的越大，但是如果选区很小，而羽化值很大的话，会提示象素不可见。
2. 1）利用矩形、椭圆形区域选择工具制作规划选区
2）利用横线和竖线选择工具选择单行像素
3）利用曲线套索、多边形套索和磁性套索工具制作不规则选区
4）利用魔术棒工具自动选择颜色相近的选区
5）利用文字工具制作文本形状的选区
6）利用Color Range按颜色制作选区
3.图层的种类有多种：背景图层、空白图层、文本图层、形状图层、调整层和填充层。
图层的几个基本特点：
①. 图层之间的顺序可以任意调换
②. 下面的图层可以透过上页层的透明度区域显现出来
③. 在一个图层上进行的操作不会影响到其他图层
④. 看到的最终影像是图层叠加的总和
4.找到图层面板，如果要对指定的某几个图层进行合并，则应给它建立链接关系，然后执行合并链接图层；如要全部合并，则只需执行拼合图层，也可以慢慢向下合并；如只对显示的图层合并，则需执行合并可见图层。
5.在Photoshop文档中做好需要定义的图案，使用选区工具，将图案选中，再执行编辑-定义图案。
计算机绘图a试题及答案西南交大
计算机绘图a试题及答案西南交大一、选择题（每题2分，共10分）1. 在计算机绘图中，以下哪个软件不是矢量绘图软件？A. Adobe IllustratorB. CorelDRAWC. Adobe PhotoshopD. Inkscape2. 计算机绘图中，图层的作用是什么？A. 组织和管理绘图元素B. 增加绘图的复杂度C. 减少绘图的精确度D. 限制绘图的修改3. 下列哪个选项不是计算机绘图的基本元素？A. 点B. 线C. 面D. 颜色4. 在计算机绘图中，分辨率的单位是什么？A. DPI（点每英寸）B. CMYK（色彩模式）C. RGB（色彩模式）D. PPI（像素每英寸）5. 以下哪个命令不是Adobe Illustrator中的常用命令？A. 选择工具C. 橡皮擦工具D. 直接选择工具二、填空题（每空1分，共10分）1. 在计算机绘图中，______是用来创建直线的工具。
2. 计算机绘图软件通常支持______和______两种色彩模式。
3. 在Adobe Photoshop中，______工具可以用来调整图像的亮度和对比度。
4. 计算机绘图中的______是指图像中每个点的颜色信息。
5. 在计算机绘图中，______是指图像的清晰度和细节的精细程度。
三、简答题（每题5分，共20分）1. 简述计算机绘图中图层的概念及其重要性。
2. 描述计算机绘图中矢量图和位图的区别。
3. 解释分辨率在计算机绘图中的作用。
4. 阐述在计算机绘图中使用路径和形状工具的目的。
四、综合题（每题15分，共30分）1. 描述在Adobe Illustrator中创建一个复杂图形的步骤。
2. 阐述在计算机绘图中，如何有效地管理和组织多个绘图元素。
答案：一、选择题1. C2. A3. D4. A5. C二、填空题2. RGB，CMYK3. 曲线调整4. 像素5. 分辨率三、简答题1. 图层在计算机绘图中是用于组织和管理绘图元素的重要工具。
计算机绘图a试题及答案专升本
计算机绘图a试题及答案专升本一、选择题（每题2分，共20分）1. 在计算机绘图中，通常使用哪种软件进行二维图形的绘制？A. PhotoshopB. AutoCADC. Microsoft WordD. Excel答案：B2. 下列哪个选项不是计算机绘图中常用的图形对象？A. 直线B. 圆C. 文本框D. 表格答案：D3. 在AutoCAD中，哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：C4. 在计算机绘图中，图层的概念主要用于什么目的？A. 组织图形B. 打印文档C. 编辑文本D. 计算图形面积5. 下列哪个选项不是计算机绘图软件中的基本绘图工具？A. 铅笔B. 直线工具C. 矩形工具D. 椭圆工具答案：A6. 在计算机绘图中，哪个命令用于创建新的图层？A. LAYERB. NEWC. OPEND. SAVE答案：A7. 在AutoCAD中，哪个命令用于修改图形对象的颜色？A. COLORB. LINETYPEC. LAYERD. DIMENSION答案：A8. 在计算机绘图中，哪个选项不是图形对象的属性？A. 颜色B. 线型C. 线宽D. 文件格式答案：D9. 在计算机绘图软件中，哪个工具用于测量两点之间的距离？B. ProtractorC. ScaleD. Distance答案：D10. 在计算机绘图中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DIMD. BLOCK答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用________命令可以打开新的绘图会话。
答案：NEW2. 在计算机绘图中，________是用来定义图形对象边界的线。
答案：轮廓线3. 使用计算机绘图软件时，________功能允许用户在不同层次上组织和管理图形对象。
答案：图层管理4. 在AutoCAD中，________命令用于创建和编辑块。

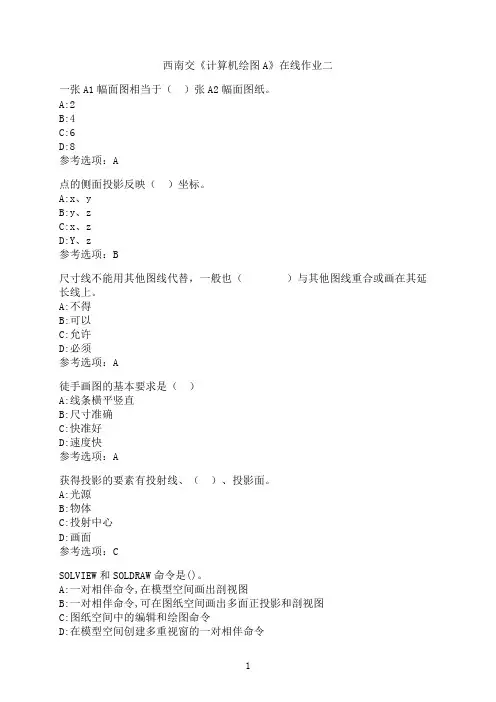

西南交通大学《计算机绘图A》-在线作业二
西南交《计算机绘图A》在线作业二
一张A1幅面图相当于（）张A2幅面图纸。
A:2
B:4
C:6
D:8
参考选项：A
点的侧面投影反映（）坐标。
A:x、y
B:y、z
C:x、z
D:Y、z
参考选项：B
尺寸线不能用其他图线代替，一般也（）与其他图线重合或画在其延长线上。
A:不得
B:可以
C:允许
D:必须
参考选项：A
徒手画图的基本要求是（）
A:线条横平竖直
B:尺寸准确
C:快准好
D:速度快
参考选项：A
获得投影的要素有投射线、（）、投影面。
A:光源
B:物体
C:投射中心
D:画面
参考选项：C
SOLVIEW和SOLDRAW命令是()。
A:一对相伴命令,在模型空间画出剖视图
B:一对相伴命令,可在图纸空间画出多面正投影和剖视图
C:图纸空间中的编辑和绘图命令
D:在模型空间创建多重视窗的一对相伴命令
1。
2022年西南交通大学计算机应用技术专业《计算机网络》科目期末试卷A(有答案)
2022年西南交通大学计算机应用技术专业《计算机网络》科目期末试卷A（有答案）一、选择题1、在TCP/IP体系结构中，直接为ICMP提供服务的协议是（）。
A.PPPB.IPC.UDPD.TCP2、以下说法错误的是（）。
I..广播式网络一般只包含3层，即物理层、数据链路层和网络层II.Intermet的核心协议是TCP/IPIII.在lnternet中，网络层的服务访问点是端口号A. I、II、IIIB. IIIC. I、ⅢD. I、II3、下列关于UDP协议的叙述中，正确的是（）。
I.提供无连接服务Ⅱ.提供复用/分用服务Ⅲ.通过差错校验，保障可靠数据传输A.仅IB.仅I、ⅡC.仅Ⅱ、ⅢD. I、Ⅱ、IⅢ4、oS17层模型中，提供端到端的透明数据传输服务、差错控制和流量控制的层是（）。
A.物理层B.网络层C.传输层D.会话层5、在数据链路层中，网络互连表现为（）A.在电缆段之问复制比特流B.在网段之间转发数据帧C.在网络之间转发报文D.连接不同体系结构的网络6、站点A、B、C通过CDMA共享链路，A、B、C的码片序列（chipping sequence）分别是（1，1，1，1）、（1，-1，1，-1）和（1，1，-1，-1）。
若C从链路上收到的序列是（2，0，2，0，0，-2，0，-2，0，2，0，2），则C收到A发送的数据是（）。
A.000B.101C.110D.1117、假设一个无噪声的信道，带宽是6MHz，并且采用了4级数字信号，那么它每秒可发送的数据量为（）A.6MbitB.12MbitC.24MbitD.48Mbit8、（）被用于计算机内部的数据传输。
A.串行传输B.并行传输C.同步传输D.异步传输9、不含同步信息的编码是（）。
I.非归零码 II.曼彻斯特编码III.差分曼彻斯特编码A.仅IB.仅IIC.仅II、IID.I、II、III10、在万维网服务中，用户的信息查询可以从一台Web服务器自动搜索到另一台Webi服务器，这里所使用的技术是（）。
计算机绘图a试题及答案专升本
计算机绘图a试题及答案专升本一、选择题（每题2分，共20分）1. 在计算机绘图中，哪种软件是最为常用的？A. Microsoft WordB. Microsoft ExcelC. AutoCADD. Photoshop答案：C2. 下列哪个选项是计算机绘图中常用的坐标系统？A. 笛卡尔坐标系B. 极坐标系C. 球坐标系D. 所有以上选项答案：D3. 在AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A4. 在计算机绘图中，分辨率的单位是什么？A. dpiB. ppiC. cmD. mm答案：A5. 下列哪个不是计算机绘图中常用的文件格式？A. .dwgB. .dxfC. .jpgD. .doc答案：D6. 在计算机绘图中，图层的作用是什么？A. 组织图形元素B. 存储文本C. 设置打印参数D. 以上都不是答案：A7. 计算机绘图中的矢量图和位图的主要区别是什么？A. 矢量图由像素组成，位图由路径组成B. 矢量图由路径组成，位图由像素组成C. 矢量图和位图都是由路径组成D. 矢量图和位图都是由像素组成答案：B8. 在计算机绘图中，哪个命令用于创建圆形？A. RECTANGLEB. CIRCLEC. ELLIPSED. POLYGON答案：B9. 计算机绘图中的缩放工具通常用于什么？A. 改变图形大小B. 改变图形颜色C. 改变图形形状D. 改变图形位置答案：A10. 在计算机绘图中，哪个选项不是图形对象的基本属性？A. 颜色B. 形状C. 尺寸D. 文本答案：D二、填空题（每题2分，共20分）1. 在AutoCAD中，使用________命令可以创建矩形。
答案：RECTANGLE2. 在计算机绘图中，________是用来表示图形的宽度和高度的单位。
答案：像素3. 使用________命令可以在AutoCAD中绘制多边形。
答案：POLYGON4. 在计算机绘图中，________是用于创建和编辑图形的软件。
[1091]《计算机绘图(1)》 20年西南大学考试题库答案
![[1091]《计算机绘图(1)》 20年西南大学考试题库答案](https://img.taocdn.com/s3/m/71aed81f2b160b4e777fcf41.png)
1091 20192单项选择题1、AutoCAD绘制圆弧的默认方式.. F. 不确定.顺时针.指定.逆时针2、在系统提示“指定下一个：”时，输入“@50.0,35”，输入点的坐标为（）。
.相对极坐标.绝对极坐标.相对直角坐标.绝对直角坐标3、AutoCAD绘制圆弧的默认方式.不确定.逆时针.指定.顺时针4、下列不属于AutoCAD绘制正多边形方法的是. C. 边长方式.内接于圆.起点、端点、角度.外切于圆5、使用镜像命令时，.不删除原对象.需要删除原对象.可以在命令运行时设定.可以事先设定6、在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（）。
.恢复状态.新建.当前.显示细节7、新建图形文件的方法是.使用样板文件.从草图开始.以上都可以.使用向导8、将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（）。
.中上.右上.左中.左上9、以下不属于CAD系统的总体结构型式的是。
.CAD工作站系统.集中式系统.单机式系统.混合式系统10、尺寸标注样式管理器对话框中的标签可以设置尺寸标注的箭头形状。
.文字.直线.符号与箭头.调整11、对于缩放命令，可以执行（）次“上一个”。
. B. 8.10.4.612、利用“新建标注样式”对话框，在“主单元”选项卡中设置十进制小数分隔符。
下列中无效的分隔符是.分号（；）.逗点（，）.斜线（|）.句号（。
）13、下列不属于AutoCAD绘制正多边形方法的是. A. 内接于圆.起点、端点、角度.外切于圆.边长方式14、属于图像输入设备的是。
.显示器.绘图仪.扫描仪.打印机15、剖面线的类型可以为。
.预定义.以上都是.用户定义.自定义16、AutoCAD允许在以下哪种模式下打印图形?( ).模型空间.图纸空间.以上都是.布局17、用夹点方式编辑图形时，不能直接完成（）操作。
. D. 陈列.比例缩放.镜像.复制18、下述不能在（草图设置）对话框中修改。
计算机绘图A 考试前辅导资料 题库及答案 西南交通大学
计算机绘图A
一、判断
1.执行线型比例命令LTSCALE只是为了改善非实线线型的显示效果，并不影响这些线型的实际输出
正确答案：
错误
2.绘制实心区域命令SOLID只能绘制三角形或四边形的填充区域
正确答案：
正确
3.使用EXPLODE命令可以将实体模型打碎，得到表面模型，表面模型再打碎可得线框模型。
但是这个过程不可逆
正确答案：
正确
4.三维实体是真正的实心立体，它具有体的特征，可以对其进行挖孔、切割以及作布尔运算等操作
正确答案：
正确
5.在渲染操作中，所有的光源，都可以自动产生阴影效果
正确答案：
错误
6.三维面（3DFACE）命令可构造出空间任意位置的平面，构造平面时每个面只能由在同一个平面上的4个顶点确定
正确答案：
错误
7.三维模型从某个方向观察即得到三维图形。
在AutoCAD中三维图形只能是正轴测投影，不能显示成透视图
正确答案：
错误
8.
二、选择
1.在AutoCAD中，用户坐标系是____
A.禁止使用的
B.由用户根据需要设定，数量不限
C.和世界坐标系完全相同
D.用户只能设定一个
正确答案：B
2.对一条点划线执行OFFSET命令，偏移出的直线将是____
A.实线
B.点划线
C.由当前图层的线型确定
D.根据此前执行LINETYPE 命令所设定的线型确定
正确答案：B
3.将某一图层锁定，则该图层____
A.既不可见，也不能编辑
B.仍可见，但不能编辑
C.仍可见，也能编辑，但不能将该层删除
D.不参加重新生成运算
正确答案：B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机绘图A》一、单项选择题1. 世界坐标系原点的位置，将(C)由LIMITS命令对绘图界限的设置来确定2. 在点的坐标输入中，实现相对坐标输入的方法为(D)在坐标数据前加矽号3. 在AutoCAD中，用户坐标系是—(B)由用户根据需要设定，数量不限4. 对一条点划线执行OFFSET^令，偏移出的直线将是(B)点划线5. 对于正在操作的命令要想终止它，需(B) 按Esc键 __________6. 将某一图层锁定，则该图层(B)仍可见，但不能编辑7. 将某一图层冻结，则该图层(D)不能显示、编辑、输出，不参加重新生成运算8. 将某一图层关闭，则该图层(B)不能显示、编辑和输出9. 将某一图层设为不可打印，则该图层(A)可见、可编辑，但不能打印输出10. 用MIRRORS镜像图形时，原图(A)可由用户决定是否保留一、单项选择题1. 用WBLOC命令进行图块存盘，可以保存的对象为(D)以上均可 _2. 用BLOCK命令将当前图形定义成块后，当前图形将(B)由用户决定是否保留3. 用INSERT命令进行图块的插入，可以插入的对象为—(D)以上均可4. AutoCAD中的表面模型(C)不仅定义了三维物体的轮廓，而且还定义了它的表面，具有面的特征5. 三维面(3DFACE命令可构造出空间任意位置的平面，一个三维面___________(B)是3或4个顶点的多边形平面6. 三维多义线(3DPOLY命令_ (A) 只能画直线段，不能画圆弧，亦不能定义线宽11. 构造线命令XLINE是无限长直线，但它可以被断开和修剪正确12. 执行线型比例命令LTSCALE只是为了改善非实线线型的显示效果，并不影响这些线型的实际输出错误13. 绘制实心区域命令SOLID只能绘制三角形或四边形的填充区域正确14. 二维多段线命令PLINE，可以画直线段和圆弧段，但不能定义线宽错误15. 重画命令REDRAW和重新生成命令REGEN作用是相同的，都是进行屏幕图形刷新的16. 拖动命令PAN不仅可以将屏幕上的图形移动显示，也可以改变图形的实际坐标位置正确17. 显示缩放命令ZOOM不仅可以缩放显示屏幕上的图形，也可以改变图形的实际大小错误18. 线型、线宽和颜色只能在图层中设置，无法对图线进行单独定义错误三、主观题（共22道小题）19.写出下西AutoCAD帯用工具栏上引出线所拒拉钮的含义或功甘氐（］.> （2J （3）<4）图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标20.写出下面AutoCAD常坪工具栏上号|出銭所指抹钮的含义或功龍"C5) ⑹⑺——0^ H£ »- p QJ 乂誹m阳aC8) ⑼(10>参考答案：图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试举例说明），其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名,.才严12弗+ O Fp n\ f—扌口匚J厂厂丫•W <47 **£丹回Uh dl参考答案：用户界面(1) 构造线（2 ）样条曲线(5) 复制（6 ）比例缩放(8) 打印预览（9）特性匹配（3）图块定义（4 ）图案填充（7）打碎(5) (d) (75<8) 10)(1)(2)C3J⑷它们通常是原始命令的头一个或几个字母023. AutoCAD命令中的字母大小写是等价的。
一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键入一个@ 符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。
透明使用这样的命令时要在命令名前键入一个单引号('号.27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。
也可以用键盘敲入点的相对坐标，相对坐标用@ 符号表示，它后面的数字是相对于前一点的。
28. AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针时针度量的，通常用度表示。
29. 对图形进行编辑时，需要从图上选取目标构成选择集。
其中窗口方式用一个矩形方框选择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中的对象。
交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
30. 夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等操作。
31. AutoCAD中图层可以想像成没有厚度的透明图片。
通常把一幅图的不同颜色线型和内容的图形画在不同的图层上，而完整的图形则是所有图层的叠加。
各个图层具有统一的坐标系、绘图界限和显示时的缩放倍数。
32. 一个图层可以是不可见的。
不可见的图层不能显示、编辑、输出。
33. 一个图层可以被锁定，锁定了的图层仍然可见，但不能编辑。
34. 一个图层可以被冻结，冻结了的图层除不能显示、编辑和输出外,也不参与图形重构运算。
35.■ 勾出下m A UTO CAD常用工具碰I■.耳I出线所梧按钮的含义戒功能"(1) (2)(3) (4)参考答案：世界、用户36. 在AutoCAD中过一点作已知直线的平行线，有哪些方法？请列举出三种，并简述具体的操作方法参考答案：过一点作已知直线平行线有以下方法：1 •用复制（COPY命令：复制已知直线，并在直线上确定基点，将基点移到已知点上即可。
2•用构造线（XLINE命令：选择构造线命令的O选项，通过已知点确定偏移距离，选择已知直线，向已知点一侧偏移。
3•用直线（LINE命令：打开对象捕捉中的平行选项，由已知点绘制直线，通过对象捕捉与已知直线平行。
37. 在图形编辑命令中有两个等分命令DIVIDE和MEASURE。
请简述这二个命令的具体功能和异同点，以及它们可以等分哪些图形实体？参考答案：定数等分（DIVIDE）:由用户指定数量等分对象，并在等分点处放入点对象或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
定长分割等分（MEASURE :由用户指定的长度分割对象，并在分割点处放入点对象或图块对象。
可将选定的线段、弧、矩形、多段线或圆等分。
38. 在图形变换中有三个命令：拉伸（STRETCH ）、延长（EXTEND ）、变长（LENGT HEN ），它们的表面意思相近。
请简述这三个命令的具体功能和异同点。
参考答案：图形变换中的这三个命令表面意思相近，但具体功能不同。
拉伸（STRETCH命令：可在保持原有连接关系不被破坏的前提下将选定的图形实体移动，拉伸与之连接的图形，而选定的图形实体大小不变。
延长（EXTEND命令：与TRIM命令的功能相反，该命令可以延伸指定的线段、开口的多段线和圆弧，使其伸长到选定的某一边界处。
延伸到达的边界以是直线、圆弧、圆、多段线等。
变长（LENGTHEN命令：可以查看或按用户要求改变直线、圆弧、随圆弧、非闭合多义线、非闭合样条曲线的长度，对于圆弧还能查看到它的圆心角。
一、单项选择题（只有一个选项正确，共6道小题）1. 用WBLOC命令进行图块存盘，可以保存的对象为（D）以上均可2. 用BLOCK命令将当前图形定义成块后，当前图形将（B）由用户决定是否保留3. 用INSERT命令进行图块的插入，可以插入的对象为（D）以上均可4. AutoCAD中的表面模型（C）不仅定义了三维物体的轮廓，而且还定义了它的表面，具有面的特征5. 三维面（3DFACE命令可构造出空间任意位置的平面，一个三维面（B）是3或4个顶点的多边形平面6. 三维多义线（3DPOLY命令（A）只能画直线段，不能画圆弧，亦不能定义线宽7. 使用TEXT 注写单行文本时，在文本内容中不得含有空格，因为按了空格键等效于按了回车键。
错误8. 用WBLOCK进行块存盘时，必须是先用BLOCK命令定义过的块错误9. 使用EXPLODE命令可以将块、尺寸标注等打碎，所以在执行一次该命令后，再插入的块、标注的尺寸也就不再是整体的了，它们已被分解成可以单独编辑的散件错误10. 填充图案的颜色、线型不是固定不变的，即使已经填充好了也可以随着所在图层的颜色、线型的设置变化而变化正确11. 二维绘图命令是针对XY坐标面设计的，在三维绘图中要使用UCS命令将XY坐标面定义在物体的某个表面上，才可以对该表面使用二维绘图命令画图正确12. 二维绘图命令是针对XY坐标面设计的，因此在三维绘图中不能使用二维绘图命令，只能使用三维绘图命令错误13. 将平行于XY平面的二维图形沿Z轴方向拉伸生成三维形体的方法叫二维半绘图，二维半绘图生成的是线框模型错误14. 三维多段线命令，只可以画直线段，不能画圆弧，也不能定义线宽正确15. 三维多段线命令和二维多义线命令一样，可以画直线段，也可以画圆弧，也能定义线宽错误16. 三维面（3DFACE ）命令可构造出空间任意位置的平面，构造平面时每个面只能由在同一个平面上的4个顶点确定错误17. 三维模型从某个方向观察即得到三维图形。
在AutoCAD中三维图形只能是正轴测投影，不能显示成透视图错误18. 三维模型从某个方向观察即得到三维图形。
在AutoCAD中三维图形可以是正轴测投影或斜轴测投影，也可以显示成透视图错误19. 线性尺寸的起止符号为用中粗实线线绘制的短斜线，其倾斜方向为与尺寸界线线按顺时针时针成45°角，长度宜为2~3mm20. 尺寸界线的起始端应偏离被标注的端点2~3mm，终止端应超出尺寸线2~3mm。
21. 图形中可见轮廓线使用粗实线线表示,不可见轮廓线使用中粗虚线线表示。
圆的中心线、圆柱的轴线用细点划线表示。
22. AutoCAD中可以建立三种形式的三维模型：线框模型、表面模型、实体模型，其中可以被消隐、渲染的有表面模型、实体模型。
23. 三维表面模型中的边界曲面（EDGESURF是由用户指定的4_条首尾相接的边界线来构造的一个三维网格曲面。
边界线需事先画出，它们可以是直线、样条曲线、圆弧等。
用户选择的第1条边决定了网格的M方向，与它相邻的边即为网格的N方向，系统变量surftab1控制M方向上网格的划分数目，系统变量surftab2控制N方向上网格的划分数目。
24. 在三维绘图中使用UCS命令可以移动坐标原点，改变坐标轴的方向，建立用户作图所使用的坐标系。
