压电流体泵

合集下载

微型泵阀知识

微型泵阀知识微型泵阀是一种小型化的流体控制装置，它在微流体领域中起着重要的作用。

本文将介绍微型泵阀的基本原理、应用领域以及发展趋势。

一、微型泵阀的基本原理微型泵阀通常由微型泵和微型阀两部分组成。

微型泵用于实现液体或气体的输送，而微型阀则用于控制流体的流动。

微型泵阀采用微机电系统（MEMS）技术制造，具有体积小、重量轻、响应速度快等优点。

微型泵阀的工作原理主要有以下几种：1. 压电式微型泵阀：利用压电效应，通过压电元件的收缩和膨胀来实现流体的输送和控制。

2. 电磁式微型泵阀：利用电磁铁产生的磁场作用于活塞或薄膜，从而实现流体的输送和控制。

3. 手动式微型泵阀：利用手动操作或旋转来控制流体的流动。

4. 气动式微型泵阀：利用气动元件的压缩气体来推动活塞或薄膜，从而实现流体的输送和控制。

二、微型泵阀的应用领域微型泵阀广泛应用于生物医学、化学分析、环境监测、微流控芯片等领域。

具体应用包括：1. 生物医学领域：用于药物输送、细胞培养、体外诊断等，可以实现微量液体的精确控制。

2. 化学分析领域：用于微型实验室、微反应器等，可以实现微流体的混合、稀释、分离等操作。

3. 环境监测领域：用于水质监测、气体分析等，可以实现微流体的取样、处理、检测等功能。

4. 微流控芯片领域：用于生物芯片、实验室在芯片上等，可以实现微流体的操控和分析。

三、微型泵阀的发展趋势随着微流体技术的不断发展，微型泵阀也在不断创新和改进。

未来的发展趋势主要包括以下几个方面：1. 高性能：微型泵阀将更加注重性能的提升，包括流量的增大、压力的增加、精度的提高等。

2. 高集成度：微型泵阀将趋向于更小的体积和更高的集成度，以适应微流体芯片等微型系统的需求。

3. 自动化：微型泵阀将更加注重自动化控制的实现，减少人工操作的需求，提高操作的可靠性和稳定性。

4. 节能环保：微型泵阀将更加注重能源的节约和环境的保护，推动绿色微流体技术的发展。

5. 多功能：微型泵阀将趋向于多功能集成，实现多种操作和控制功能的集成。

一种用于生化传感检测的压电式行波微流泵的研究

ｉｉｃｅｃｌｄｔｃｉｎ．ｎｂｏｈｍｉａｅｅｔｏＫｅｒｙｗｏｄｓ：ｉｃｅｃｌｓｎｉｇｄｔｃｉｎ；ｃｏｕｂｏｈｍｉａｅｓｎｅｅｔｏｍｉｒｐｍｐ；ｒｖｌｉｇｗａｅ；ｉｚｅｅｔｃｂｍｏｐｓｗ—ｏｔｃｏｈａｎｌｔａｅｌｎｖｐｅｏｌｃｒｉｒｈ；ａｔｏｈｍｉｒｃｎｅｉ
（开大学电子系，津３０７）南天００１
摘要：为了减少生化传感器中样品的消耗，基于行波原理，本文设计了一种新型的压电式微流泵。首先，理论证明了行波
的产生机理，并用流体仿真软件Ｆｕｎ进行了验证；ｌｅｔ其次，设计并制作了锯齿沟道和直沟道两种结构的微流泵，在压电双晶片
阵列的驱动下，测量了这两种微流泵在不同频率和电压下的特性。结果表明锯齿形沟道结构的压电式行波微流泵性能更优
第２４卷第１期１
２１０１年１１月
传感技术学报
ＣＮＥＥＪＵＲＮＥＮＯＨＩＳＯＡＬＯＦＳＳＲＳＡＮＤＡＴＵＴＳＣＡＯＲ
Ｖ０．４Ｎｏ．１１２１ＮＯ２１Ｖ．０１
பைடு நூலகம்
ＳｕｙｏｒｖｌｇＷａｅＰｅｏｌｃｒｃＭｉｒｐｍｐＵｅｏｉｃｅｃｌｅｓｇＤｅｅｔｎｔｄｆＴａｅｎｖｉｚｅｔｉｃｏｕｓｄｆｒＢｏｈｍｉｎｉｔｃｉｉｅａＳｎｏ
ＡｂｓｒｃＢａｅｎｔｈｅｒｆｔａｅｉｇｗａｅ，ｅｐｅｏｌｃｒｃｍｉｒｐｍｐｉｒｓｎｅｎｔｉａｅｏｒｄｃｔａｔ：ｓｄｏｈｅｔｏｙｏｒｖｌｎｖａｎｗｉｚｅｅｔｃｏｕｓｐｅｅｔｄｉｈｓｐｐｒｔｅｕｅｉｔａｌ．Ｆｉｓｌｈｅｒｎｃｐｅｆｔａｅｉｇｈｅｓｍｐｅｒｔｙ，ｔｐｉｉｌｏｒｖｌｎｗａｅｓｒｖｄｎｓｍｕａｅｂＦｕｎｓｆｒ．Ｓｃｎｌｔｖｉｐｏｅａｄｉｌｔｄｙｌｅｔｏｔｅｅｏｄｙ，ｗｏｗａ

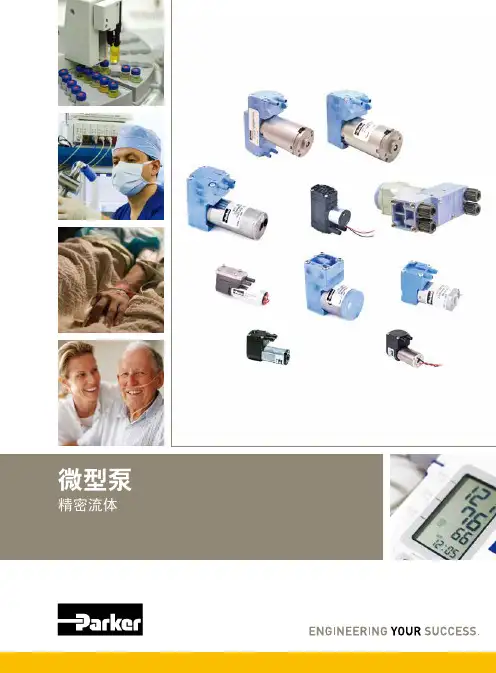

派克精密流体微型泵说明书

您与运动和控制技术领域的先行者合作，就是希望促进您的业务发展和全球的发展。

从微型电磁阀到高集成型自动化系统，我们的产品对于用于药物研发和病原体检测的救生医疗设备和科学仪器至关重要。

并且对于缩短上市时间和降低总体拥有成本也十分关键。

因此，请与派克合作，准备改变这一切吧！/precisionﬂuidics 1 603 595-1500目录页T2-05Helix124高效和紧凑型 13.5mm 宽泵 – 高达 800 mLPM高压泵 – 超过5.5 LPM 和高达100 PSI 的压力T2-0320高性能与尺寸比率泵 – 高达2.5 LPMLTC 系列76液体系列传送泵 – 高达 650 mLPMEZ 底座92振动隔离安装系统小型活塞泵（空气）微型泵（空气/气体）微型泵（液体）T2-0494超紧凑型、高效泵 – 高达 7.5LPMBTC-IIS 系列62应用广泛的多功能双头泵系列产品 – 高达 11 LPMBTC 系列52应用广泛的多功能泵系列产品 – 高达6 LPMLTC-IIS 系列84液体系列双头传送泵 – 高达1.5 LPMCTS 系列BTX-Connect 2836高性能紧凑型 20 mm 宽泵 – 高达 2.5 LPM多功能双头和单头泵系列，适合多种应用-高达10 LPMTTC 系列74紧凑、高效、低压泵 – 高达 6 LPMTTC-IIS 系列84紧凑、高效、低压双头泵 - 高达 11 LPM附件4Helix 微型高压泵高达100 PSI (6.9 bar)压力Parker Helix 是一款紧凑型高压泵，旨在实现小型即时临床护理仪器。

Helix 可在挑战性的高海拔环境和无法使用外部压缩空气的应用中实现高压操作。

Helix 泵可提供5.5 LPM 以上的流量和高达100 PSI (6.9 bar)的压力，为性能至关重要且空间有限的台式诊断设备提供了出色的解决方案。

• 集成了用于卸荷的X 阀，可实现高压重启• 内部飞轮可在高压下低速运行• 无油活塞• 简单的安装特性• 带有推入式接头的快速流体连接• 符合RoHS 指令和REACH 标准产品特性• 液上空气• 气动驱动•微流控芯片• 即时临床护理检验• 分子诊断• 核酸纯化•基因组学典型应用典型市场产品规格物理特性电子5微型隔Helix 微型高压泵典型流量曲线• 曲线展示了0.080"偏移泵的流量性能• 使用5.0 Vdc 控制输入时，泵将以大约4400 RPM 的转速和高达8.5 LPM的流量的状态运行，但不建议连续工作。

压电泵

压电泵，利用压电陶瓷的逆压电效应制成的微型泵，无电动机，无旋转部件，压电陶瓷片为其动力驱动源。

因其体积小、重量轻、低能耗、低噪音、无电磁辐射和干扰，启动过程无冲击电流、无过热现象、易于自动控制，所以它是一款典型的低碳、节能、环保的新型流体设备和高科技产品，也是微型泵领域一项革命性的技术成果，更是相关产业升级的好帮手。

压电泵可广泛应用于家电（如即热式饮水机、咖啡机、LED路灯）、计算机、医疗设备、农业滴灌、仪器仪表、科学实验、机械（如计量泵、注液泵）、军工等领域。

1。

微型泵工作原理

微型泵工作原理
微型泵是一种小型、高精度的液体输送设备，其工作原理主要由以下几个部分组成：
1.动力模块：微型泵通常使用电磁驱动、压电陶瓷驱动或压电
薄膜驱动等方式提供泵的动力。

其中电磁驱动方式是最常见的，通过电磁线圈产生的磁场驱动活塞或振膜运动。

2.阀门模块：微型泵通常由多个单向阀组成，用于控制流体进
出泵的方向。

活塞或振膜运动时，通过阀门的协调工作，实现流体的单向输送。

3.密封模块：微型泵的密封模块通常由活塞、振膜与泵壳之间
的接触面、阀门以及连接口等部分组成。

这些密封部件的质量和密封性能直接关系到微型泵的工作效果。

4.液体输送模块：液体通过进流口进入微型泵的泵腔，当活塞
或振膜运动时，通过阀门模块的调控，流体会被推出流出口，完成液体的输送。

总体来说，微型泵的工作原理是通过驱动模块产生的力量推动活塞或振膜的运动，通过阀门的开闭来控制流体的进出，从而实现液体的输送。

超高压电动液压泵原理

超高压电动液压泵原理
超高压电动液压泵的工作原理基于将机械能转换为液体的压力能。

具体过程如下：
1. 动力源：液压泵由电动机驱动，这是提供能量转换的动力源。

2. 吸油与压油：液压泵从油箱中吸取液压油，在电动机的驱动下，液压油被吸入并在泵内部受到压缩，从而产生高压。

3. 压力调节：输出的高压液体经过节流阀和换向阀等控制元件，可以对液体的流向和流量进行调节，以适应不同的工作要求。

4. 增压缸作用：高压液体进入增压缸的某一腔体，推动活塞移动，从而实现工作目的。

例如，在某些应用中，这可能意味着推动某个物体或施加很大的力量。

5. 回油：当活塞在增压缸中移动时，另一侧腔体的液压油则通过换向阀返回油箱，准备下一次循环使用。

6. 控制系统：整个系统的工作状态可以通过电气控制系统进行监控和调控，确保操作的准确性和安全性。

半球缺阻流体无阀压电泵的实验验证

关
键
词：无阀压电泵；半球缺；流阻；有限元法
文献标识码：Ａｄｏｉ：１０．３７８８／ＯＰＥ．２０１４２２０１．００７６
中图分类号：ＴＨ３８；ＴＮ３８４
Ｅｘｐｅｒｉｍｅｎｔａｌｖｅｒｉｆｉｃａｔｉｏｎｏｎｖａｌｖｅ — ｌｅｓｓｐｉｅｚｏｅｌｅｃｔｒｉｃｐｕｍｐｗｉｔｈｈｅｍｉｓｐｈｅｒｅ — ｓｅｇｍｅｎｔｂｌｕｆｆ－ｂｏｄｙ
ＺＨＡＮＧＪｉａｎ — ｈｕｉ，ＣＡ（）Ｂｉｎｇ — ｘｉｎ，ＣＨＥＮＤａｏ — ｇｅｎ，ＪＩＪｉｎｇ。。。，ＨＵＡＮＧＪｕｎ
（１．ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙ０厂ＭｅｃｈａｎｉｃｓａｎｄＣｏｎｔｒｏｌｏｆＭｅｃｈａｎｉｃａｌＳｔｒｕｃｔｕｒｅｓ，
＊ＣＤｒｒｇ０
ｇａｕｔｈｏｒ，Ｅ－ｍａｉｌ：ｚｈａｎｇｊｈ（ｎｕａａ．ｅｄｕ．ｃｎ
Ａｂｓｔｒａｃｔ：Ａｖａｌｖｅ — ｌｅｓｓｐｉｅｚｏｅｌｅｃｔｒｉｃｐｕｍｐｗｉｔｈａＨｅｍｉｓｐｈｅｒｅ — ｓｅｇｍｅｎｔＢｌｕｆｆ — ｂｏｄｙ（ＨＳＢＢ）ｗａｓｄｅ — ｓｉｇｎｅｄｂｙｕｓｉｎｇａｐｉｅｚｏｅｌｅｃｔｒｉｃｂｉｍｏｒｐｈａｓｅｘｃｉｔｉｎｇｓｏｕｒｃｅ．Ｔｈｅｓｔｒｕｃｔｕｒｅａｎｄｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅｏｆｔｈｅｐｉｅｚｏｅｌｅｃｔｒｉｃｐｕｍｐｗｅｒｅａｎａｌｙｚｅｄｔｈｅｏｒｅｔｉｃａｌｌｙ，ｔｈｅｎｔｈｅｆｉｎｉｔｅｅｌｅｍｅｎｔｓｏｆｔｗａｒｅｗａｓｅｍｐｌｏｙｅｄｉｎｓｉｍ— ｕｌａｔｉｎｇｔｈｅｆｌｏｗｆｉｅｌｄｓｏｆｔｈｅｐｕｍｐ．Ｔｈｅｔｈｅｏｒｅｔｉｃａｌａｎａｌｙｓｉｓｓｈｏｗｔｈａｔｔｈｅｐｏｓｉｔｉｖｅａｎｄｎｅｇａｔｉｖｅｆｌｏｗｒｅｓｉｓｔａｎｃｅｓｏｆｔｈｅｐｕｍｐａｒｅｕｎｅｑｕａｌ，ＳＯｔｈｅＨＳＢＢｓｃａｎｂｅｕｓｅｄａｓｎｏ — ｍｏ％ｎｇｐａｒｔｓｉｎｔｈｅｐｕｍｐ．Ｆｉ — ｎａｌｌｙ，ａｓａｍｐｌｅｐｕｍｐｂａｓｅｄｏｎｔｈｅＨＳＢＢｗａｓｆａｂｒｉｃａｔｅｄａｎｄａｓｅｒｉｅｓｏｆＨＳＢＢｓｗｉｔｈｄｉｆｆｅｒｅｎｔｒａｄｉｕｓｅｓ

气动液压电动泵的工作原理和组成

Haskel 气动液压电动泵工作原理和组成Haskel 气动液体泵由气体驱动部分，液压部分和换向控制阀三个部分组成。

气体驱动部分的活塞和液压部分的柱塞连在一起，由换向阀控制自动做往复运动。

通过大面积的活塞和小面积的柱塞，将作用在活塞上的驱动气体的压强传递给柱塞，从而提高液体的出口压力。

Haskel 气动液体泵的特点：以普通压缩空气或其它气体作为动力连续起停，不受限制最高压力可达：6800BAR适用于绝大多数介质无需任何润滑油产品范围广不产生热量和火花体积小Haskel 气动体泵适用液体种类：1、石油，煤油，柴油，含5%可溶油的水2、淡水Haskel 气动液体泵型号字母代码：M1"冲程，1/3HP 泵系列XH S 不锈钢柱塞和泵体G 297231/3HP 化学泵8 D （前缀）液体端加长的泵14 D （后缀）双作用泵W4B1"冲程，3/4"HP 泵系列（底部） A2"冲程，1.5+2HP 泵系列 H2”冲程，1.5+2HP 高压泵列 B 底部进口2"冲程，1.5+2HP 超高压泵系列 4-1/2"冲程，6HP 泵系列 4-1/2"冲程，8HP 泵系列 4"冲程，10HP 泵系列聚氨脂U 型密封FUHMWPE （超高分子聚乙烯密封）T 增强聚四氟乙烯密封 V 合成橡胶密封3、大多数的磷酸酯基液压油，与UHMWPE和合成橡胶相兼容的石油基溶剂4、石油基溶剂，氯化了的溶剂，甲基丙酮，乙醇，氟里昂等5、航空液压油，丙酮，乙醇等6、去离子水Haskel气动液本泵应用：★压力测试★螺栓紧固★千斤顶★夹具★制动系统★爆破试验★液压控制系统产品简介：美国Haskel气体增压泵由通过连接杆与小面积气体活塞直接相连的空气驱动往复式大面积活塞构成。

在每一个气体腔端盖中都包含输入、输出单向阀，空气驱动部分包含有循环轴和导向阀。

当通入驱动气体时，二者提供连续往复运动。
